天士博电子白板初级培训讲义VIP免费

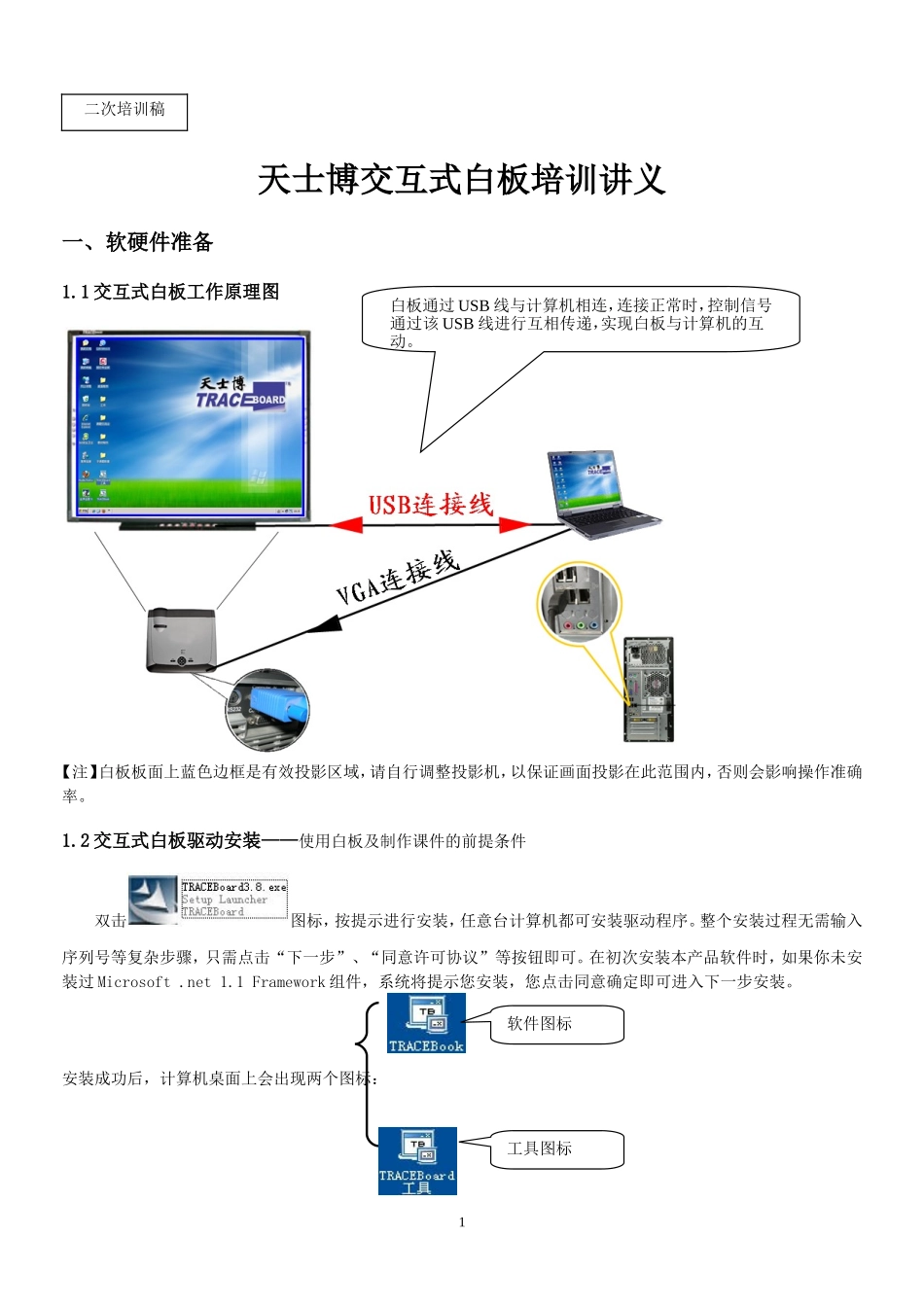

天士博交互式白板培训讲义一、软硬件准备1.1交互式白板工作原理图【注】白板板面上蓝色边框是有效投影区域，请自行调整投影机，以保证画面投影在此范围内，否则会影响操作准确率。1.2交互式白板驱动安装——使用白板及制作课件的前提条件双击图标，按提示进行安装，任意台计算机都可安装驱动程序。整个安装过程无需输入序列号等复杂步骤，只需点击“下一步”、“同意许可协议”等按钮即可。在初次安装本产品软件时，如果你未安装过Microsoft.net1.1Framework组件，系统将提示您安装，您点击同意确定即可进入下一步安装。安装成功后，计算机桌面上会出现两个图标：1软件图标工具图标白板通过USB线与计算机相连，连接正常时，控制信号通过该USB线进行互相传递，实现白板与计算机的互动。二次培训稿为白板工具，正常情况下会随计算机的启动而自动启动，从而保证白板硬件功能得以使用。TRACEBoard工具启动后在桌面右下角的任务栏里出现图标。若任务栏中没有出现图标，则需双击桌面图标，启动工具。【注】白板驱动程序安装安装前时，不要连接白板，同时尽量将杀毒软件退出，以保证白板驱动安装完整，软件运行正常。1.3白板设备运行状态将计算机和白板通过USB连接线连接起来，双击桌面图标启动白板工具，即TRACEBoard工具，然后点击桌面右下角任务栏中的图标，出现，且白板右侧的指示灯变为绿色，视为软硬件连接正常。1.4未连接白板状态当计算机与白板未连接（或连接不成功）时，启动计算机，或者是双击桌面图标启动TRACEBoard工具，就会出现检测不到白板的错误提示，点击“确定”或关闭后，此时的计算机桌面右下角任务栏中的图标，会出现。但是，不会影响操2作操作系统里的其他任何应用程序，同时也可使用进行制作课件等操作。1.5交互式白板定位定位目的：让电子笔精确的控制计算机。定位情况：第一次安装驱动并连接白板时。投影在白板上的区域发生改变后。计算机分辨率改变后，如800×600改为1024×768。笔尖跟鼠标偏离太大。定位方式：按压灵巧智能键2组中的定位键，定位分四点定位、九点定位及二十点定位（在控制面板下可调节），进入定位界面如图1.5.1。然后使用电子笔准确点击依次出现的绿色点心，完成定位后，自动回到之前界面。如是无需定位，按键盘上“Esc”键退出定位界面。二、灵巧智能键2.1灵巧智能键1组灵巧智能按健是通过物理按键原理实现对鼠标、笔、板擦及视频的硬件操作；按键位于电子白板的左（右）侧；使用哪个功能，按一下哪个按钮即可。如下图：三、TRACEBoard工具3.1浮动工具栏在计算机桌面右下角任务栏的图标中点击第三个功能“浮动工具栏”，调出如图2.2.1。1．屏幕键盘点击此按钮，弹出屏幕键盘，如图2.2.2。选择要输入文本的位置，点击出现光标后，在键盘窗口上方左3图1.5.1按一次=鼠标左键快速按两次=双击鼠标左键按一次=使用该颜色的笔快速按两次：可设置笔颜色及笔的宽度按一次：切换为板擦状态，可擦除笔书写的笔迹快速按两次：可设置板擦宽度【注】在鼠标状态下，点击激活当前窗口，然后按一次板擦键，可关闭该窗口图2.2.2（a）（b）图2.2.1侧银灰色区域中写入手写文字，右侧银灰色区域出现识别后的印刷体文字，鼠标点击相应文字，即可完成文字输入若左侧输入的文字没有在右侧银灰色区域得到准确识别或是手写文字错误，可以用鼠标在右侧银灰色区域空白处点击一下，从而清除错误文字；点击窗口下方红色键盘中的数字、字母，输入文本。2．定位点击此按钮，进入定位界面，定位方法如”1.5”相关内容。3．鼠标右键点击此按钮，电子笔功能转换为鼠标右键，在板面上单击一次可实现鼠标右键功能，出现鼠标右键菜单。4.荧光笔点击此按钮，出现浮动工具条，如图2.2.4。该工具悬浮在桌面最上层，用鼠标单击每个按钮可以实现不同工具的调用，除了荧光笔工具外，其余所有工具同于灵巧智能键1组和2组键。5．放大镜点击此按钮，会弹出两个个窗口，如图2.2.3。将电子笔指向的区域放大显示在图2.2.3（a）。拖动窗口边框可调节窗口大小，在窗口上拖动可移动窗口。放大倍数可以在弹出的放大镜设置中调节，如图2.2.3（b）。6．聚光灯点击此按钮,出现聚光灯效果，突出...
