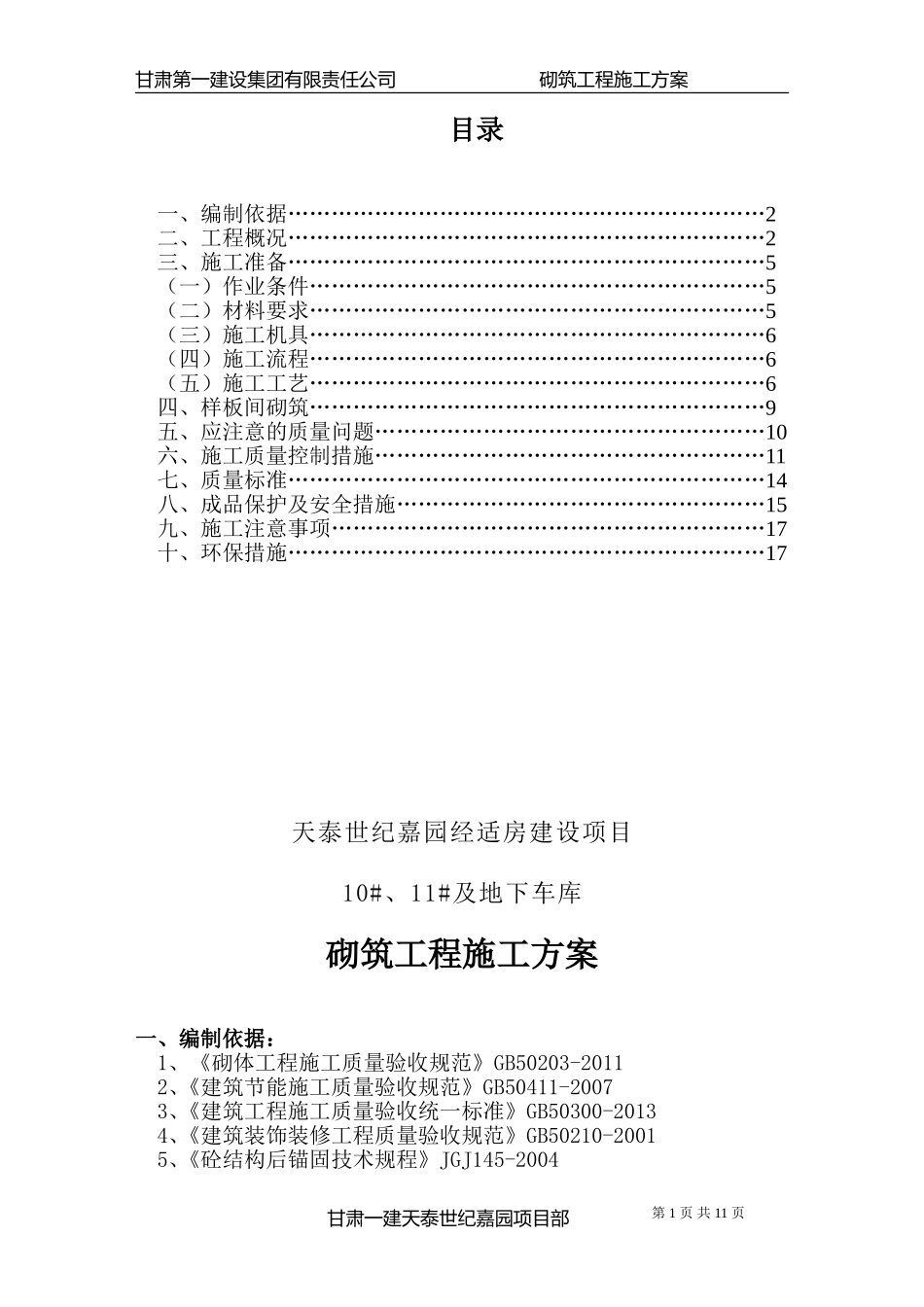

第1页共11页甘肃第一建设集团有限责任公司砌筑工程施工方案目录一、编制依据…………………………………………………………2二、工程概况…………………………………………………………2三、施工准备…………………………………………………………5（一）作业条件………………………………………………………5（二）材料要求………………………………………………………5（三）施工机具………………………………………………………6（四）施工流程………………………………………………………6（五）施工工艺………………………………………………………6四、样板间砌筑………………………………………………………9五、应注意的质量问题………………………………………………10六、施工质量控制措施………………………………………………11七、质量标准…………………………………………………………14八、成品保护及安全措施……………………………………………15九、施工注意事项……………………………………………………17十、环保措施…………………………………………………………17天泰世纪嘉园经适房建设项目10#、11#及地下车库砌筑工程施工方案一、编制依据：1、《砌体工程施工质量验收规范》GB50203-20112、《建筑节能施工质量验收规范》GB50411-20073、《建筑工程施工质量验收统一标准》GB50300-20134、《建筑装饰装修工程质量验收规范》GB50210-20015、《砼结构后锚固技术规程》JGJ145-2004甘肃一建天泰世纪嘉园项目部第2页共11页甘肃第一建设集团有限责任公司砌筑工程施工方案6、工程施工图纸和施工合同7、企业的程序文件8、施工操作规程及作业指导书9、现行规范、标准、法律、法规10、集团公司质量保证体系二、工程概况：天泰世纪嘉园建设项目工程位于兰州市七里河区崔家大滩，天泰汽车城院内。拟建物在平面上规则矩形。本工程10#、11#楼采用基础为筏板基础。1、本工程拟建10#楼，建筑物长53.55m，结构等效宽度14.8m，房屋高度为96m，地上三十三层，地两层，地下一层为车库，层高3.6m；地上二层甲类核六级人防，层高为5.4m，平时为车库；一层以上均为住宅，层高均为2.9m。2、本工程11#楼，建筑物长33.1m，结构等效宽度25.3m，房屋高度为98.9m。地上三十四层，地下两层，地下一层为车库，层高为3.6m；地下二层为核六级人防，层高为3.6m，平时为车库；地上一至二十八层以上均为住宅，层高除一层为4.7m，其余均为2.9m。3、车库为地下两层框剪结构。4、10#楼：（1）外围护墙：300厚加气砼砌块，M5混合砂浆砌筑。内隔墙：地下一层为240厚粘土实心砖，M7.5水泥砂浆砌筑；地上部分分户墙200厚加气砼砌块，M5混合砂浆；卫生间隔墙，管道井隔墙100厚DM型多孔砖，M7.5水泥砂浆。11#楼：（1）外围护墙：300厚加气砼砌块，M5混合砂浆砌筑。（2）内隔墙：地下一层为240厚粘土实心砖，M7.5水泥砂浆砌筑；地上部分分户墙200厚加气砼砌块，M5混合砂浆；卫生间隔墙，管道井隔墙100厚DM型多孔砖，M7.5水泥砂浆。为保证墙体与砼结构的可靠连接，本工程墙体拉结筋采用后植筋方式，尚应满足《砼结构后锚固技术规程》JGJ145-2004有关规定，并按《砌体工程施工质量验收规范》GB50203-2011的要求进行实体检测，以保证拉结筋的质量。后砌填充墙应沿框架柱或剪力墙全高设置2Φ6（墙厚大于240时为3Φ6）拉结筋，间隔500~600mm，拉结筋沿墙全长贯通设置5、所有构造柱必须待主体完工后浇，与填充墙之间须留马牙，构造柱钢筋做法见《02G01-1》第12~17页，构造柱顶与梁（板）底留20mm缝隙，填沥青麻丝。构造柱内纵筋必须锚入梁（板）内，现浇构造柱砼强度等级为C25。6、构造柱的平面位置详见建筑图，如建筑图中未表示，可参照12G614-1第18-20页。7、后砌填充墙中水平系梁的构造要求：当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉结的，且沿墙全长贯通的水平系梁；水平系梁截面尺寸为墙厚*100mm；当水平系梁与门窗洞顶过梁标高相近时，应与过梁合并设置，截面尺寸及配筋取水平系梁与过梁大值，做法详见12G614-1第19-20页。8、门窗过梁构造：后砌填充墙门窗洞口顶部应...
