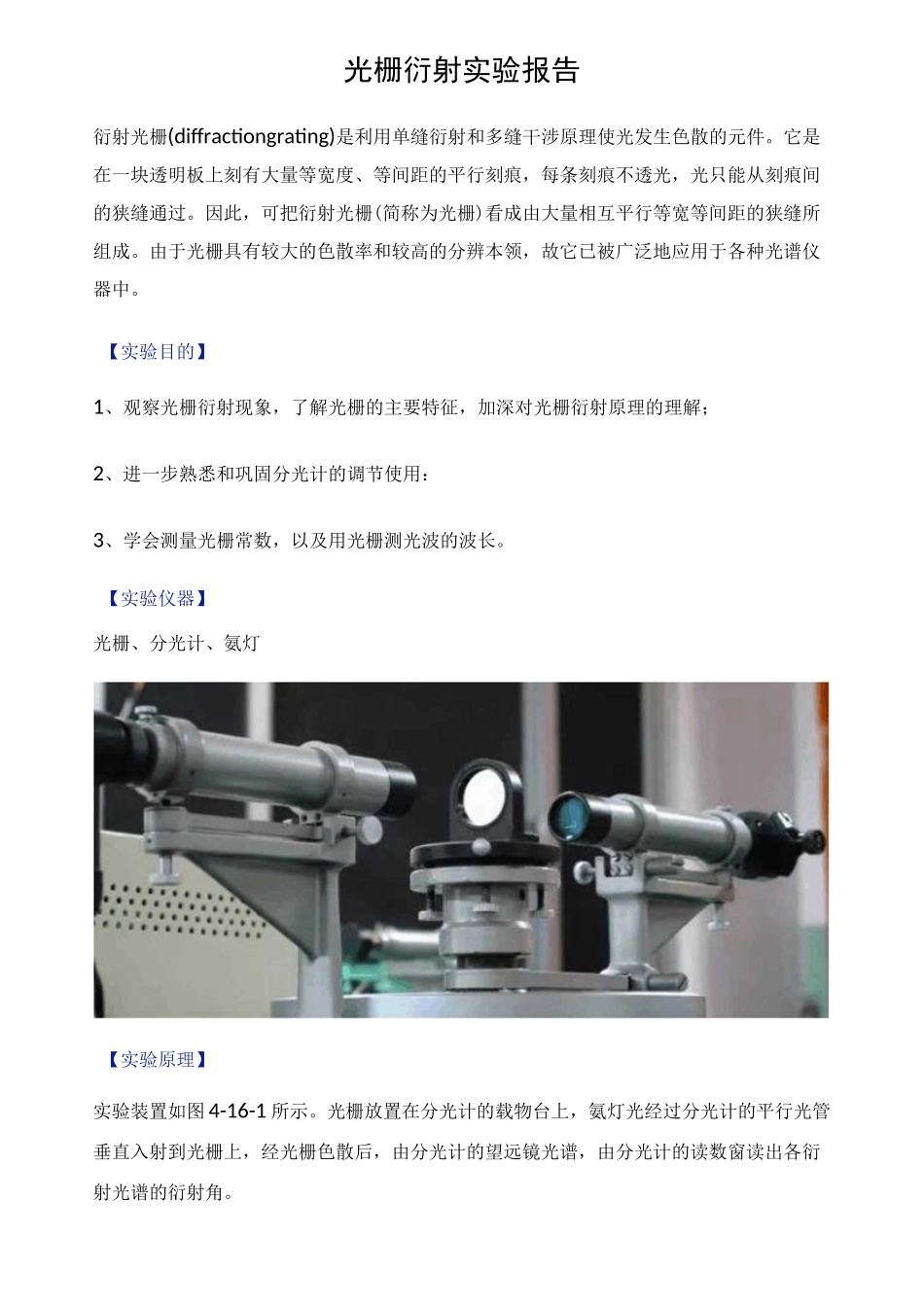

光栅衍射实验报告衍射光栅(diffractiongrating)是利用单缝衍射和多缝干涉原理使光发生色散的元件。它是在一块透明板上刻有大量等宽度、等间距的平行刻痕，每条刻痕不透光，光只能从刻痕间的狭缝通过。因此，可把衍射光栅(简称为光栅)看成由大量相互平行等宽等间距的狭缝所组成。由于光栅具有较大的色散率和较高的分辨本领，故它已被广泛地应用于各种光谱仪器中。【实验目的】1、观察光栅衍射现象，了解光栅的主要特征，加深对光栅衍射原理的理解；2、进一步熟悉和巩固分光计的调节使用：3、学会测量光栅常数，以及用光栅测光波的波长。【实验仪器】光栅、分光计、氨灯【实验原理】实验装置如图4-16-1所示。光栅放置在分光计的载物台上，氨灯光经过分光计的平行光管垂直入射到光栅上，经光栅色散后，由分光计的望远镜光谱，由分光计的读数窗读出各衍射光谱的衍射角。冷;「T—和/-1491.6nm*435Awn404.7nmI579.1on*577X)00W546.1trn图K2MT入对尢QO图4-16-1氮灯的光栅光谱测量示意图凡含众多全同单元，且排列规则、取向有序的周期结构，统称为光栅。一维多缝光栅是一个最简单也是最早被制成的光栅，如图4-16-2所示，其透光的缝宽为a,挡光的宽度为b,即这光栅的空间周期为d=(a+b),亦称其为光栅常数。其中〃是光栅常数，0为衍射角，九为入射光波长，W为该明纹的级次。该式如果用会聚透镜将衍射后的平行光会聚起来，透镜后焦面上将出现一系列亮线一一谱线•在0二0的方向上可以观察到零级谱线，其他级数的谱线对称分布在零级两侧.【实验内容与步骤】测量氨灯光经过光栅衍射后各个谱线的衍射角度，求出光栅的光栅常数。1、仪器调节(4.16-1)dsin
