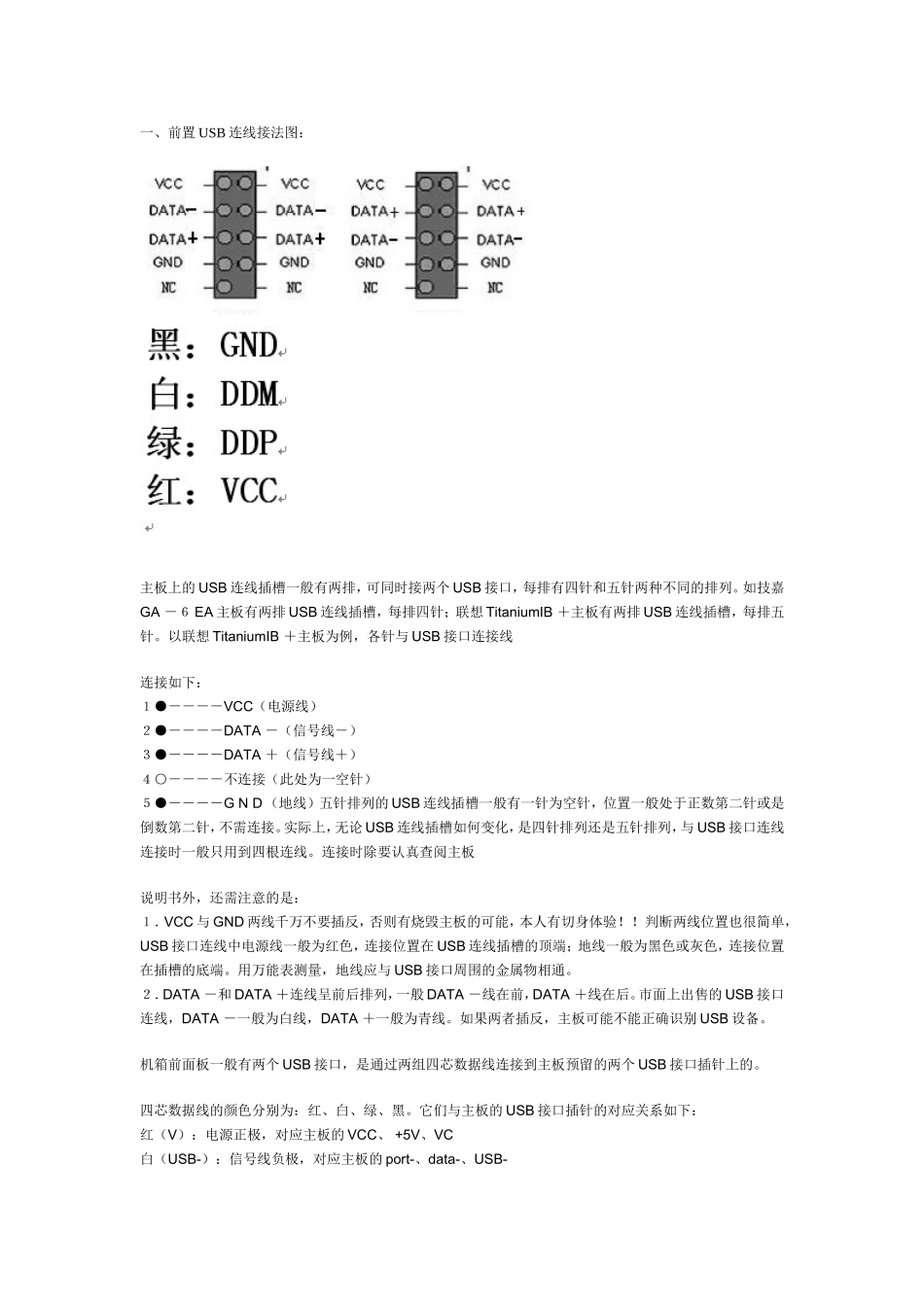

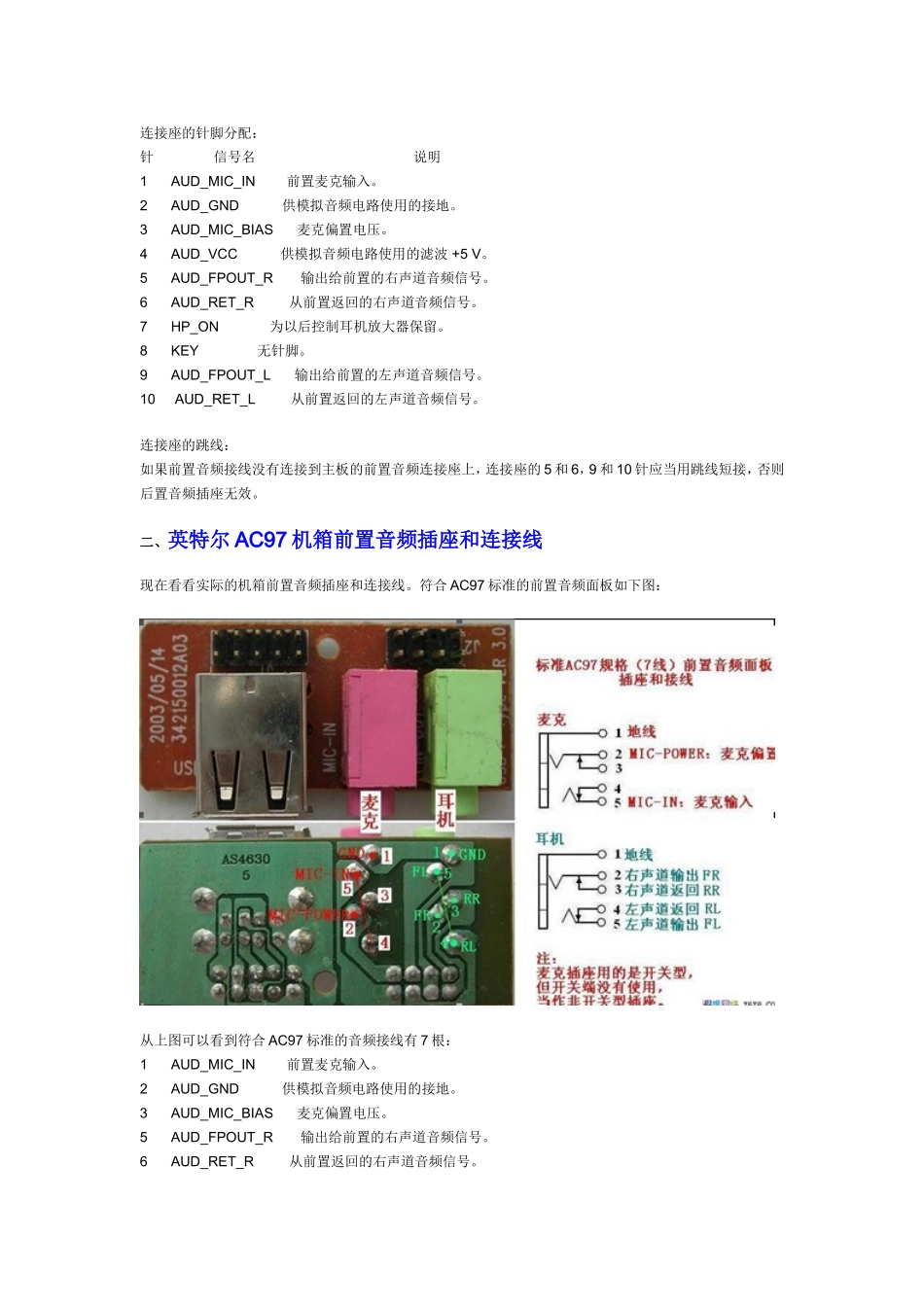

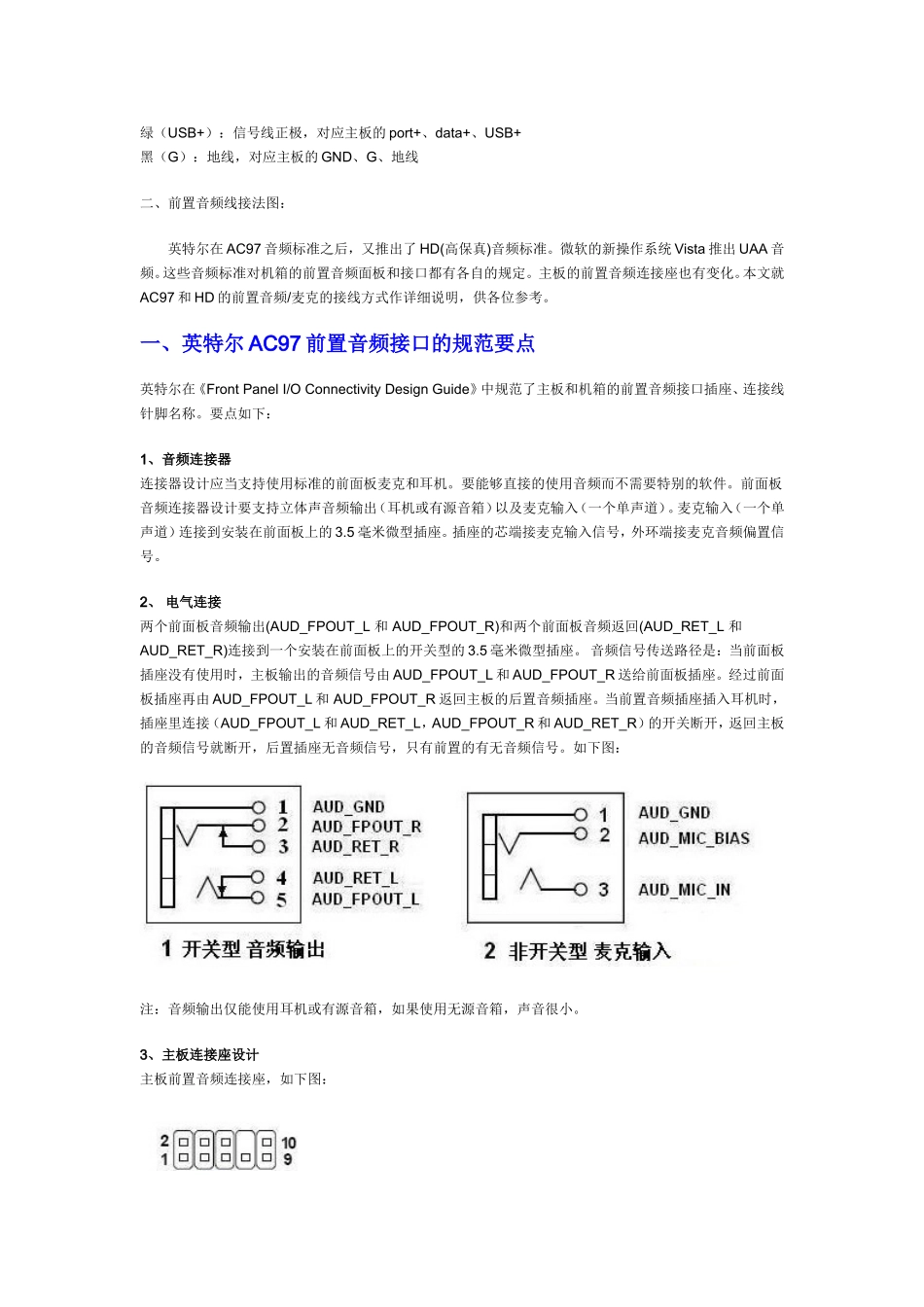

一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。如技嘉GA－６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB＋主板有两排USB连线插槽，每排五针。以联想TitaniumIB＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA－（信号线－）３●－－－－DATA＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－GND（地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。用万能表测量，地线应与USB接口周围的金属物相通。２．DATA－和DATA＋连线呈前后排列，一般DATA－线在前，DATA＋线在后。市面上出售的USB接口连线，DATA－一般为白线，DATA＋一般为青线。如果两者插反，主板可能不能正确识别USB设备。机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。四芯数据线的颜色分别为：红、白、绿、黑。它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。微软的新操作系统Vista推出UAA音频。这些音频标准对机箱的前置音频面板和接口都有各自的规定。主板的前置音频连接座也有变化。本文就AC97和HD的前置音频/麦克的接线方式作详细说明，供各位参考。一、英特尔AC97前置音频接口的规范要点英特尔在《FrontPanelI/OConnectivityDesignGuide》中规范了主板和机箱的前置音频接口插座、连接线针脚名称。要点如下：1、音频连接器连接器设计应当支持使用标准的前面板麦克和耳机。要能够直接的使用音频而不需要特别的软件。前面板音频连接器设计要支持立体声音频输出（耳机或有源音箱）以及麦克输入（一个单声道）。麦克输入（一个单声道）连接到安装在前面板上的3.5毫米微型插座。插座的芯端接麦克输入信号，外环端接麦克音频偏置信号。2、电气连接两个前面板音频输出(AUD_FPOUT_L和AUD_FPOUT_R)和两个前面板音频返回(AUD_RET_L和AUD_RET_R)连接到一个安装在前面板上的开关型的3.5毫米微型插座。音频信号传送路径是：当前面板插座没有使用时，主板输出的音频信号由AUD_FPOUT_L和AUD_FPOUT_R送给前面板插座。经过前面板插座再由AUD_FPOUT_L和AUD_FPOUT_R返回主板的后置音频插座。当前置音频插座插入耳机时，插座里连接（AUD_FPOUT_L和AUD_RET_L，AUD_FPOUT_R和AUD_RET_R）的开关断开，返回主板的音频信号就断开，后置插座无音频信号，只有前置的有无音频信号。如下图：注：音频输出仅能使用耳机或有源音箱，如果使用无源音箱，声音很小。3、主板连接座设计主板前置音频连接座，如下图：连接座的针脚分配：针信号名说明1AUD_MIC_IN前置麦克输入。2AUD_GND供模拟音频电路使用的接地。3AUD_MIC_BIAS麦克偏置电压。4AUD_VCC供模拟音频电路使用的滤波+5V。5AUD_FPOUT_R输出给前置的右声道音频信号。6AUD_RET_R从前置返回的右声道音频信号。7HP_ON为以后控制耳机放大器保留。8KEY无针脚。9AUD_FPOUT_L输出给前置的左声道音频信号。10AUD_RET_L从前置返回的左声道音频信号。连接座的跳线：如果前置音频接线没有连接到主板的前置音频连接座上，连接座的5和6，9和10针应当用跳线短接，否则后置音频插座无效。二、英特尔AC97机箱前置音频插座和连接线现在看看实际的机箱前置音频插座和连接线。符合AC97标准的前置音频面板如下图：从上图可以看到符合AC97标准的音频接线有7根：1...
