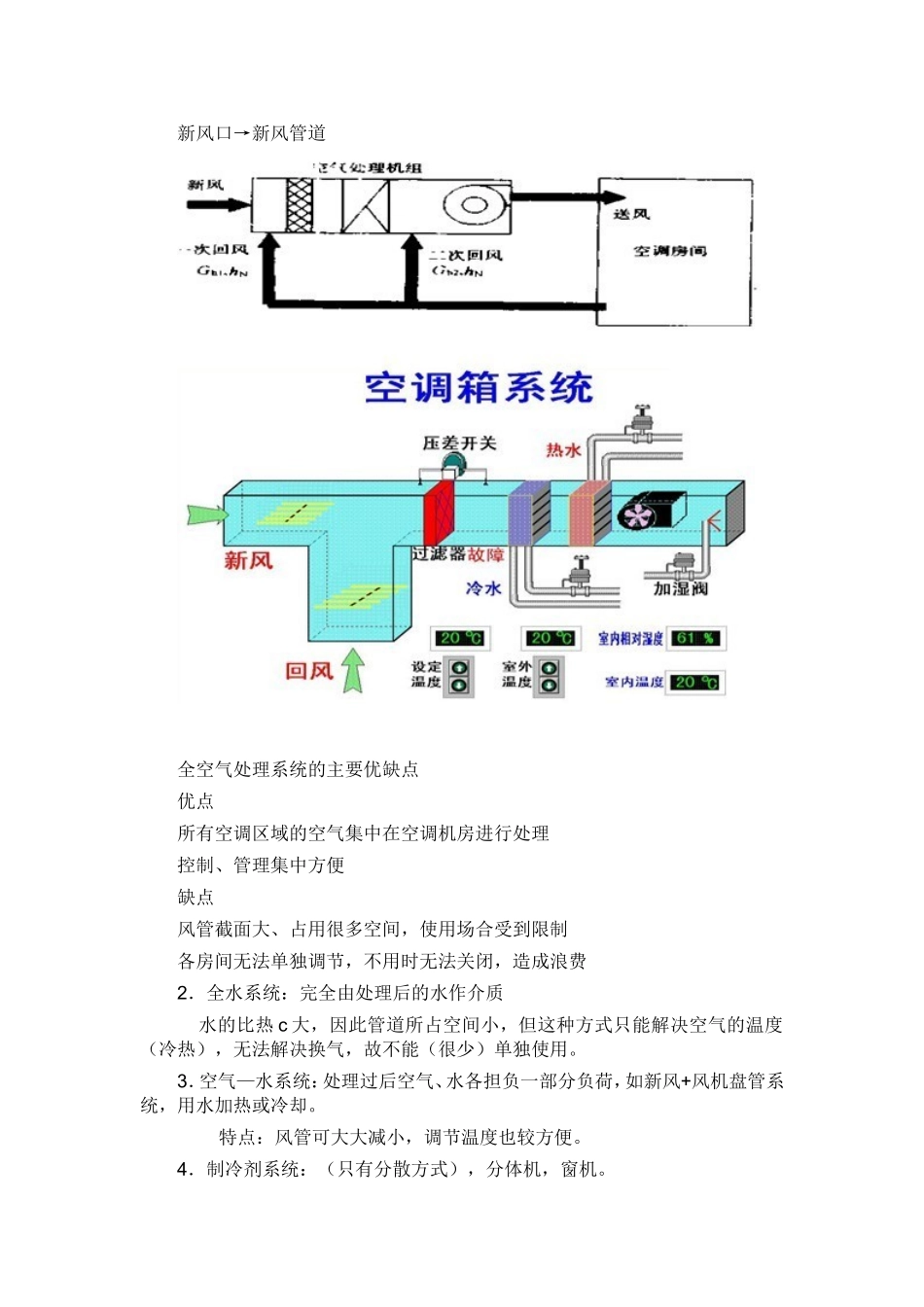

图解中央空调系统1、全空气处理系统2、风机盘管+新风系统3、辐射顶板+新风系统4、变频式空调系统空气调节就是将空气处理成要求状态后，送入空调房间内，以满足空气的温度、相对湿度、空气的流动速度、空气的洁净度、噪声和室内空气品质的要空气调节主要内容温度、湿度、洁净度、风速、噪声、室内空气品质㈡．分类：1．工艺性空调2．舒适性空调，满足人体舒适需求。㈢．方法：将室外空气送到空气处理设备中进行冷却，加热，除湿，加湿，净化（过滤）后，达到所需参数要求，然后送到室内，以消除室内的余热，余湿，有害物，从而得到新鲜的，所需的空气。1．冬季：t=18~22℃，φ=40~60%，υ=0.2m/s2．夏季：t=24~28℃，φ=40~65%，υ=0.3m/s新风量：10~100m3/h·人如办公室50m3/h·人大商场10m3/h·人二．分类㈠．按形式1．集中式:所有设备设置在空调机房，（全风）2．半集中式：空调机房处理风（空气），然后送到各房间，由分散在各房间的二次设备（如风机盘管）再进行二次处理3．分散式（局部式），柜机，分体机均为此类。㈡．按介质1．全空气系统：完全由处理过的空气作为承载空调负荷的介质，由于空气的比热c较小，需要用较多的空气才能达到，消除余热、余湿的目的，因此该系统要求风道断面较大，或风速较高，从而占据较多的建筑空间。系统组成（典型的中央空调系统）回风口→回风管道〉→空调箱→送风管道→送风口新风口→新风管道全空气处理系统的主要优缺点优点所有空调区域的空气集中在空调机房进行处理控制、管理集中方便缺点风管截面大、占用很多空间，使用场合受到限制各房间无法单独调节，不用时无法关闭，造成浪费2．全水系统：完全由处理后的水作介质水的比热c大，因此管道所占空间小，但这种方式只能解决空气的温度（冷热），无法解决换气，故不能（很少）单独使用。3．空气—水系统：处理过后空气、水各担负一部分负荷，如新风+风机盘管系统，用水加热或冷却。特点：风管可大大减小，调节温度也较方便。4．制冷剂系统：（只有分散方式），分体机，窗机。三．集中式空调系统㈠．构成与工作过程：1．构成：过滤器，一次加热器，喷水室，二次加热器，送风机，送风管，消声器，回风管，消声器，回风机混合室五．空调机组：中央空调水循环系统示意图空气处理设备第一节基本的空气处理手段首先介绍水蒸气，水相互转换时，能量变换的关系。对空气的处理主要包括：①．热、湿处理（加热，冷却，加湿，除湿），②．净化处理。请同学们谈一下降温的方法。一．加热：使空气的温度升高方法有：1．单独升温：①．热交换器（暖气包，板式换热器），②．电加热器，2．加热，加湿：①．喷入50℃—100℃的水蒸气，或喷入高于空气温度的热水。例如：开水房，浴室。二．冷却㈠．表冷器（表面式空气冷却器）1．单纯降温：t≥t器≥td，2．降温除湿：t¢td，（冬季，金属表面温度¢空气温度）㈡．喷淋水①．t水=td，降温，如夏天给房间洒水②．t¢td降温除湿，带走空气中水份，这就是冬季干燥，夏季润湿的原因。（问向空气中喷水，会有什么变化）三．加湿系统单纯：①向空气中加入干蒸汽（100℃水蒸汽）②打循环水，水→汽，空气降温，湿度增加提供焓的概念：流动工质具有的本身的能量。h=u+pv非流动工质具有的本身的能量为内能。h空气=hair+hvap，=1.01t+0.001d(2501+1.85t)故t↓,d↑四．除湿表冷器，喷冷水除湿（属降温除湿）还附以用液体吸湿剂用盐水喷淋空气固体孔隙固体吸附剂如硅胶。吸附时，会放热，故空气温度升高。第二节典型的空气处理设备一．表面式换热器构造简单，占地少，水质要求不高，（在处理箱中长度¢0.6m）换热器多用肋片管（也有用光管制造），钢、铜、铝材，管内流介质（冷、热水，蒸汽，制冷剂）管外流空气，中间流过热水，蒸汽，为加热用。冷水，冷剂，为冷却用。冷水也称水冷式，冷剂也称直接蒸发式。作用：①．升温，②．纯降温，③．降温、除湿二．喷水室：向渡过的空气直接喷大量的水滴，空气与水滴热湿交换。1．组成：喷嘴（雾状水），管路，前后档水板（减少水损失），水池，壳体2．特点：多种空气处理过程，具有一定的空气净化能力，耗材少，易加工，但占地...
