RCC-M标准培训教材-B篇 Ⅰ级设备VIP免费

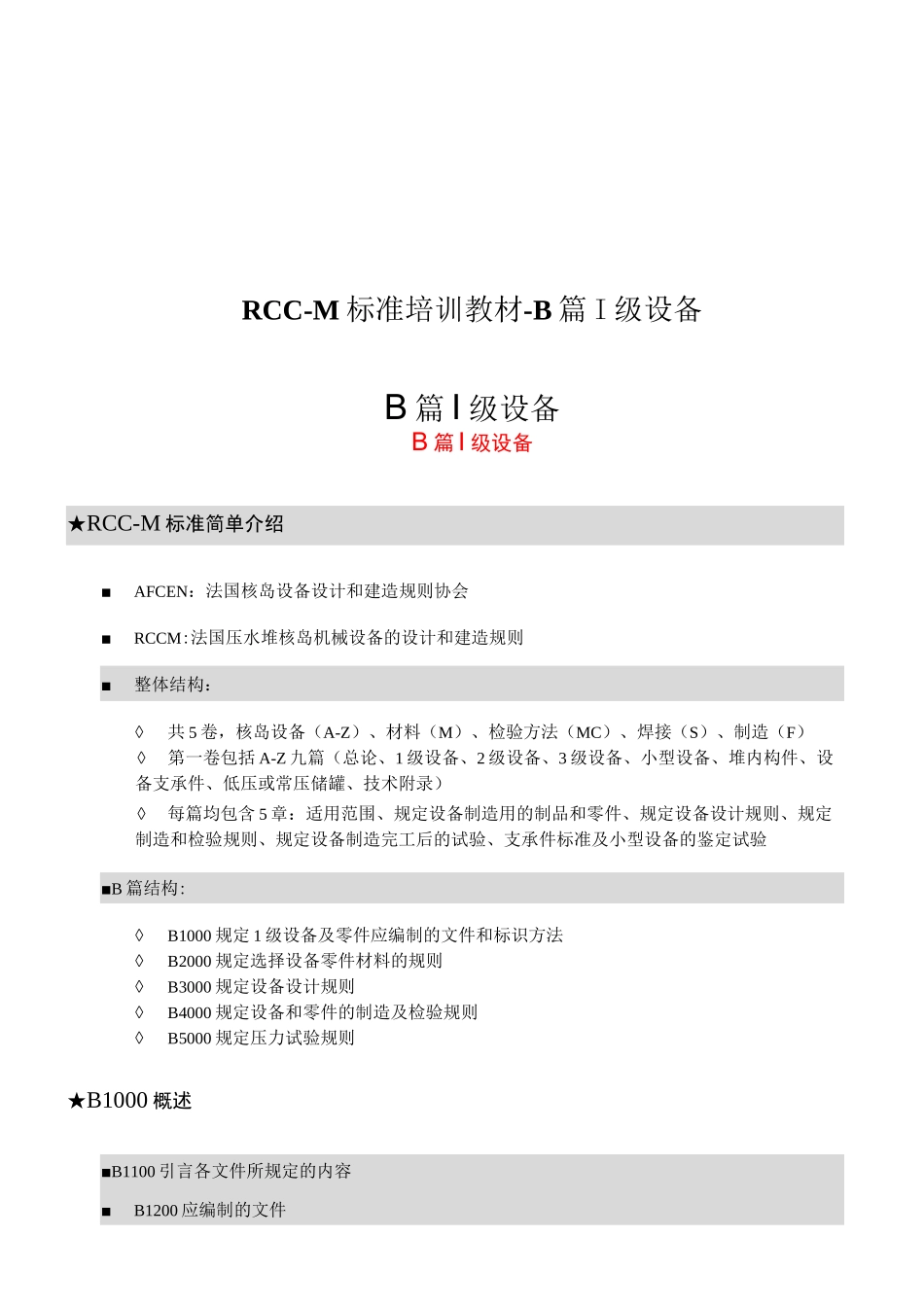

RCC-M标准培训教材-B篇 Ⅰ级设备_第1页

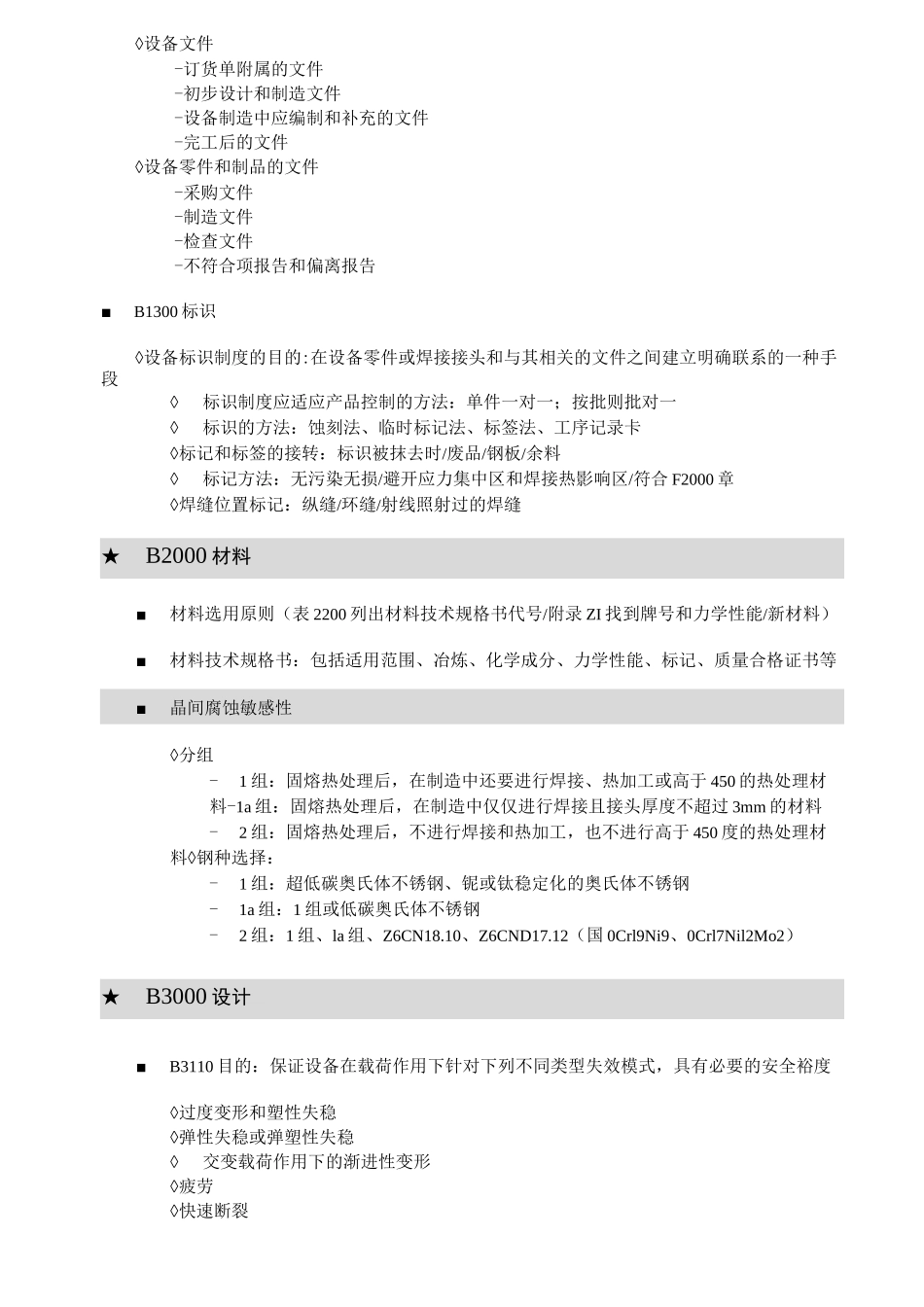

RCC-M标准培训教材-B篇 Ⅰ级设备_第2页
RCC-M标准培训教材-B篇 Ⅰ级设备_第3页
RCC-M标准培训教材-B篇I级设备B篇I级设备B篇I级设备★RCC-M标准简单介绍■AFCEN:法国核岛设备设计和建造规则协会■RCCM:法国压水堆核岛机械设备的设计和建造规则■整体结构:◊共5卷,核岛设备(A-Z)、材料(M)、检验方法(MC)、焊接(S)、制造(F)◊第一卷包括A-Z九篇(总论、1级设备、2级设备、3级设备、小型设备、堆内构件、设备支承件、低压或常压储罐、技术附录)◊每篇均包含5章:适用范围、规定设备制造用的制品和零件、规定设备设计规则、规定制造和检验规则、规定设备制造完工后的试验、支承件标准及小型设备的鉴定试验■B篇结构:◊B1000规定1级设备及零件应编制的文件和标识方法◊B2000规定选择设备零件材料的规则◊B3000规定设备设计规则◊B4000规定设备和零件的制造及检验规则◊B5000规定压力试验规则★B1000概述■B1100引言各文件所规定的内容■B1200应编制的文件◊设备文件-订货单附属的文件-初步设计和制造文件-设备制造中应编制和补充的文件-完工后的文件◊设备零件和制品的文件-采购文件-制造文件-检查文件-不符合项报告和偏离报告■B1300标识◊设备标识制度的目的:在设备零件或焊接接头和与其相关的文件之间建立明确联系的一种手段◊标识制度应适应产品控制的方法:单件一对一;按批则批对一◊标识的方法:蚀刻法、临时标记法、标签法、工序记录卡◊标记和标签的接转:标识被抹去时/废品/钢板/余料◊标记方法:无污染无损/避开应力集中区和焊接热影响区/符合F2000章◊焊缝位置标记:纵缝/环缝/射线照射过的焊缝★B2000材料■材料选用原则(表2200列出材料技术规格书代号/附录ZI找到牌号和力学性能/新材料)■材料技术规格书:包括适用范围、冶炼、化学成分、力学性能、标记、质量合格证书等■晶间腐蚀敏感性◊分组-1组:固熔热处理后,在制造中还要进行焊接、热加工或高于450的热处理材料-1a组:固熔热处理后,在制造中仅仅进行焊接且接头厚度不超过3mm的材料-2组:固熔热处理后,不进行焊接和热加工,也不进行高于450度的热处理材料◊钢种选择:-1组:超低碳奥氏体不锈钢、铌或钛稳定化的奥氏体不锈钢-1a组:1组或低碳奥氏体不锈钢-2组:1组、la组、Z6CN18.10、Z6CND17.12(国0Crl9Ni9、0Crl7Nil2Mo2)★B3000设计■B3110目的:保证设备在载荷作用下针对下列不同类型失效模式,具有必要的安全裕度◊过度变形和塑性失稳◊弹性失稳或弹塑性失稳◊交变载荷作用下的渐进性变形◊疲劳◊快速断裂■B3120工况◊第一类:基准工况(设备所处的一种状况)◊第二类:正常运行期间的某一种稳态或瞬态工况◊第三类:稀有事故下的紧急工况◊第四类:极不可能出现的状况◊试验工况:规定水压试验期间设备所处的工况■B3140准则的级别◊O级准则:过度变形、塑性失稳、弹性和弹塑性失稳(第一类工况遵守)◊A级准则:渐进性变形和疲劳(第二类工况遵守)◊C级准则:失效模式安全裕量比O级小(第三类工况遵守)◊D级准则:弹性/弹塑性失稳、不排除过度变形危险(第四类工况遵守)■B3200设备性能分析通则◊分析的目的:证明设备在承受每类工况的全部载荷时不发生某种形式的失效◊分析方法:弹性分析、弹塑性分析、实验应力分析◊应力-正应力(垂直于基准面)-剪应力(与基准面相切)-薄膜应力(基准面支撑线段上正应力平均值)-弯曲应力(正应力与薄膜应力之差)-机械应力(内压重力地震等产生的应力)-热应力(温度不均匀分布或热膨胀系数不同引起的自平衡应力)-总应力(一次、二次、峰值应力的总和)-自由端位移(两个被连接结构运动时产生的相对位移)-膨胀应力(管道系统自由端位移被约束而产生的应力)◊弹性分析-一次应力(一次薄膜应力Pm和一次弯曲应力Pb)-局部一次薄膜应力Pl(不连续处薄膜应力)-二次应力Q(相邻或自身结构的约束引起的应力)-峰值应力F(因局部不连续或局部热应力产生的附加应力增量)-应力强度(Tresca屈服准则,最大剪应力的两倍)-许用应力强度(不同级别准则对应不同的要求)◊O级准则-总体一次薄膜应力强度PWSmm-局部一次薄膜应力强度PW1.5SLm-总体或局部一次薄膜加弯曲应力强度P+P或P+P<1・5SmbLbm◊A级准则-一次加二次应力之和的变化幅...
