天正电气快捷命令VIP免费

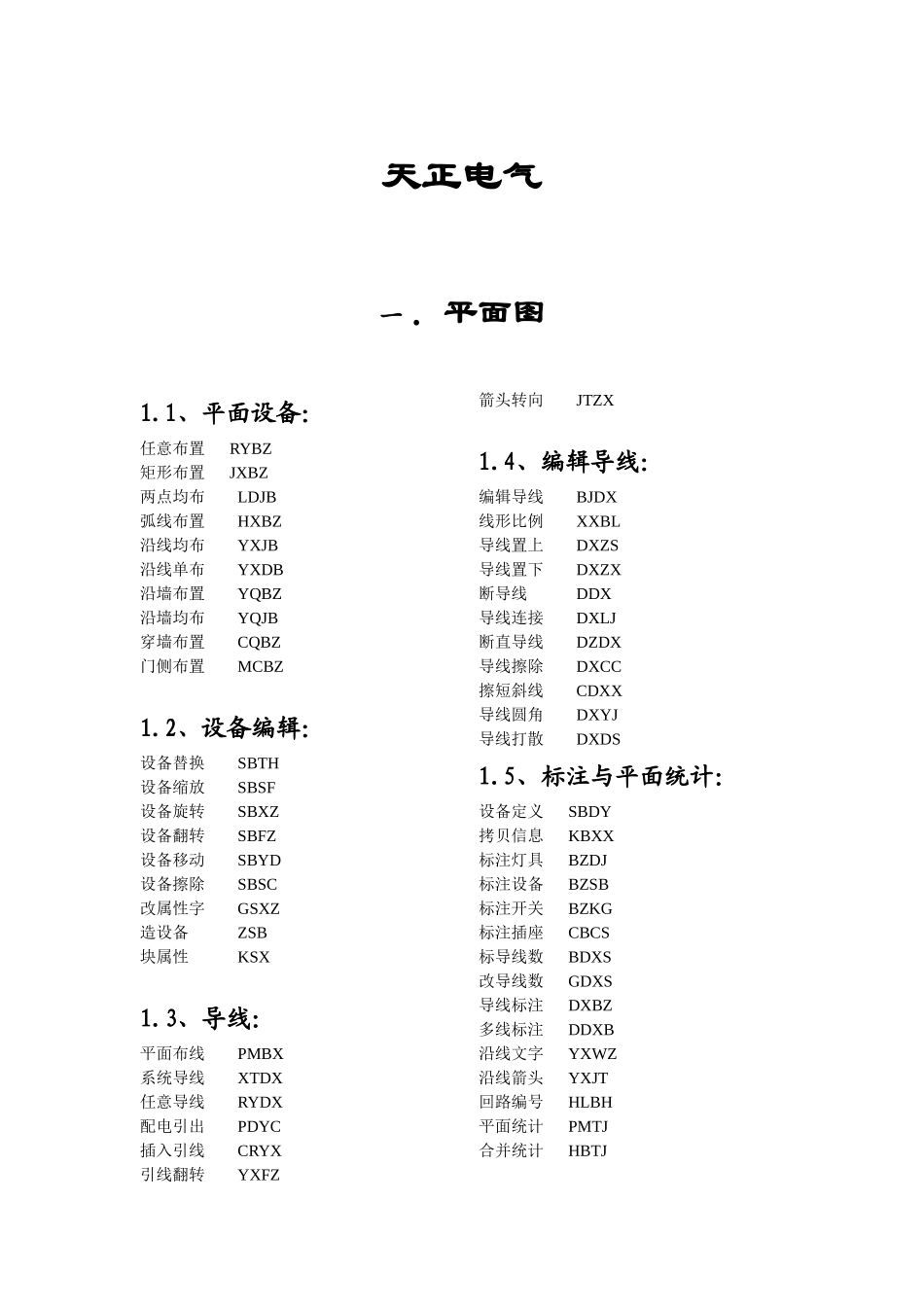

天正电气一．平面图1.1、平面设备：任意布置RYBZ矩形布置JXBZ两点均布LDJB弧线布置HXBZ沿线均布YXJB沿线单布YXDB沿墙布置YQBZ沿墙均布YQJB穿墙布置CQBZ门侧布置MCBZ1.2、设备编辑：设备替换SBTH设备缩放SBSF设备旋转SBXZ设备翻转SBFZ设备移动SBYD设备擦除SBSC改属性字GSXZ造设备ZSB块属性KSX1.3、导线：平面布线PMBX系统导线XTDX任意导线RYDX配电引出PDYC插入引线CRYX引线翻转YXFZ箭头转向JTZX1.4、编辑导线：编辑导线BJDX线形比例XXBL导线置上DXZS导线置下DXZX断导线DDX导线连接DXLJ断直导线DZDX导线擦除DXCC擦短斜线CDXX导线圆角DXYJ导线打散DXDS1.5、标注与平面统计：设备定义SBDY拷贝信息KBXX标注灯具BZDJ标注设备BZSB标注开关BZKG标注插座CBCS标导线数BDXS改导线数GDXS导线标注DXBZ多线标注DDXB沿线文字YXWZ沿线箭头YXJT回路编号HLBH平面统计PMTJ合并统计HBTJ1.6、接地防雷：自动避雷ZDBL避雷线BLX接地线JDX擦避雷线CBLX删支持卡SZCK插接地极CJDJ避雷区域BLQY插支持卡CZCK1.7、变配电室：插绝缘子CJYZ角钢支架JGZJ卵石填充LSTC线槽绘制XCHZ剖面地沟PMDG插变压器CBYQ插电气柜CDQG线槽倒角XCDJ二、系统图2.1元件：元件插入YJCR元件复制YJFZ元件移动YJYD元件替换YJTH元件擦除YJCC造元件ZYJ元件标注YJBZ沿线翻转FZYJ侧向翻转CXFZ元件标号YJBH元件宽度YJKD2.2强电系统：照明系统ZMXT动力系统DLXT系统生成XTSC低压单线DYDX插开关柜CKGG造开关柜ZKGG套用表格TYBG计算电流JSDL2.3弱电系统：有线电视YXDS电视元件DSYJ分配引出FPYC消防数字XFWZ造消防块ZXFK消防干线XFGX消防设备XFSB消防统计XFTJ2.4原理图：原理图库YLTK电机回路DJHL端子表HDZB端板接线DBJX转换开关ZHKG闭合表BHB固定端子CJDJ可卸端子KCDZ绘连接点HLJD擦连接点CLJD端子擦除DZCC端子标注DZBZ沿线标注YXBZ三、电气计算照度计算程序ZDJS负荷计算FHJS电压损失计算DYSS短路电流计算DLDL无功补偿计算WGBC年雷击数NLJS低压短路DYDL四、建筑图4.1轴网：直线轴网ZXZW弧线轴网HXZW插弧轴网CHZW墙生轴网QSZW两点标注LDZB逐点标注ZDZB重排轴号CPZH单轴变号DZBH添补轴号TBZH删除轴号SCZH添加轴线TJZX添加径轴TJJZ轴线裁剪ZXCJ4.2墙体：绘制墙体HZQT等分加墙DFJQ单线变墙DXBQ轴线生墙ZXSQ倒墙角DQJ修墙角XQJ边线对齐BXDQ改墙厚GQH改外墙厚GWQH墙端封口QDFK加保湿层JBWC消保湿层XBWC玻璃幕墙BLMQ4.3柱子：标准柱BZZ角柱JZ转柱Pline4.4门窗：门窗MC带形窗DXC转角窗ZJC异形洞YXD内外翻转TMIRWINLO左右翻转TMIRWINLR加装饰套JZST窗棂展开CLZK窗棂映射CLYS4.5楼梯：直线梯段ZXTD圆弧梯段YHTD任意梯段RYTD扶手FS双跑楼梯SPLT多跑楼梯DPLT电梯DT4.6其他：阳台YT台阶TJ坡道PD五、文字与表格5.1文字相关命令：文字样式WZYS单行文字DHWZ电气文字DQWZ多行文字TMTEXT转角自纠ZJZJ文字转化WZZH文字合并WZHB查找替换CZTH简转繁JZF繁转简FJZ修改文字XGWZ、DD递增文字DZWZ5.2表格的绘制与编辑：新建表格XJBG全屏编辑QPBJ单元编辑DYBJ单元合并DYHB表行编辑BLBJ表列编辑BHBJ表格填写BGTX单元递增DYDZ单元复制DYFZ六、尺寸与符号标注6.1尺寸标注命令两点标注LDBZ逐点标注ZDBZ半径标注BJBZ角度标注JDBZ更改文字GGWZ文字复位WZFW文字复值WZFZ剪裁延伸JCYS取消尺寸QXCC连接尺寸LJCC增补尺寸ZBCC切换角标QHJB尺寸转化CCZH尺寸自调CCZT6.2符号标注命令：单注标高DZBG连注标高TMELEV指向索引ZXSY剖切索引PQSY索引图名SYTM剖面剖切PMPQ断面剖切DMPQ加折断线JZDX箭头引注JTYZ引出标注YCBZ作法标注ZFBZ画对称轴HDCZ画指北针HZBZ图名标注TMBZ七、布图定义视口DYSK改变比例GBBL八、通用工具8.1对象操作：对象查询DXCX对象选择DXXZ幻灯管理HDGL8.2移动与复制：自由复制ZYFZ自由移动ZYYD移位YW自由粘贴ZYNT8.3虚线工具：任意虚线RYXX线形比例XXSZ虚线框XXK虚线擦除XXCC
