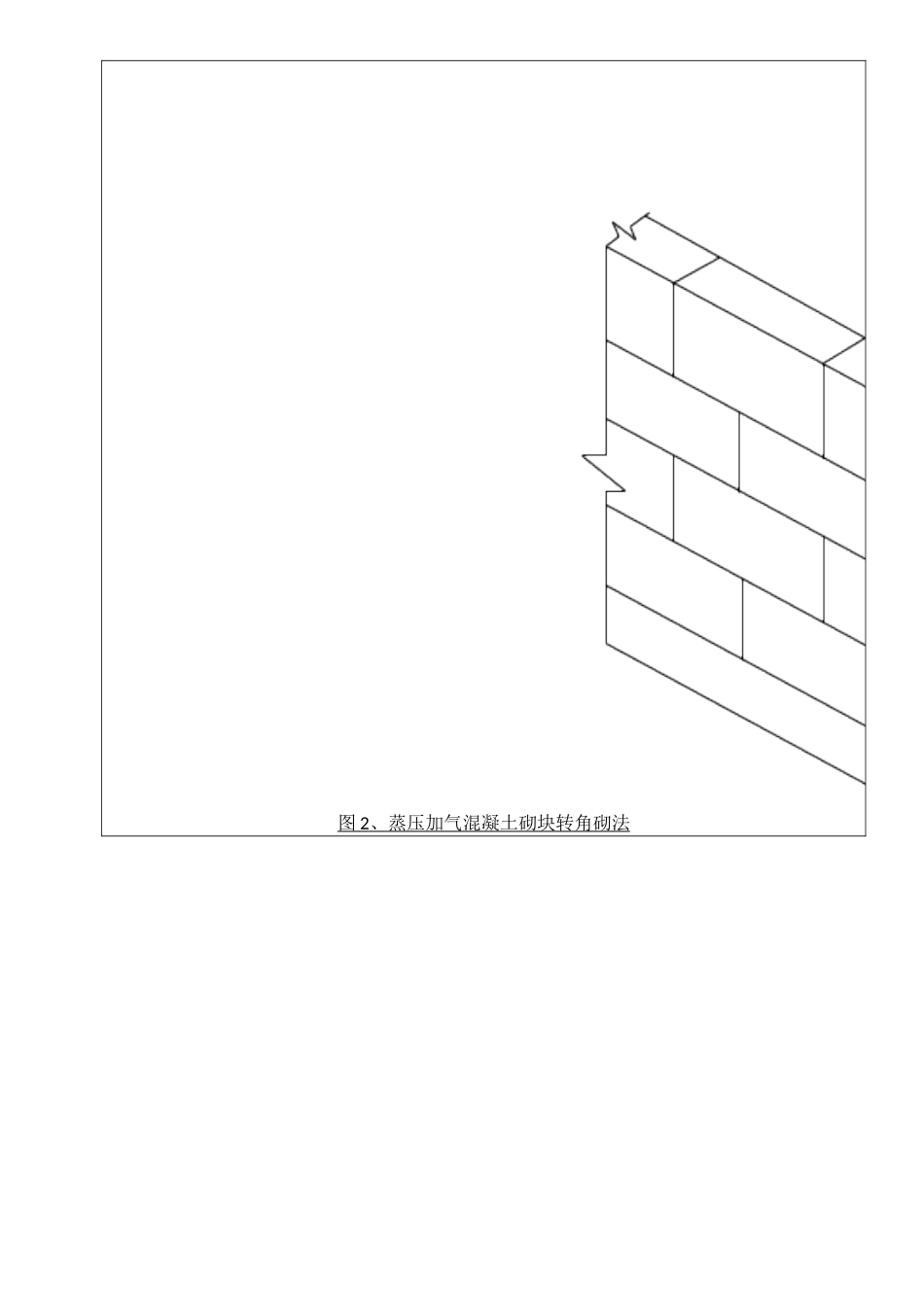

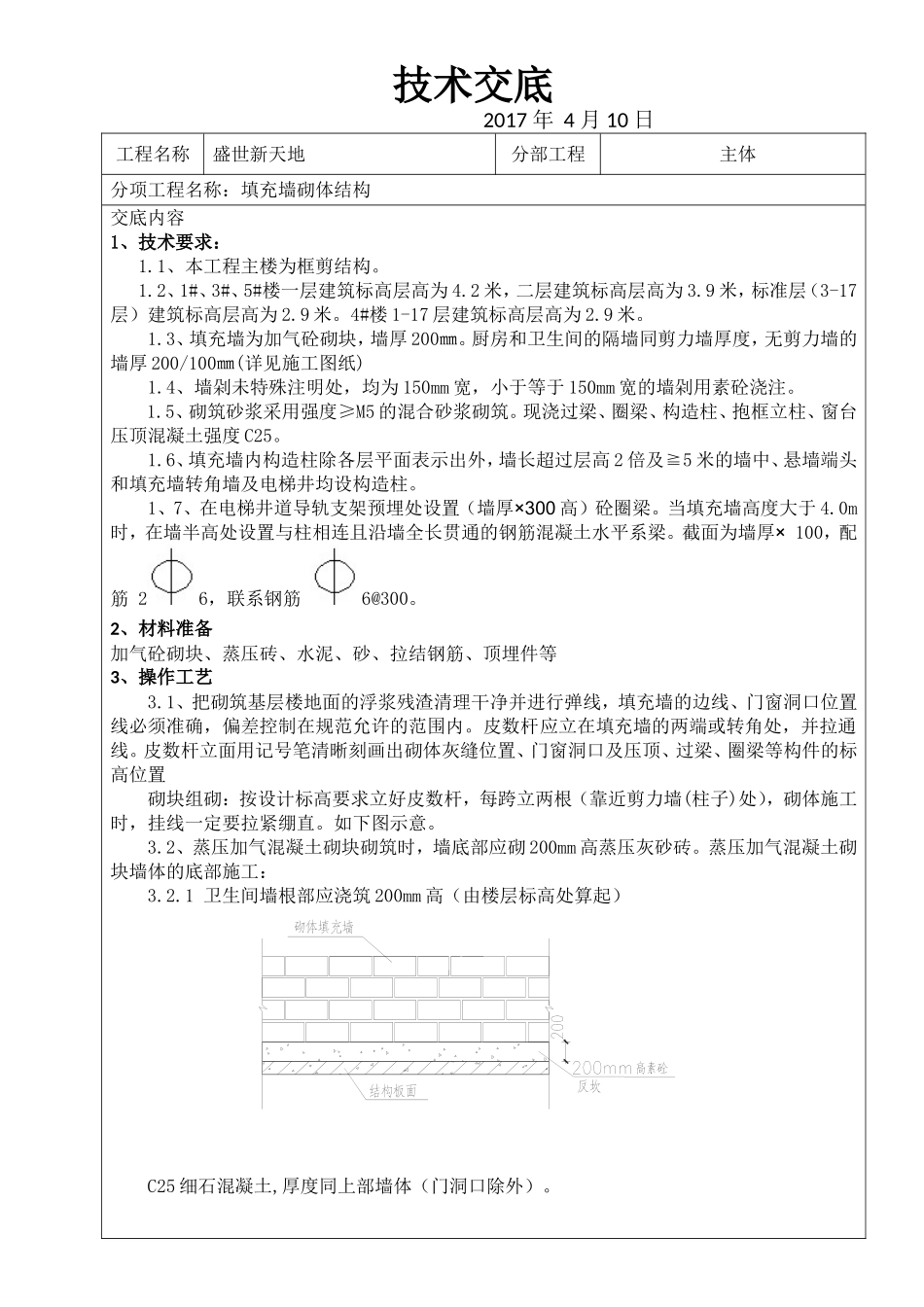

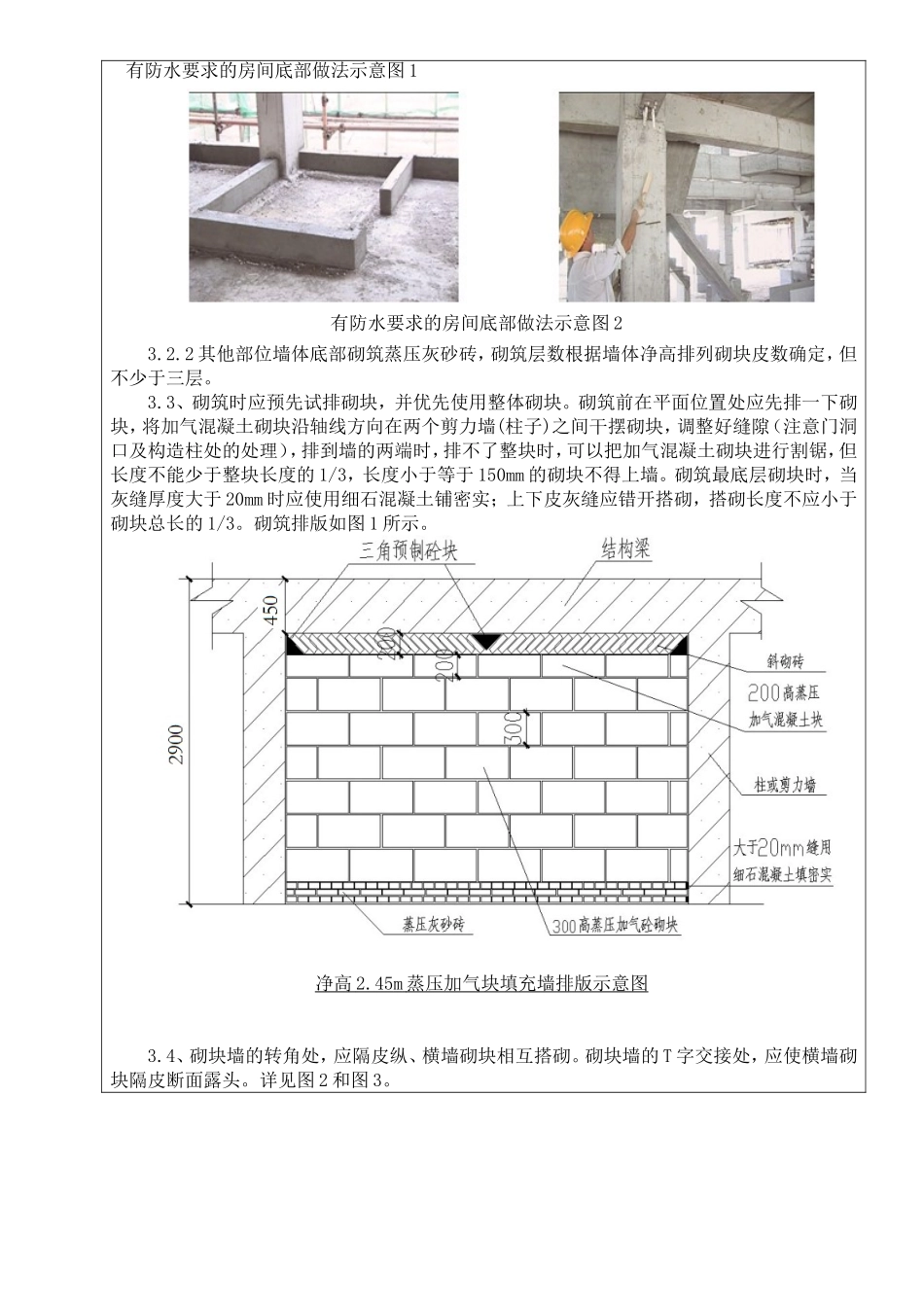

技术交底2017年4月10日工程名称盛世新天地分部工程主体分项工程名称：填充墙砌体结构交底内容1、技术要求：1.1、本工程主楼为框剪结构。1.2、1#、3#、5#楼一层建筑标高层高为4.2米，二层建筑标高层高为3.9米，标准层（3-17层）建筑标高层高为2.9米。4#楼1-17层建筑标高层高为2.9米。1.3、填充墙为加气砼砌块，墙厚200㎜。厨房和卫生间的隔墙同剪力墙厚度，无剪力墙的墙厚200/100㎜(详见施工图纸)1.4、墙剁未特殊注明处，均为150mm宽，小于等于150mm宽的墙剁用素砼浇注。1.5、砌筑砂浆采用强度≥M5的混合砂浆砌筑。现浇过梁、圈梁、构造柱、抱框立柱、窗台压顶混凝土强度C25。1.6、填充墙内构造柱除各层平面表示出外，墙长超过层高2倍及≧5米的墙中、悬墙端头和填充墙转角墙及电梯井均设构造柱。1、7、在电梯井道导轨支架预埋处设置（墙厚×300高）砼圈梁。当填充墙高度大于4.0m时，在墙半高处设置与柱相连且沿墙全长贯通的钢筋混凝土水平系梁。截面为墙厚×100，配筋26，联系钢筋6@300。2、材料准备加气砼砌块、蒸压砖、水泥、砂、拉结钢筋、顶埋件等3、操作工艺3.1、把砌筑基层楼地面的浮浆残渣清理干净并进行弹线，填充墙的边线、门窗洞口位置线必须准确，偏差控制在规范允许的范围内。皮数杆应立在填充墙的两端或转角处，并拉通线。皮数杆立面用记号笔清晰刻画出砌体灰缝位置、门窗洞口及压顶、过梁、圈梁等构件的标高位置砌块组砌：按设计标高要求立好皮数杆，每跨立两根（靠近剪力墙(柱子)处），砌体施工时，挂线一定要拉紧绷直。如下图示意。3.2、蒸压加气混凝土砌块砌筑时，墙底部应砌200mm高蒸压灰砂砖。蒸压加气混凝土砌块墙体的底部施工：3.2.1卫生间墙根部应浇筑200mm高（由楼层标高处算起）C25细石混凝土,厚度同上部墙体（门洞口除外）。反梁设置大样图有防水要求的房间底部做法示意图1有防水要求的房间底部做法示意图23.2.2其他部位墙体底部砌筑蒸压灰砂砖，砌筑层数根据墙体净高排列砌块皮数确定，但不少于三层。3.3、砌筑时应预先试排砌块，并优先使用整体砌块。砌筑前在平面位置处应先排一下砌块，将加气混凝土砌块沿轴线方向在两个剪力墙(柱子)之间干摆砌块，调整好缝隙（注意门洞口及构造柱处的处理），排到墙的两端时，排不了整块时，可以把加气混凝土砌块进行割锯，但长度不能少于整块长度的1/3，长度小于等于150mm的砌块不得上墙。砌筑最底层砌块时，当灰缝厚度大于20mm时应使用细石混凝土铺密实；上下皮灰缝应错开搭砌，搭砌长度不应小于砌块总长的1/3。砌筑排版如图1所示。净高2.45m蒸压加气块填充墙排版示意图3.4、砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。砌块墙的T字交接处，应使横墙砌块隔皮断面露头。详见图2和图3。图2、蒸压加气混凝土砌块转角砌法图3、蒸压加气混凝土砌块T形砌法3.5、蒸压加气混凝土砌体的竖向灰缝宽度和水平灰缝厚度均为15mm。灰缝应横平竖直、砂浆饱满，正、反墙面均宜进行勾缝，随砌随勾缝，灰缝宜内凹2mm～3mm。砂浆的饱满度不得小于80%。横向灰缝的一次铺灰长度不应大于2m，竖向灰缝应采用干法施工，详见图4、图5。具体工艺要求如下：在砌块的档头部位与砌块全长敷浆，把砌块放置上墙后，对准皮数杆，配合敲击方式挤浆锤击，把砌筑上墙的砌块一次性校平摆正。图4图53.6、蒸压加气混凝土砌体填充墙与结构或构造柱连接的部位，应植2Ф6的拉结筋，拉结筋的竖向间距应为500～600mm，拉结筋的末端应做90°弯。通长布置。3.7、砌体填充墙按要求设置构造柱、圈梁；构造柱的厚度与墙等厚，圈梁宽度与墙等宽，高度不应小于120mm。圈梁、构造柱的插筋优先预埋在结构混凝土构件中或后植筋，圈梁宜设在填充墙高度中部。3.8、构造柱施工时按要求砌体在构造柱两侧应留设马牙槎，马牙槎应遵守“先退后进”原则，以每隔一皮砌块留置，进退尺寸不小于60mm，高度为300mm左右。构造柱马牙槎的留置见下图：3.9、蒸压加气混凝土砌块填充墙砌体与后塞口门窗的连接：后塞口门窗与砌体间通过预制混凝土砖与门窗框连接。预制混凝土砖应提前进行预制，随加气混凝土一起砌筑，预制混凝土块大小应符合砌体模数；混凝土预制砖的规格型号为290mm长*300mm...
