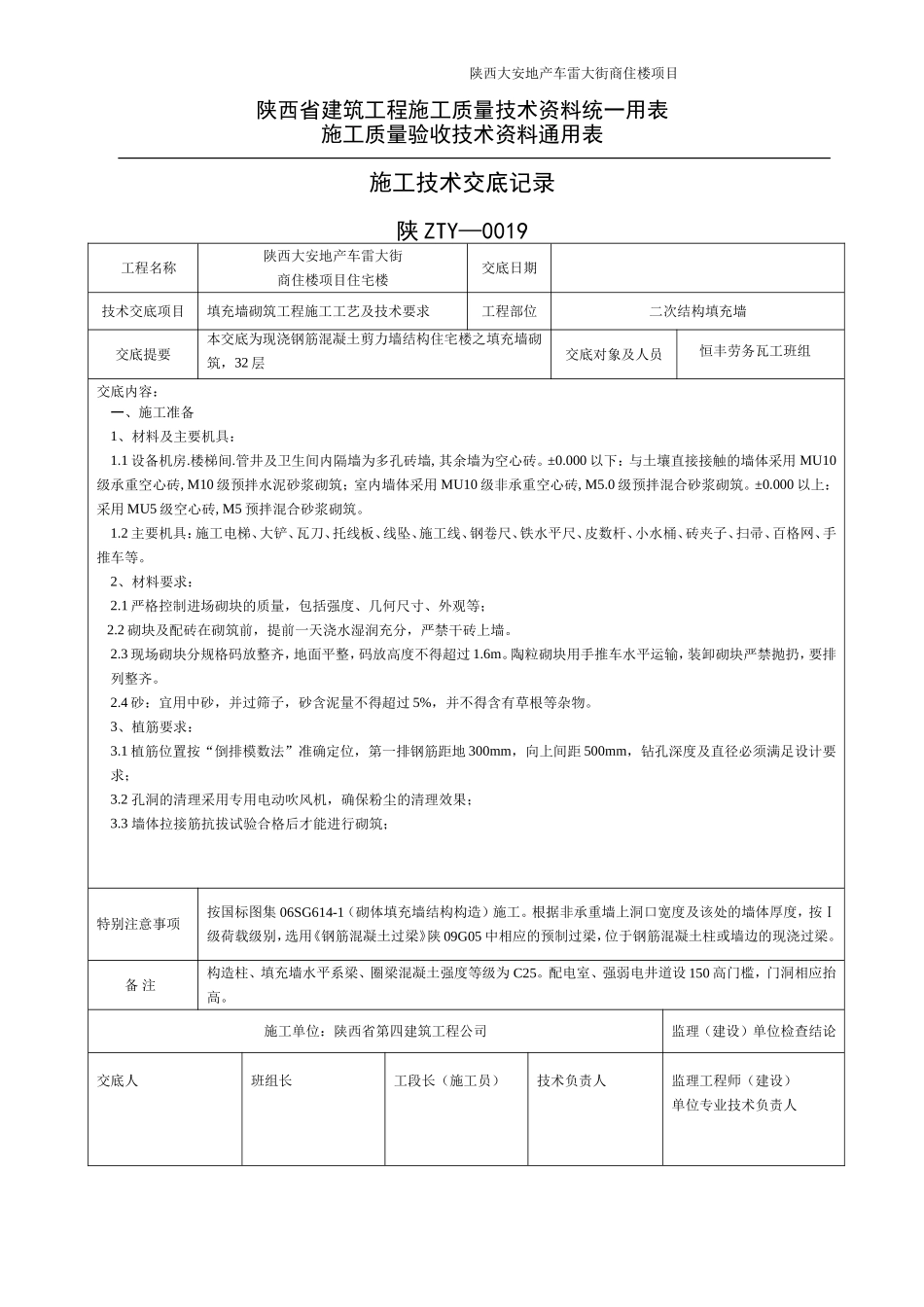

陕西大安地产车雷大街商住楼项目陕西省建筑工程施工质量技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY—0019工程名称陕西大安地产车雷大街商住楼项目住宅楼交底日期技术交底项目填充墙砌筑工程施工工艺及技术要求工程部位二次结构填充墙交底提要本交底为现浇钢筋混凝土剪力墙结构住宅楼之填充墙砌筑，32层交底对象及人员恒丰劳务瓦工班组交底内容：一、施工准备1、材料及主要机具：1.1设备机房.楼梯间.管井及卫生间内隔墙为多孔砖墙,其余墙为空心砖。±0.000以下：与土壤直接接触的墙体采用MU10级承重空心砖,M10级预拌水泥砂浆砌筑；室内墙体采用MU10级非承重空心砖,M5.0级预拌混合砂浆砌筑。±0.000以上：采用MU5级空心砖,M5预拌混合砂浆砌筑。1.2主要机具：施工电梯、大铲、瓦刀、托线板、线坠、施工线、钢卷尺、铁水平尺、皮数杆、小水桶、砖夹子、扫帚、百格网、手推车等。2、材料要求：2.1严格控制进场砌块的质量，包括强度、几何尺寸、外观等；2.2砌块及配砖在砌筑前，提前一天浇水湿润充分，严禁干砖上墙。2.3现场砌块分规格码放整齐，地面平整，码放高度不得超过1.6m。陶粒砌块用手推车水平运输，装卸砌块严禁抛扔，要排列整齐。2.4砂：宜用中砂，并过筛子，砂含泥量不得超过5%，并不得含有草根等杂物。3、植筋要求：3.1植筋位置按“倒排模数法”准确定位，第一排钢筋距地300mm，向上间距500mm，钻孔深度及直径必须满足设计要求；3.2孔洞的清理采用专用电动吹风机，确保粉尘的清理效果；3.3墙体拉接筋抗拔试验合格后才能进行砌筑；特别注意事项按国标图集06SG614-1（砌体填充墙结构构造）施工。根据非承重墙上洞口宽度及该处的墙体厚度，按Ⅰ级荷载级别，选用《钢筋混凝土过梁》陕09G05中相应的预制过梁，位于钢筋混凝土柱或墙边的现浇过梁。备注构造柱、填充墙水平系梁、圈梁混凝土强度等级为C25。配电室、强弱电井道设150高门槛，门洞相应抬高。施工单位：陕西省第四建筑工程公司监理（建设）单位检查结论交底人班组长工段长（施工员）技术负责人监理工程师（建设）单位专业技术负责人陕西大安地产车雷大街商住楼项目年月日年月日年月日年月日年月日陕西省建设工程质量安全监督总站编印.P.陕西省建筑工程施工质量技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY—0019工程名称陕西大安地产车雷大街商住楼项目住宅楼交底日期技术交底项目填充墙砌筑工程施工工艺及技术要求工程部位二次结构填充墙交底提要本交底为现浇钢筋混凝土剪力墙结构住宅楼之填充墙砌筑，32层交底对象及人员恒丰劳务瓦工班组4、其他要求：4.1所有具有防水要求的房间（厨房、卫生间）墙根按强规要求采用C15细石混凝土（150㎜高、宽同墙厚）进行浇筑，砼浇筑前，接茬部位必须进行凿毛，并用水冲洗干净，浇筑时必须确保振捣密实；4.2楼层内砌体材料堆码尽量靠墙放置，应均匀分散不得集中；4.3所有预制过梁必须严格按设计图集及相关规范要求进行制作，制作完成后用墨汁标注上下方向，避免安装过程中钢筋位置反向；4.4预制过梁要求提前制作，安装时必须确保强度达到设计要求。二、施工工艺及技术要求1、工艺流程基层清理、墙体弹线→复检→见证取样、拌制砂浆→复试→排砖撂底、墙体盘角→检查→立杆挂线、砌墙（放置预制过梁和部分现浇过梁）→检查→验收、养护2、操作要点及技术要求2.1基层清理：剔出高于楼面的砼，水泥锅巴，并清扫干净。砌块砌筑前，应清理砌块表面，检查砌块外观质量，不得使用断裂砌块。2.2砖浇水：砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5m为宜，含水率为10%～15%，常温施工不得用干砖上墙；雨季不得使用含水率达饱和状态的砖砌墙。2.3弹出轴线及墙身侧边线、门窗洞口线，复合无误后方可进行下道工序。2.4制备砂浆：本工程采用M10水泥砂浆和M5混合砂浆砌筑，砂浆应提前进行配合比设计，由试验室确定配合比，施工时采用重量比。用搅拌机搅拌，搅拌时间不小于1.5min。砂浆采用灰槽存放，保证砂浆的和易性，水泥砂浆和水泥混合砂浆应分别在3h和4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌制后2h和3h内使用完毕。特别...
