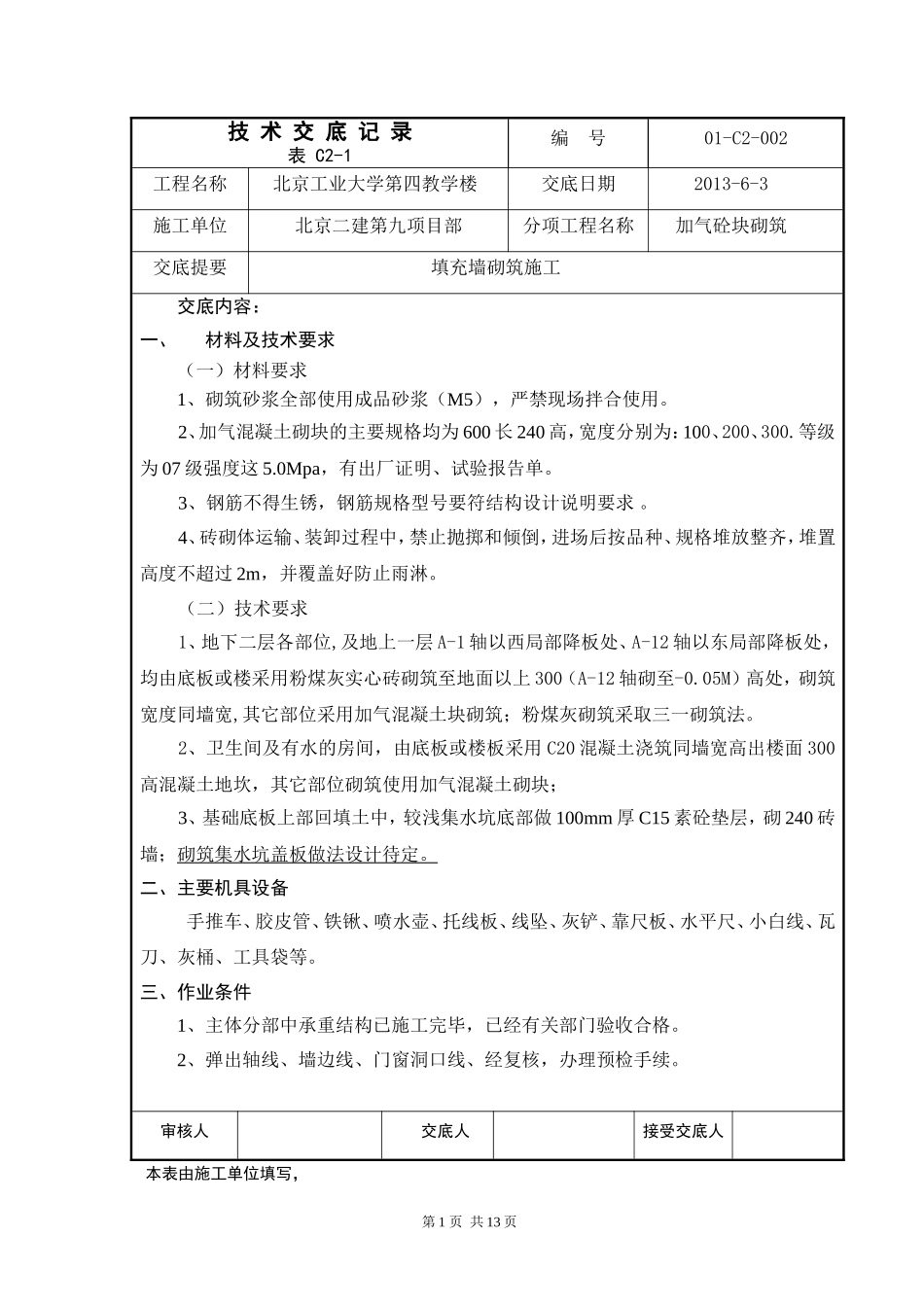

技术交底记录表C2-1编号01-C2-002工程名称北京工业大学第四教学楼交底日期2013-6-3施工单位北京二建第九项目部分项工程名称加气砼块砌筑交底提要填充墙砌筑施工交底内容：一、材料及技术要求（一）材料要求1、砌筑砂浆全部使用成品砂浆（M5），严禁现场拌合使用。2、加气混凝土砌块的主要规格均为600长240高，宽度分别为：100、200、300.等级为07级强度这5.0Mpa，有出厂证明、试验报告单。3、钢筋不得生锈，钢筋规格型号要符结构设计说明要求。4、砖砌体运输、装卸过程中，禁止抛掷和倾倒，进场后按品种、规格堆放整齐，堆置高度不超过2m，并覆盖好防止雨淋。（二）技术要求1、地下二层各部位,及地上一层A-1轴以西局部降板处、A-12轴以东局部降板处，均由底板或楼采用粉煤灰实心砖砌筑至地面以上300（A-12轴砌至-0.05M）高处，砌筑宽度同墙宽,其它部位采用加气混凝土块砌筑；粉煤灰砌筑采取三一砌筑法。2、卫生间及有水的房间，由底板或楼板采用C20混凝土浇筑同墙宽高出楼面300高混凝土地坎，其它部位砌筑使用加气混凝土砌块；3、基础底板上部回填土中，较浅集水坑底部做100mm厚C15素砼垫层，砌240砖墙；砌筑集水坑盖板做法设计待定。二、主要机具设备手推车、胶皮管、铁锹、喷水壶、托线板、线坠、灰铲、靠尺板、水平尺、小白线、瓦刀、灰桶、工具袋等。三、作业条件1、主体分部中承重结构已施工完毕，已经有关部门验收合格。2、弹出轴线、墙边线、门窗洞口线、经复核，办理预检手续。审核人交底人接受交底人本表由施工单位填写，第1页共13页技术交底记录表C2-1编号01-C2-002工程名称北京工业大学第四教学楼交底日期2013-6-3施工单位北京二建第九项目部分项工程名称加气砼块砌筑交底提要填充墙砌筑施工交底内容：3、立皮数杆：宜用30mm×40mm木料制作，皮数杆上注明门窗洞口、混凝土预制块、拉结筋、过梁、现浇混凝土腰带等的尺寸标高。皮数杆间距不大于18m，转角处均应设立，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。4、根据最下面一皮砖的标高，拉通线检查，如水平灰缝厚度超过20mm，用细石混凝土找平，不得用砂浆找平或砍砖包合子找平。5、正常施工条件下，加气混凝土砌块每日砌筑高度宜控制在1.8m或一步脚手架高度内。6、构造柱的设置：（1）填充墙的构造柱、配筋带、过梁等混凝土强度均为C20。（2）构造柱的布置原则：填充墙交接处、悬臂墙端部、水平尺寸大于1.8m洞口的两侧，且要求构造柱间距不大于5m。构造柱截面及配筋：截面为墙厚×200，配筋为414，6@200.（3）沿填充墙每500高用26@500钢筋与柱（构造柱）拉结，拉结筋沿墙全长贯通设置。（4）所有填充墙均应在门、窗洞顶标高处设一道钢筋砼腰带，混凝土腰带尺寸同墙厚×200，混凝土腰带配筋：上下各210，6@200，纵筋应与柱、构造柱、剪力墙预留插筋连成整体。（5）构造柱上下端楼层处500mm高范围内，箍筋间距加密到6@100。（6）填充墙高度超过4米时，应在墙体高度中间增加一混凝土腰带，腰带尺寸为墙厚×400，腰带配筋上下各420，8@200，纵筋应与柱、构造柱剪力墙连为一体审核人交底人接受交底人本表由施工单位填写，第2页共13页技术交底记录表C2-1编号01-C2-002工程名称北京工业大学第四教学楼交底日期2013-6-3施工单位北京二建第九项目部分项工程名称加气砼块砌筑交底提要填充墙砌筑施工交底内容：（墙高小于4米时设一道水混凝土腰带，墙高大于4米时根据墙高设数道混凝土腰带，混凝土腰带间距不大于1.5米）。（7）窗台标高处往下做同墙厚×150～200高通长水平系梁与框架柱锚固，配筋为410箍筋6@250。（8）洞口宽度超过300mm时设置过梁：过梁配筋如下：洞口尺寸L（mm）过梁长度(mm)梁高(mm)上筋下筋箍筋L<1200L+4801202103126@1501200≤L≤1800L+4801802123126@150（9）厚度为100mm的墙体可采取搭接砌，100厚与200厚墙体交接处采用构造柱连接，100厚墙体拉结筋为16@500通长设置。四、施工工艺1、工艺流程：施工准备→墙体放线立皮数杆→排砖撂底→植筋验收→绑扎构造柱钢筋→加气混凝土砌块砌筑→过梁模板→过梁（或腰带）钢筋绑扎→构造柱...
