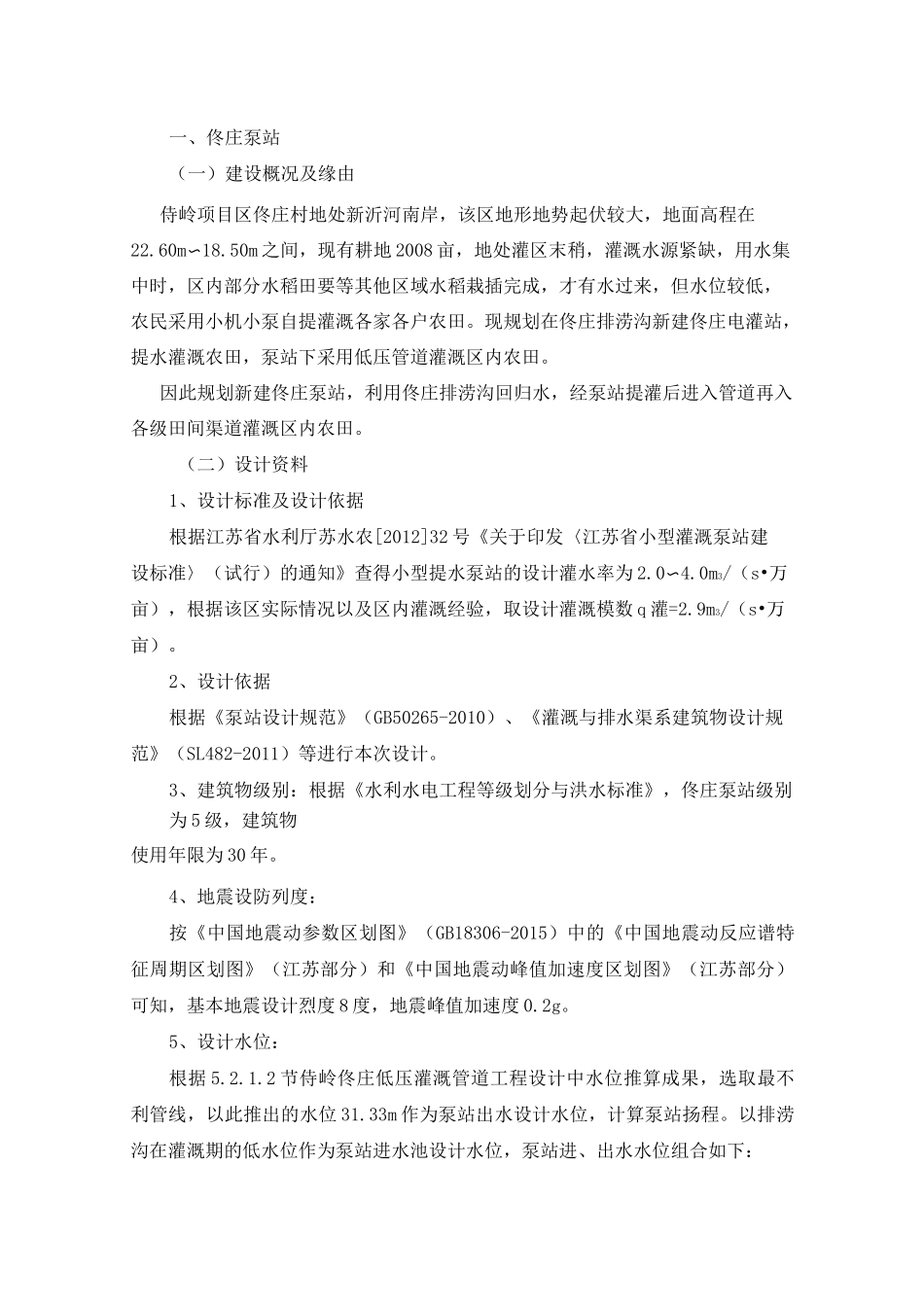

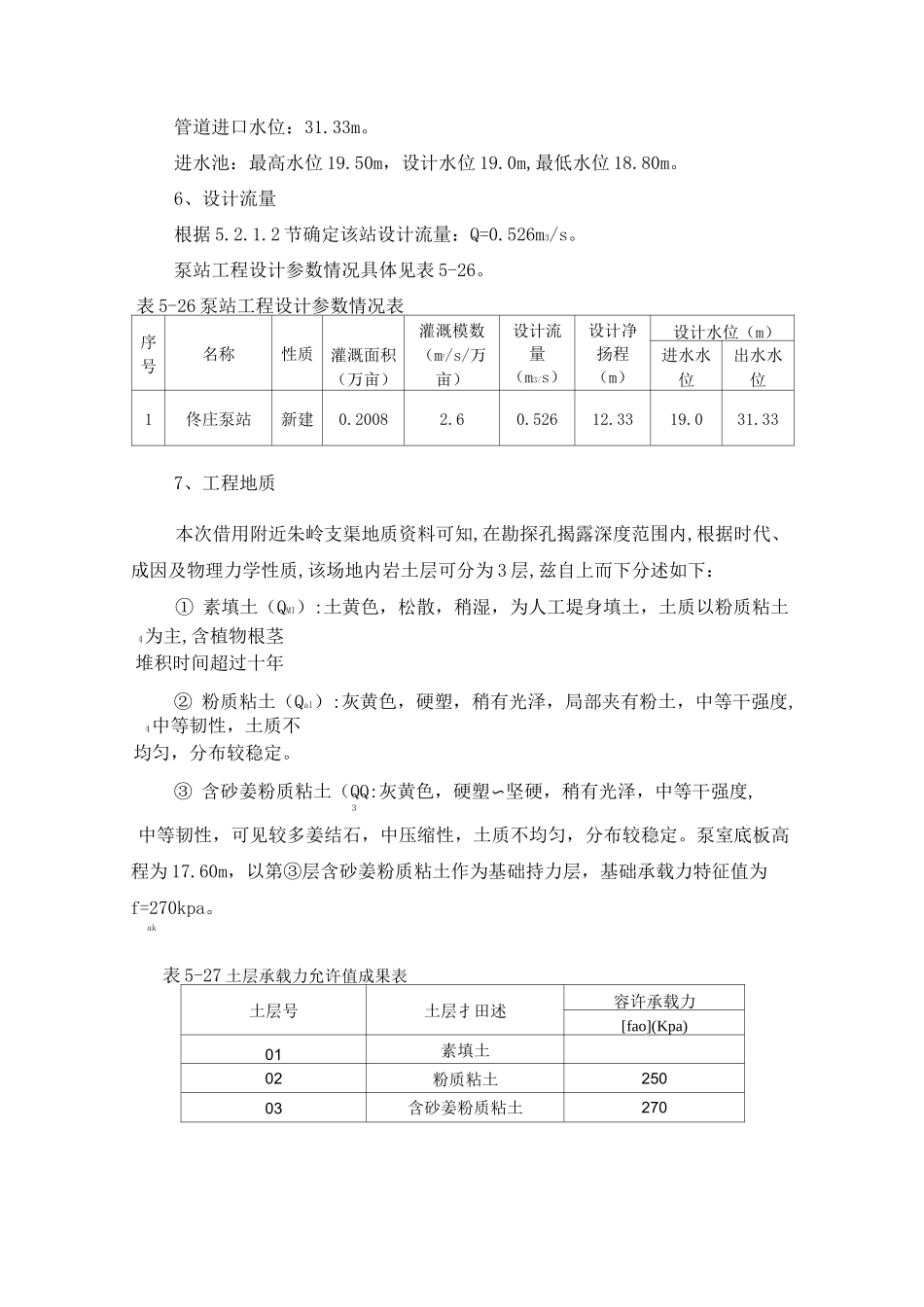

一、佟庄泵站（一）建设概况及缘由侍岭项目区佟庄村地处新沂河南岸，该区地形地势起伏较大，地面高程在22.60m〜18.50m之间，现有耕地2008亩，地处灌区末稍，灌溉水源紧缺，用水集中时，区内部分水稻田要等其他区域水稻栽插完成，才有水过来，但水位较低，农民采用小机小泵自提灌溉各家各户农田。现规划在佟庄排涝沟新建佟庄电灌站，提水灌溉农田，泵站下采用低压管道灌溉区内农田。因此规划新建佟庄泵站，利用佟庄排涝沟回归水，经泵站提灌后进入管道再入各级田间渠道灌溉区内农田。（二）设计资料1、设计标准及设计依据根据江苏省水利厅苏水农[2012]32号《关于印发〈江苏省小型灌溉泵站建设标准〉（试行）的通知》查得小型提水泵站的设计灌水率为2.0〜4.0m3/（s•万亩），根据该区实际情况以及区内灌溉经验，取设计灌溉模数q灌=2.9m3/（s•万亩）。2、设计依据根据《泵站设计规范》（GB50265-2010）、《灌溉与排水渠系建筑物设计规范》（SL482-2011）等进行本次设计。3、建筑物级别：根据《水利水电工程等级划分与洪水标准》，佟庄泵站级别为5级，建筑物使用年限为30年。4、地震设防列度：按《中国地震动参数区划图》（GB18306-2015）中的《中国地震动反应谱特征周期区划图》（江苏部分）和《中国地震动峰值加速度区划图》（江苏部分）可知，基本地震设计烈度8度，地震峰值加速度0.2g。5、设计水位：根据5.2.1.2节侍岭佟庄低压灌溉管道工程设计中水位推算成果，选取最不利管线，以此推出的水位31.33m作为泵站出水设计水位，计算泵站扬程。以排涝沟在灌溉期的低水位作为泵站进水池设计水位，泵站进、出水水位组合如下：管道进口水位：31.33m。进水池：最高水位19.50m，设计水位19.0m,最低水位18.80m。6、设计流量根据5.2.1.2节确定该站设计流量：Q=0.526m3/s。泵站工程设计参数情况具体见表5-26。表5-26泵站工程设计参数情况表序号名称性质灌溉面积（万亩）灌溉模数（m3/s/万亩）设计流量（m3/s）设计净扬程（m）设计水位（m）进水水位出水水位1佟庄泵站新建0.20082.60.52612.3319.031.337、工程地质本次借用附近朱岭支渠地质资料可知,在勘探孔揭露深度范围内,根据时代、成因及物理力学性质,该场地内岩土层可分为3层,兹自上而下分述如下：①素填土（QMI）:土黄色，松散，稍湿，为人工堤身填土，土质以粉质粘土4为主,含植物根茎堆积时间超过十年②粉质粘土（Qal）:灰黄色，硬塑，稍有光泽，局部夹有粉土，中等干强度,4中等韧性，土质不均匀，分布较稳定。③含砂姜粉质粘土（QQ:灰黄色，硬塑〜坚硬，稍有光泽，中等干强度,3中等韧性，可见较多姜结石，中压缩性，土质不均匀，分布较稳定。泵室底板高程为17.60m，以第③层含砂姜粉质粘土作为基础持力层，基础承载力特征值为f=270kpa。ak表5-27土层承载力允许值成果表土层号土层扌田述容许承载力[fao](Kpa)01素填土02粉质粘土25003含砂姜粉质粘土270（三）机泵选型表5-28水泵工作性能参数表1、扬程计算：设计净扬程：H=出水池设计水位-进水池设计水位=12.33m设最高净扬程：H—二出水池最高水位-进水池最低水位=12.53m取咼最低净扬程：H二出水池最低水位-进水池最高水位=11.83m最低2、水泵选型根据该站的要求，设计净扬程H=12.33m，估计水力损失为净扬程的10%,净则设计总扬程H=1.1X12.33=13.563m,最高总扬程H=13.75m。按此扬程查总校核水泵选型样本，拟选用2台350HQ-40潜水混流泵，转速为1450r/min,叶片安装角度+40，电机功率为45kW，单台泵流量为0.263m3/s,水泵工作性能参数如下表5-28。图5-9水泵性能曲线图布350HO35CHQ-40件洛癒的表1imj-HflPiIlEnnj1-iMi-l%1■LF：寸-4"1□勲5A期4as*1M11®5ii材tB>22I馬*■2*17439血?30.S'2D«J17367M.132&2E4ITSjgTbft如0*MZS672.B2SZS2251IttBisse1450唧756^|TBl977S752ZT1.4301tw.r11B-11417町3J目3?1«1TSS,Ki'IJIV1•谭謁W.2$铀•10.3*12.643L2403j1⑹叩Ei（四）水泵工况点校核1、管路损失扬程计算管路阻力参数：S二0.0827^/d4局局喇叭口0.20，90°弯头g=0.70。刀g=0.9S=4.96s2/m5局局则h=SQ2=0.34m局局沿程损失计算：水泵出口接1.5m管路后直接接入灌溉管道，灌溉管理损失扬程已计入低压管道灌...
