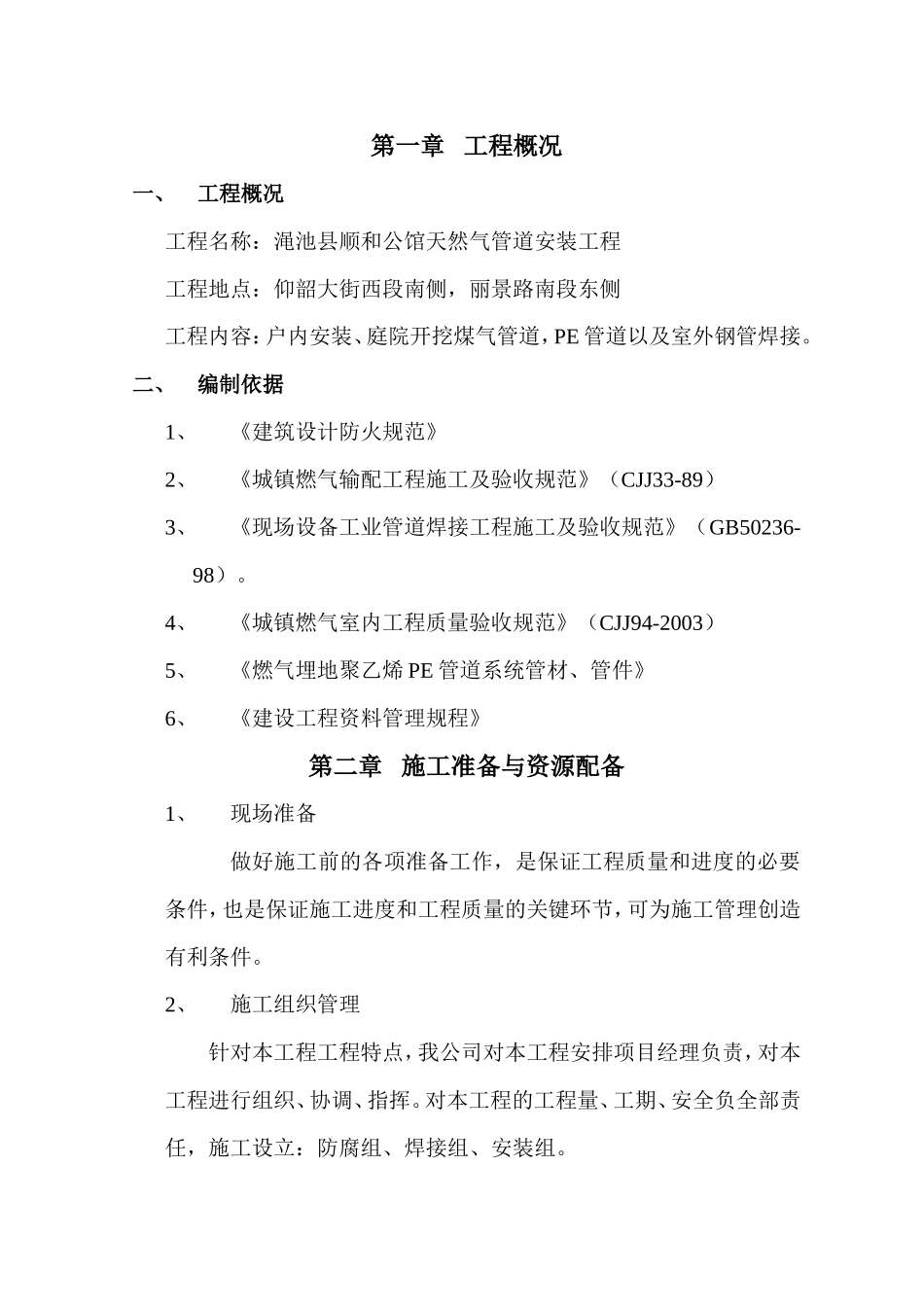

第一章工程概况一、工程概况工程名称：渑池县顺和公馆天然气管道安装工程工程地点：仰韶大街西段南侧，丽景路南段东侧工程内容：户内安装、庭院开挖煤气管道，PE管道以及室外钢管焊接。二、编制依据1、《建筑设计防火规范》2、《城镇燃气输配工程施工及验收规范》（CJJ33-89）3、《现场设备工业管道焊接工程施工及验收规范》（GB50236-98）。4、《城镇燃气室内工程质量验收规范》（CJJ94-2003）5、《燃气埋地聚乙烯PE管道系统管材、管件》6、《建设工程资料管理规程》第二章施工准备与资源配备1、现场准备做好施工前的各项准备工作，是保证工程质量和进度的必要条件，也是保证施工进度和工程质量的关键环节，可为施工管理创造有利条件。2、施工组织管理针对本工程工程特点，我公司对本工程安排项目经理负责，对本工程进行组织、协调、指挥。对本工程的工程量、工期、安全负全部责任，施工设立：防腐组、焊接组、安装组。项目经理为公司法定代表人在本工程的代理人，全权代表法定代表人履行工程合同，确保合同顺利实施。对进入现场的人、财、物有统一调配的权利，有对管理人员和施工人员的分配权。3、技术准备接到施工图后，由公司技术管理部门组织项目施工技术、预算等相关人员认真学习图纸和施工验收规范、操作规程，使上述人员领会施工图纸的设计意图，明确施工过程中的有关规定，做到施工管理人员在施工过程中理解设计内容，思路清晰。在熟悉图纸设计意图和理解设计内容的基础上，找出存在的问题，结合施工条件、特点，由建设单位负责组织设计单位、监理单位、施工单位进行设计交底和图纸会审。通过会审解决存在的问题，共同商讨影响施工进度和质量的措施，扫除技术障碍，建立必要的和相关的质量记录。4、编制合理可行的施工方案和技术组织施工措施及质量保证措施，建立施工秩序，调节施工中薄弱环节，及时处理预防可能出现的问题，达到工期短，质量好的效果。第三章主要施工方法及技术措施本项工程主要包括终端用户室内安装和室外管网敷设工作，施工过程中严格遵照《城镇燃气输配工程施工及验收规范》和《城镇燃气室内工程施工及验收规范》进行施工、检查和验收。（1）室内管网设备安装修孔钻孔→套管安装→组对焊接→管线吹扫→强度试验→设备安装→管线刷漆→严密性试验→竣工验收（2）中低压管网设备安装定位放线→管沟开挖→组对焊接→无损检测→管线吹扫→强度试验→防腐补口、补伤→防腐检测→土方回填→设备安装→系统严密性试验→安装标志桩→竣工验收1.室外管线及设备安装施工技术措施本项工程施工过程中需要拆除并恢复路面，拆除并恢复人行道，整理铺种绿化用地，因此必须在施工前与有关部门联系，做好协调工作，待批准后方可施工。在施工过程中要确保文明施工，用彩钢板对施工段进行围档，同时标识明确，做到边施工，边回填，边恢复，确保正常交通及行人安全，具体施工方法如下：1.1测量定位按设计施工图给定的管线坐标、高程及建设单位指点的水准点，进行测量放线，确定管线位置，并用白灰按土方开口宽度做好标记，为土方开挖提供依据，同时绘制沿线地面障碍及沿线情况图，为施工及协调工作提供依据。1.2施工协调按测量放线提供的沿线情况图，对需要拆除人行道板移植乔木、草坪、砼路面以及其它情况，由专职协调员与有关单位联系说明情况，办理各种施工手续，保证施工顺利进行。1.3施工现场安全防护在沿车行道、人行道施工时,在管沟沿线设置安全护栏，护栏采用脚手架和彩钢板搭设，并设置明显警示标志，在施工路段沿线设置夜间警示灯。1.4土方开挖管道沟槽按设计规定的平面位置和标高，人工开挖，沟底留50-100mm，管道安装前应人工清底至设计标高，沟底遇有废弃构筑物、硬石、木头、垃圾等杂物时必须清除，并铺设一层厚度不小于0.15m的砂土或素土，整平压实至设计标高。针对管沟开挖位置分别处于人行道下、绿地下及砼路面下，分别采取如下方法施工：1）、管沟开挖位置在人行道下时，首先用人工按测量放线位置将人行道板逐块拆除，拆除时应尽量不损坏人行道板，摆放在管沟开挖范围以外，然后用镐和配合清除二灰土垫层，将其单独堆放，随后用人工进行管沟开挖。2）、...
