天然气管道防护专项施工方案VIP免费

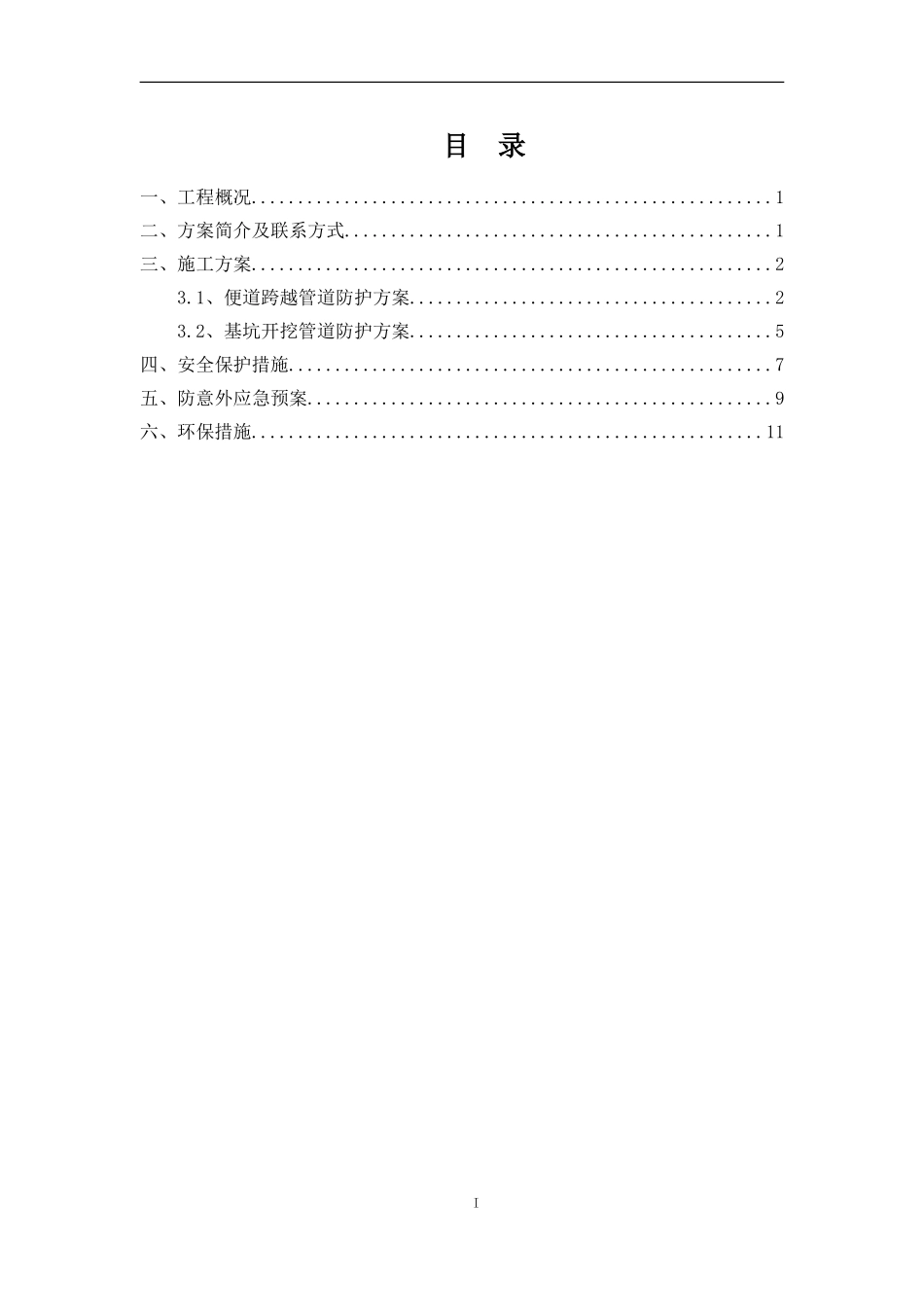

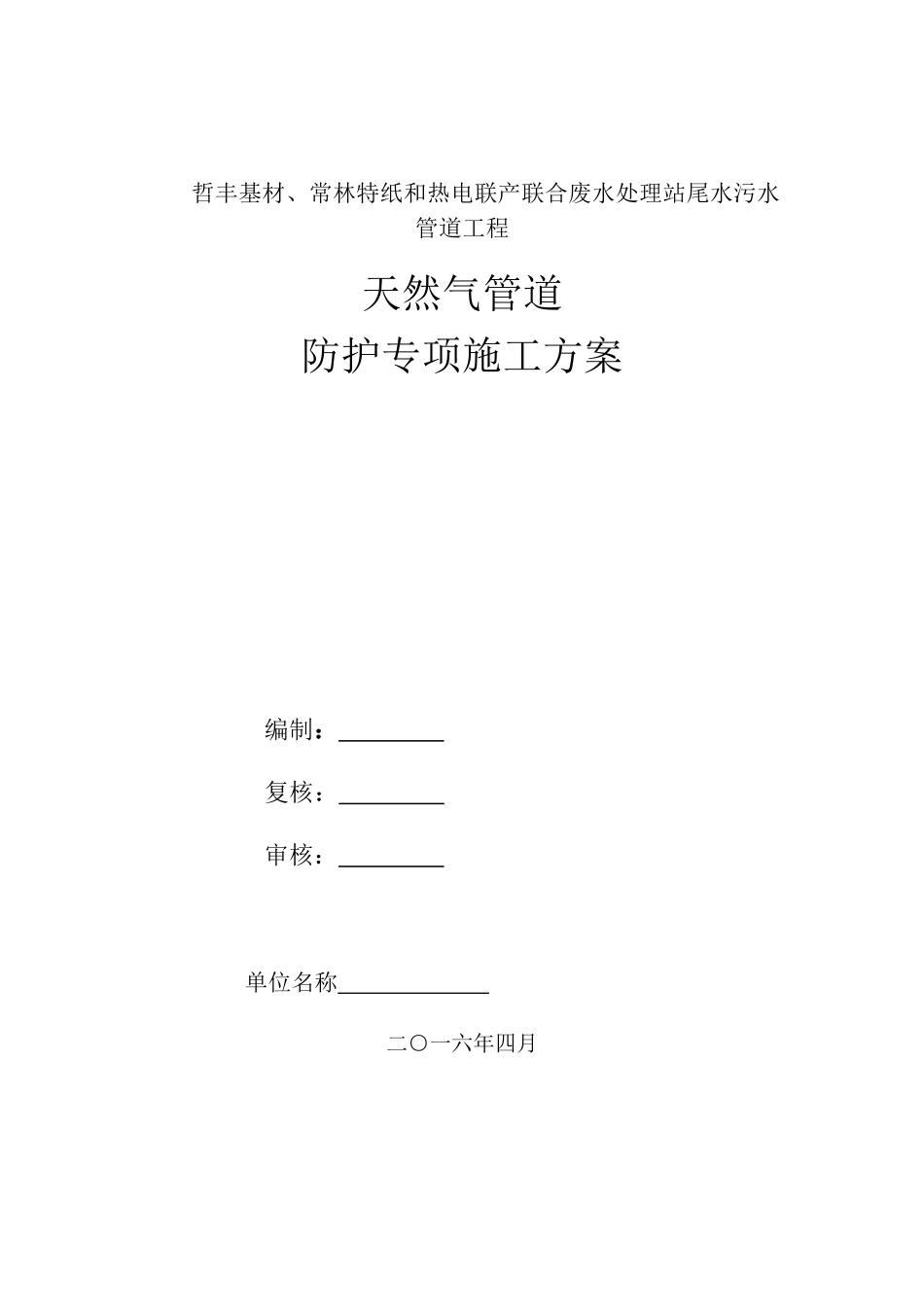

哲丰基材、常林特纸和热电联产联合废水处理站尾水污水管道工程天然气管道防护专项施工方案编制：复核：审核：单位名称二○一六年四月I目录一、工程概况........................................................1二、方案简介及联系方式..............................................1三、施工方案........................................................23.1、便道跨越管道防护方案.......................................23.2、基坑开挖管道防护方案.......................................5四、安全保护措施....................................................7五、防意外应急预案..................................................9六、环保措施.......................................................111一、工程概况本工程设计尾水排放管道为排放哲丰基材、常林特纸和热电联产联合废水处理站尾水。由于排放管道线路长，控制点高程为135.3m，距废水处理站出水口约2.3km，采用压力管道。在废水处理站尾水出口附近设置泵站，采用3台潜污泵抽排（2用1备）。设计参数如下：流量625m/h，扬程38m。管道设计流量为3万m/d,设计流速为1.31m/s。起点为废水处理站泵站出水管。线路正线及施工便道与当地天然气管道相交（见表），为了保证管道及施工现场的安全，需对管道进行防护处理。天然气管道统计表序号勘测里程管径(mm)交叉角度埋深（m）备注1¢43090°3.0二、方案简介及联系方式由于石油管线安全要求较高，在工程具体施工过程中，我部将采取切实可行的施工方案组织施工，以保证输油管线的安全运行。针对施工便道跨越管线情况，我单位采用在便道上铺设10毫米厚钢板的方式跨越天然气管道；针对与石油天然气管道交叉的污水管道，拟采用直径780毫米钢管套PE630污水管道，并对钢管进行钢筋混凝土包封处理，施工开挖时采用人工开挖的方案，确保石油天然气管道的安全。联系方式：业主单位联系人：联系电话：施工单位联系人：联系电话：监理单位联系人：联系电话：2三、施工方案3.1、便道跨越管道防护方案施工流程：施工准备-污水管道测量放样-探明管线具体位置-便道放样-地面平整-铺设砂垫层-铺设钢板。3.1.2、施工准备根据施工组织安排，满足总进度要求，确保气管的安全，结合工程特点，综合考虑气候、雨季、各个工序衔接等因素合理安排施工。施工前我部安排经验丰富的管理人员及技术工人，熟悉图纸及操作规程，探明燃气管道位置及埋深，做好管道防护施工前的准备工作。3.1.3、探明地下管线事先与燃气管道管理公司联系，并取得现场燃气管线路平面图，核实图纸中燃气管道的位置，根据燃气部门提供的管线位置确定管道埋深，定出详细的探查计划，且做到施工过程中的每项工作都与然气公司专业工程师监管。探明地下管线后，按设计的施工先放出管线的位置，做好标记。管线人工探挖后将管线5.0米范围内用警戒绳围护隔离，并在附近做明显的标志牌标志清楚，再组织正常施工。然后组织管线探查交底会，特别是对开挖的操作人员做好班前交底，切忌违章冒险作业。施工前设置好安全警示标志。3.1.4、地面平整在天然气公司工作人员的指导下，确定天然气管道的具体位置，施工便道用白灰放线。便道开挖平整采用人工开挖，小心谨慎。3.1.5、砂垫层铺设平整完成后，结合实际地址情况，若地质土质松软，刚采取相应3措施对不同地质土壤进行加固。完成后，铺设一层10厘米厚砂垫层，使上层钢板受力均匀。3.1.6、钢板便道铺设砂垫层完成后，根据垫层位置，在砂垫层上方铺设一块厚10毫米钢板，以供施工污水管道铺设时，机械通行。便道断面示意图4便道平面示意图3.2、基坑开挖管道防护方案3.2.1、施工的主要流程污水管道施工流程：施工准备-探明管线具体位置-测量放样-设置管道安全警界线-基坑人工开挖-钢筋混凝土基础-钢管焊接-钢筋混凝土包封-回填-PE污水管道穿管。3.2.2、探明地下管线事先与燃气管道管理公司联系，并取得现场燃气管线路平面图，核实图纸中燃气管道的位置，根据燃气部门提供的管线位置确定管道埋深，定出详细的探查计划，且做到施工过程中的每项工作都与专业工程师监管。在附近做明...
