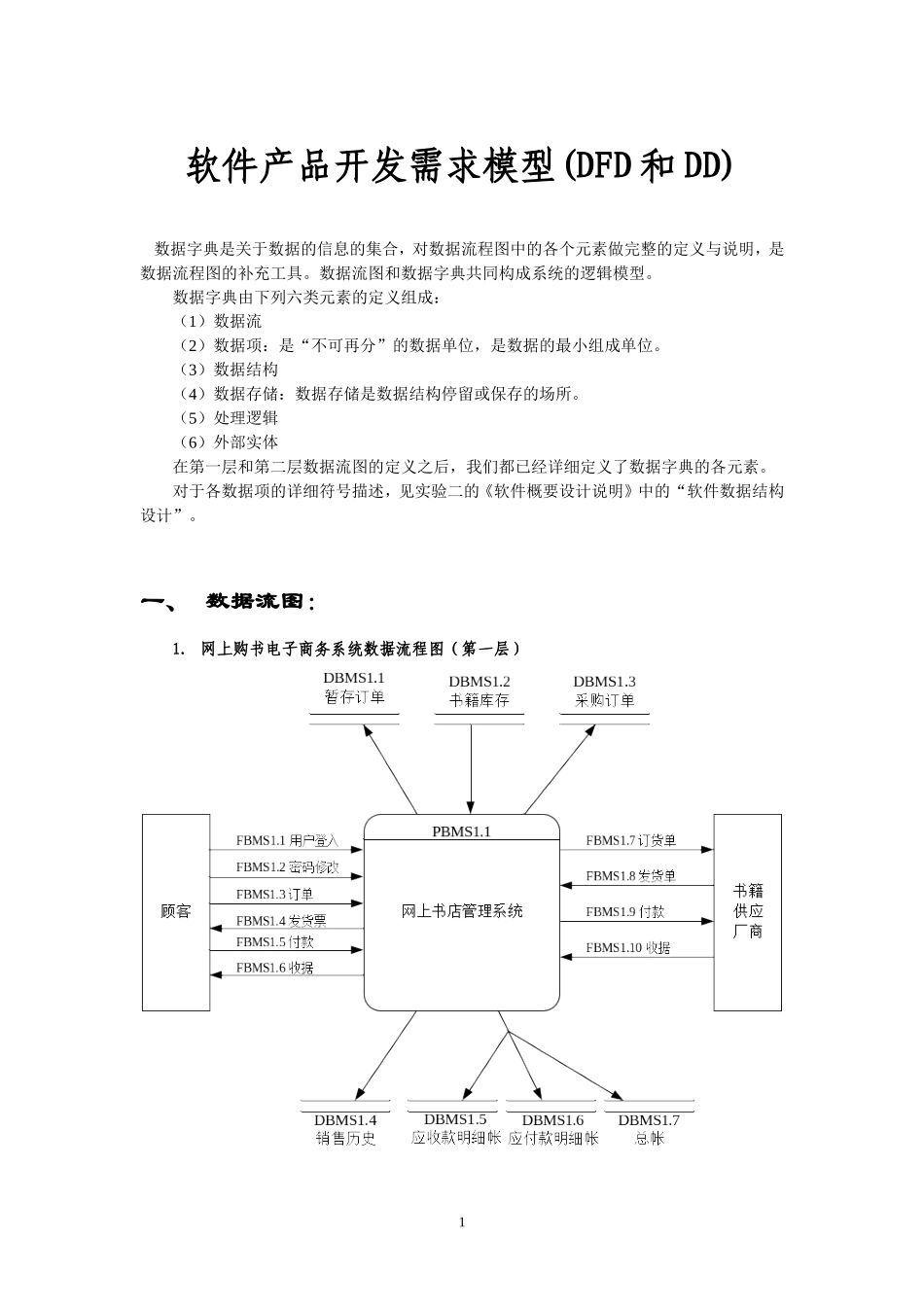

软件产品开发需求模型(DFD和DD)数据字典是关于数据的信息的集合，对数据流程图中的各个元素做完整的定义与说明，是数据流程图的补充工具。数据流图和数据字典共同构成系统的逻辑模型。数据字典由下列六类元素的定义组成：（1）数据流（2）数据项：是“不可再分”的数据单位，是数据的最小组成单位。（3）数据结构（4）数据存储：数据存储是数据结构停留或保存的场所。（5）处理逻辑（6）外部实体在第一层和第二层数据流图的定义之后，我们都已经详细定义了数据字典的各元素。对于各数据项的详细符号描述，见实验二的《软件概要设计说明》中的“软件数据结构设计”。一、数据流图：1．网上购书电子商务系统数据流程图（第一层）1数据流图说明：（DD）1．1E：外部项编号名称有关数据流属性描述EBMS1.1顾客FBMS1.1FBMS1.2FBMS1.3FBMS1.4FBMS1.5FBMS1.6用户注册、登陆、提交订单、付款；送货给顾客、给顾客收据等EBMS1.2书籍供应厂商FBMS1.7FBMS1.8FBMS1.9FBMS1.10向厂商购书、付款；厂商发货、给收据等1．2P：处理逻辑编号名称功能描述处理频度PMRS1.1网上售书管理系统(BMS)用asp网站管理整个网上书店每笔交易或批量处理1．3F：数据流共有FBMS1.1～FBMS1.10这10个数据流，分别描述如下：（1）数据流名称：FBMS1.1数据流说明：用户登入数据项数据类型长度备注Username字符型10用户名Password字符型15密码（2）数据流名称：FBMS1.2数据流说明：密码修改数据项数据类型长度备注Username字符型10用户名Password_old字符型15旧密码Password_new字符型15新密码Password_new2字符型15新密码确认（3）数据流名称：FBMS1.3数据流说明：顾客的订单数据项数据类型长度备注ID_Order数字型整形顾客的订单编号Username字符型10用户名2ID_Book数字型整形书号Count_Order数字型整型订书数量Date_order日期/时间顾客订书日期（4）数据流名称：FBMS1.4数据流说明：送货人给顾客的发货票数据项数据类型长度备注Username字符型10用户名ID_Book数字型整形书号Count数字型整型数量Price货币出版价格Cost货币出售价TotalCost货币总价格Date_send日期/时间向顾客发货日期（5）数据流名称：FBMS1.5数据流说明：付款（顾客付款给送货人）数据项数据类型长度备注Username字符型10用户名TotalCost货币总金额Date_pay日期/时间顾客付款日期（6）数据流名称：FBMS1.6数据流说明：送货人给顾客的收据（发货票）数据项数据类型长度备注ID_Receipt数字型整形收据编号Username字符型10用户名Bookname字符型100书名ID_Book数字型整形书号Count_Total数字型整型库存数量Price货币出版价格Cost货币出售价TotalCost货币总价格Date_receive日期/时间从顾客方收款日期（7）数据流名称：FBMS1.7数据流说明：发给书籍供应厂商的订货单数据项数据类型长度备注ID_OrderToFact数字型整形给厂商的订单编号Bookname字符型100应收款金额Author字符型100图书作者Publisher字符型100出版社3FactoryName字符型20厂商名称Count_Order数字型整型订货数量（8）数据流名称：FBMS1.8数据流说明：书籍供应厂商的发货单数据项数据类型长度备注ID_Book数字型整形书号Count_Order数字型整型发货数量Date_FaSend日期/时间厂商发货日期（9）数据流名称：FBMS1.9数据流说明：付款（给书籍供应厂商）数据项数据类型长度备注Money_toFa货币总金额Date_payToFa日期/时间向厂商付款日期（10）数据流名称：FBMS1.10数据流说明：书籍供应厂商的收据数据项数据类型长度备注Money_toFa货币总金额Date_FaGetMoney日期/时间厂商收款日期1．4D：数据存储编号名称数据内容存储方式存储时间存储位置DBMS1.1.暂存订单用户名,书号,数量,顾客订书日期文件每笔数据库DBMS1.2商品库存书号,书名,作者,出版社,库存数量,单价等文件每笔数据库DBMS1.3采购订单书号,书名,作者,数量等文件每笔数据库DBMS1.4销售历史书号,销售数量,推荐程度等文件每笔数据库DBMS1.5应收款明细帐记录销售收入文件每笔数据库DBMS1.6应付款明细帐记录采购支出文件每笔数据库DBMS1.7总帐记录总帐目文件每笔数据库描述如下：（1）数据存储代号：DBMS1.1数据存储名称：暂存订单数据项数据类型长度备注Us...
