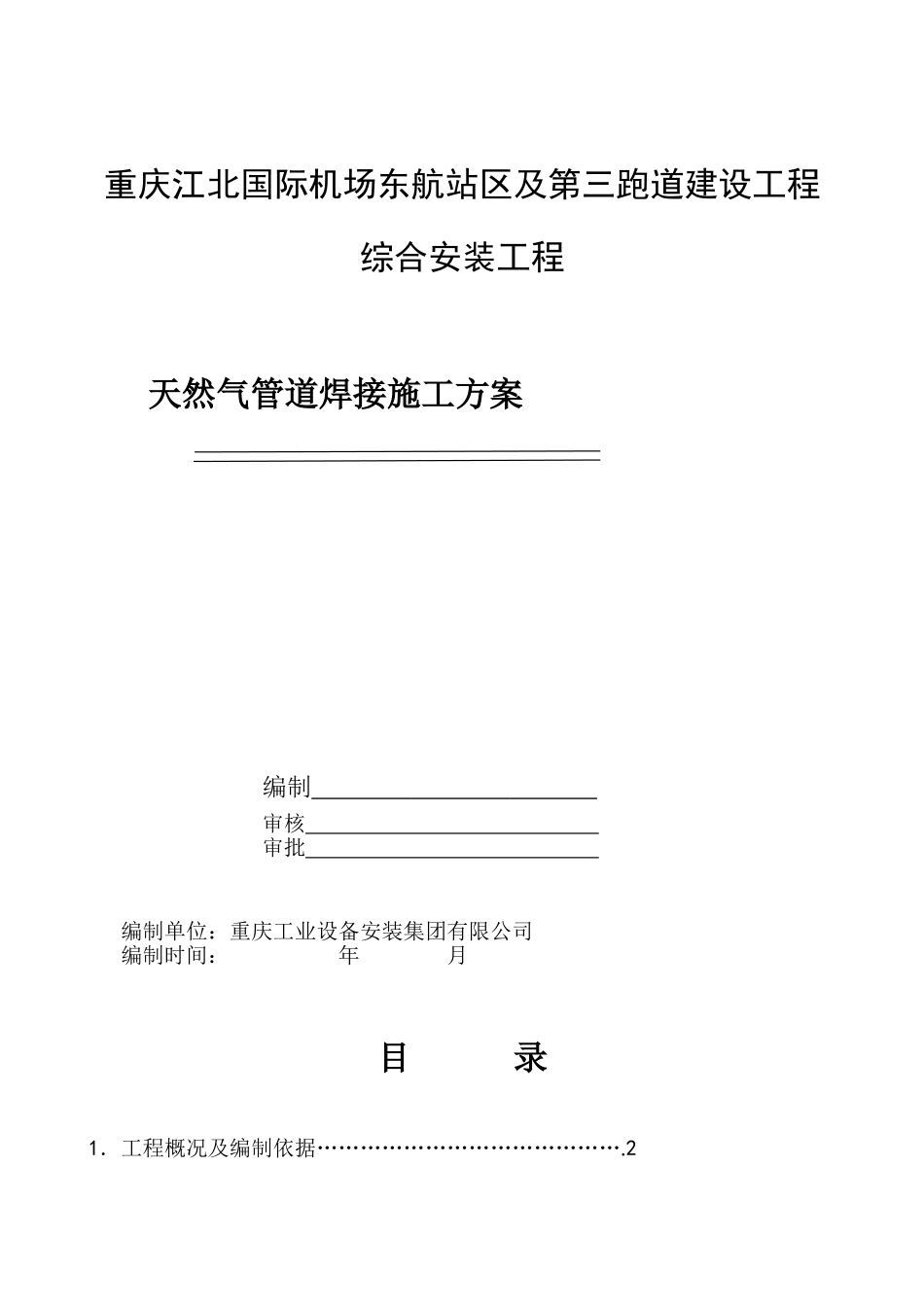

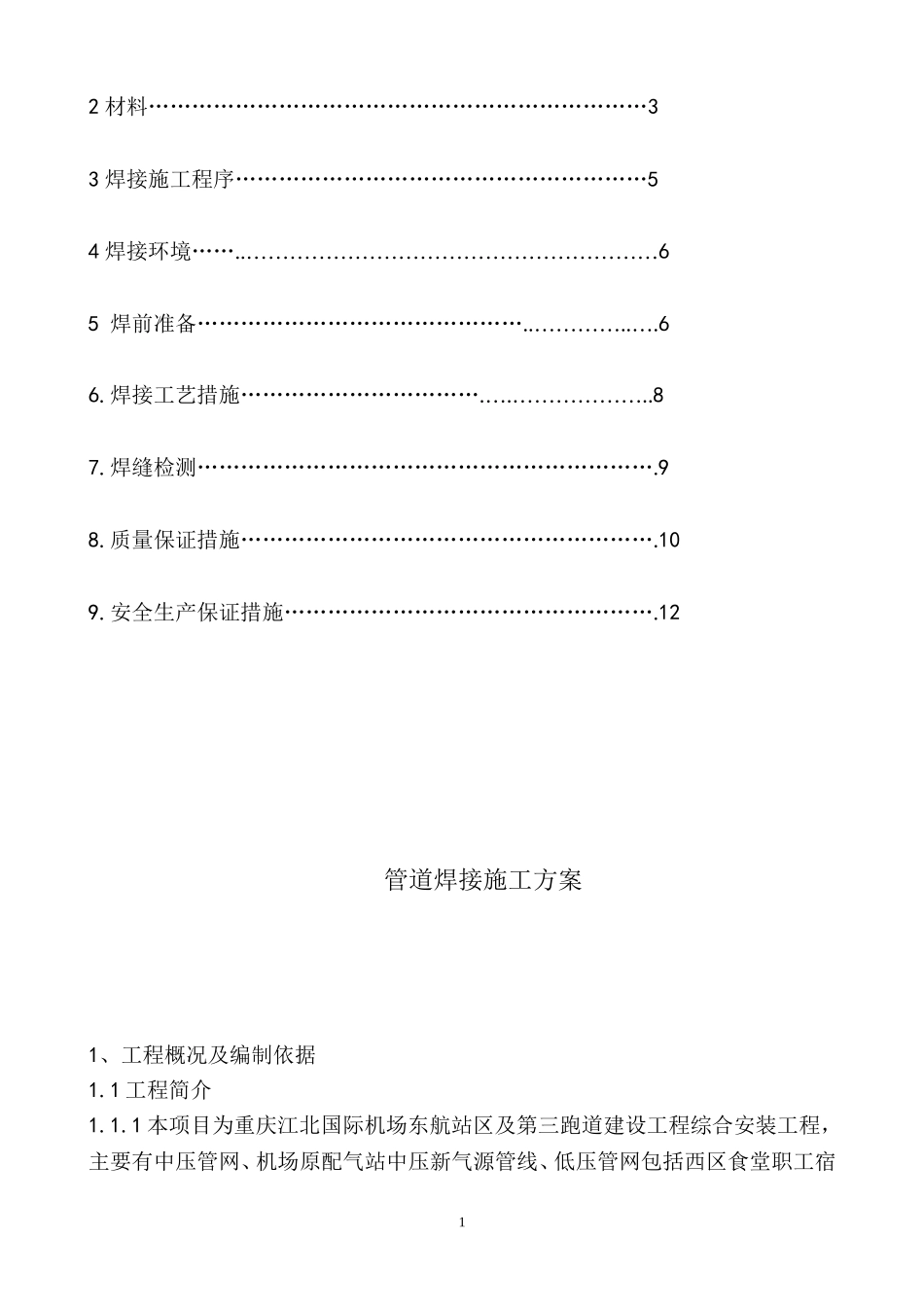

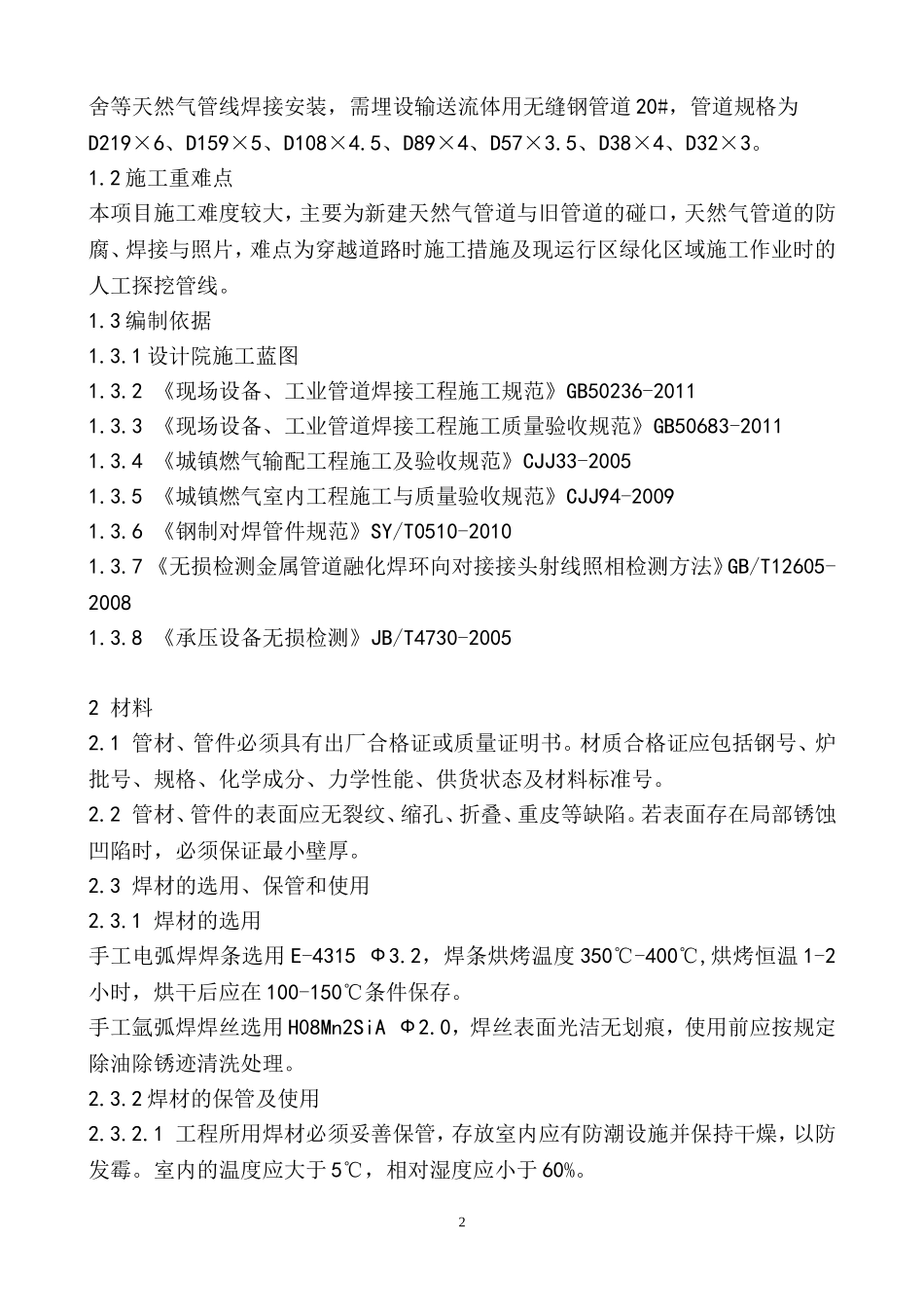

重庆江北国际机场东航站区及第三跑道建设工程综合安装工程天然气管道焊接施工方案编制审核审批编制单位：重庆工业设备安装集团有限公司编制时间：年月目录1．工程概况及编制依据…………………………………….22材料……………………………………………………………33焊接施工程序…………………………………………………54焊接环境……..…………………………………………………65焊前准备………………………………………..…………..….66.焊接工艺措施…………………………….….………………..87.焊缝检测……………………………………………………….98.质量保证措施………………………………………………….109.安全生产保证措施…………………………………………….12管道焊接施工方案1、工程概况及编制依据1.1工程简介1.1.1本项目为重庆江北国际机场东航站区及第三跑道建设工程综合安装工程，主要有中压管网、机场原配气站中压新气源管线、低压管网包括西区食堂职工宿1舍等天然气管线焊接安装，需埋设输送流体用无缝钢管道20#，管道规格为D219×6、D159×5、D108×4.5、D89×4、D57×3.5、D38×4、D32×3。1.2施工重难点本项目施工难度较大，主要为新建天然气管道与旧管道的碰口，天然气管道的防腐、焊接与照片，难点为穿越道路时施工措施及现运行区绿化区域施工作业时的人工探挖管线。1.3编制依据1.3.1设计院施工蓝图1.3.2《现场设备、工业管道焊接工程施工规范》GB50236-20111.3.3《现场设备、工业管道焊接工程施工质量验收规范》GB50683-20111.3.4《城镇燃气输配工程施工及验收规范》CJJ33-20051.3.5《城镇燃气室内工程施工与质量验收规范》CJJ94-20091.3.6《钢制对焊管件规范》SY/T0510-20101.3.7《无损检测金属管道融化焊环向对接接头射线照相检测方法》GB/T12605-20081.3.8《承压设备无损检测》JB/T4730-20052材料2.1管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括钢号、炉批号、规格、化学成分、力学性能、供货状态及材料标准号。2.2管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。若表面存在局部锈蚀凹陷时，必须保证最小壁厚。2.3焊材的选用、保管和使用2.3.1焊材的选用手工电弧焊焊条选用E-4315Ф3.2，焊条烘烤温度350℃-400℃,烘烤恒温1-2小时，烘干后应在100-150℃条件保存。手工氩弧焊焊丝选用H08Mn2SiAФ2.0，焊丝表面光洁无划痕，使用前应按规定除油除锈迹清洗处理。2.3.2焊材的保管及使用2.3.2.1工程所用焊材必须妥善保管，存放室内应有防潮设施并保持干燥，以防发霉。室内的温度应大于5℃，相对湿度应小于60%。22.3.2.2存放于室内的焊材必须按型号、规格、批号做好明显标志，分门别类码放整齐。2.3.2.3已经受潮药皮变色或长白斑、焊芯锈蚀的焊条不准使用。2.3.2.4焊条应有专人烘烤，烘烤时应注意①避免焊条在烘烤过程中药皮因温度剧升或陡降而开裂，烘干箱的升温或降温不能过快。②不允许往正在升温的烘干箱内放入或取出焊条，应待焊条烘烤符合要求，降至保温温度后方可取出。③从烘干箱中取出的焊条应放在保温筒内，数量根据施焊需要而定，从烘干箱取出的焊条应在4小时内用完，剩余焊条需要重新烘烤，烘烤次数超过两次的焊条不得用于焊接。2.3.2.5焊条烘烤人员除按规定烘烤焊条外，还要负责按规定领取和发放焊条，并按要求做好发放、回收纪录。3焊接施工程序3焊接设备条件焊接环境条件审查熟悉图纸及设计和规范焊接工艺评定编制焊接施工方案坡口准备与组对材料检验与管理进场复验入库储存春焊条烘烤回收发放使用记录焊工培训取得上岗合格证现场施焊组焊工艺的实施焊接环境条件管理安全管理与施焊记录吹扫试压无损检测、外观、X射线交工验收4焊接环境4.1当焊件温度低于0℃时，所有钢材的施焊焊缝应在施焊处100mm范围内预热15℃以上。4.2焊接环境出现如下情况时必须采用相关防护措施，否则禁止施焊。①焊条电弧焊、自保护药芯焊丝电弧焊和气焊不应大于8m／s②钨极惰性气体保护电弧焊不应大于2m／s③相对湿度大于90%④雨、雪天气5焊前准备5.1承担燃气钢质管道、设备焊接的人员，必须具有锅炉压力容器压力管道特种设备操作人员资格证（焊...
