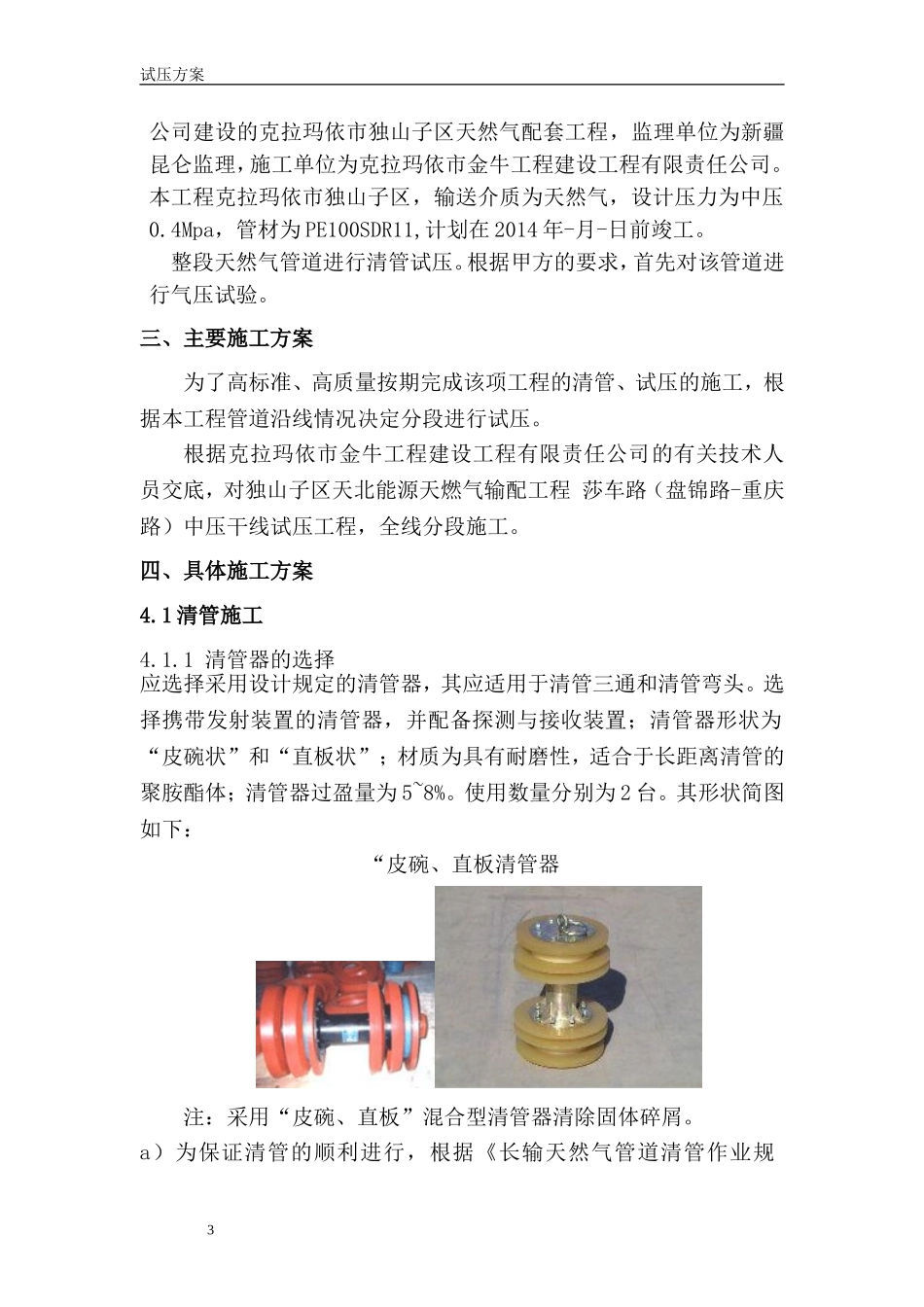

独山子区天北能源天燃气输配工程莎车路（盘锦路-重庆路）中压干线施工组织设计编制人:审核:审批:克拉玛依市金牛工程建设有限责任公司2014年4月23日目录一、编制依据........................................................2试压方案二、工程概况........................................................2三、主要施工方案....................................................2四、具体施工方案....................................................34.1清管施工.....................................................34.2设备要求.....................................................34.3清管示意案图.................................................44.4设备施工场地.................................................44.5清管施工步骤.................................................44.6清管技术要求.................................................5五、试压............................................................55.1施工准备.....................................................55.2试压流程....................................................65.3施工前准备...................................................65.4管道试压.....................................................75.5试压质量管理措施.............................................85.6试压安全.....................................................95.7管道扫线....................................................10六、基本设备、机具及材料表.........................................10七、项目组织机构...................................................117.1项目部组织机构图..........................................117.2项目部分项职责.............................................11八、交工资料整理...................................................12一、编制依据1、《输油输气管道线路工程施工及验收规范》（SYJ0401－98）2、《石油天然气管道穿越工程施工及验收规范》（SY/T0479－95）3、《长输天然气管道作业规程》（SY/T6383—1999）4、《天然气管道运行规范》（SY/T5922—2003）二、工程概况本工程由中国石油工程建设公司设计，由新疆天北能源有限责任2试压方案公司建设的克拉玛依市独山子区天然气配套工程，监理单位为新疆昆仑监理，施工单位为克拉玛依市金牛工程建设工程有限责任公司。本工程克拉玛依市独山子区，输送介质为天然气，设计压力为中压0.4Mpa，管材为PE100SDR11,计划在2014年-月-日前竣工。整段天然气管道进行清管试压。根据甲方的要求，首先对该管道进行气压试验。三、主要施工方案为了高标准、高质量按期完成该项工程的清管、试压的施工，根据本工程管道沿线情况决定分段进行试压。根据克拉玛依市金牛工程建设工程有限责任公司的有关技术人员交底，对独山子区天北能源天燃气输配工程莎车路（盘锦路-重庆路）中压干线试压工程，全线分段施工。四、具体施工方案4.1清管施工4.1.1清管器的选择应选择采用设计规定的清管器，其应适用于清管三通和清管弯头。选择携带发射装置的清管器，并配备探测与接收装置；清管器形状为“皮碗状”和“直板状”；材质为具有耐磨性，适合于长距离清管的聚胺酯体；清管器过盈量为5~8%。使用数量分别为2台。其形状简图如下：“皮碗、直板清管器注：采用“皮碗、直板”混合型清管器清除固体碎屑。a）为保证清管的顺利进行，根据《长输天然气管道清管作业规3试压方案程》SY/T6383——1999计算，结合我公司多年的施工经验，本工程要求管道每分钟进气量≥10m3/min。b）本工程采用“一候一”的通球方法，即通一个球，一个球等候。当发生串气现象时可以立刻发射第二枚清管器。4.2设备要求移动式空压机，提供推动清管器的气源，各参数如下：压力：0～10MPa排气量：atlas螺杆式压风机20m3/min（一台）4.3清管示意案图4.4设备施工场地根据我公司人员对管线首末端场地考察，清管首端选在大庆路与...
