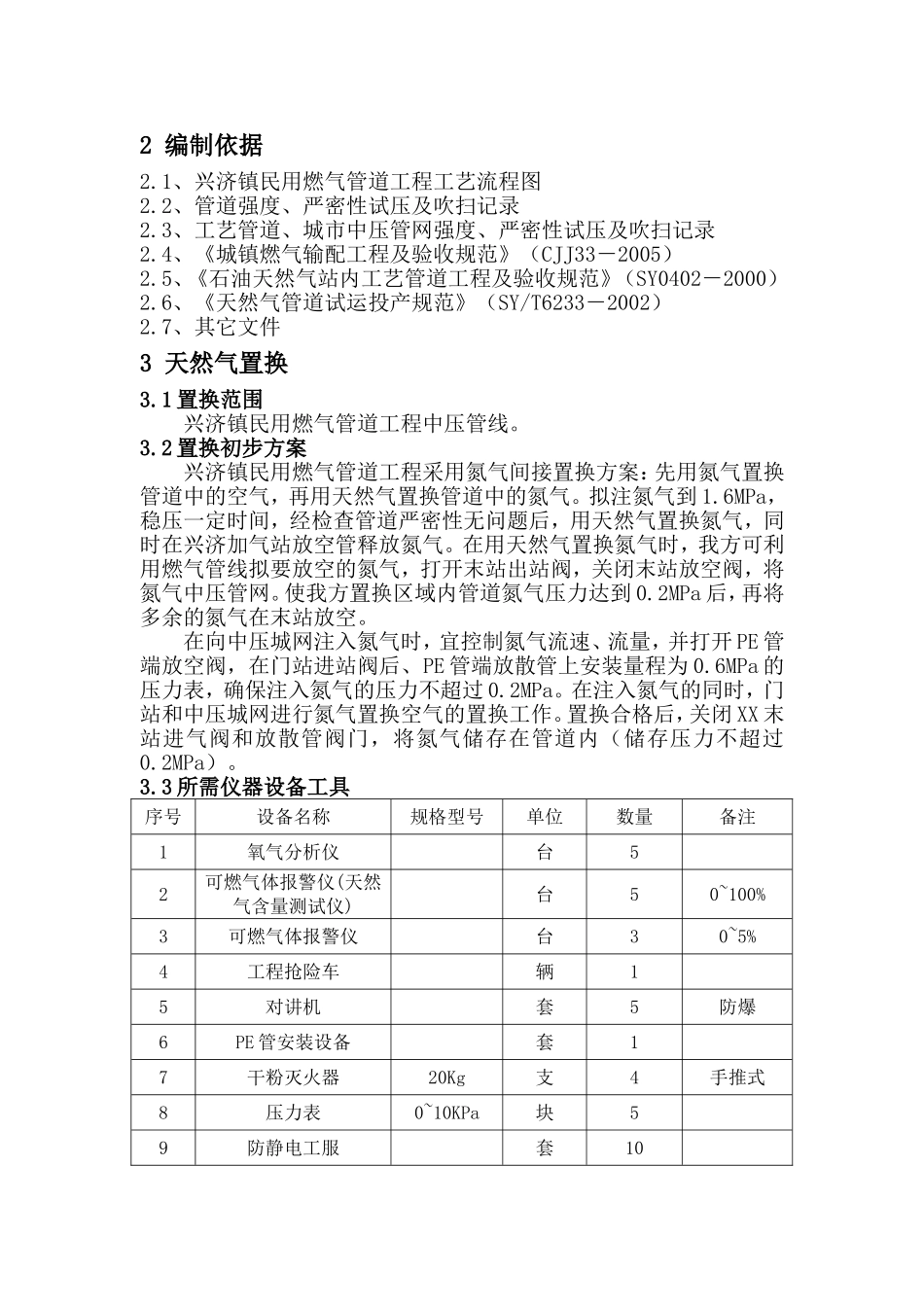

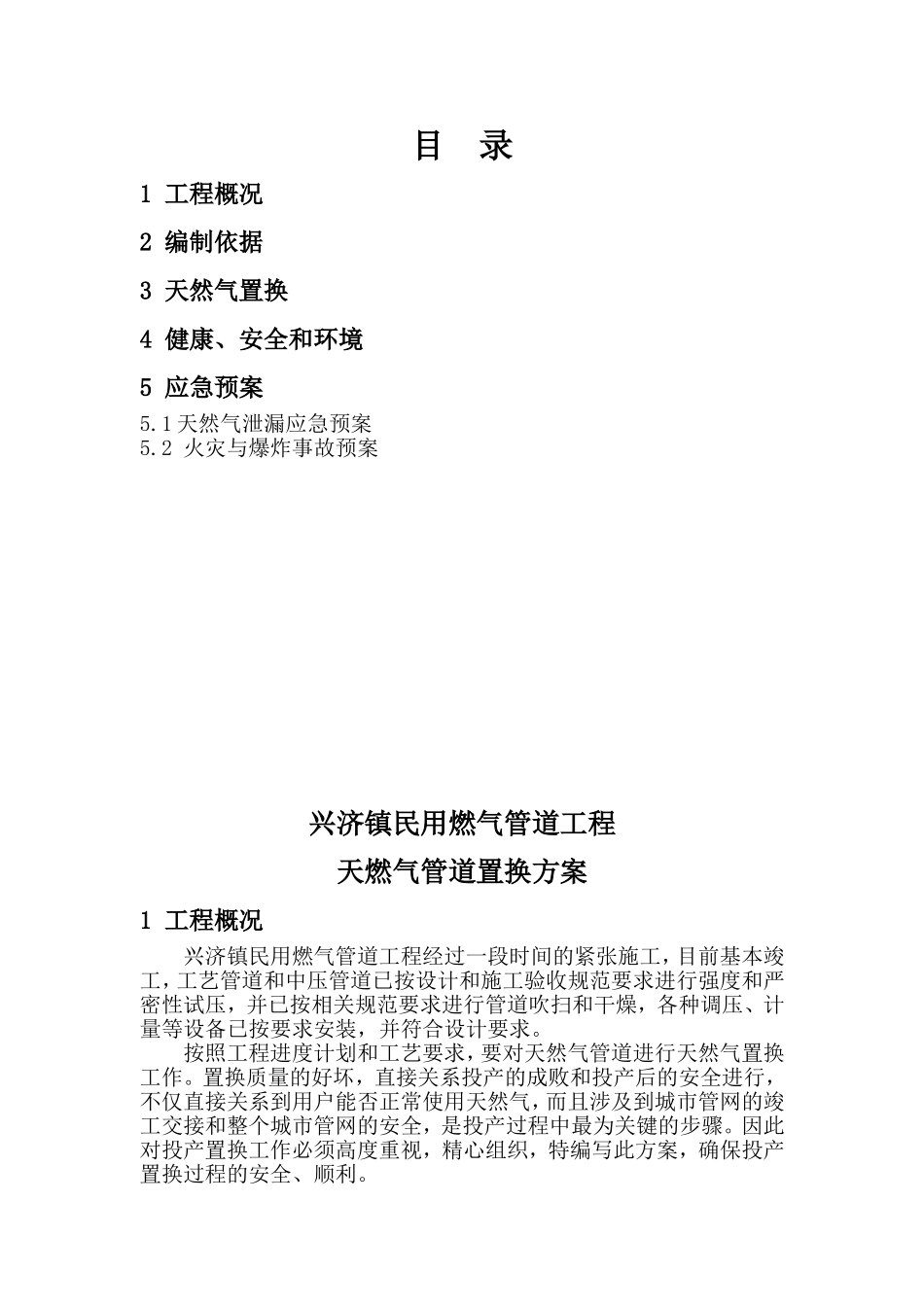

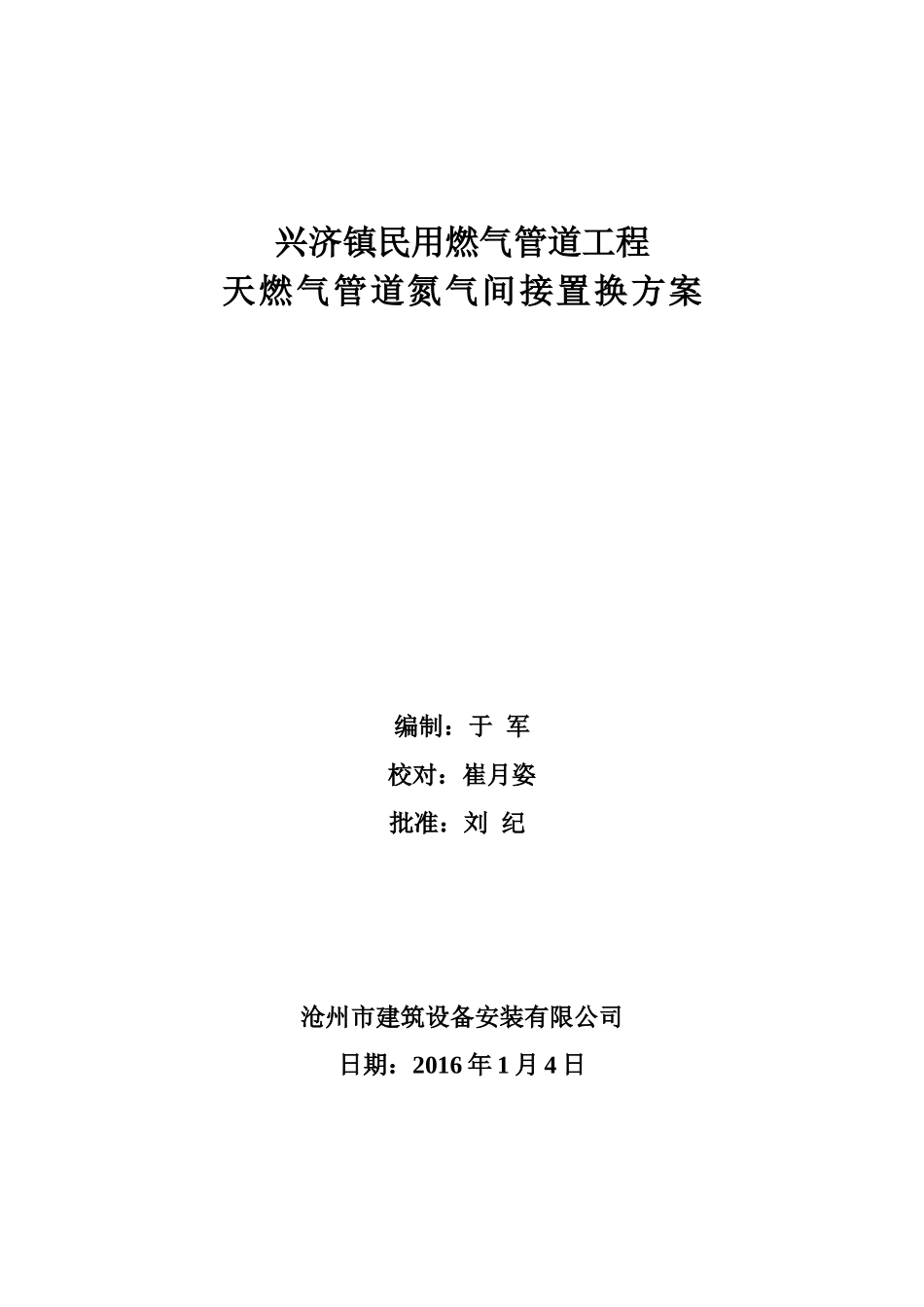

兴济镇民用燃气管道工程天燃气管道氮气间接置换方案编制：于军校对：崔月姿批准：刘纪沧州市建筑设备安装有限公司日期：2016年1月4日目录1工程概况2编制依据3天然气置换4健康、安全和环境5应急预案5.1天然气泄漏应急预案5.2火灾与爆炸事故预案兴济镇民用燃气管道工程天燃气管道置换方案1工程概况兴济镇民用燃气管道工程经过一段时间的紧张施工，目前基本竣工，工艺管道和中压管道已按设计和施工验收规范要求进行强度和严密性试压，并已按相关规范要求进行管道吹扫和干燥，各种调压、计量等设备已按要求安装，并符合设计要求。按照工程进度计划和工艺要求，要对天然气管道进行天然气置换工作。置换质量的好坏，直接关系投产的成败和投产后的安全进行，不仅直接关系到用户能否正常使用天然气，而且涉及到城市管网的竣工交接和整个城市管网的安全，是投产过程中最为关键的步骤。因此对投产置换工作必须高度重视，精心组织，特编写此方案，确保投产置换过程的安全、顺利。2编制依据2.1、兴济镇民用燃气管道工程工艺流程图2.2、管道强度、严密性试压及吹扫记录2.3、工艺管道、城市中压管网强度、严密性试压及吹扫记录2.4、《城镇燃气输配工程及验收规范》（CJJ33－2005）2.5、《石油天然气站内工艺管道工程及验收规范》（SY0402－2000）2.6、《天然气管道试运投产规范》（SY/T6233－2002）2.7、其它文件3天然气置换3.1置换范围兴济镇民用燃气管道工程中压管线。3.2置换初步方案兴济镇民用燃气管道工程采用氮气间接置换方案：先用氮气置换管道中的空气，再用天然气置换管道中的氮气。拟注氮气到1.6MPa，稳压一定时间，经检查管道严密性无问题后，用天然气置换氮气，同时在兴济加气站放空管释放氮气。在用天然气置换氮气时，我方可利用燃气管线拟要放空的氮气，打开末站出站阀，关闭末站放空阀，将氮气中压管网。使我方置换区域内管道氮气压力达到0.2MPa后，再将多余的氮气在末站放空。在向中压城网注入氮气时，宜控制氮气流速、流量，并打开PE管端放空阀，在门站进站阀后、PE管端放散管上安装量程为0.6MPa的压力表，确保注入氮气的压力不超过0.2MPa。在注入氮气的同时，门站和中压城网进行氮气置换空气的置换工作。置换合格后，关闭XX末站进气阀和放散管阀门，将氮气储存在管道内（储存压力不超过0.2MPa）。3.3所需仪器设备工具序号设备名称规格型号单位数量备注1氧气分析仪台52可燃气体报警仪(天然气含量测试仪)台50~100%3可燃气体报警仪台30~5%4工程抢险车辆15对讲机套5防爆6PE管安装设备套17干粉灭火器20Kg支4手推式8压力表0~10KPa块59防静电工服套1010扳手20防爆11安全警示牌412警示彩带米10013电焊机台214发电机10kw台115氧焊设备台13.4置换准备3.4.1置换方案技术和安全交底：对所有参加置换的人员进行技术交底、安全交底和应急预案，地点：中国银行十楼会议室，时间：置换前三天。3.4.2制定置换人员安排表，对所有参加置换人员进行安排（附移动电话号码），做到定员定岗，分工明确。并上报置换领导小组。3.4.3置换方案现场讲解，让所有参加置换人员熟悉现场。地点：置换区域，时间：置换前二天。3.4.4技术资料检查，主要包括：城市管网竣工草图，站场工艺图，管道强度试验、气密性试验记录和吹扫记录。3.4.5施工准备3.4.5.1放散管安装：放散管做法如下图：3.4.5.2放散现场布置：以放散点为中心，方圆30米范围内拉彩带旗，并在各路口布置安全警示牌，并不少于二块。3.4.5.3在放散点处安装量程为0.4MPa的压力表。3.4.6置换前必须进行短时间稳压测试。分段试压后，因置换区域内局部有法兰连接、阀门设备更换、设备安装等动作，在换气投产前必须完成系统试压（此时临时放散管要求安装完毕）。往管道内输入压缩空气，作短时间稳压试验（30分钟）。如压降小于1%，则说明管道已存在泄漏点，必须找到并修复，直至压力稳定为止。3.4.6.1中压城网整体试压，压力为0.4MPa。3.4.7接气时间准备：与实施置换的单位联络，置换方案达成一致意见，并落实接气时间。3.4.8物质准备：按物质分配要求（见“3.4人员安排、职责及物质分配”）分配置换工具。抢险车在指定位置戒备到位。3.4.9人员准备：所有...
