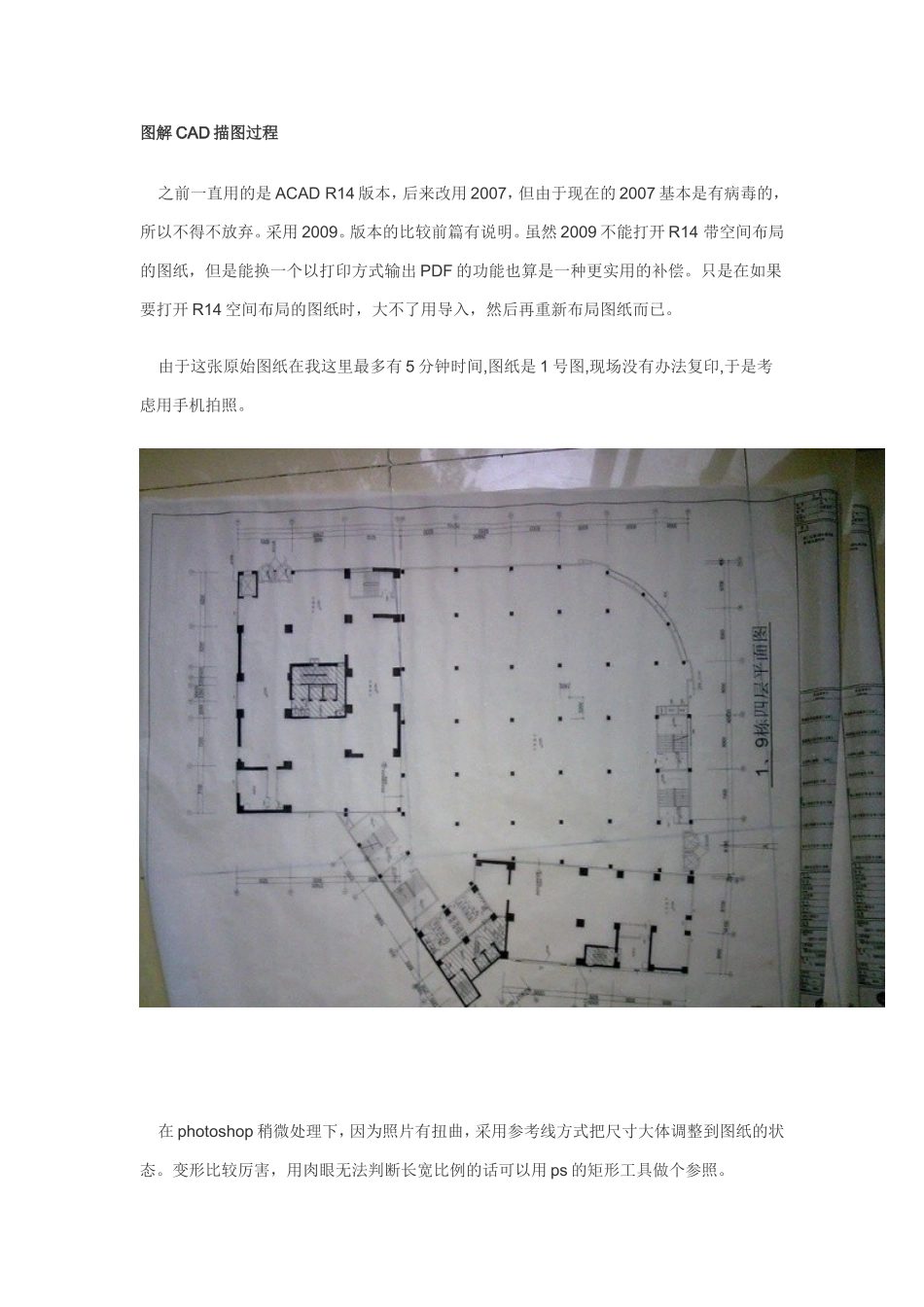

图解CAD描图过程之前一直用的是ACADR14版本，后来改用2007，但由于现在的2007基本是有病毒的，所以不得不放弃。采用2009。版本的比较前篇有说明。虽然2009不能打开R14带空间布局的图纸，但是能换一个以打印方式输出PDF的功能也算是一种更实用的补偿。只是在如果要打开R14空间布局的图纸时，大不了用导入，然后再重新布局图纸而已。由于这张原始图纸在我这里最多有5分钟时间,图纸是1号图,现场没有办法复印,于是考虑用手机拍照。在photoshop稍微处理下，因为照片有扭曲，采用参考线方式把尺寸大体调整到图纸的状态。变形比较厉害，用肉眼无法判断长宽比例的话可以用ps的矩形工具做个参照。导入到CAD中，在菜单>插入>光栅图象参照，或者命令imageattach，放到视图中任意大小放置。然后在看的到的尺寸上画两条直线。最后用比例缩放工具，使这张图在视图中的比例是需要的1:1比例。命令过程：选择图片及两条线-->sc--->捕捉其中一条线的一点--->输入R(参照)-->捕捉第二条线的垂角-->再回到第一条线的垂角-->输入需要的尺寸，下面的图是选择的8000，故我输入的尺寸就是8000。这下图纸基本就是按照1:1显示。以刚才的线为准，根据图纸的基本情况把轴线用偏移或者复制工具得到下面的所有轴线。在复制轴线时以精确尺寸为准，不要以照片为准，这样得到的所有尺寸都是精确的。记住：照片只是参照的。我习惯先标注尺寸以及轴号，这样在画墙体或者柱子的时候很容易分辨位置，很明了的就找到坐标。距离完成不远了,接下来就是依葫芦画瓢,图上有什么画什么。隐藏一些图层，和原来的图一样了。几点说明：注意设计提示工具上的值，不论是在描图还是设计都很有帮助。在给你的图纸上没有尺寸的，这个功能能帮你解决经验不足或者视觉判断不精确的缺陷，让误差减少到最小。如：图纸上没有尺寸，画一条参照线，复制到大概的目标位置，这个时候提示出现的数假设是3878.563，那你需要做的是输入3900，这样图纸的尺寸就干净了。图层管理工具，最好使用拼音或者英文，这样能快速的找到你需要的图层，假设需要用到的是material（材质）按m就能找的到。最好重新定义图层管理Ⅱ上的命令，图层冻结，锁定，孤立能方便你的图纸绘制。特别是在图纸布局上，你会发现你的绘图速度是以前的0.5-1.5倍。用CAD的工具选项的块，你会发现很神奇。如轴线编号，和图纸索引符号，她能方便的改变方向而不需要你使用ROTATE工具。（这个是我根据这个属性重新定义的样式）
