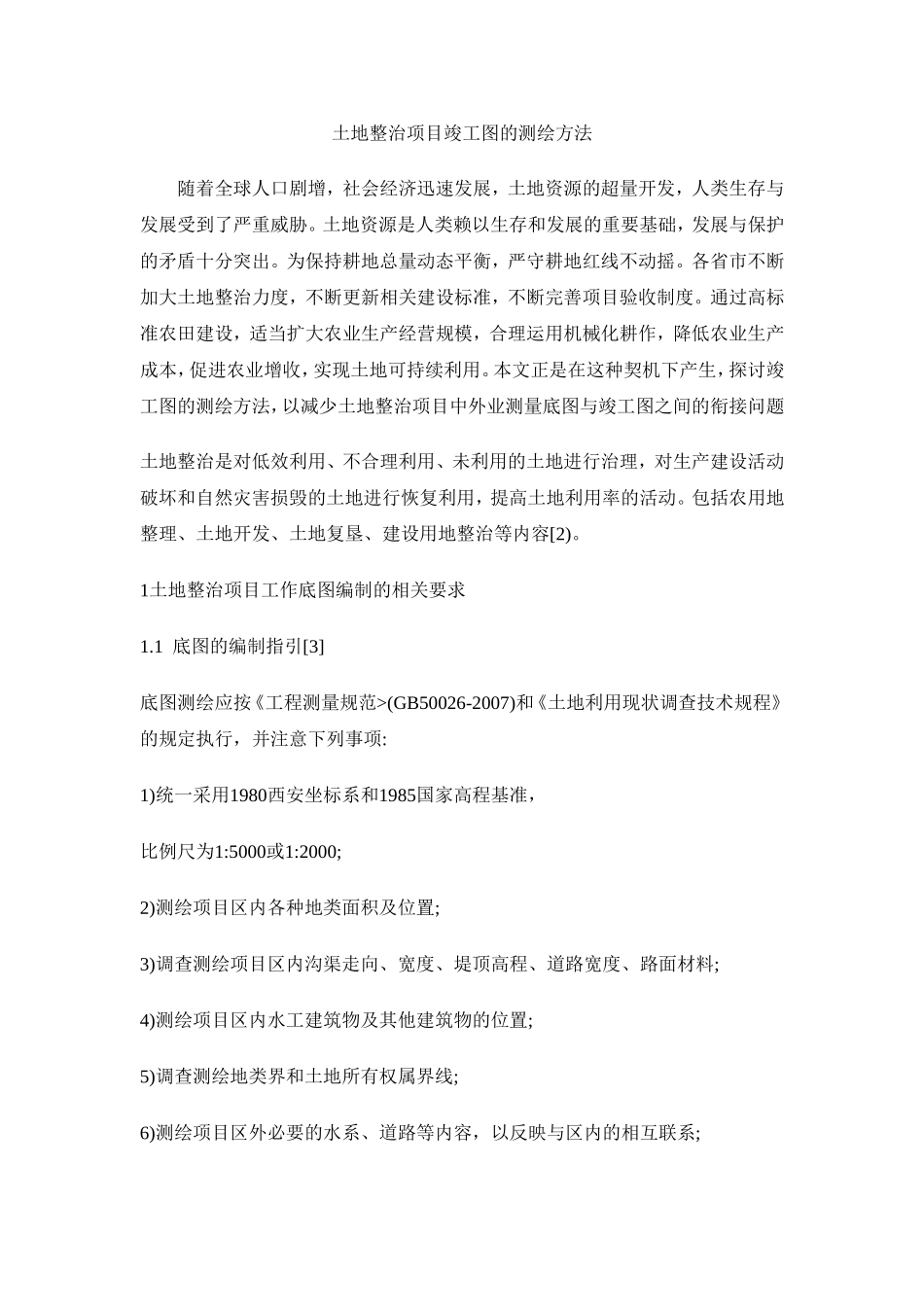

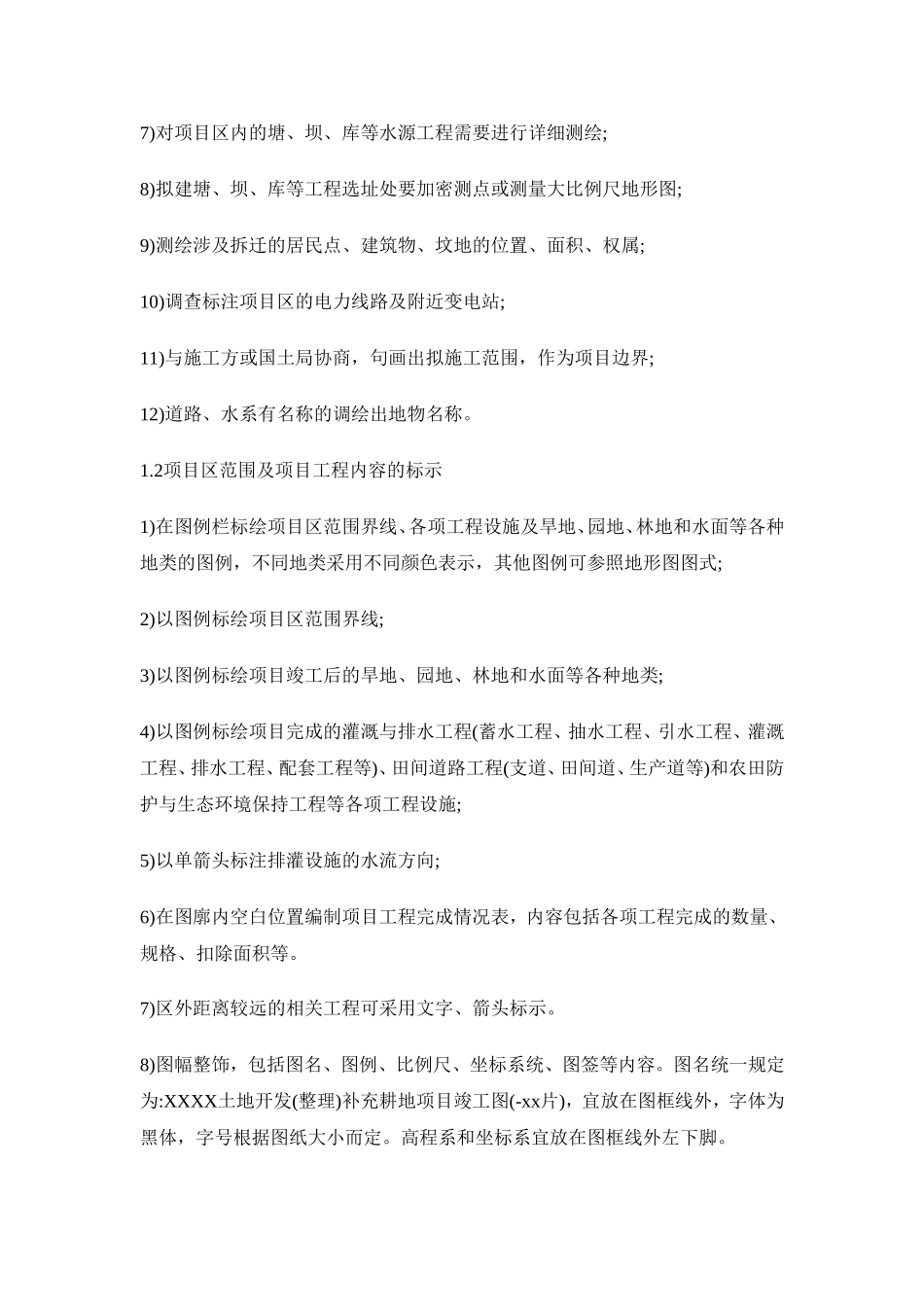

土地整治项目竣工图的测绘方法随着全球人口剧增，社会经济迅速发展，土地资源的超量开发，人类生存与发展受到了严重威胁。土地资源是人类赖以生存和发展的重要基础，发展与保护的矛盾十分突出。为保持耕地总量动态平衡，严守耕地红线不动摇。各省市不断加大土地整治力度，不断更新相关建设标准，不断完善项目验收制度。通过高标准农田建设，适当扩大农业生产经营规模，合理运用机械化耕作，降低农业生产成本，促进农业增收，实现土地可持续利用。本文正是在这种契机下产生，探讨竣工图的测绘方法，以减少土地整治项目中外业测量底图与竣工图之间的衔接问题土地整治是对低效利用、不合理利用、未利用的土地进行治理，对生产建设活动破坏和自然灾害损毁的土地进行恢复利用，提高土地利用率的活动。包括农用地整理、土地开发、土地复垦、建设用地整治等内容[2)。1土地整治项目工作底图编制的相关要求1.1底图的编制指引[3]底图测绘应按《工程测量规范>(GB50026-2007)和《土地利用现状调查技术规程》的规定执行，并注意下列事项:1)统一采用1980西安坐标系和1985国家高程基准，比例尺为1:5000或1:2000;2)测绘项目区内各种地类面积及位置;3)调查测绘项目区内沟渠走向、宽度、堤顶高程、道路宽度、路面材料;4)测绘项目区内水工建筑物及其他建筑物的位置;5)调查测绘地类界和土地所有权属界线;6)测绘项目区外必要的水系、道路等内容，以反映与区内的相互联系;7)对项目区内的塘、坝、库等水源工程需要进行详细测绘;8)拟建塘、坝、库等工程选址处要加密测点或测量大比例尺地形图;9)测绘涉及拆迁的居民点、建筑物、坟地的位置、面积、权属;10)调查标注项目区的电力线路及附近变电站;11)与施工方或国土局协商，句画出拟施工范围，作为项目边界;12)道路、水系有名称的调绘出地物名称。1.2项目区范围及项目工程内容的标示1)在图例栏标绘项目区范围界线、各项工程设施及旱地、园地、林地和水面等各种地类的图例，不同地类采用不同颜色表示，其他图例可参照地形图图式;2)以图例标绘项目区范围界线;3)以图例标绘项目竣工后的旱地、园地、林地和水面等各种地类;4)以图例标绘项目完成的灌溉与排水工程(蓄水工程、抽水工程、引水工程、灌溉工程、排水工程、配套工程等)、田间道路工程(支道、田间道、生产道等)和农田防护与生态环境保持工程等各项工程设施;5)以单箭头标注排灌设施的水流方向;6)在图廓内空白位置编制项目工程完成情况表，内容包括各项工程完成的数量、规格、扣除面积等。7)区外距离较远的相关工程可采用文字、箭头标示。8)图幅整饰，包括图名、图例、比例尺、坐标系统、图签等内容。图名统一规定为:XXXX土地开发(整理)补充耕地项目竣工图(-xx片)，宜放在图框线外，字体为黑体，字号根据图纸大小而定。高程系和坐标系宜放在图框线外左下脚。一般情况，土地整治项目中,外业测量作业人员和负责规划设计、竣工验收资料的作业人员不同。测量人员是按照地形图测绘标准进行外业特征点采集和内业成图精度控制比较严格、很少文字描述、图面标示相对复杂。编制规划设计和竣工资料的作业人员一般未从事过测绘工作，且不同地区不同测绘单位的图面表示方法有一定差异，使得编制竣工图的作业人员很难完全理解外业底图所表达的意思，造成二次调绘，浪费较多时间.测绘作业人员的底图图面按照地形图图式标绘，地形图图式的表示方法和土地整治项目的图例有一定差异，甚至有些土地整治项目中的常用地物(如:跌水、分水口、倒虹吸、有压水管)，测绘作业人员很少接触或根本不绘清楚或根据地形图图式简单标示的情况下，竣工图的知如何标示。这些很重要的地物在外业作业人员没有调图面很难处理，竣工资料无法完成，不能申请竣工验收。在测绘作业人员不了解土地整治项目的情况下，可能造成误测、漏测或图面表示不清。此类工程地物全部要编制竣工资料的人员现场调绘，工作就会显得没有效率,也大大提高了项目成本。2.2外业测量1)测量仪器包括全站仪、GPS-RTK。2)测量精度参照1:2α)()地形图测量标准，2m以下非工程地物可以不测。工程地物包括:跌水、涵管、人行桥、分水口、搜槽、沉砂池、消力池、斗农门、倒虹吸、下田...
