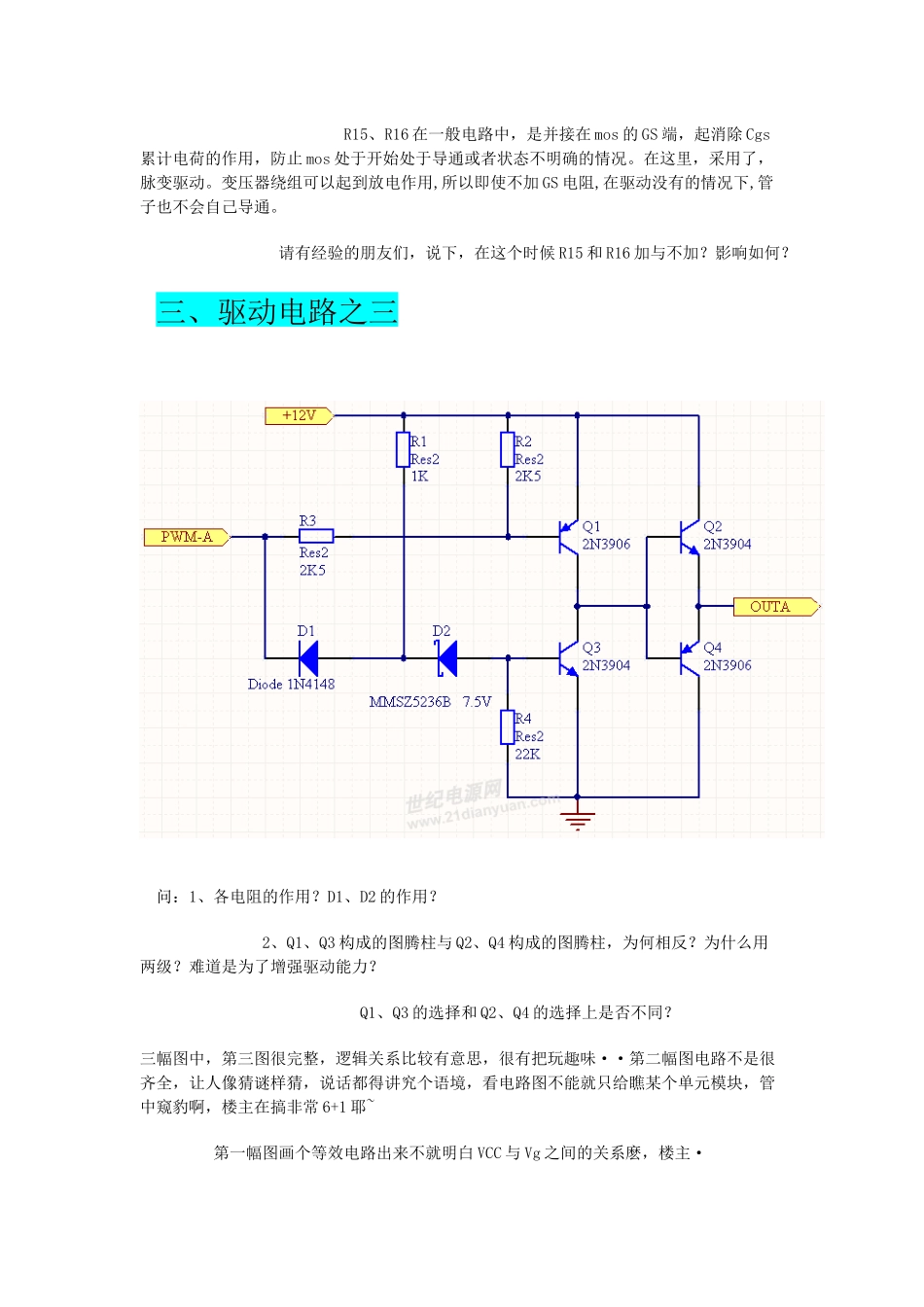

再谈图腾柱驱动电路之一、之二、之三汇总（注：根据davida的建议，觉得还是把这个三个帖子综合起来跟方便大家探讨。）一、驱动电路之一由于本人最近接触才saber，仿真能力有限，本想仿真，但实在是由于有关saber的基础东西还很多不会呢，所以只能请教大家了1、问：（1）在下面电路中，VCC的选择和哪些因素有关系？VCC和后级的mos管的Vgs电压相等吗？（2)NPN、PNP管子的选取的依据？三极管的电流Ic要满足什么样的条件才能驱动后端的mos？在下帖http://www.21dianyuan.com/bbs/2169.html15楼胡庄主曾提到“1）首先要确定的是你需要多少的驱动能力？要驱动的负载（一般可认为是功率管）有多少？以MOSFET为例，驱动其实就是对MOS的门级电容的充放电，这就要考虑你有几个MOS并联，门级电容有多大？MOS的Rg有多大，加上驱动回路寄生电感等，其实就是一个LRC串联回路。2）驱动能力用个简化的公式来算就是I=C*Du/Dt，MOS的门级电容先确定，再来考虑你准备要几V的门级电压，然后就是这个电压建立和消除的时间，也就牵涉到MOS的开通关断速度，这会直接影响到功率管的损耗及其它问题，如应力等。这几个想好了，所要的驱动电流也就出来了。3)得到这个所要的驱动电流，再考虑上驱动回路的一堆寄生参数等，也就可以推出你图腾柱电路需提供多少驱动电流（注意这是个脉冲电流）。”针对上边的内容我有些疑问：1、MOS属于单级型电压驱动器件，是栅极电压来控制漏极电流的，如果从表面理解的话，是不是只要保证栅极的电压达到Vgs就可以？和电流没有关系？？2、MOS管的门极电容是怎么确定的？是下图这些参数吗？二、驱动电路之二问：1、图中的C18的作用？二极管D是否有必要加？要加的话，起作用？2、R15、R16加与不加？R15、R16在一般电路中，是并接在mos的GS端，起消除Cgs累计电荷的作用，防止mos处于开始处于导通或者状态不明确的情况。在这里，采用了，脉变驱动。变压器绕组可以起到放电作用,所以即使不加GS电阻,在驱动没有的情况下,管子也不会自己导通。请有经验的朋友们，说下，在这个时候R15和R16加与不加？影响如何？三、驱动电路之三问：1、各电阻的作用？D1、D2的作用？2、Q1、Q3构成的图腾柱与Q2、Q4构成的图腾柱，为何相反？为什么用两级？难道是为了增强驱动能力？Q1、Q3的选择和Q2、Q4的选择上是否不同？三幅图中，第三图很完整，逻辑关系比较有意思，很有把玩趣味··第二幅图电路不是很齐全，让人像猜谜样猜，说话都得讲究个语境，看电路图不能就只给瞧某个单元模块，管中窥豹啊，楼主在搞非常6+1耶~第一幅图画个等效电路出来不就明白VCC与Vg之间的关系麽，楼主·楼主的电路分析有待加强，把《模电》，《电路》这两书来来回回翻看个五六七八遍，再回过头来分析这几幅图你就有自己的体会喇···第一幅图，实际上不经过等效电路就知道VCC应该和VGS差不多相等，但是仿真的时候就不一样了。还有就是虽然等效电路出来VCC≈VGS，但你给出的仿真结构却不是。你可能没太注意，通道A、B的幅格大小是不一样的，一个是5V/Div，一个是2V/Div，实际上都是5V，和V1的大小相等，这个multisim仿真我也做过，但结果和你的一样，不过现在我知道这个图的原因所在了。第二个图，实际上不需要完整的电路图，只是个图腾柱+脉变，只是有些疑问。不过还是很感谢嘿，我贴出的仿真图是想让你看：输出波形（信号）与输入信号（激励源）同步且同相，A、B幅值不一样是爲了看得清楚些（好区分），至于输出幅值，它不仅受VCC影响，也受V1制约，因为并联的@#￥%~^*&-（此省略数十字符）……所以，第三幅图中，D2的作用就基本明朗了，D1你再推敲推敲也就差不多了，至于Q1~Q4，你明白它们的逻辑关系没有明白了就知道它们不单是为了增强驱动能力而前后构造不一了~不过经过仿真，实际上输出幅值基本上和VCC有关，和输入V1关系不大我看了，saber中好像不用设置吧，因为看它的模型就是7.5V的你看看我的截图，在仿真中试一下就知道了嘛~对第一点中的那个问题也很感兴趣，MOS驱动应该是将驱动电压加在GS两端，I=Cdu/dt,但是对于驱动端来说，能做的只是提供一个良好的脉冲波形和足够的“能力”，至于实际的驱动电流为多少，是驱...
