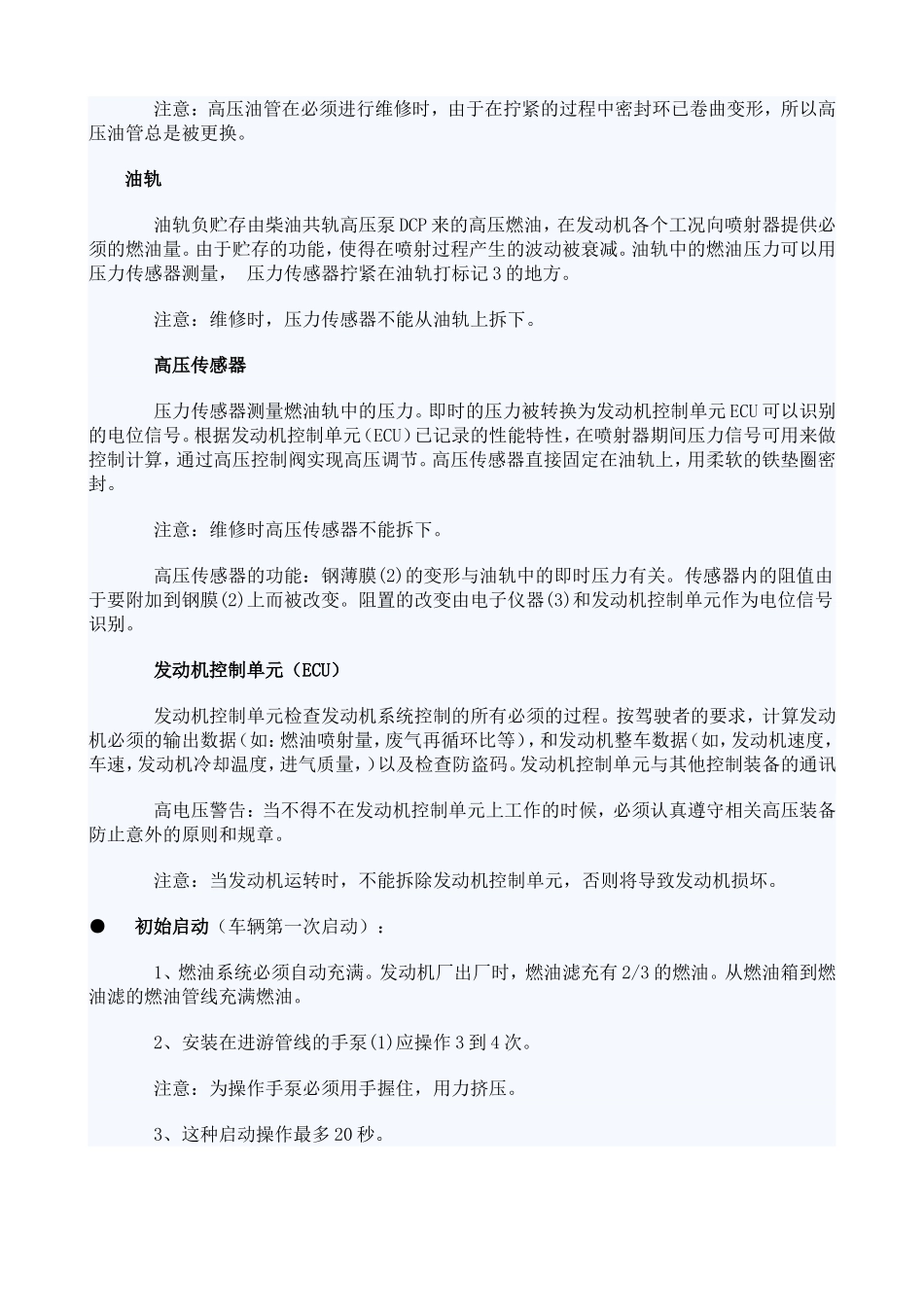

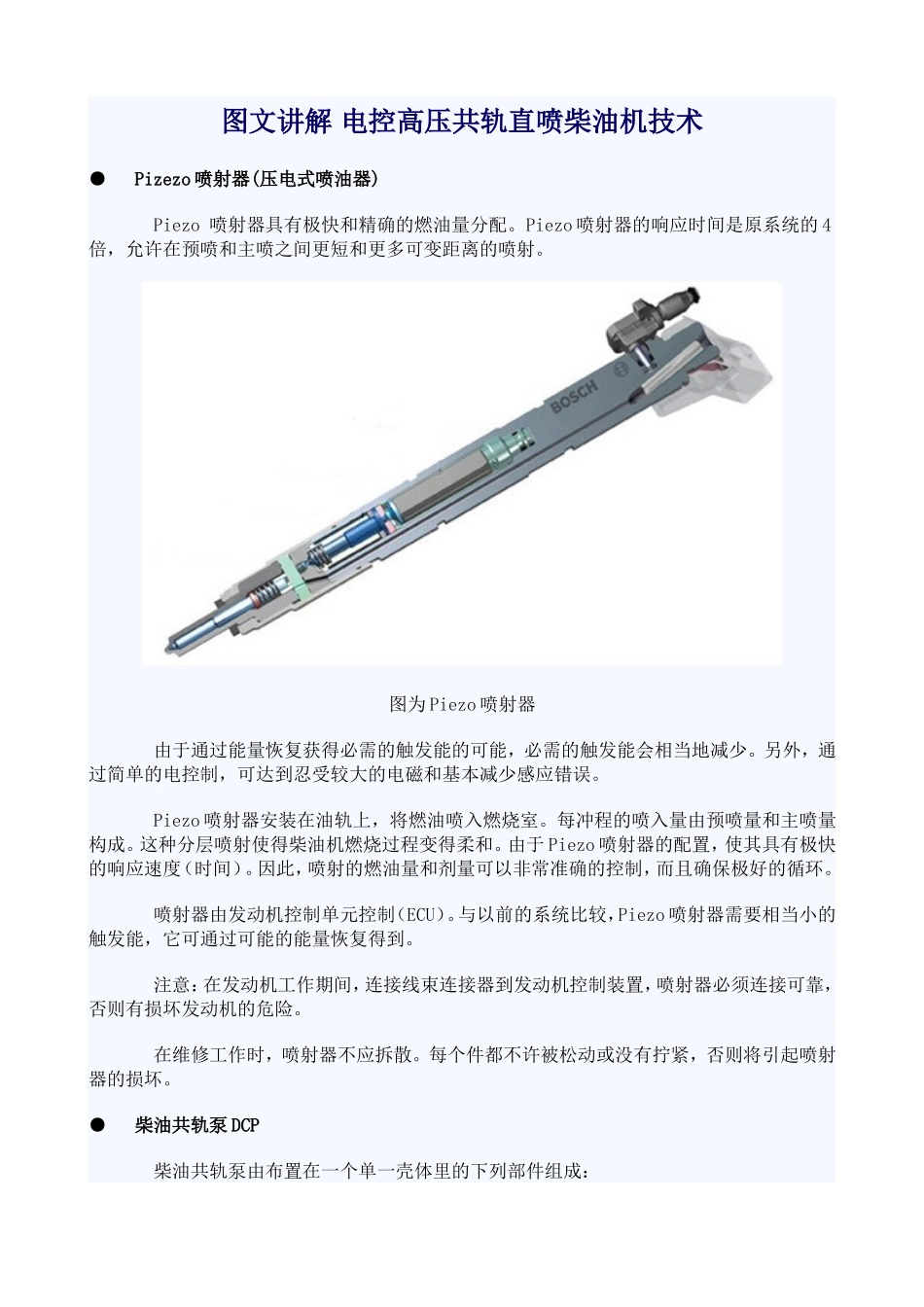

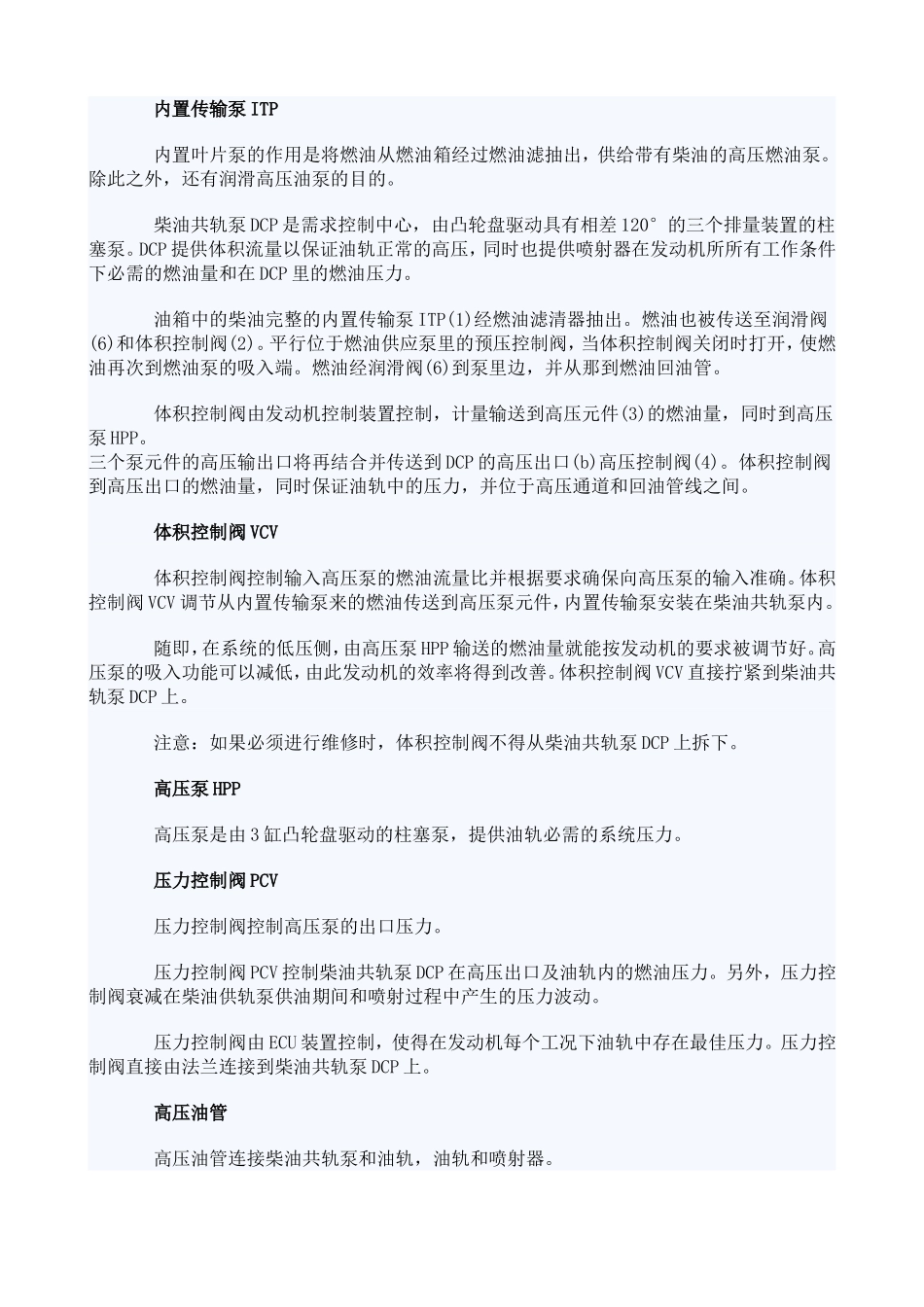

图文讲解电控高压共轨直喷柴油机技术●Pizezo喷射器(压电式喷油器)Piezo喷射器具有极快和精确的燃油量分配。Piezo喷射器的响应时间是原系统的4倍，允许在预喷和主喷之间更短和更多可变距离的喷射。图为Piezo喷射器由于通过能量恢复获得必需的触发能的可能，必需的触发能会相当地减少。另外，通过简单的电控制，可达到忍受较大的电磁和基本减少感应错误。Piezo喷射器安装在油轨上，将燃油喷入燃烧室。每冲程的喷入量由预喷量和主喷量构成。这种分层喷射使得柴油机燃烧过程变得柔和。由于Piezo喷射器的配置，使其具有极快的响应速度（时间）。因此，喷射的燃油量和剂量可以非常准确的控制，而且确保极好的循环。喷射器由发动机控制单元控制（ECU）。与以前的系统比较，Piezo喷射器需要相当小的触发能，它可通过可能的能量恢复得到。注意：在发动机工作期间，连接线束连接器到发动机控制装置，喷射器必须连接可靠，否则有损坏发动机的危险。在维修工作时，喷射器不应拆散。每个件都不许被松动或没有拧紧，否则将引起喷射器的损坏。●柴油共轨泵DCP柴油共轨泵由布置在一个单一壳体里的下列部件组成：内置传输泵ITP内置叶片泵的作用是将燃油从燃油箱经过燃油滤抽出，供给带有柴油的高压燃油泵。除此之外，还有润滑高压油泵的目的。柴油共轨泵DCP是需求控制中心，由凸轮盘驱动具有相差120°的三个排量装置的柱塞泵。DCP提供体积流量以保证油轨正常的高压，同时也提供喷射器在发动机所所有工作条件下必需的燃油量和在DCP里的燃油压力。油箱中的柴油完整的内置传输泵ITP(1)经燃油滤清器抽出。燃油也被传送至润滑阀(6)和体积控制阀(2)。平行位于燃油供应泵里的预压控制阀，当体积控制阀关闭时打开，使燃油再次到燃油泵的吸入端。燃油经润滑阀(6)到泵里边，并从那到燃油回油管。体积控制阀由发动机控制装置控制，计量输送到高压元件(3)的燃油量，同时到高压泵HPP。三个泵元件的高压输出口将再结合并传送到DCP的高压出口(b)高压控制阀(4)。体积控制阀到高压出口的燃油量，同时保证油轨中的压力，并位于高压通道和回油管线之间。体积控制阀VCV体积控制阀控制输入高压泵的燃油流量比并根据要求确保向高压泵的输入准确。体积控制阀VCV调节从内置传输泵来的燃油传送到高压泵元件，内置传输泵安装在柴油共轨泵内。随即，在系统的低压侧，由高压泵HPP输送的燃油量就能按发动机的要求被调节好。高压泵的吸入功能可以减低，由此发动机的效率将得到改善。体积控制阀VCV直接拧紧到柴油共轨泵DCP上。注意：如果必须进行维修时，体积控制阀不得从柴油共轨泵DCP上拆下。高压泵HPP高压泵是由3缸凸轮盘驱动的柱塞泵，提供油轨必需的系统压力。压力控制阀PCV压力控制阀控制高压泵的出口压力。压力控制阀PCV控制柴油共轨泵DCP在高压出口及油轨内的燃油压力。另外，压力控制阀衰减在柴油供轨泵供油期间和喷射过程中产生的压力波动。压力控制阀由ECU装置控制，使得在发动机每个工况下油轨中存在最佳压力。压力控制阀直接由法兰连接到柴油共轨泵DCP上。高压油管高压油管连接柴油共轨泵和油轨，油轨和喷射器。注意：高压油管在必须进行维修时，由于在拧紧的过程中密封环已卷曲变形，所以高压油管总是被更换。油轨油轨负贮存由柴油共轨高压泵DCP来的高压燃油，在发动机各个工况向喷射器提供必须的燃油量。由于贮存的功能，使得在喷射过程产生的波动被衰减。油轨中的燃油压力可以用压力传感器测量，压力传感器拧紧在油轨打标记3的地方。注意：维修时，压力传感器不能从油轨上拆下。高压传感器压力传感器测量燃油轨中的压力。即时的压力被转换为发动机控制单元ECU可以识别的电位信号。根据发动机控制单元（ECU）已记录的性能特性，在喷射器期间压力信号可用来做控制计算，通过高压控制阀实现高压调节。高压传感器直接固定在油轨上，用柔软的铁垫圈密封。注意：维修时高压传感器不能拆下。高压传感器的功能：钢薄膜(2)的变形与油轨中的即时压力有关。传感器内的阻值由于要附加到钢膜(2)上而被改变。阻置的改变由电子仪器(3)和发动机控制单元作为电位信号识别。发动机控制单元（ECU）发动机控制单元检查发动机系统控制的...
