图形学实验指导书2009(1)VIP免费

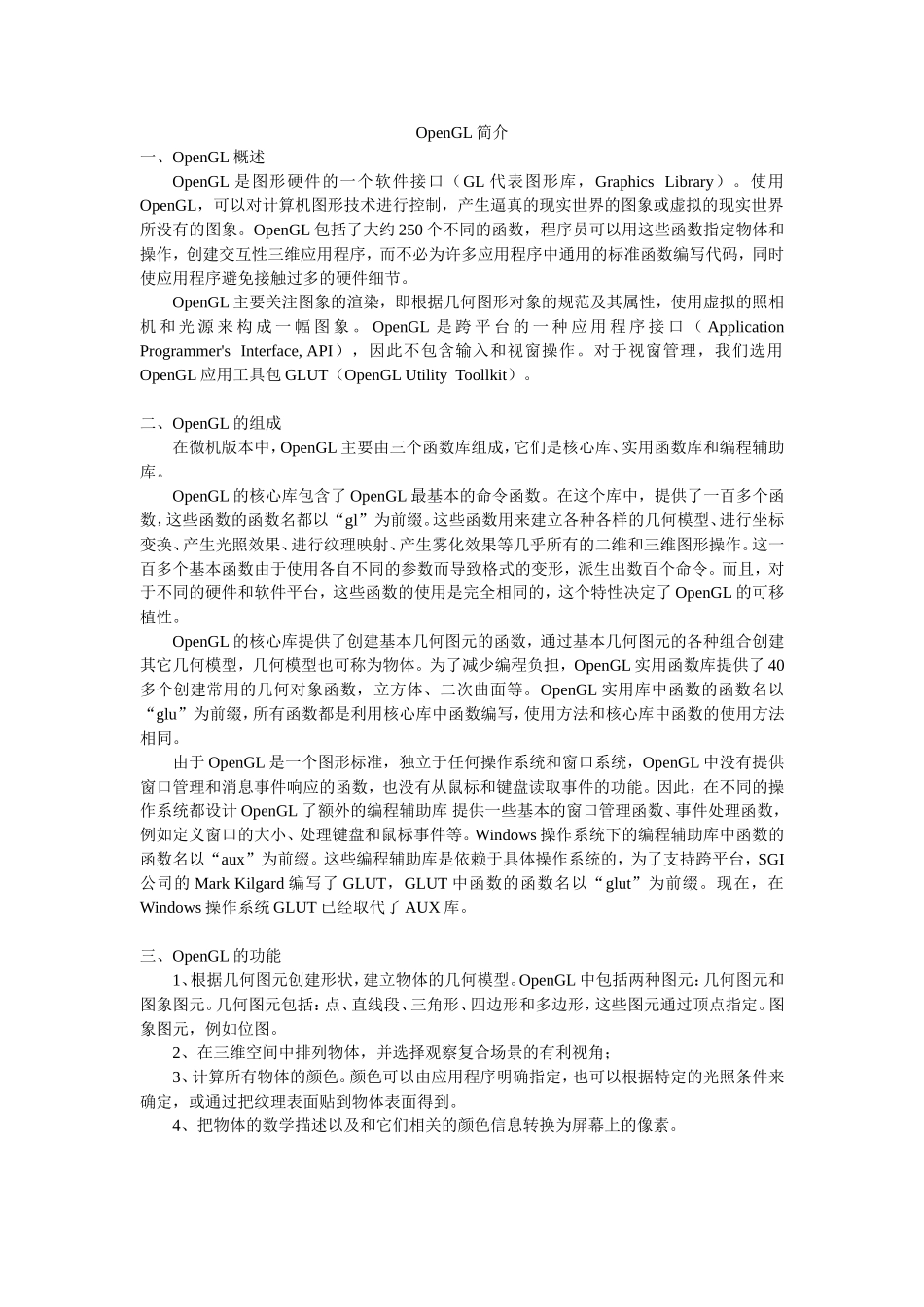

图形学实验指导书2009(1)_第1页
1/12

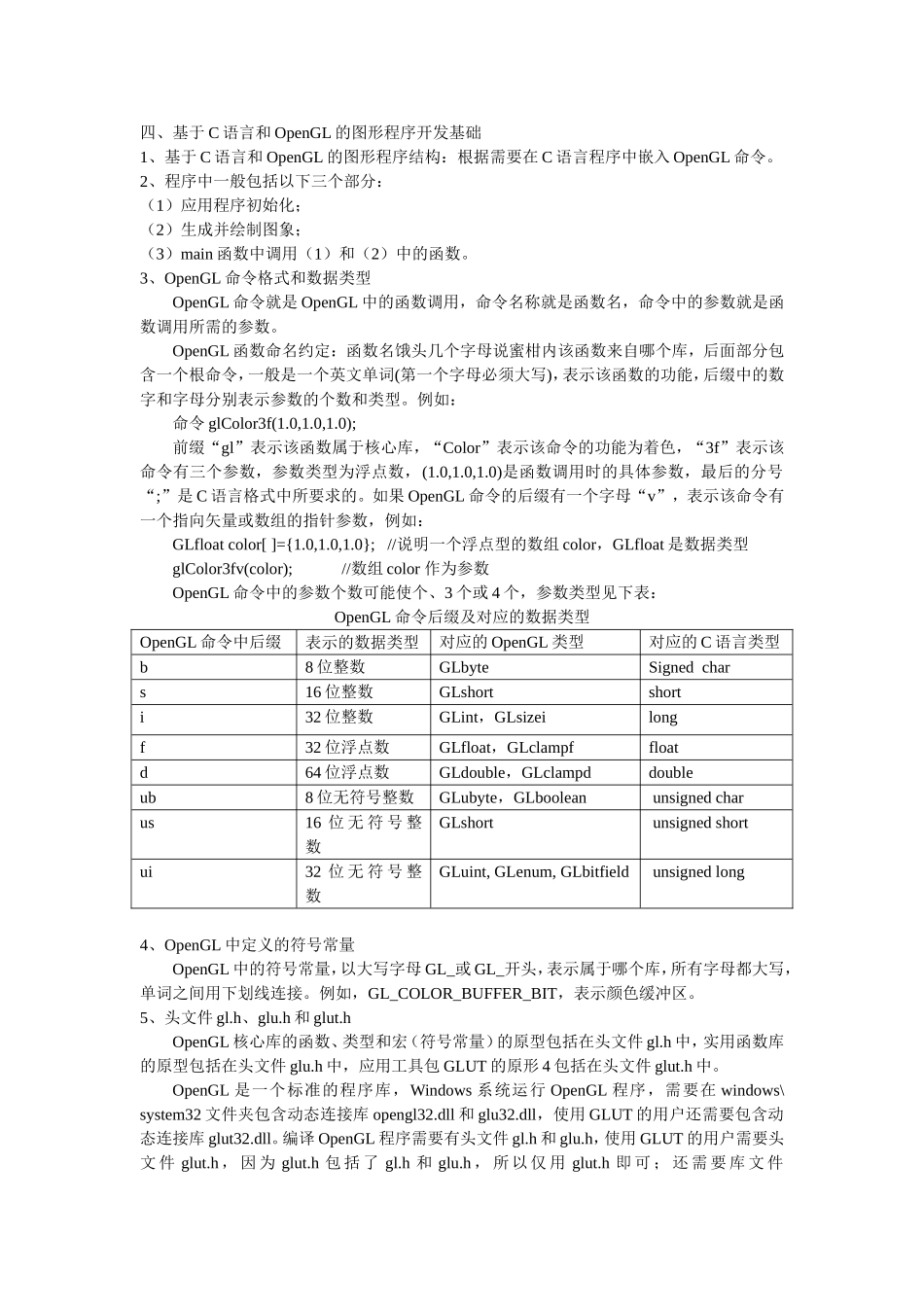

图形学实验指导书2009(1)_第2页
2/12

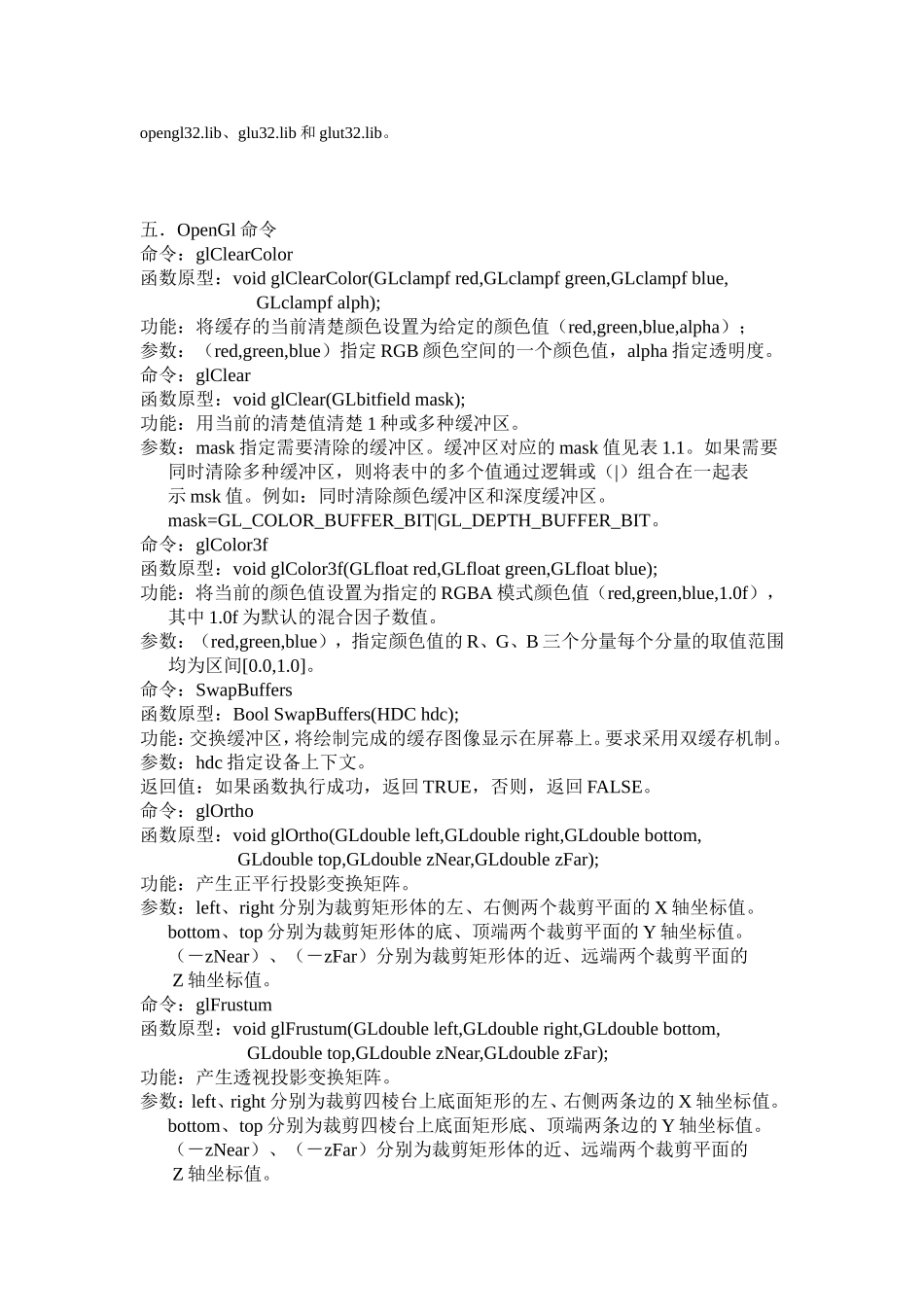

图形学实验指导书2009(1)_第3页
3/12
OpenGL简介一、OpenGL概述OpenGL是图形硬件的一个软件接口(GL代表图形库,GraphicsLibrary)。使用OpenGL,可以对计算机图形技术进行控制,产生逼真的现实世界的图象或虚拟的现实世界所没有的图象。OpenGL包括了大约250个不同的函数,程序员可以用这些函数指定物体和操作,创建交互性三维应用程序,而不必为许多应用程序中通用的标准函数编写代码,同时使应用程序避免接触过多的硬件细节。OpenGL主要关注图象的渲染,即根据几何图形对象的规范及其属性,使用虚拟的照相机和光源来构成一幅图象。OpenGL是跨平台的一种应用程序接口(ApplicationProgrammer'sInterface,API),因此不包含输入和视窗操作。对于视窗管理,我们选用OpenGL应用工具包GLUT(OpenGLUtilityToollkit)。二、OpenGL的组成在微机版本中,OpenGL主要由三个函数库组成,它们是核心库、实用函数库和编程辅助库。OpenGL的核心库包含了OpenGL最基本的命令函数。在这个库中,提供了一百多个函数,这些函数的函数名都以“gl”为前缀。这些函数用来建立各种各样的几何模型、进行坐标变换、产生光照效果、进行纹理映射、产生雾化效果等几乎所有的二维和三维图形操作。这一百多个基本函数由于使用各自不同的参数而导致格式的变形,派生出数百个命令。而且,对于不同的硬件和软件平台,这些函数的使用是完全相同的,这个特性决定了OpenGL的可移植性。OpenGL的核心库提供了创建基本几何图元的函数,通过基本几何图元的各种组合创建其它几何模型,几何模型也可称为物体。为了减少编程负担,OpenGL实用函数库提供了40多个创建常用的几何对象函数,立方体、二次曲面等。OpenGL实用库中函数的函数名以“glu”为前缀,所有函数都是利用核心库中函数编写,使用方法和核心库中函数的使用方法相同。由于OpenGL是一个图形标准,独立于任何操作系统和窗口系统,OpenGL中没有提供窗口管理和消息事件响应的函数,也没有从鼠标和键盘读取事件的功能。因此,在不同的操作系统都设计OpenGL了额外的编程辅助库提供一些基本的窗口管理函数、事件处理函数,例如定义窗口的大小、处理键盘和鼠标事件等。Windows操作系统下的编程辅助库中函数的函数名以“aux”为前缀。这些编程辅助库是依赖于具体操作系统的,为了支持跨平台,SGI公司的MarkKilgard编写了GLUT,GLUT中函数的函数名以“glut”为前缀。现在,在Windows操作系统GLUT已经取代了AUX库。三、OpenGL的功能1、根据几何图元创建形状,建立物体的几何模型。OpenGL中包括两种图元:几何图元和图象图元。几何图元包括:点、直线段、三角形、四边形和多边形,这些图元通过顶点指定。图象图元,例如位图。2、在三维空间中排列物体,并选择观察复合场景的有利视角;3、计算所有物体的颜色。颜色可以由应用程序明确指定,也可以根据特定的光照条件来确定,或通过把纹理表面贴到物体表面得到。4、把物体的数学描述以及和它们相关的颜色信息转换为屏幕上的像素。四、基于C语言和OpenGL的图形程序开发基础1、基于C语言和OpenGL的图形程序结构:根据需要在C语言程序中嵌入OpenGL命令。2、程序中一般包括以下三个部分:(1)应用程序初始化;(2)生成并绘制图象;(3)main函数中调用(1)和(2)中的函数。3、OpenGL命令格式和数据类型OpenGL命令就是OpenGL中的函数调用,命令名称就是函数名,命令中的参数就是函数调用所需的参数。OpenGL函数命名约定:函数名饿头几个字母说蜜柑内该函数来自哪个库,后面部分包含一个根命令,一般是一个英文单词(第一个字母必须大写),表示该函数的功能,后缀中的数字和字母分别表示参数的个数和类型。例如:命令glColor3f(1.0,1.0,1.0);前缀“gl”表示该函数属于核心库,“Color”表示该命令的功能为着色,“3f”表示该命令有三个参数,参数类型为浮点数,(1.0,1.0,1.0)是函数调用时的具体参数,最后的分号“;”是C语言格式中所要求的。如果OpenGL命令的后缀有一个字母“v”,表示该命令有一个指向矢量或数组的指针参数,例如:GLfloatcolor[]={1.0,1.0,1.0};//说明一个浮点型的数组color,GLfloat是数据类型glColor3fv(color);//数组color作为参数OpenGL命令中...
