图纸会审记录(完整版)VIP免费

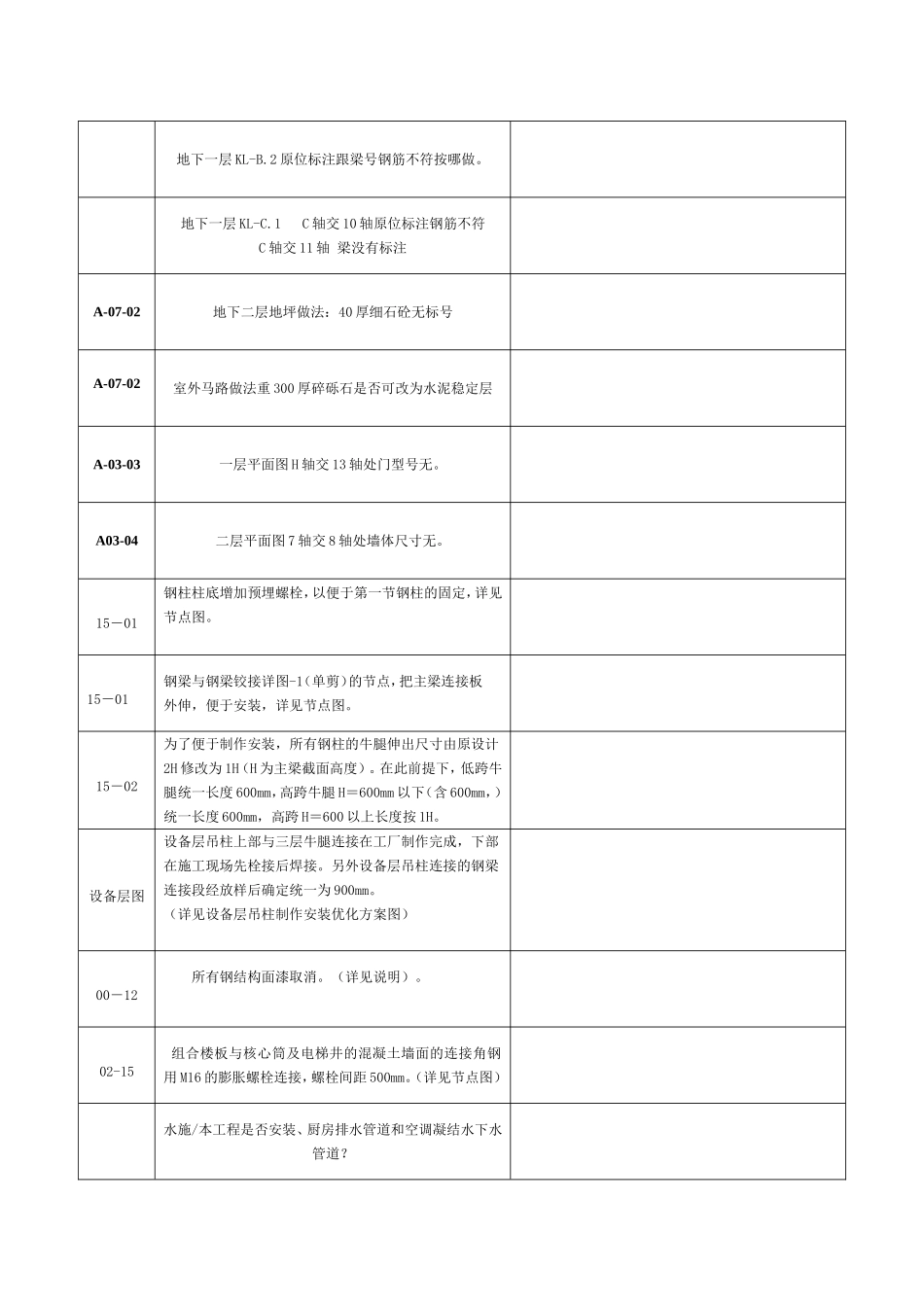

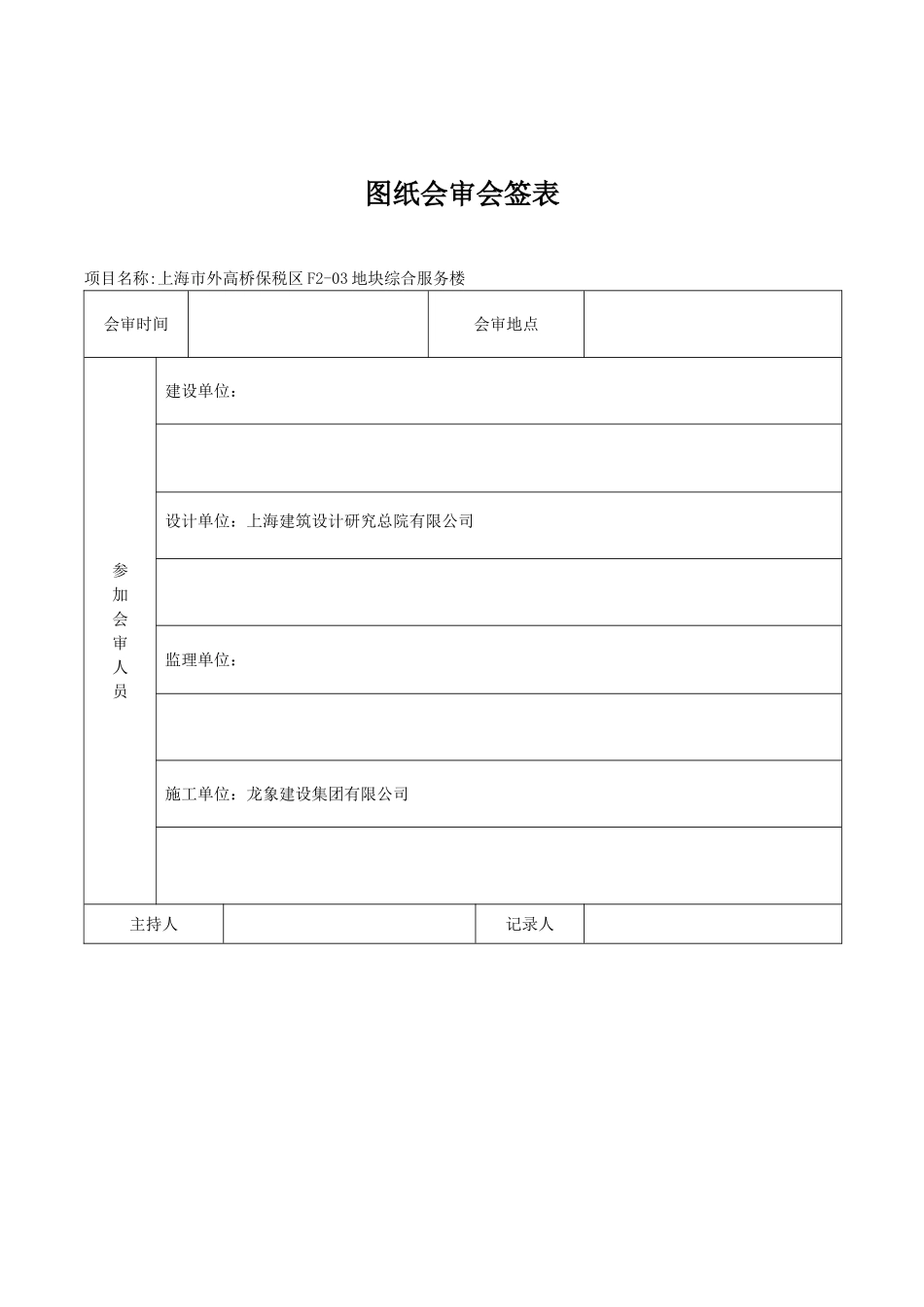

图纸会审会签表项目名称:上海市外高桥保税区F2-03地块综合服务楼会审时间会审地点参加会审人员建设单位：设计单位：上海建筑设计研究总院有限公司监理单位：施工单位：龙象建设集团有限公司主持人记录人建设单位：（公章）代表：设计单位：（公章）代表：监理单位：（公章）代表：施工单位：（公章）代表：图纸会审记录KJ-207工程名称外高桥保税区F2-03地块综合服务楼设计单位上海建筑设计研究院有限公司施工单位龙象建设集团有限公司图号对图纸存在的疑问设计答复S-01-02集水井大样图尺寸及放坡比例未注明.S-01-02地下室底板高低跨的做法?S-13-05A-03-02L轴交12-13轴处的排水沟位置与梁重叠.3轴交D-F轴处的排水沟位置与梁重叠.注明:S-13-05建筑地下一层平面图中排水沟深300.A-05-09建施图中排水沟深60.A-07-02地下室外墙大样中,挡土墙砖胎膜为120.是否改为240.S-01-02电梯井及集水井是否同底板厚.GBZ1-2墙和柱尺寸不符GBK2-3图和钢筋不符GBZ5-5平面上与节点不符GBZ6-6柱节点少尺寸GBZ6-5柱节点少尺寸总平面图上的建筑物坐标角点不够地下一层KL-B.2原位标注跟梁号钢筋不符按哪做。地下一层KL-C.1C轴交10轴原位标注钢筋不符C轴交11轴梁没有标注A-07-02地下二层地坪做法：40厚细石砼无标号A-07-02室外马路做法重300厚碎砾石是否可改为水泥稳定层A-03-03一层平面图H轴交13轴处门型号无。A03-04二层平面图7轴交8轴处墙体尺寸无。15－01钢柱柱底增加预埋螺栓，以便于第一节钢柱的固定，详见节点图。15－01钢梁与钢梁铰接详图-1（单剪）的节点，把主梁连接板外伸，便于安装，详见节点图。15－02为了便于制作安装，所有钢柱的牛腿伸出尺寸由原设计2H修改为1H（H为主梁截面高度）。在此前提下，低跨牛腿统一长度600mm，高跨牛腿H＝600mm以下（含600mm，）统一长度600mm，高跨H＝600以上长度按1H。设备层图设备层吊柱上部与三层牛腿连接在工厂制作完成，下部在施工现场先栓接后焊接。另外设备层吊柱连接的钢梁连接段经放样后确定统一为900mm。（详见设备层吊柱制作安装优化方案图）00－12所有钢结构面漆取消。（详见说明）。02-15组合楼板与核心筒及电梯井的混凝土墙面的连接角钢用M16的膨胀螺栓连接，螺栓间距500mm。（详见节点图）水施/本工程是否安装、厨房排水管道和空调凝结水下水管道？P-02-01水施/B2层M-4轴至M-14轴处一个集水井是否能满足排水？电施/所有楼层里的电力桥架、通风管道、消防管道、排水管道的标高要求请在图纸中标明。电施/请在电力、通风设计图标出电力桥架支架和通风管道的支架制作安装的要求和说明。电施/为了施工便利能否在动力电力平面图纸中标出管线的规格。记录人：时间：2017年2月16日
