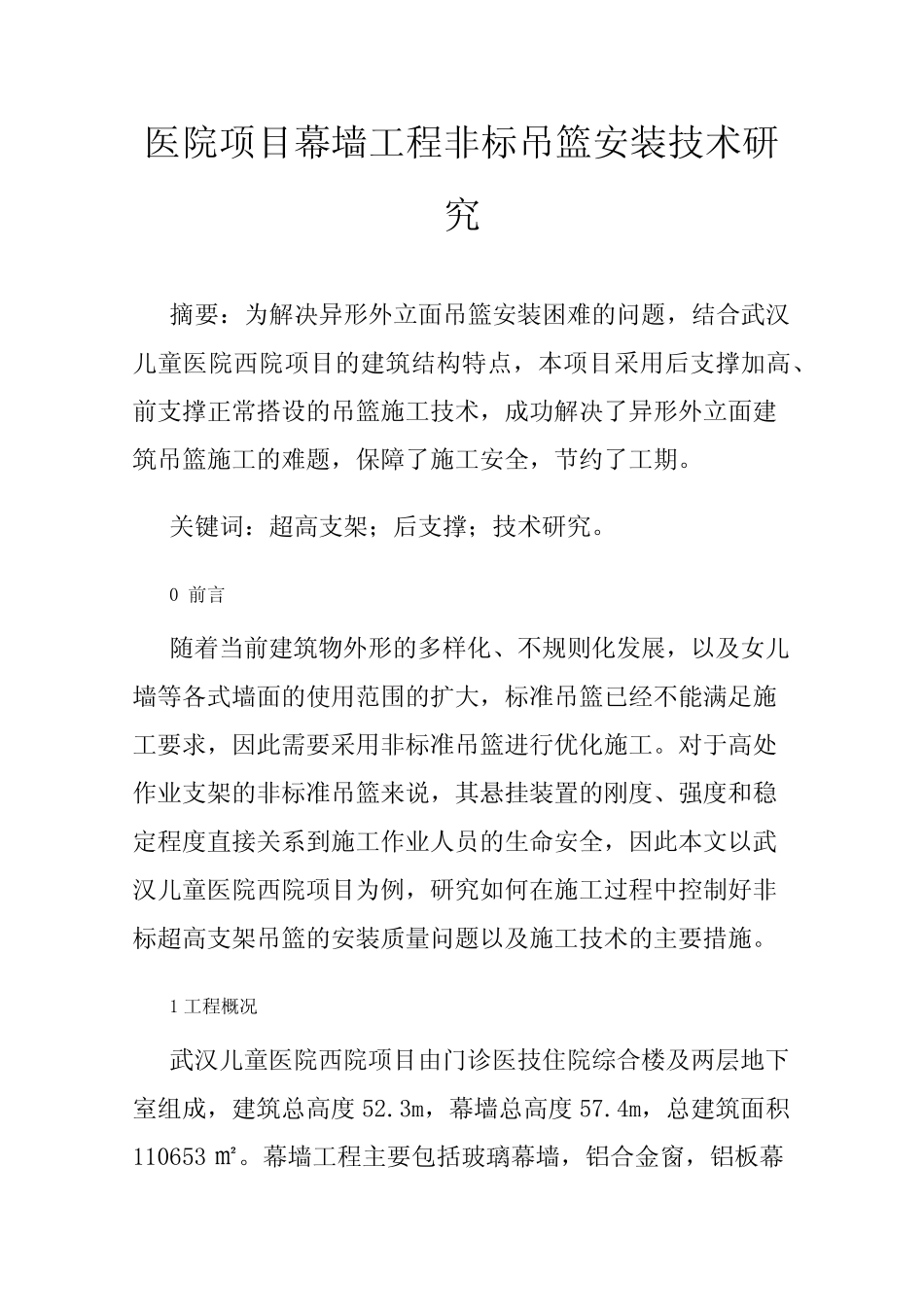

医院项目幕墙工程非标吊篮安装技术研究 _第1页
1/12

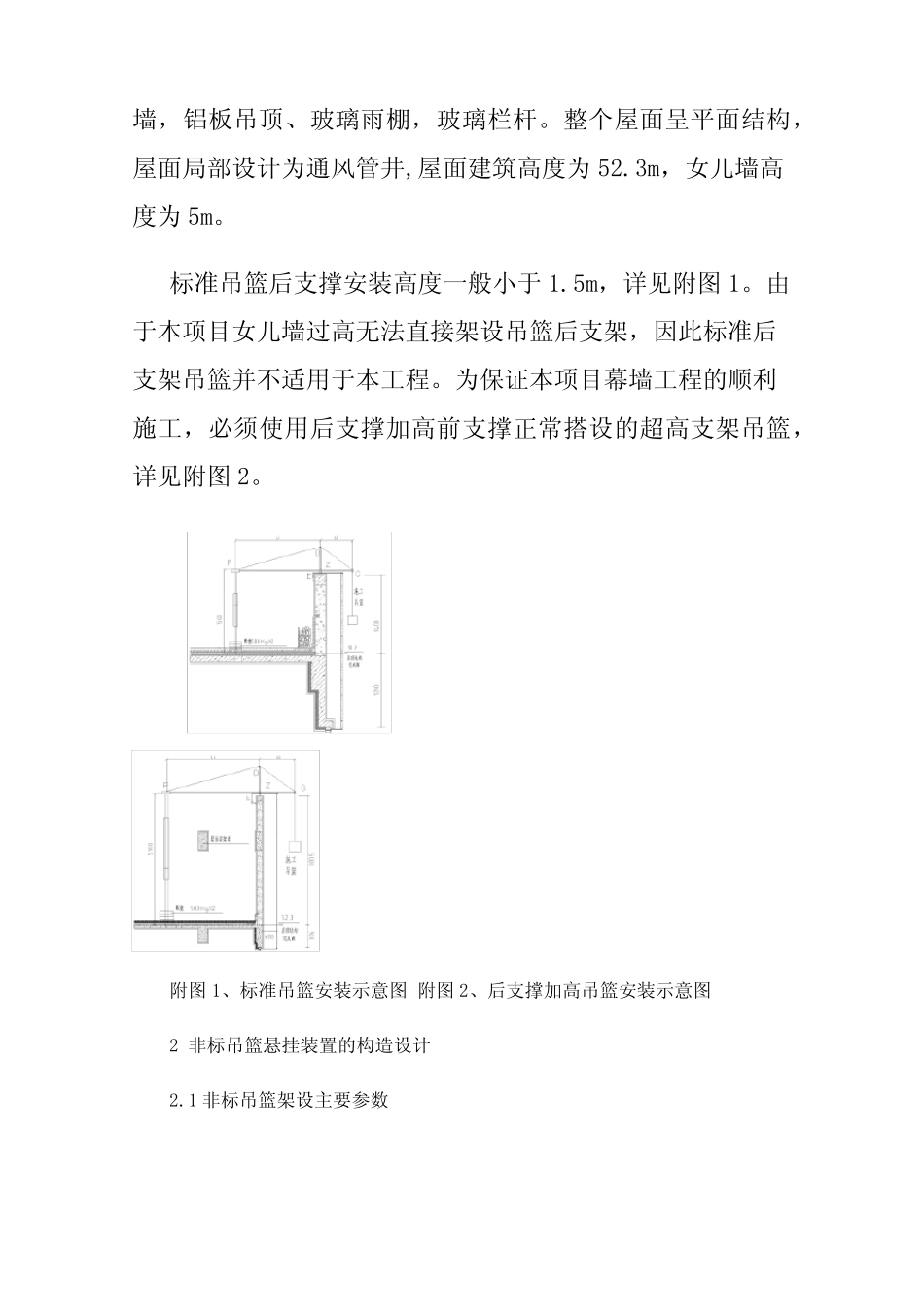

医院项目幕墙工程非标吊篮安装技术研究 _第2页
2/12
医院项目幕墙工程非标吊篮安装技术研究摘要:为解决异形外立面吊篮安装困难的问题,结合武汉儿童医院西院项目的建筑结构特点,本项目采用后支撑加高、前支撑正常搭设的吊篮施工技术,成功解决了异形外立面建筑吊篮施工的难题,保障了施工安全,节约了工期。关键词:超高支架;后支撑;技术研究。0前言随着当前建筑物外形的多样化、不规则化发展,以及女儿墙等各式墙面的使用范围的扩大,标准吊篮已经不能满足施工要求,因此需要采用非标准吊篮进行优化施工。对于高处作业支架的非标准吊篮来说,其悬挂装置的刚度、强度和稳定程度直接关系到施工作业人员的生命安全,因此本文以武汉儿童医院西院项目为例,研究如何在施工过程中控制好非标超高支架吊篮的安装质量问题以及施工技术的主要措施。1工程概况武汉儿童医院西院项目由门诊医技住院综合楼及两层地下室组成,建筑总高度52.3m,幕墙总高度57.4m,总建筑面积110653㎡。幕墙工程主要包括玻璃幕墙,铝合金窗,铝板幕墙,铝板吊顶、玻璃雨棚,玻璃栏杆。整个屋面呈平面结构,屋面局部设计为通风管井,屋面建筑高度为52.3m,女儿墙高度为5m。标准吊篮后支撑安装高度一般小于1.5m,详见附图1。由于本项目女儿墙过高无法直接架设吊篮后支架,因此标准后支架吊篮并不适用于本工程。为保证本项目幕墙工程的顺利施工,必须使用后支撑加高前支撑正常搭设的超高支架吊篮,详见附图2。附图1、标准吊篮安装示意图附图2、后支撑加高吊篮安装示意图2非标吊篮悬挂装置的构造设计2.1非标吊篮架设主要参数吊篮架设高度5.1m,前挑1.5m,吊篮离墙体0.8m,前后支架间距为4.5m,每个支腿配20个配重块,每个配重块重25Kg,吊篮额定荷载630Kg,两台吊篮之间距离0.6m。2.2高支架加固方式吊篮安装时吊篮前支架正常架设,采用M14*100膨胀螺栓与200*200*8镀锌钢板连接的方式将前支架与女儿墙固定,固定处采用6mm厚外加强肋钢板加固,后支架加高使之配重落于屋面,后加高支架用50×50×4mm角钢采用剪刀撑形式将两台吊篮相邻的两支架加固,增加支架稳定性防止侧翻。3非标吊篮的受力分析及验算3.1非标吊篮悬挂机构受力分析因该悬挂机构在PDG之间使用拉攀绳固定故可对该悬挂机构PDGE作整体分析。如附图4所示,E点处为支撑点,P为后支座上悬挂的配重块,G点为吊篮吊点位置。吊篮对G点的拉力通过拉攀钢丝绳传导到PDG,即G的拉力传导到悬挂机构的后端,增加了整体悬挂机构的安全性。附图3、非标吊篮防倾斜安装示意图附图4、非标吊篮悬挂机构受力示意图对该悬挂机构受力进行简化得,E点为铰支座,P点配重块为固定较支座。其中吊篮载重为630Kg,自重为580Kg。又因两个悬挂机构吊一个吊篮.故单一悬挂机构的G吊点受力为:FG=(630Kg+580Kg)×10N/Kg÷2=6050N根据静力平衡:Mw+FG=FE,Mw·PZ=FG·ZG。可以得到:Mw=2017N,FE=8067N3.2悬挂机构荷载工况计算悬挂机构基本参数本工程中将采用无锡凤鸿机械制造有限公司生产的ZLP630型高处作业吊篮,相关参数详见表1。施工过程中吊篮上不能超过2名安装工人,需安装的材料从楼层内拿到工人手中,不允许在吊篮上堆放材料。因此载荷计算如下:2名安装工人体重:≈75Kg×2×1.1(动载荷系数)≈165Kg安装工具重量:≈10Kg×1.2(静载荷系数)≈12kg材料转接件重量:60.5Kg总重量FG1=60.5Kg+165Kg+12Kg=237.5Kg表1、ZLP630吊篮性能参数项目名称技术数据备注额定载重630Kg包括作业人员在内的施工荷载悬吊平台规格长6m×宽0.69m×高1.18m提升机构型号LTD6.30制动力矩15.2N.m悬挂机构装置装置前梁额定伸出量1.1-1.7M最大伸出量不大于1.7m悬挂支架调节高度1.15m-1.75m调节间距10cm质量平衡配重1000Kg实际安装时偏于安全,每台1t悬挂机构350Kg不含配重整机(除配重)820Kg含最长平台6m金属构件及电器(2)经实际测量计算得出以下重量:①工作平台质量(以最长的6米平台计算):FG2=217Kg×1.2(静载荷系数)=260.4Kg②此工程施工最大荷载:FG1=237.5Kg③提升机:48Kg×2×1.2(静载荷系数)=115.2Kg④电器箱:15Kg×1.2(静载荷系数)=18Kg⑤安全锁:5Kg×2×1.2(静载荷系数)=12Kg⑥钢丝绳以长度100m计算:30Kg×2×1.2(静载荷系数)=72Kg⑦电缆线以...
