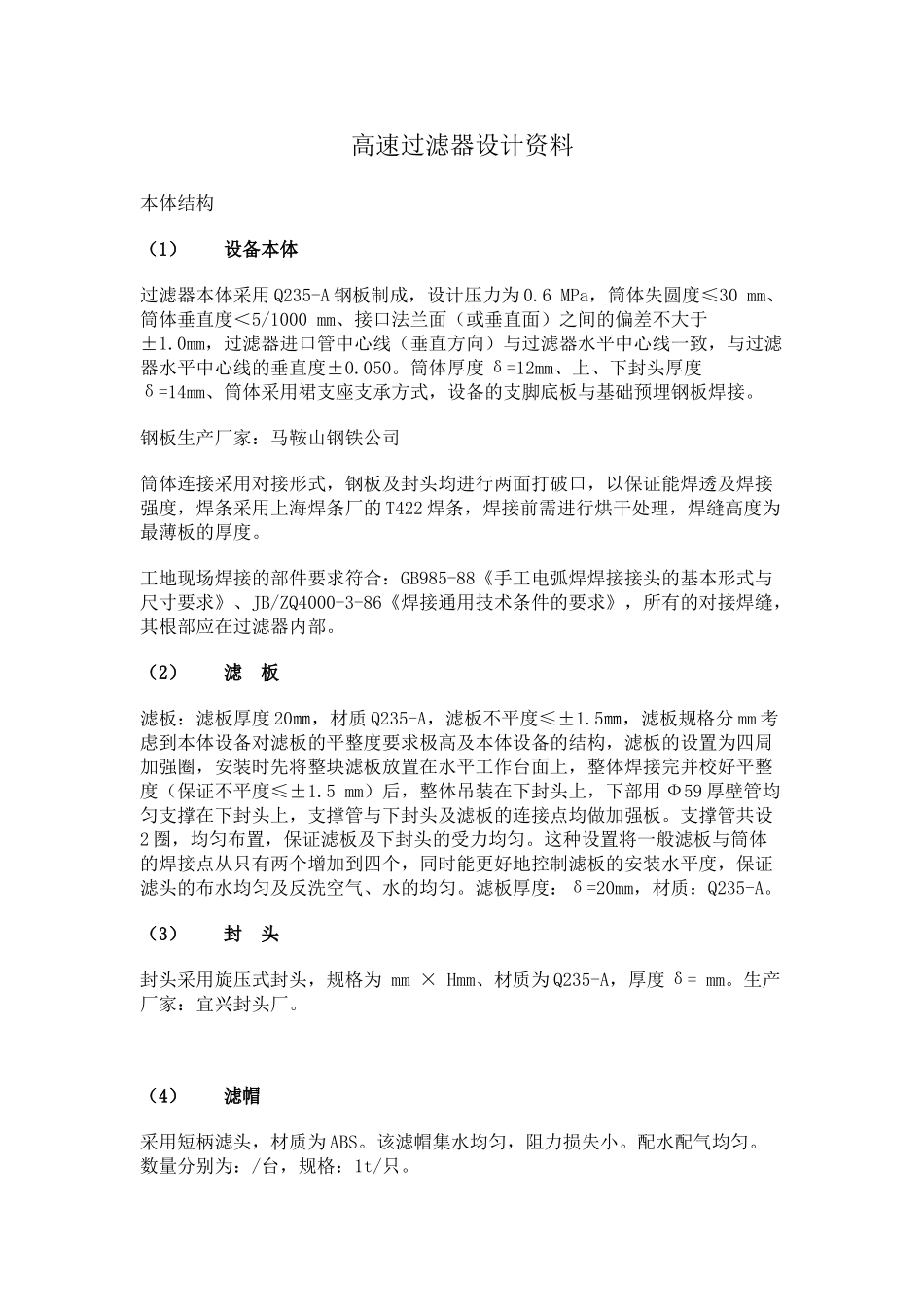

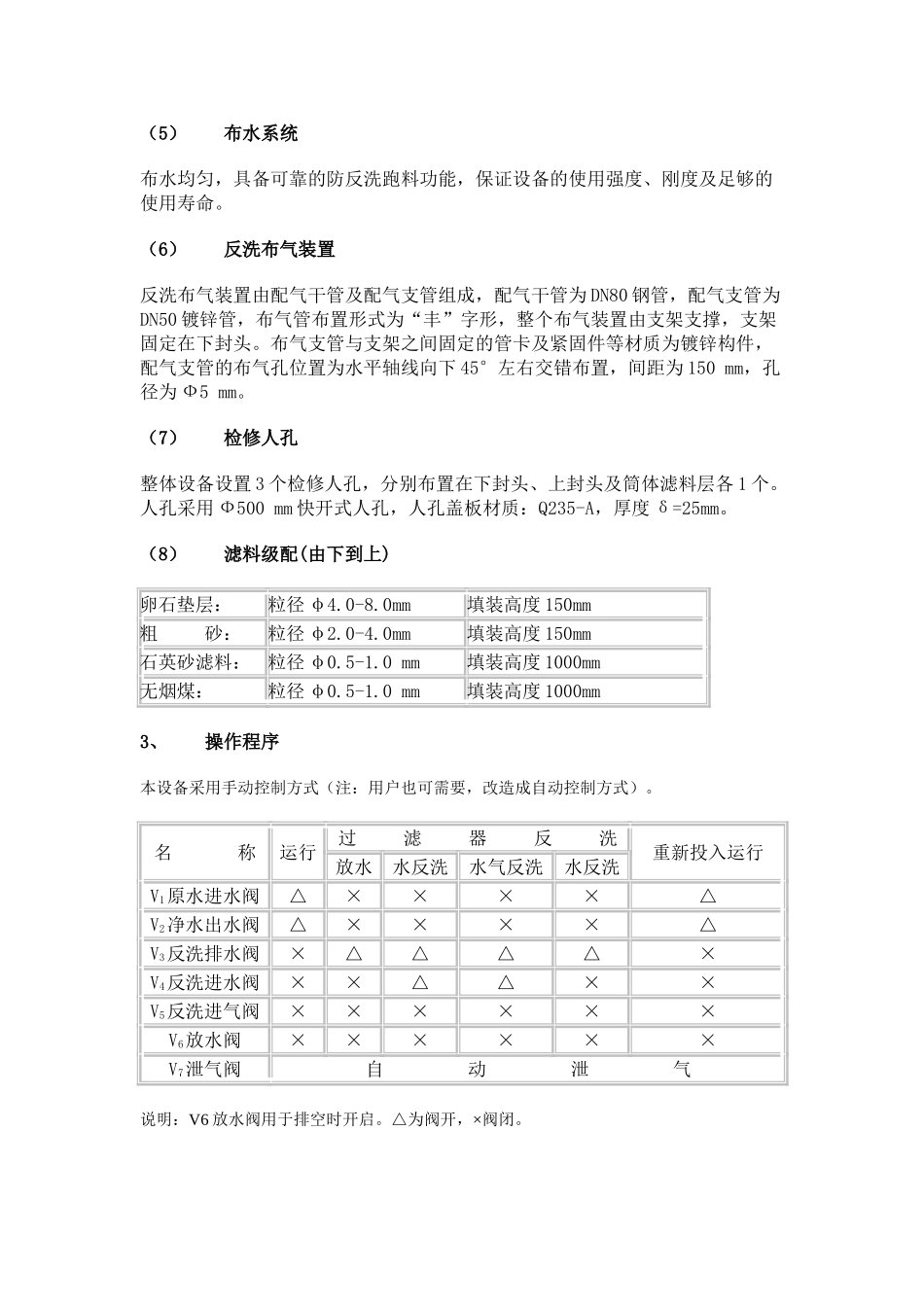

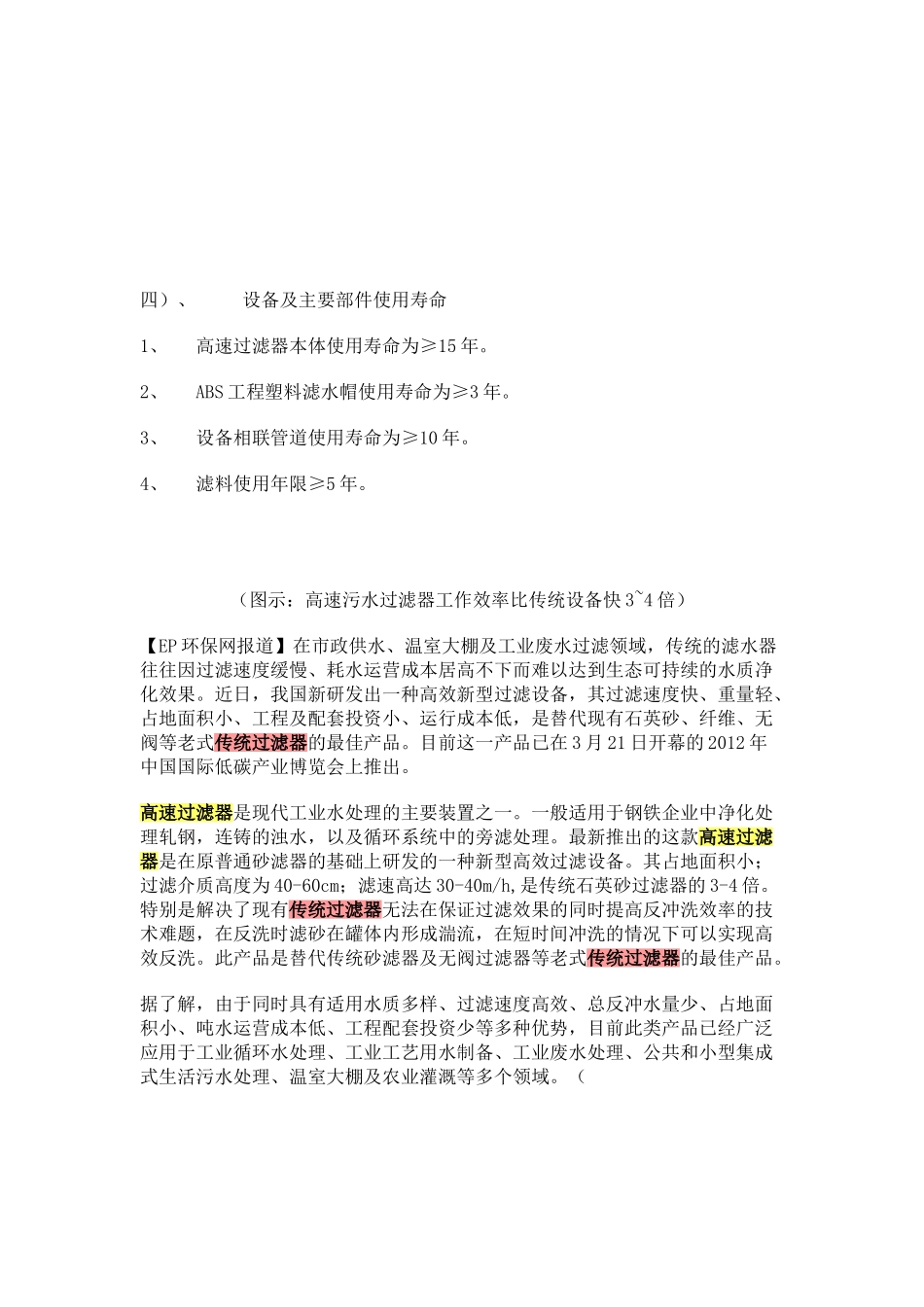

高速过滤器设计资料本体结构（1）设备本体过滤器本体采用Q235-A钢板制成，设计压力为0.6MPa，筒体失圆度≤30mm、筒体垂直度＜5/1000mm、接口法兰面（或垂直面）之间的偏差不大于±1.0mm，过滤器进口管中心线（垂直方向）与过滤器水平中心线一致，与过滤器水平中心线的垂直度±0.050。筒体厚度δ=12mm、上、下封头厚度δ=14mm、筒体采用裙支座支承方式，设备的支脚底板与基础预埋钢板焊接。钢板生产厂家：马鞍山钢铁公司筒体连接采用对接形式，钢板及封头均进行两面打破口，以保证能焊透及焊接强度，焊条采用上海焊条厂的T422焊条，焊接前需进行烘干处理，焊缝高度为最薄板的厚度。工地现场焊接的部件要求符合：GB985-88《手工电弧焊焊接接头的基本形式与尺寸要求》、JB/ZQ4000-3-86《焊接通用技术条件的要求》，所有的对接焊缝，其根部应在过滤器内部。（2）滤板滤板：滤板厚度20㎜，材质Q235-A，滤板不平度≤±1.5㎜，滤板规格分mm考虑到本体设备对滤板的平整度要求极高及本体设备的结构，滤板的设置为四周加强圈，安装时先将整块滤板放置在水平工作台面上，整体焊接完并校好平整度（保证不平度≤±1.5mm）后，整体吊装在下封头上，下部用Ф59厚壁管均匀支撑在下封头上，支撑管与下封头及滤板的连接点均做加强板。支撑管共设2圈，均匀布置，保证滤板及下封头的受力均匀。这种设置将一般滤板与筒体的焊接点从只有两个增加到四个，同时能更好地控制滤板的安装水平度，保证滤头的布水均匀及反洗空气、水的均匀。滤板厚度：δ=20mm，材质：Q235-A。（3）封头封头采用旋压式封头，规格为mm×Hmm、材质为Q235-A，厚度δ=mm。生产厂家：宜兴封头厂。（4）滤帽采用短柄滤头，材质为ABS。该滤帽集水均匀，阻力损失小。配水配气均匀。数量分别为：/台，规格：1t/只。（5）布水系统布水均匀，具备可靠的防反洗跑料功能，保证设备的使用强度、刚度及足够的使用寿命。（6）反洗布气装置反洗布气装置由配气干管及配气支管组成，配气干管为DN80钢管，配气支管为DN50镀锌管，布气管布置形式为“丰”字形，整个布气装置由支架支撑，支架固定在下封头。布气支管与支架之间固定的管卡及紧固件等材质为镀锌构件，配气支管的布气孔位置为水平轴线向下45°左右交错布置，间距为150mm，孔径为Ф5mm。（7）检修人孔整体设备设置3个检修人孔，分别布置在下封头、上封头及筒体滤料层各1个。人孔采用Ф500mm快开式人孔，人孔盖板材质：Q235-A，厚度δ=25mm。（8）滤料级配(由下到上)卵石垫层：粒径φ4.0-8.0mm填装高度150mm粗砂：粒径φ2.0-4.0mm填装高度150mm石英砂滤料：粒径φ0.5-1.0mm填装高度1000mm无烟煤：粒径φ0.5-1.0mm填装高度1000mm3、操作程序本设备采用手动控制方式（注：用户也可需要，改造成自动控制方式）。名称运行过滤器反洗重新投入运行放水水反洗水气反洗水反洗V1原水进水阀△××××△V2净水出水阀△××××△V3反洗排水阀×△△△△×V4反洗进水阀××△△××V5反洗进气阀××××××V6放水阀××××××V7泄气阀自动泄气说明：V6放水阀用于排空时开启。△为阀开，×阀闭。四）、设备及主要部件使用寿命1、高速过滤器本体使用寿命为≥15年。2、ABS工程塑料滤水帽使用寿命为≥3年。3、设备相联管道使用寿命为≥10年。4、滤料使用年限≥5年。（图示：高速污水过滤器工作效率比传统设备快3~4倍）【EP环保网报道】在市政供水、温室大棚及工业废水过滤领域，传统的滤水器往往因过滤速度缓慢、耗水运营成本居高不下而难以达到生态可持续的水质净化效果。近日，我国新研发出一种高效新型过滤设备，其过滤速度快、重量轻、占地面积小、工程及配套投资小、运行成本低，是替代现有石英砂、纤维、无阀等老式传统过滤器的最佳产品。目前这一产品已在3月21日开幕的2012年中国国际低碳产业博览会上推出。高速过滤器是现代工业水处理的主要装置之一。一般适用于钢铁企业中净化处理轧钢，连铸的浊水，以及循环系统中的旁滤处理。最新推出的这款高速过滤器是在原普通砂滤器的基础上研发的一种新型高效过滤设备。其占地面积小；过滤介质高度为40-60cm；滤速高达30-40m/h,是传统石英砂过滤器的3-4倍。...
