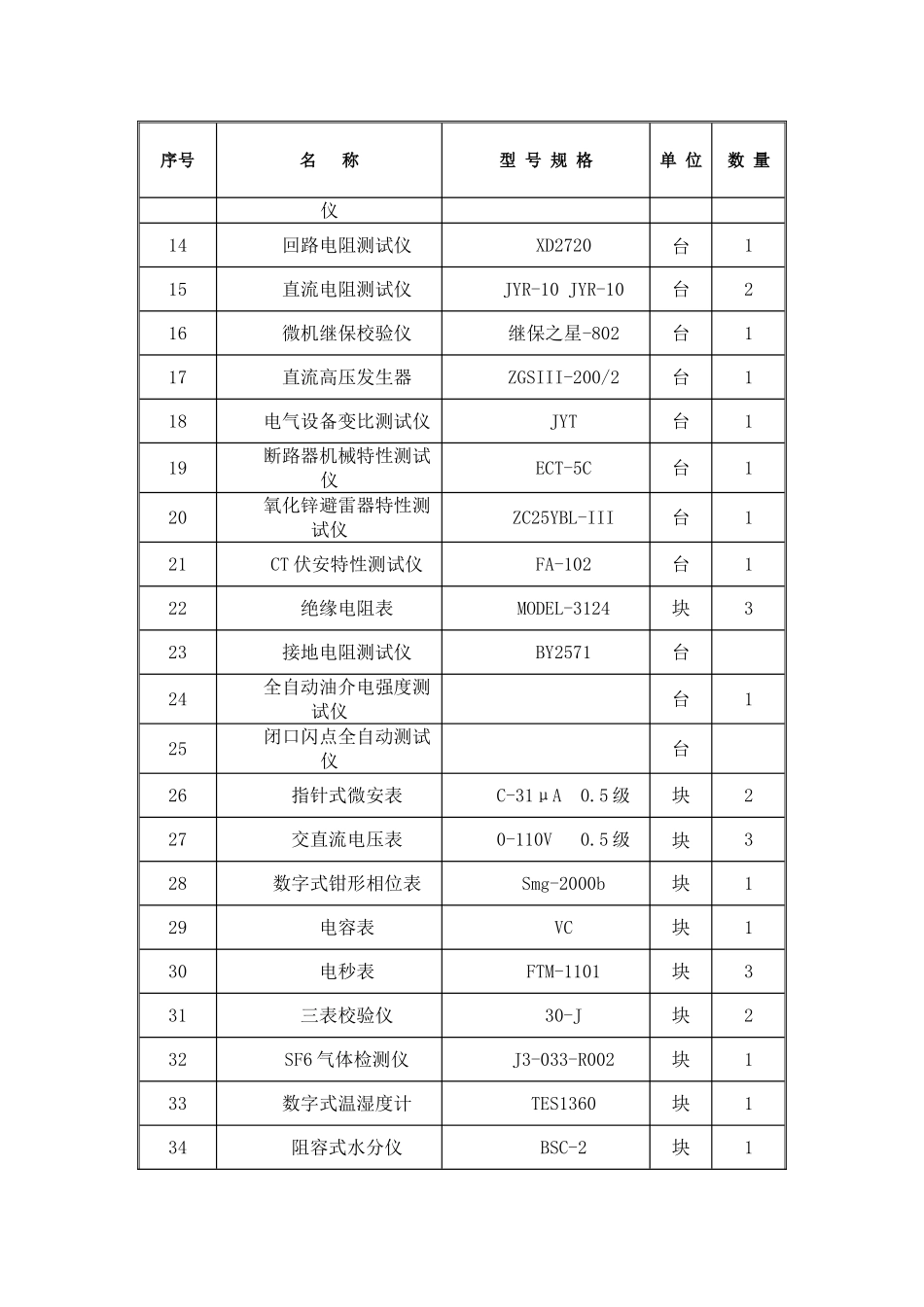

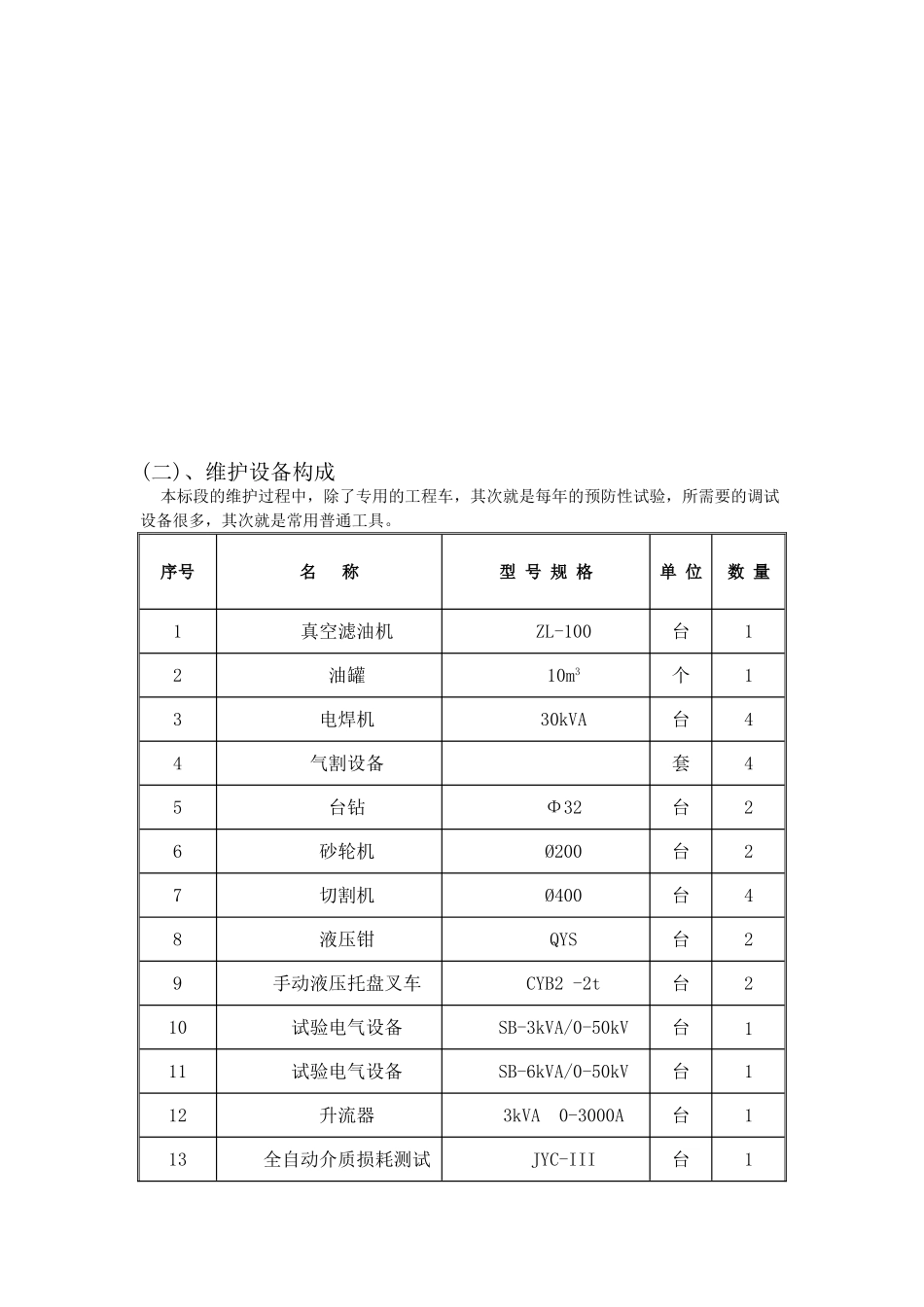

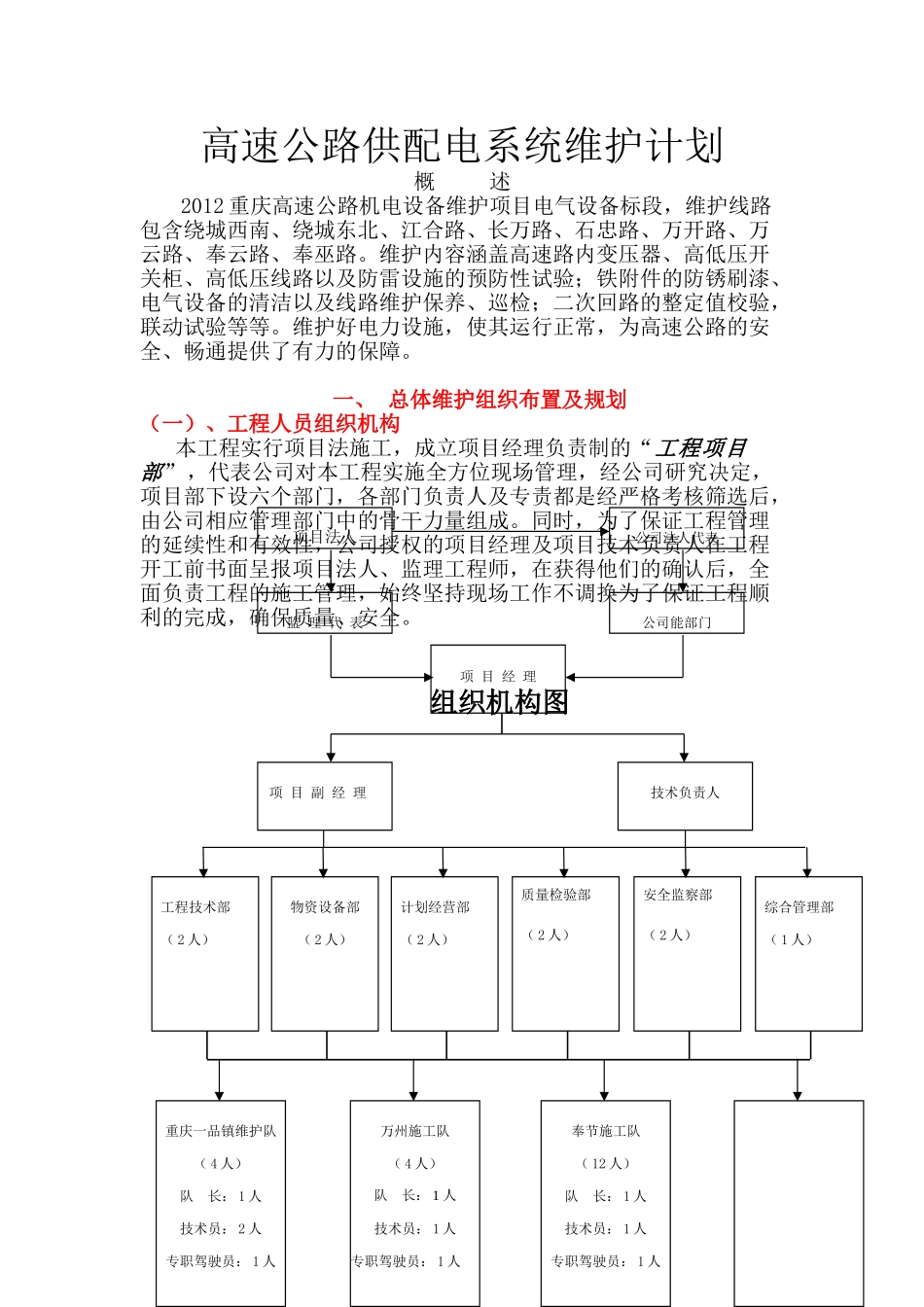

高速公路供配电系统维护计划概述2012重庆高速公路机电设备维护项目电气设备标段，维护线路包含绕城西南、绕城东北、江合路、长万路、石忠路、万开路、万云路、奉云路、奉巫路。维护内容涵盖高速路内变压器、高低压开关柜、高低压线路以及防雷设施的预防性试验；铁附件的防锈刷漆、电气设备的清洁以及线路维护保养、巡检；二次回路的整定值校验，联动试验等等。维护好电力设施，使其运行正常，为高速公路的安全、畅通提供了有力的保障。一、总体维护组织布置及规划（一）、工程人员组织机构本工程实行项目法施工，成立项目经理负责制的“工程项目部”，代表公司对本工程实施全方位现场管理，经公司研究决定，项目部下设六个部门，各部门负责人及专责都是经严格考核筛选后，由公司相应管理部门中的骨干力量组成。同时，为了保证工程管理的延续性和有效性，公司授权的项目经理及项目技术负责人在工程开工前书面呈报项目法人、监理工程师，在获得他们的确认后，全面负责工程的施工管理，始终坚持现场工作不调换为了保证工程顺利的完成，确保质量、安全。组织机构图项目法人公司法人代表监理代表项目经理公司能部门项目副经理技术负责人奉节施工队（12人）队长：1人技术员：1人专职驾驶员：1人万州施工队（4人）队长：1人技术员：1人专职驾驶员：1人重庆一品镇维护队（4人）队长：1人技术员：2人专职驾驶员：1人员工：20人质量检验部（2人）工程技术部（2人）物资设备部（2人）计划经营部（2人）综合管理部（1人）安全监察部（2人）(二)、维护设备构成本标段的维护过程中，除了专用的工程车，其次就是每年的预防性试验，所需要的调试设备很多，其次就是常用普通工具。序号名称型号规格单位数量1真空滤油机ZL-100台12油罐10m3个13电焊机30kVA台44气割设备套45台钻Φ32台26砂轮机Ø200台27切割机Ø400台48液压钳QYS台29手动液压托盘叉车CYB2-2t台210试验电气设备SB-3kVA/0-50kV台111试验电气设备SB-6kVA/0-50kV台112升流器3kVA0-3000A台113全自动介质损耗测试JYC-III台1序号名称型号规格单位数量仪14回路电阻测试仪XD2720台115直流电阻测试仪JYR-10JYR-10台216微机继保校验仪继保之星-802台117直流高压发生器ZGSIII-200/2台118电气设备变比测试仪JYT台119断路器机械特性测试仪ECT-5C台120氧化锌避雷器特性测试仪ZC25YBL-III台121CT伏安特性测试仪FA-102台122绝缘电阻表MODEL-3124块323接地电阻测试仪BY2571台24全自动油介电强度测试仪台125闭口闪点全自动测试仪台26指针式微安表C-31μA0.5级块227交直流电压表0-110V0.5级块328数字式钳形相位表Smg-2000b块129电容表VC块130电秒表FTM-1101块331三表校验仪30-J块232SF6气体检测仪J3-033-R002块133数字式温湿度计TES1360块134阻容式水分仪BSC-2块1序号名称型号规格单位数量35工程车长城皮卡辆336成套组合工具套6（三）维护进度计划（三）维护进度计划：按年度维护列入计划表时间维护内容年度1月2月3月4月5月6月7月8月9月10月11月12月变压器、开关柜、线路等高压设备预防性试验及设备紧固电气二次校验及整组调试防雷接地检测铁附件的防锈刷漆高压线路巡检室内高低压配电设备巡检应急抢修维护资料收集整理二、维护方案与技术措施本工程处于已经投入运行的高速公路，所有电气设备均处于完全运行状态。电气设备因沿高速路路布置，沿路有收费站、服务区、山坡、桥梁、隧洞等，具有施工点分散、地形复杂、给施工维护增加了很大的难度。（一）高低压设备的巡视检查1、高低压线路部分（1）、线路巡视检查过程中要做好巡视记录及到位巡视检查标记。记录内容包括有每基杆塔的杆型、线型、档距、耐张段长度、开关刀闸位置、开关刀闸型号及生产厂家等、所处位置（或小地名）、障碍情况（有无树、竹、房屋影响线路安全）、缺陷情况、地质情况（有无滑坡）、气候情况（是否处于雷击频发区域）、交通条件、跨越河流、山谷、公路、弱电、居民区、人口密集区的情况。（2）、在巡视检查过程中核定网络图或在巡视检查过程中绘制网络图。网络上的开关、刀闸、配电房的位置必须准确无误。（3）、对高低压线路沿线的树木、竹子、藤蔓、新建房屋等危及线路安全的障碍...
