高低温档专练VIP免费

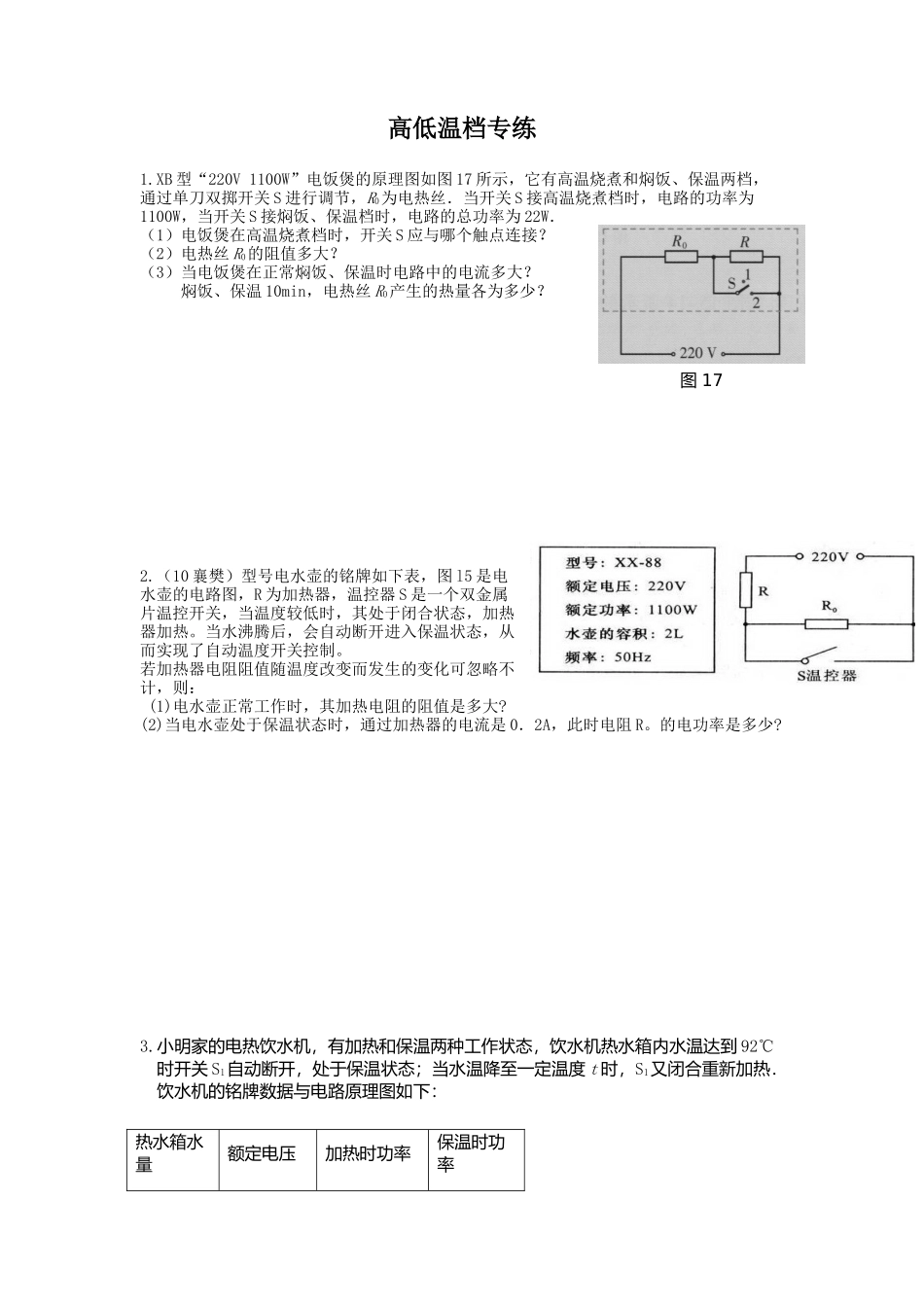

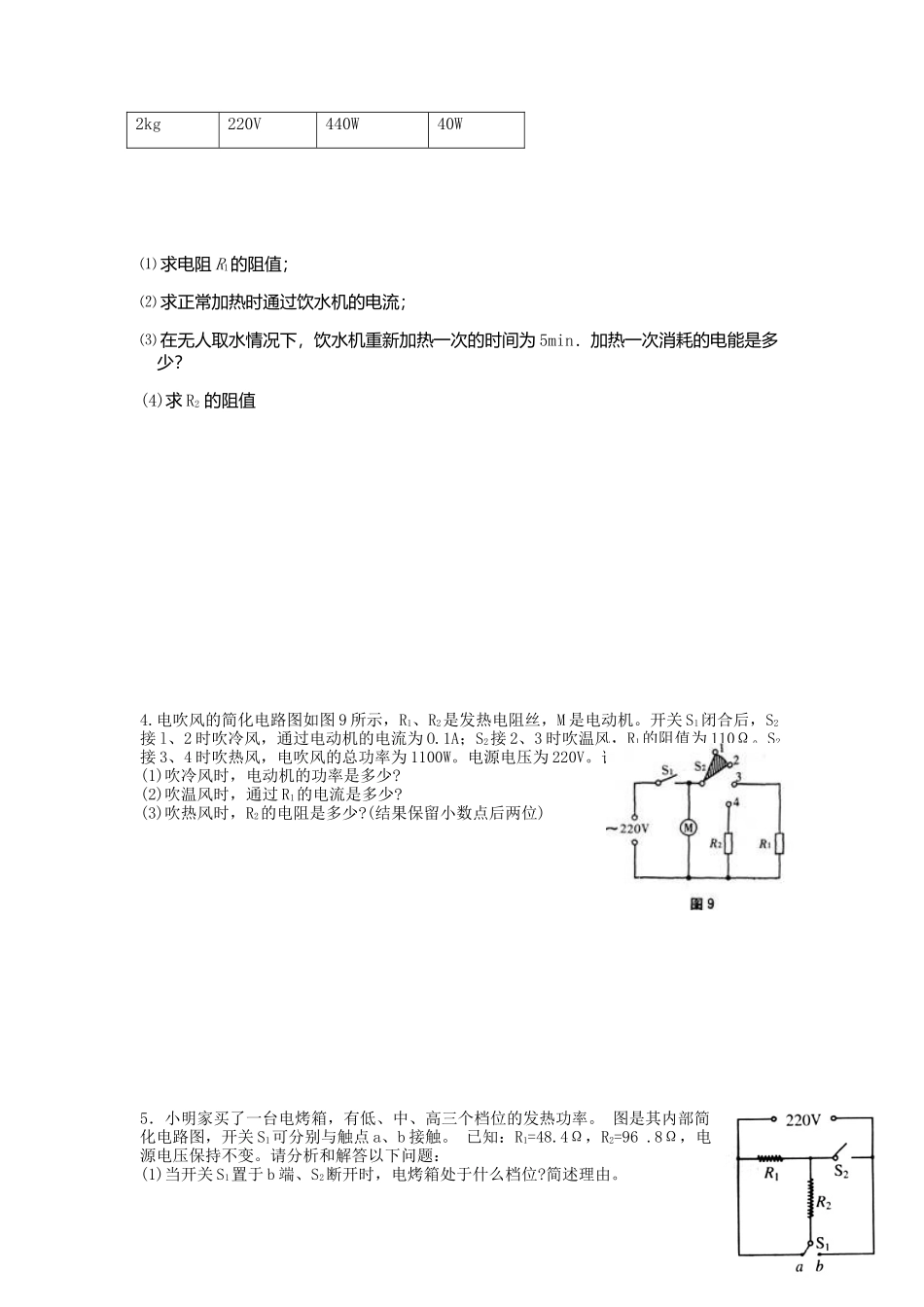

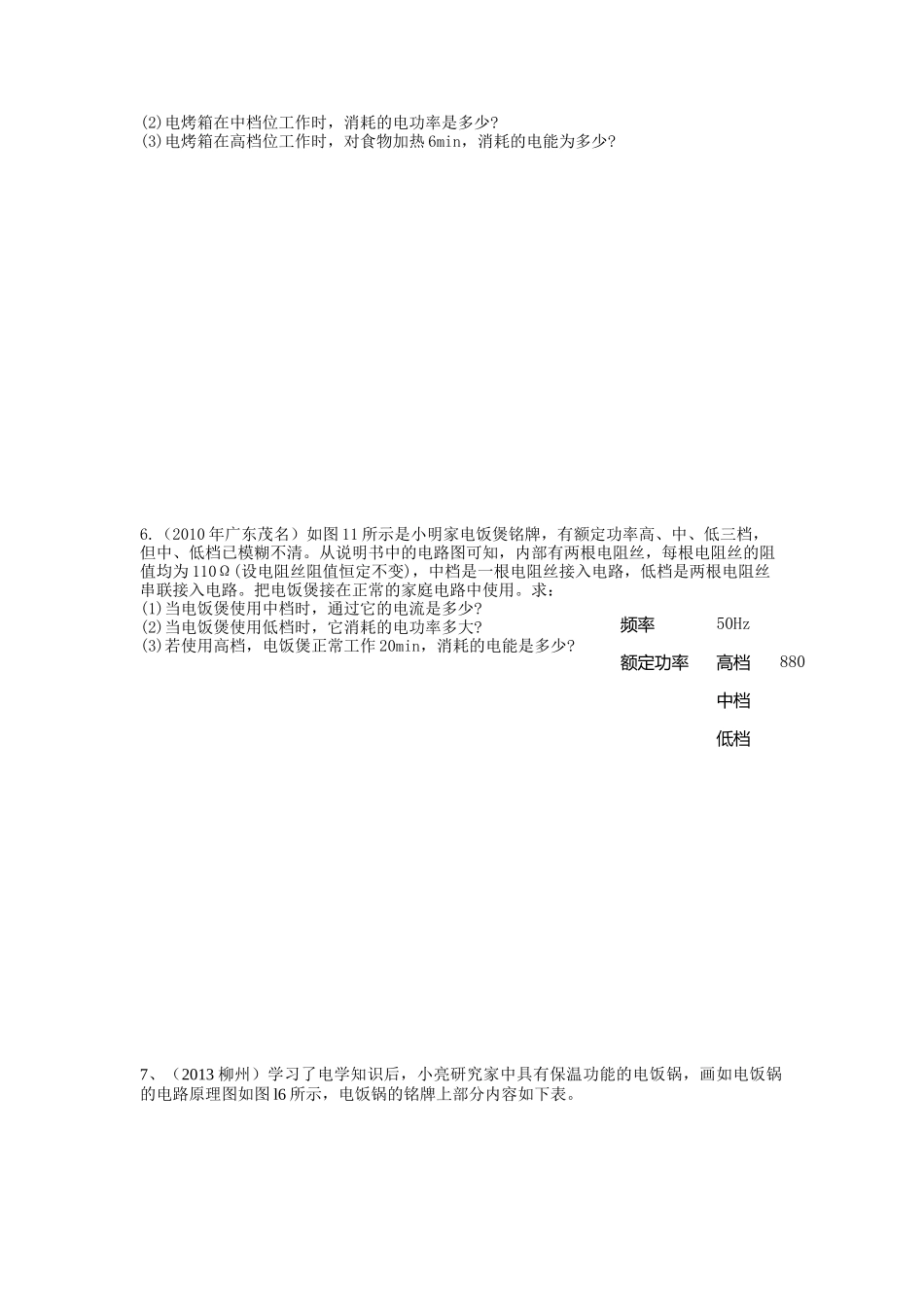

图17高低温档专练1.XB型“220V1100W”电饭煲的原理图如图17所示，它有高温烧煮和焖饭、保温两档，通过单刀双掷开关S进行调节，R0为电热丝．当开关S接高温烧煮档时，电路的功率为1100W，当开关S接焖饭、保温档时，电路的总功率为22W．（1）电饭煲在高温烧煮档时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量各为多少？2.（10襄樊）型号电水壶的铭牌如下表，图l5是电水壶的电路图，R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：(1)电水壶正常工作时，其加热电阻的阻值是多大?(2)当电水壶处于保温状态时，通过加热器的电流是0．2A，此时电阻R。的电功率是多少?3.小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，处于保温状态；当水温降至一定温度t时，S1又闭合重新加热．饮水机的铭牌数据与电路原理图如下：热水箱水量额定电压加热时功率保温时功率⑴求电阻R1的阻值；⑵求正常加热时通过饮水机的电流；⑶在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？(4)求R2的阻值4.电吹风的简化电路图如图9所示，R1、R2是发热电阻丝，M是电动机。开关S1闭合后，S2接l、2时吹冷风，通过电动机的电流为O.1A；S2接2、3时吹温风，R1的阻值为110Ω。S2接3、4时吹热风，电吹风的总功率为1100W。电源电压为220V。试求：(1)吹冷风时，电动机的功率是多少?(2)吹温风时，通过R1的电流是多少?(3)吹热风时，R2的电阻是多少?(结果保留小数点后两位)5．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变。请分析和解答以下问题：(1)当开关S1置于b端、S2断开时，电烤箱处于什么档位?简述理由。2kg220V440W40W(2)电烤箱在中档位工作时，消耗的电功率是多少?(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?6.（2010年广东茂名）如图11所示是小明家电饭煲铭牌，有额定功率高、中、低三档，但中、低档已模糊不清。从说明书中的电路图可知，内部有两根电阻丝，每根电阻丝的阻值均为110Ω(设电阻丝阻值恒定不变)，中档是一根电阻丝接入电路，低档是两根电阻丝串联接入电路。把电饭煲接在正常的家庭电路中使用。求：(1)当电饭煲使用中档时，通过它的电流是多少?(2)当电饭煲使用低档时，它消耗的电功率多大?(3)若使用高档，电饭煲正常工作20min，消耗的电能是多少?7、（2013柳州）学习了电学知识后，小亮研究家中具有保温功能的电饭锅，画如电饭锅的电路原理图如图l6所示，电饭锅的铭牌上部分内容如下表。频率50Hz额定功率高档880中档低档(1)R1、R2中哪个是加热电阻?要使电饭锅加热，开关S闭合还是断开?(2)电饭锅正常加热时，电路的电流是多大?(3)电路中电阻R1、R2的阻值各是多大?保温时，R1、R2产生的电热之比是多少?8、（2013•锦州）某学校食堂有一个电水壶的铭牌如表所示．如图是电水壶的电路图，R为加热器，当温度较低时，温控开关S处于闭合状态，加热器加热．当水沸腾后，会自动断开进入保温状态．从而实现了自动温度开关控制．若加热器电阻阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：额定电压220V额定功率4400W水壶装水质量10kg频率50Hz（1）电水壶正常工作时，其加热电阻的阻值是多大？（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？9、（2013泰州）图16所示是一种电热水龙头，图17是它的电路简图。旋转手柄可使扇形开关S同时接触两个相邻触点，从而控制流出的水为冷水、温水或热水。已知R1、R2是电热丝，R2=55Ω，温水档的电功率是2.2kw。试回答或求解下列...
