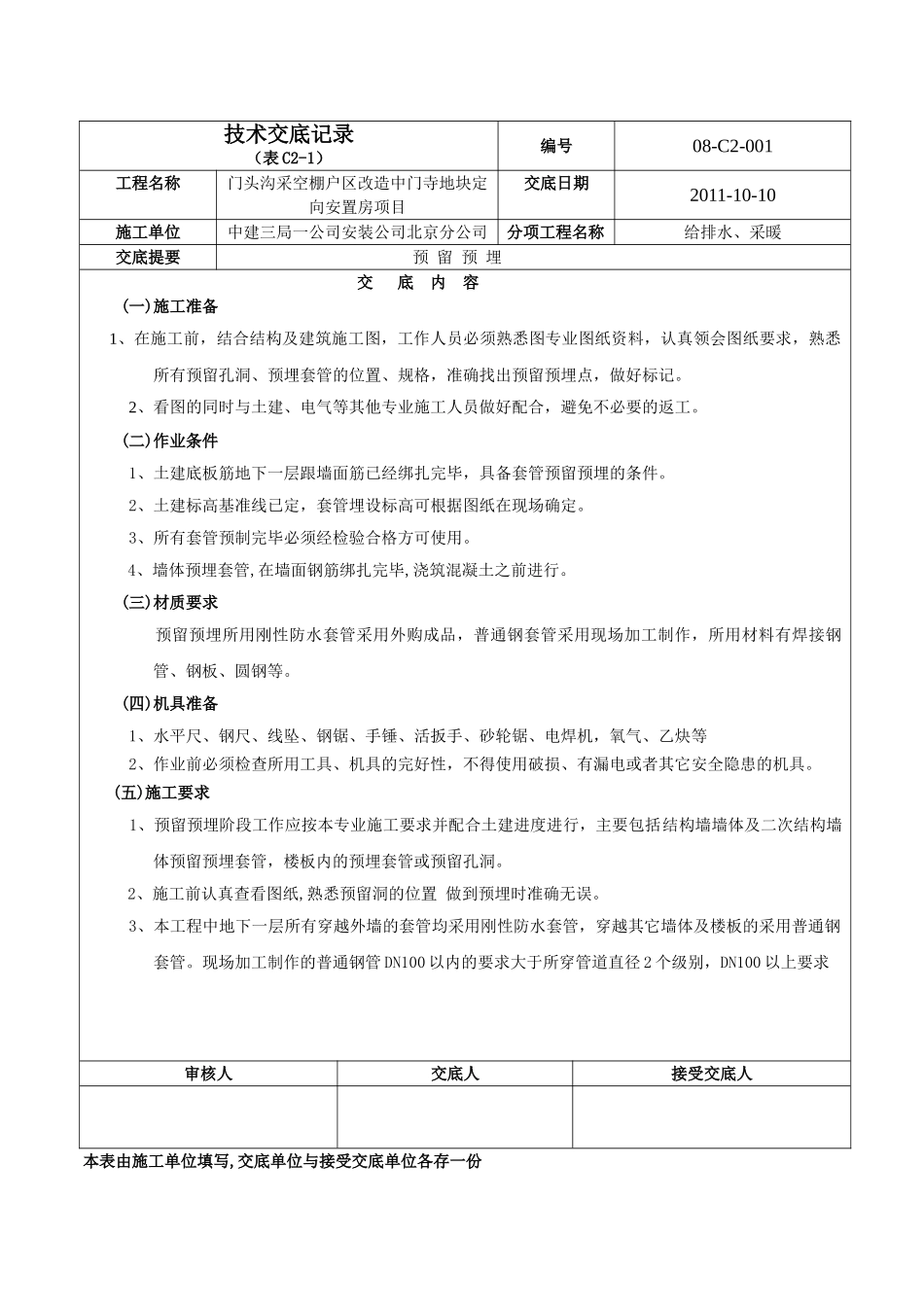

技术交底记录（表C2-1）编号08-C2-001工程名称门头沟采空棚户区改造中门寺地块定向安置房项目交底日期2011-10-10施工单位中建三局一公司安装公司北京分公司分项工程名称给排水、采暖交底提要预留预埋交底内容(一)施工准备1、在施工前，结合结构及建筑施工图，工作人员必须熟悉图专业图纸资料，认真领会图纸要求，熟悉所有预留孔洞、预埋套管的位置、规格，准确找出预留预埋点，做好标记。2、看图的同时与土建、电气等其他专业施工人员做好配合，避免不必要的返工。(二)作业条件1、土建底板筋地下一层跟墙面筋已经绑扎完毕，具备套管预留预埋的条件。2、土建标高基准线已定，套管埋设标高可根据图纸在现场确定。3、所有套管预制完毕必须经检验合格方可使用。4、墙体预埋套管,在墙面钢筋绑扎完毕,浇筑混凝土之前进行。(三)材质要求预留预埋所用刚性防水套管采用外购成品，普通钢套管采用现场加工制作，所用材料有焊接钢管、钢板、圆钢等。(四)机具准备1、水平尺、钢尺、线坠、钢锯、手锤、活扳手、砂轮锯、电焊机，氧气、乙炔等2、作业前必须检查所用工具、机具的完好性，不得使用破损、有漏电或者其它安全隐患的机具。(五)施工要求1、预留预埋阶段工作应按本专业施工要求并配合土建进度进行，主要包括结构墙墙体及二次结构墙体预留预埋套管，楼板内的预埋套管或预留孔洞。2、施工前认真查看图纸,熟悉预留洞的位置做到预埋时准确无误。3、本工程中地下一层所有穿越外墙的套管均采用刚性防水套管，穿越其它墙体及楼板的采用普通钢套管。现场加工制作的普通钢管DN100以内的要求大于所穿管道直径2个级别，DN100以上要求审核人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份技术交底记录（表C2-1）编号08-C2-001工程名称门头沟采空棚户区改造中门寺地块定向安置房项目交底日期2011-10-10施工单位中建三局一公司安装公司北京分公司分项工程名称给排水、采暖交底提要预留预埋交底内容套管管径大于所穿管道直径1个级别，在土建封模板前,应对套管的位置进行复核,若有偏移应及时调整,并重新定位,以保证预埋准确。4、防水套管安装在土建主体结构钢筋绑扎好后进行，按照给排水施工图纸标高、几何尺寸找准位置，然后将套管置于钢筋中，定位后焊接在周围钢筋上。当套管规格较大，需要现场割断（气割）或弯曲墙体绑扎钢筋时，应事先通知相关责任工长，待批准同意后方可进行施工。套管安装完毕，待结构补筋加固班组补筋完毕应再次核实套管定位是否有变化，如套管发生移位或松动应及时进行调整或加固。5、管道穿越除外墙以外的墙体或楼板时，应预埋普通刚套管，预留预埋的套管不等直接和主筋焊接,应采取附加筋形式,附加筋再和主筋焊接,套管内壁刷两边防锈漆，外壁不刷漆。6、套管的位置必须符施工图纸要求，安装在一根管道上的两个水平套管，必须保证一条线，不得有上下左右倾歪现象。进行套管安装焊接作业时应在作业点下方放置一木板或废料桶，避免焊渣落入底板面筋内，难于清理。7、一般钢套管采用循环利用的形式在墙壁或者楼板上预留孔洞，待土建打完混凝土4-6小时拔出套管，拔套管时先左右旋转套管，然后垂直墙面或者楼板拔出，以免损坏未完全硬化的混凝土墙面或者楼板，也利于套管拔出。8、拔出的循环套管必须将表面清理干净，集中堆放保存，以待后续利用。9、每次施工完毕做到“工完场清”，现场不得留有施工过程中产生的垃圾及废料10、每段施工完成后，要及时上报工长及质检员检查，验收合格后方可进行下一步工作。(六)成品保护1、安装好的一般刚套管内塞泡沫或者木屑等填充物，两端用胶带封死，以免混凝土进入。土建合模后一次性浇筑于混凝土内，待拆模后及时找出套管位置，做好标记。审核人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份技术交底记录（表C2-1）编号08-C2-001工程名称门头沟采空棚户区改造中门寺地块定向安置房项目交底日期2011-10-10施工单位中建三局一公司安装公司北京分公司分项工程名称给排水、采暖交底提要预留预埋交底内容2、穿外墙的防水套管安装完毕必须用泡沫或者锯末填实并用胶带封死、封牢固两端洞口，以防外界的泥土...
