土方工程施工组织设计方案..VIP免费

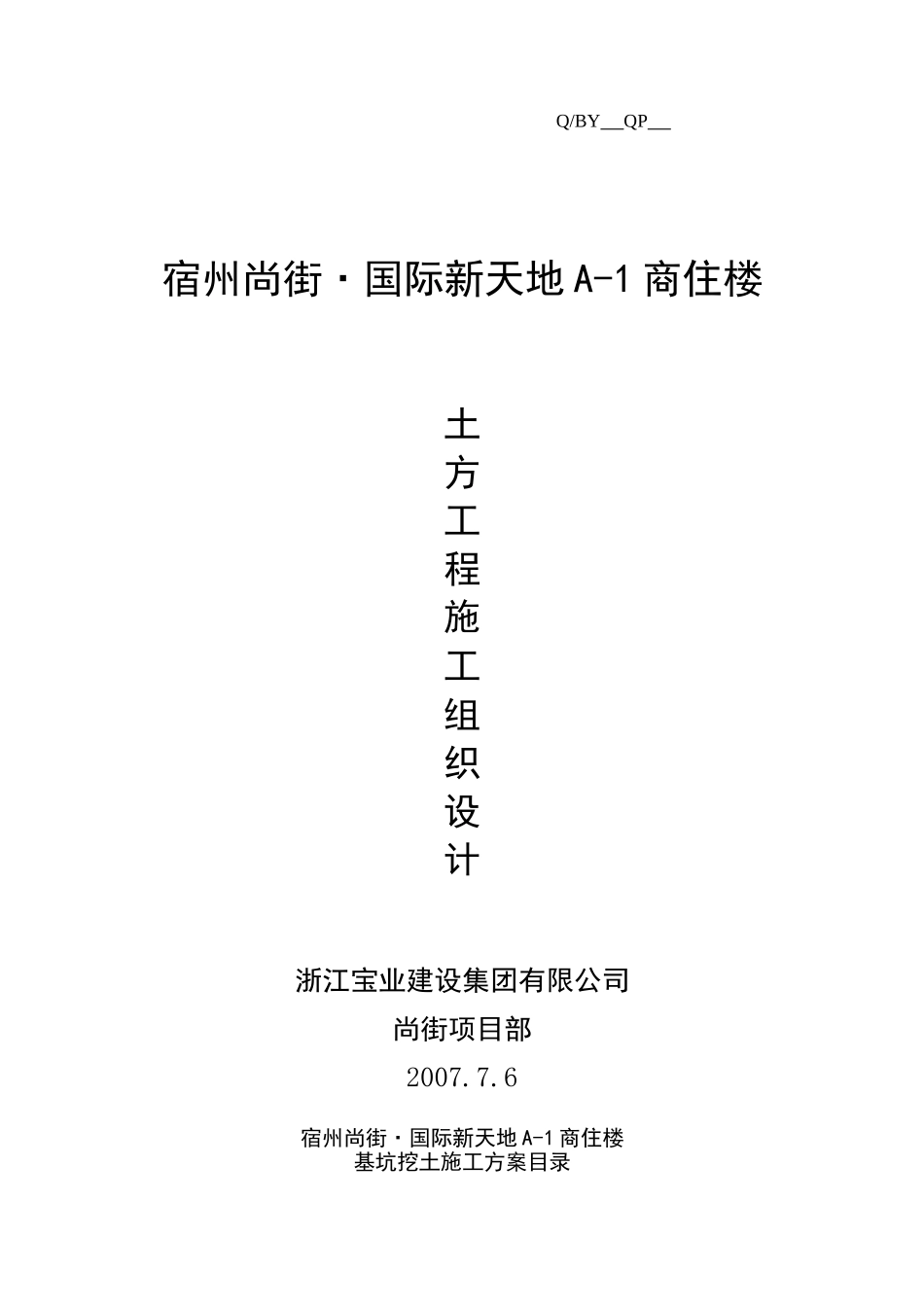

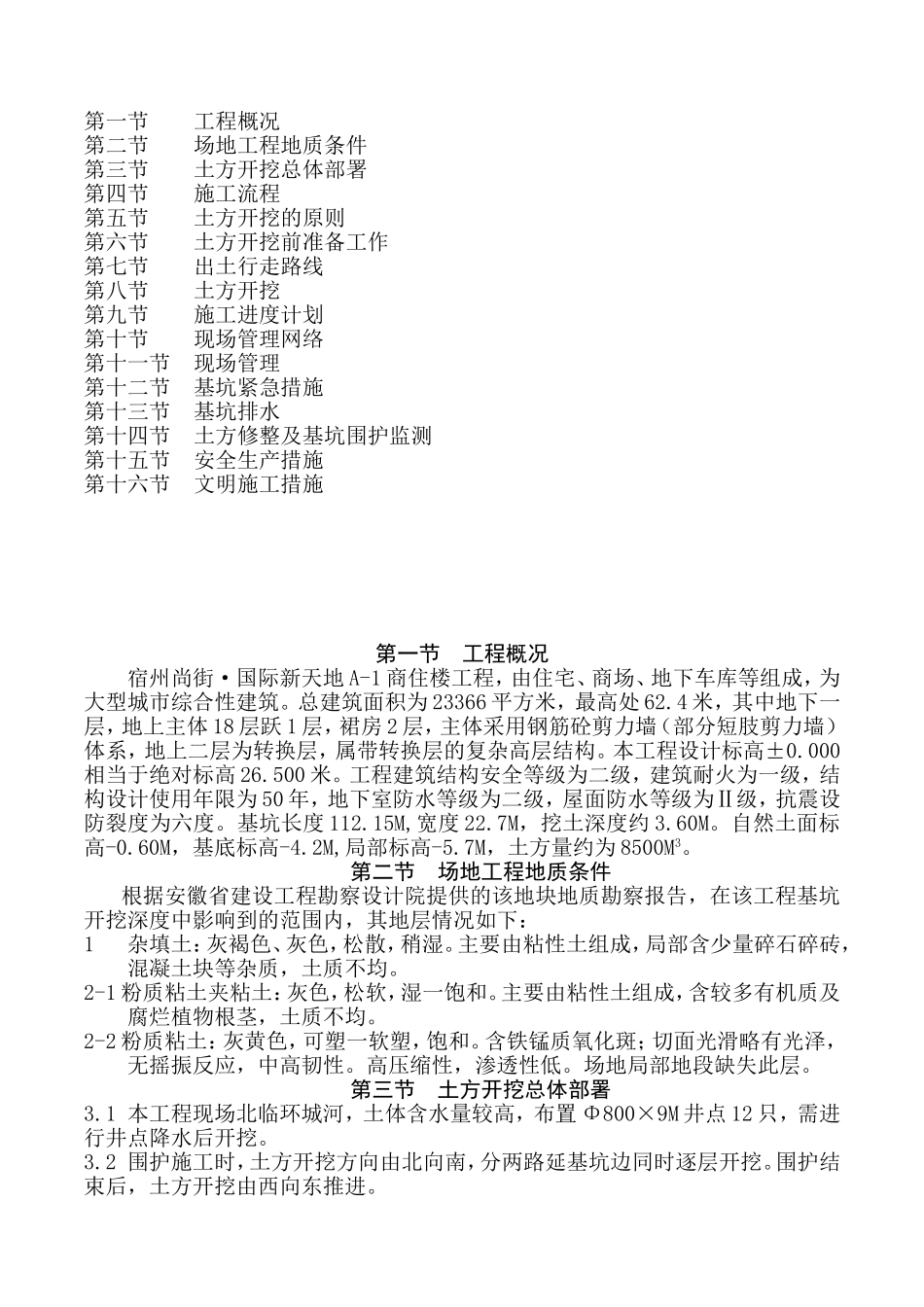

Q/BYQP宿州尚街·国际新天地A-1商住楼土方工程施工组织设计浙江宝业建设集团有限公司尚街项目部2007.7.6宿州尚街·国际新天地A-1商住楼基坑挖土施工方案目录第一节工程概况第二节场地工程地质条件第三节土方开挖总体部署第四节施工流程第五节土方开挖的原则第六节土方开挖前准备工作第七节出土行走路线第八节土方开挖第九节施工进度计划第十节现场管理网络第十一节现场管理第十二节基坑紧急措施第十三节基坑排水第十四节土方修整及基坑围护监测第十五节安全生产措施第十六节文明施工措施第一节工程概况宿州尚街·国际新天地A-1商住楼工程，由住宅、商场、地下车库等组成，为大型城市综合性建筑。总建筑面积为23366平方米，最高处62.4米，其中地下一层，地上主体18层跃1层，裙房2层，主体采用钢筋砼剪力墙（部分短肢剪力墙）体系，地上二层为转换层，属带转换层的复杂高层结构。本工程设计标高±0.000相当于绝对标高26.500米。工程建筑结构安全等级为二级，建筑耐火为一级，结构设计使用年限为50年，地下室防水等级为二级，屋面防水等级为Ⅱ级，抗震设防裂度为六度。基坑长度112.15M,宽度22.7M，挖土深度约3.60M。自然土面标高-0.60M，基底标高-4.2M,局部标高-5.7M，土方量约为8500M3。第二节场地工程地质条件根据安徽省建设工程勘察设计院提供的该地块地质勘察报告，在该工程基坑开挖深度中影响到的范围内，其地层情况如下：1杂填土：灰褐色、灰色，松散，稍湿。主要由粘性土组成，局部含少量碎石碎砖，混凝土块等杂质，土质不均。2-1粉质粘土夹粘土：灰色，松软，湿一饱和。主要由粘性土组成，含较多有机质及腐烂植物根茎，土质不均。2-2粉质粘土：灰黄色，可塑一软塑，饱和。含铁锰质氧化斑；切面光滑略有光泽，无摇振反应，中高韧性。高压缩性，渗透性低。场地局部地段缺失此层。第三节土方开挖总体部署3.1本工程现场北临环城河，土体含水量较高，布置Φ800×9M井点12只，需进行井点降水后开挖。3.2围护施工时，土方开挖方向由北向南，分两路延基坑边同时逐层开挖。围护结束后，土方开挖由西向东推进。3.3土方开挖必须结合土钉施工分层挖至坑底。第四节施工流程4.1第一层土开挖→第一道土钉墙施工→第二层土开挖→第二道土钉施工→第三层土开挖→第三道土钉墙施工→第四层土开挖→基础梁放样→基础梁挖土→坑底修土→地基验槽。4.2基坑开挖时两台挖机由北向南，同时逐层开挖，由于东侧地下室临近A-2故东侧不考虑放坡及土钉墙支护。挖土开始后，土钉墙支护同时跟上，由北向南施工，第一层开挖完挖土机再返回到北侧，此时北侧土钉墙强度已达到80%以上，第二层土方再由北向南推进，依次开挖至设计标高时，投入人力进行平土和地槽开挖，主入口留在现场的东南侧，故基坑的汽车运输斜坡留在东南侧。基坑开挖过程中，斜坡留在最后开挖。此时进一台小型挖机留在坑中，挖除剩余部分斜坡的土方。4.3基坑开挖至基础板底时，施工人员对基础梁放线，先由小型挖机对基础梁挖土，然后由人工修整。4.4基坑开挖至局部基础梁底-5.700（-5.600，-5.400）时，在基础梁边留集水坑（500×500×300），便于及时排水。集水坑用240厚砖胎模砌筑。集水坑具体位置如下：3～5轴／A～B轴；3～5轴／B～C轴；3～5轴／C～D轴；20～21轴／A～B轴；20～21轴／B～C轴；20～21轴／C～D轴；17a～18a轴／A～B轴；17a～18a轴／B～C轴；17a～18a轴／C～D轴；1b～2b轴／A～B轴；4b～6b轴／C～D轴；12b～13b轴／B～C轴；13b～14b轴／A～B轴；17b～19b轴／C～D轴。第五节土方开挖的原则5.1挖土机械的通道、挖土顺序、土方驳运、土方堆载都应避免引起对围护结构、工程桩和周围环境的影响。5.2土方开挖遵循“开槽支护、先护后挖、分层开挖、严禁超挖”的原则。分层、对称挖土至要求标高。5.3土方开挖应分层进行，挖土应服从支护作业，双方应密切配合，做到随挖随支护。要求沿基坑各边，每完成10M长度的土方开挖，立即进行相应范围的土钉墙支护，下层土方开挖，必须待已施工完成的土钉墙达到８０％设计强度。5.4最后5--10cm土方宜人工开挖，并应防止坑底土扰动，挖土至基坑底标高24小时内须施工素混凝土垫层。同时应抓紧施工承...
