非线性静态分析VIP免费

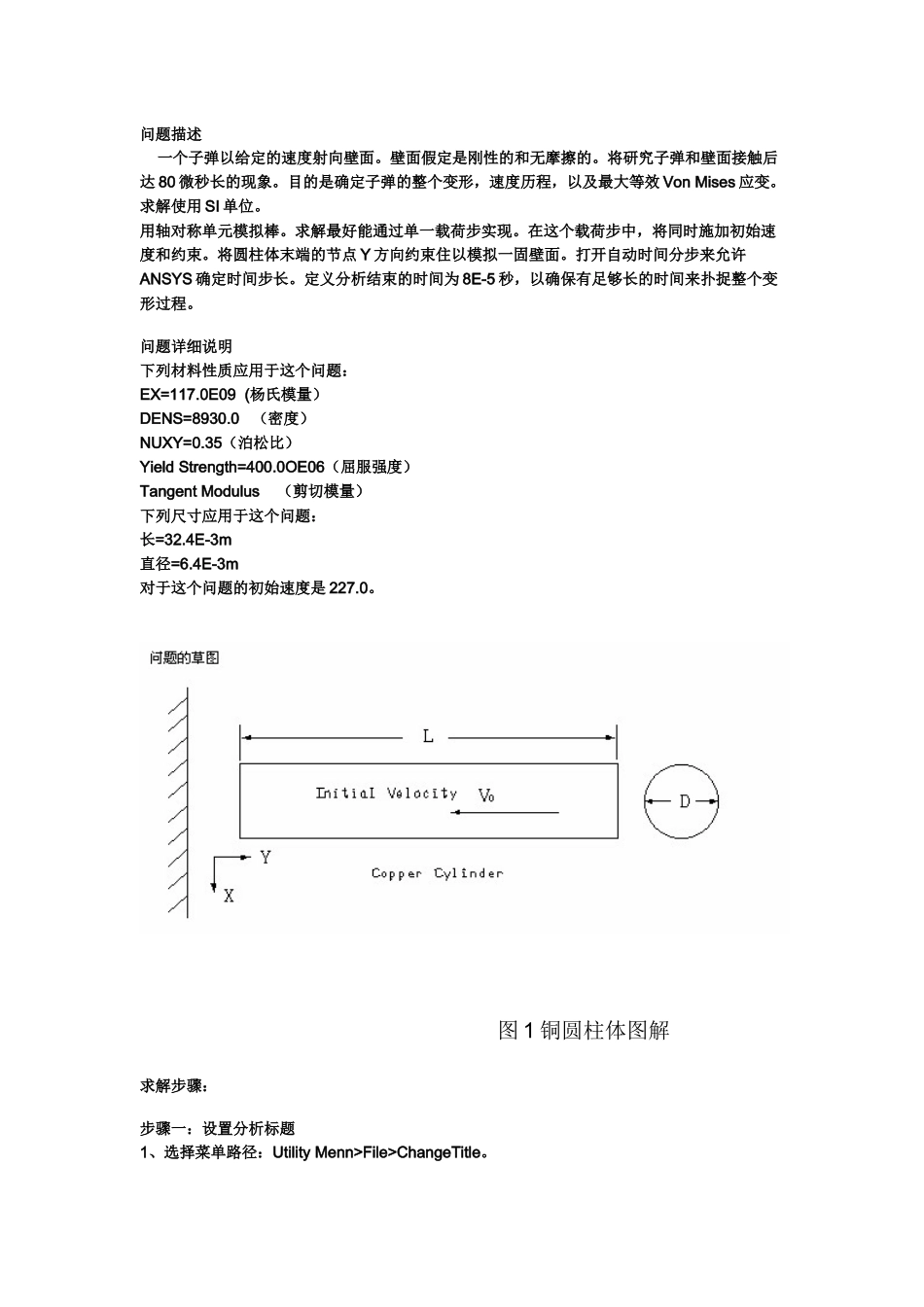

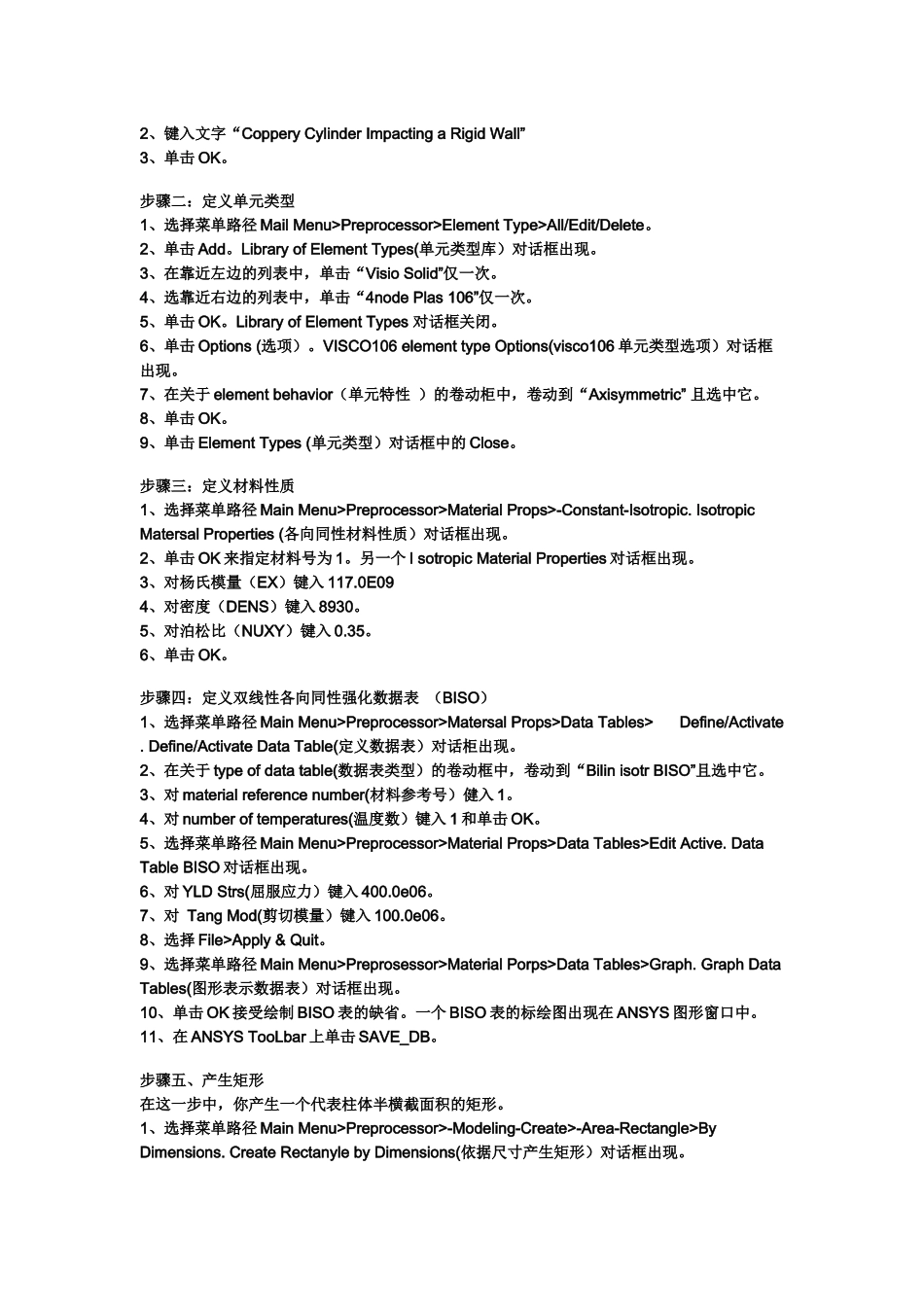

问题描述一个子弹以给定的速度射向壁面。壁面假定是刚性的和无摩擦的。将研究子弹和壁面接触后达80微秒长的现象。目的是确定子弹的整个变形，速度历程，以及最大等效VonMises应变。求解使用SI单位。用轴对称单元模拟棒。求解最好能通过单一载荷步实现。在这个载荷步中，将同时施加初始速度和约束。将圆柱体末端的节点Y方向约束住以模拟一固壁面。打开自动时间分步来允许ANSYS确定时间步长。定义分析结束的时间为8E-5秒，以确保有足够长的时间来扑捉整个变形过程。问题详细说明下列材料性质应用于这个问题：EX=117.0E09(杨氏模量）DENS=8930.0（密度）NUXY=0.35（泊松比）YieldStrength=400.0OE06（屈服强度）TangentModulus（剪切模量）下列尺寸应用于这个问题：长=32.4E-3m直径=6.4E-3m对于这个问题的初始速度是227.0。图1铜圆柱体图解求解步骤：步骤一：设置分析标题1、选择菜单路径：UtilityMenn>File>ChangeTitle。2、键入文字“CopperyCylinderImpactingaRigidWall”3、单击OK。步骤二：定义单元类型1、选择菜单路径MailMenu>Preprocessor>ElementType>All/Edit/Delete。2、单击Add。LibraryofElementTypes(单元类型库）对话框出现。3、在靠近左边的列表中，单击“VisioSolid”仅一次。4、选靠近右边的列表中，单击“4nodePlas106”仅一次。5、单击OK。LibraryofElementTypes对话框关闭。6、单击Options(选项）。VISCO106elementtypeOptions(visco106单元类型选项）对话框出现。7、在关于elementbehavior（单元特性）的卷动柜中，卷动到“Axisymmetric”且选中它。8、单击OK。9、单击ElementTypes(单元类型）对话框中的Close。步骤三：定义材料性质1、选择菜单路径MainMenu>Preprocessor>MaterialProps>-Constant-Isotropic.IsotropicMatersalProperties(各向同性材料性质）对话框出现。2、单击OK来指定材料号为1。另一个IsotropicMaterialProperties对话框出现。3、对杨氏模量（EX）键入117.0E094、对密度（DENS）键入8930。5、对泊松比（NUXY）键入0.35。6、单击OK。步骤四：定义双线性各向同性强化数据表（BISO）1、选择菜单路径MainMenu>Preprocessor>MatersalProps>DataTables>Define/Activate.Define/ActivateDataTable(定义数据表）对话柜出现。2、在关于typeofdatatable(数据表类型）的卷动框中，卷动到“BilinisotrBISO”且选中它。3、对materialreferencenumber(材料参考号）健入1。4、对numberoftemperatures(温度数）键入1和单击OK。5、选择菜单路径MainMenu>Preprocessor>MaterialProps>DataTables>EditActive.DataTableBISO对话框出现。6、对YLDStrs(屈服应力）键入400.0e06。7、对TangMod(剪切模量）键入100.0e06。8、选择File>Apply&Quit。9、选择菜单路径MainMenu>Preprosessor>MaterialPorps>DataTables>Graph.GraphDataTables(图形表示数据表）对话框出现。10、单击OK接受绘制BISO表的缺省。一个BISO表的标绘图出现在ANSYS图形窗口中。11、在ANSYSTooLbar上单击SAVE_DB。步骤五、产生矩形在这一步中，你产生一个代表柱体半横截面积的矩形。1、选择菜单路径MainMenu>Preprocessor>-Modeling-Create>-Area-Rectangle>ByDimensions.CreateRectanylebyDimensions(依据尺寸产生矩形）对话框出现。2、对X_坐标键入0，.0032。3、对Y_坐标键入0，.0324然后单击OK。一个矩形出现在ANSYS图形窗口中。4、选择菜单路径UtilityMenu>Plot>lines.步骤六：设置单元尺寸1、选择菜单路径MainMenu>Preprocessor>-Meshing-Shape&Size>-Lines-PickedLines.ElementSizeOnPickedLines(关于挑选出的线的单元尺寸）选择菜单出现。2、在长线中的一条上单击一次然后单击OK。ElementSizesonPickedLines对话框出现。3、对numberofelementdivisions（单元划分的数目）键入20然后单击OK。4、重复步骤1和2，次选择短线中的一条。但这5、对numberofelementdivisions键入4然后单击OK。步骤七：设置网格单元形状且对矩形划分网格1、选择菜单路径MainMenu>Preprocessor>-MeshTool2、选择“quad”和“Map”，然后单击“Mesh”3、在拾取菜单出现后，选择面，然后单击“OK”4、在ANSYSToolbar上单...
