土建工程师论文VIP免费

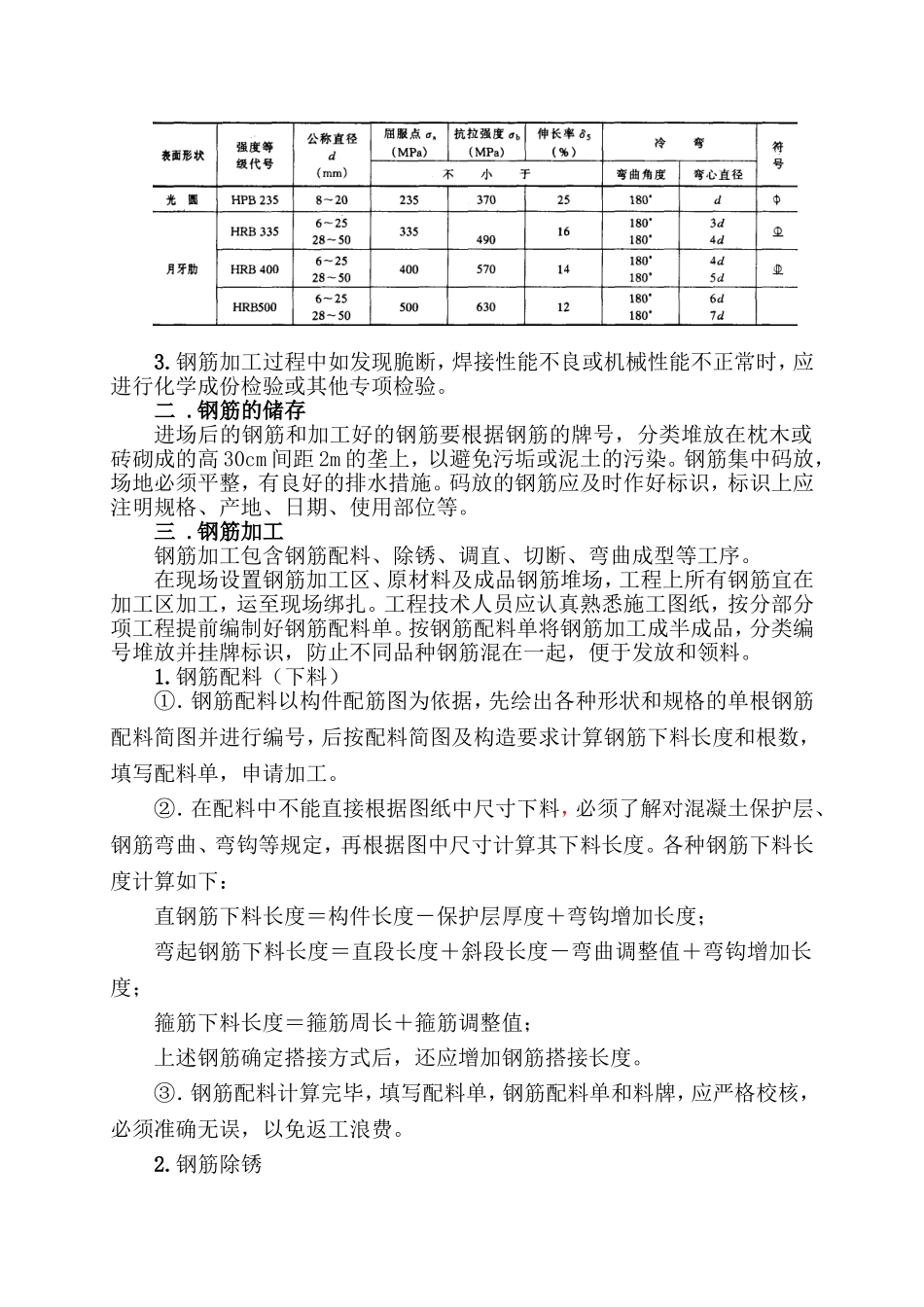

技术论文浅谈普通钢筋混凝土结构钢筋工程工艺单位武钢建工集团建设公司姓名邢志忠现专业职称土建助理工程师申报专业土建申报职称工程师武汉钢铁（集团）公司制2015年5月20日浅谈普通钢筋混凝土结构钢筋工程工艺摘要：钢筋工程是钢筋混凝土结构施工重要工序之一，对建筑结构承载力及安全性有重要影响。笔者结合这几年工程实际施工经验及规范要求，就普通钢筋混凝土结构钢筋工程中原材料（常用热轧钢筋）控制、钢筋储存、钢筋下料构造要求、除锈、调直、切断、弯曲成型、钢筋安装工艺、施工过程主要注意事项进行了简单阐述。关键词：原材料控制构造要求下料除锈调直弯曲成型钢筋绑扎引言钢筋工程是钢筋混凝土结构施工重要工序之一，对建筑结构承载力及安全性有重要影响。笔者在具体施工过程中，发现钢筋工程中原材料控制不严格、钢筋制作不符合规范构造要求、安装工艺不正确，会严重影响结构安全性、增加材料用量、影响结构外观质量，对后续消除、降低这些影响，需要投入较大人力、物力，不利于工程进度、质量、安全、成本的控制。在此，笔者就钢筋工程工艺做简单总结，为后续钢筋工程施工提供借鉴。一.原材料控制1.对供货商的资质进行评审，选择合格的供应商。2.热轧钢筋进场时，检查产品合格证、出厂检验报告和进场复验报告。并应按批进行外观检查和力学性能试验。每批由同一牌号、同一炉号、同一规格的钢筋组成，重量≦60t。允许由同一牌号、同一冶炼方法、同一浇注方法的不同炉号组成混合批，但各炉号含碳量之差≦0.02％，含锰量之差≦0.15%。从每批钢筋中抽取5%进行外观检查。钢筋表面不能有裂纹、结疤和折叠。当钢筋按实际重量交货时，应随机抽取10根（6m长）钢筋称重，如重量偏差大于允许偏差，则应与供应商交涉，以免损害项目利益。从每批钢筋中随意抽取两根钢筋，每根取两个试件分别进行拉伸试验（包括伸长率、屈服点、抗拉强度）和冷弯试验。如有一项试验结果不符合下表要求，则从同一批中另取双倍数量的试件重作各项试验。如仍有一个试件不合格，则该批钢筋为不合格品。3.钢筋加工过程中如发现脆断，焊接性能不良或机械性能不正常时，应进行化学成份检验或其他专项检验。二.钢筋的储存进场后的钢筋和加工好的钢筋要根据钢筋的牌号，分类堆放在枕木或砖砌成的高30cm间距2m的垄上，以避免污垢或泥土的污染。钢筋集中码放，场地必须平整，有良好的排水措施。码放的钢筋应及时作好标识，标识上应注明规格、产地、日期、使用部位等。三.钢筋加工钢筋加工包含钢筋配料、除锈、调直、切断、弯曲成型等工序。在现场设置钢筋加工区、原材料及成品钢筋堆场，工程上所有钢筋宜在加工区加工，运至现场绑扎。工程技术人员应认真熟悉施工图纸，按分部分项工程提前编制好钢筋配料单。按钢筋配料单将钢筋加工成半成品，分类编号堆放并挂牌标识，防止不同品种钢筋混在一起，便于发放和领料。1.钢筋配料（下料）①．钢筋配料以构件配筋图为依据，先绘出各种形状和规格的单根钢筋配料简图并进行编号，后按配料简图及构造要求计算钢筋下料长度和根数，填写配料单，申请加工。②．在配料中不能直接根据图纸中尺寸下料，必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度；弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度；箍筋下料长度＝箍筋周长＋箍筋调整值；上述钢筋确定搭接方式后，还应增加钢筋搭接长度。③．钢筋配料计算完毕，填写配料单，钢筋配料单和料牌，应严格校核，必须准确无误，以免返工浪费。2.钢筋除锈钢筋在使用前应清除干净表面油渍、漆污、浮皮、铁锈等，在焊接前，焊点处的水锈应清除干净。一般常用钢筋的除锈途径：一是钢筋调直过程中除锈，适用大量钢筋的除锈较为经济省力；二是电动除锈机除锈，对钢筋的局部除锈较为方便。此外，还可采用手工除锈（用钢丝刷、砂盘）、喷砂和酸洗除锈等。在除锈过程中发现钢筋表面的氧化铁皮鳞落现象严重并已损伤钢筋截面，或在除锈后钢筋表面有严重的麻坑、斑点伤蚀截面时，应降级使用或剔除不用。3.钢筋...
