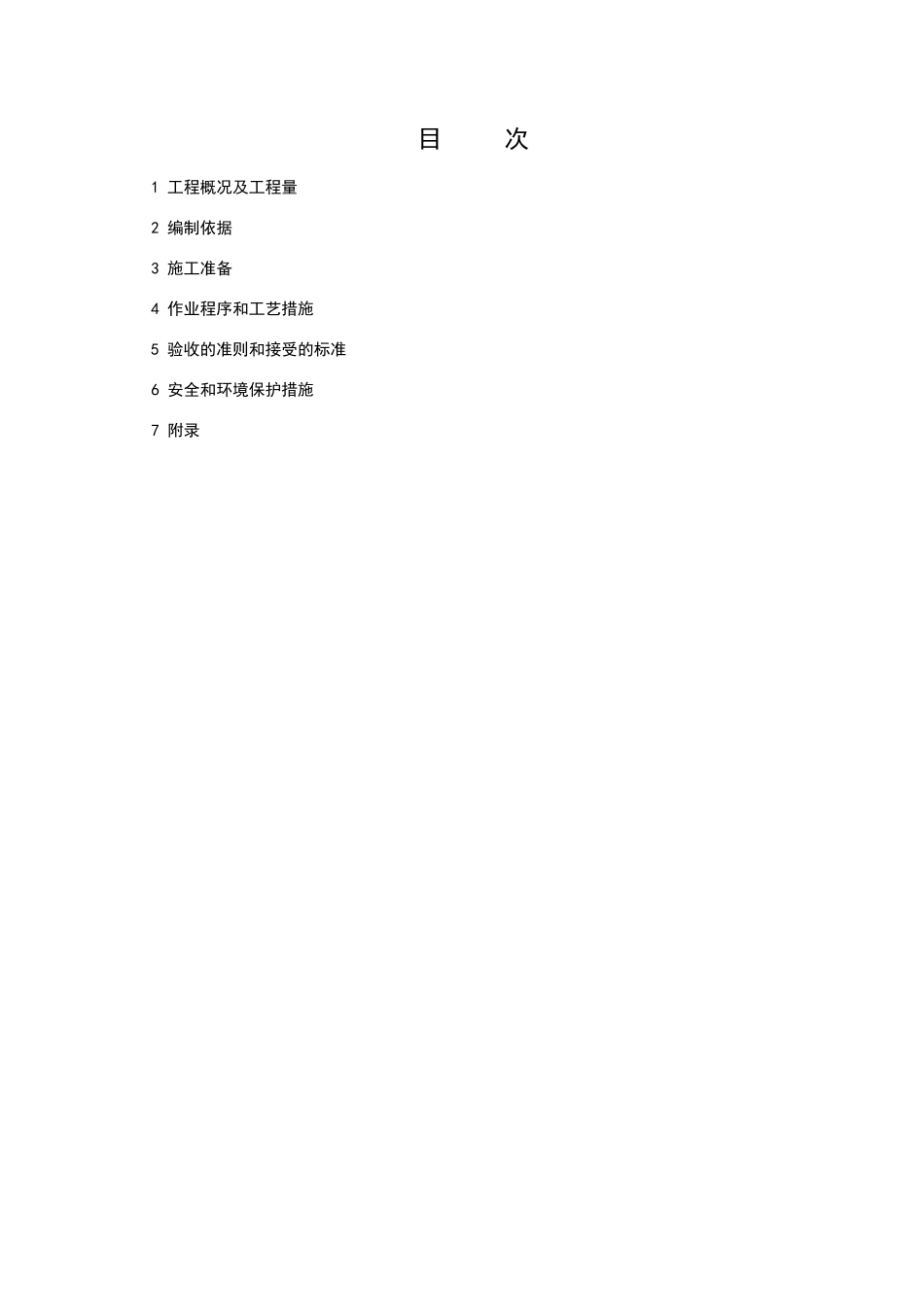

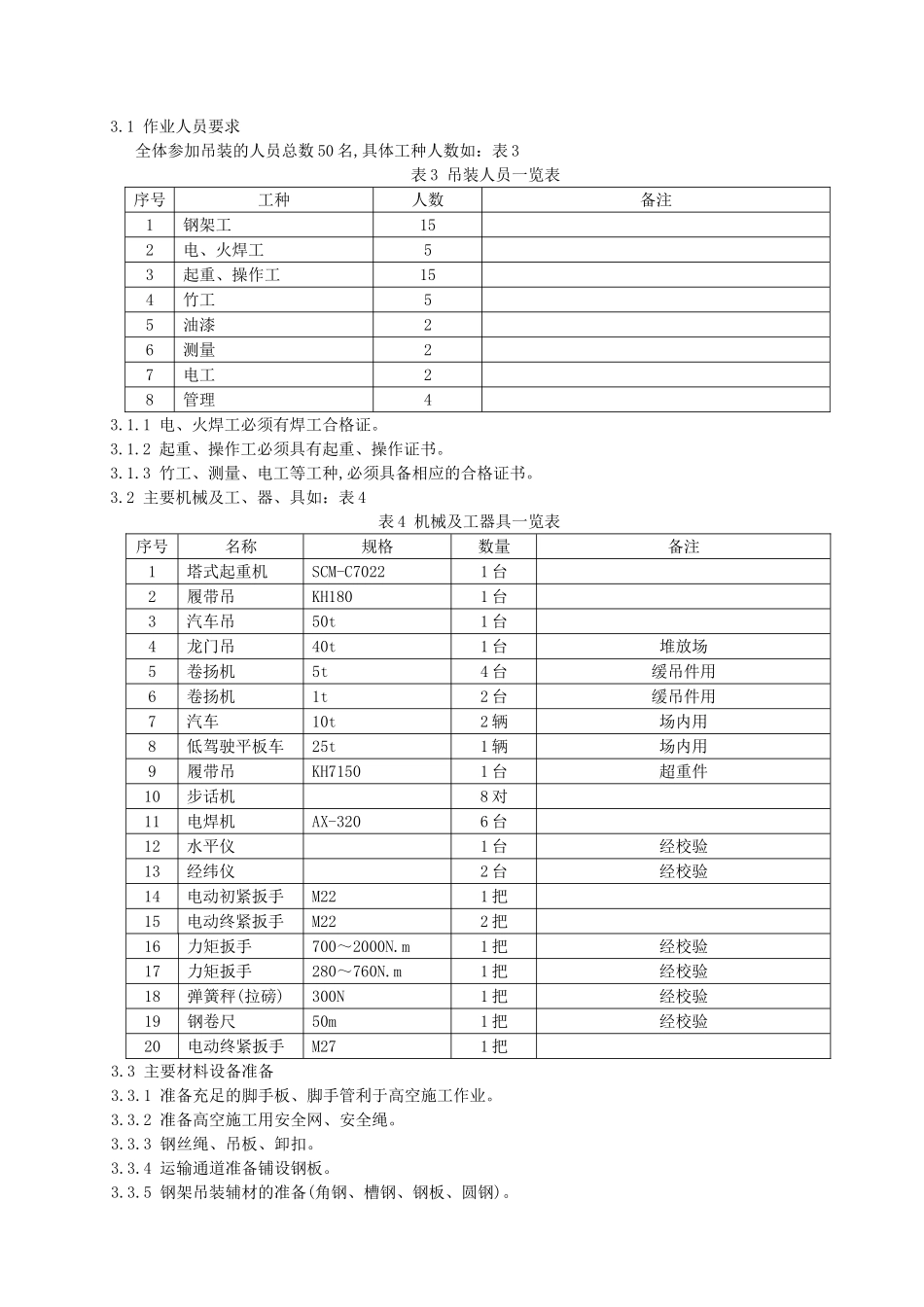

目次1工程概况及工程量2编制依据3施工准备4作业程序和工艺措施5验收的准则和接受的标准6安全和环境保护措施7附录1工程概况及工程量1.1工程概况福建漳州后石电厂是一座大型燃煤凝汽式火力发电厂,工程共建设1台600MW燃煤机组,锅炉本体为美国ABBCE有限责任公司设计、制造的超临界变压运行直流锅炉,最大蒸发量为1913t/h,锅炉炉架为全钢结构，采用露天独立式布置。钢架总宽度为54.2m，总深度为84.7m,总高度为84.6m(大板梁顶标高)。整个钢架分六个安装层，每个层面标高分别为13.0m、23.0m、35.5m、50.5m、63.9m、75.8m(板梁顶面标高为84.60m),由62根立柱,十二个垂直支撑面(纵向刚性立面为B3、B4、B5、B7、B9、B10和B11轴,横向立面为H、J、M、N、R列),及各层面水平支撑,平台扶梯组件组成。钢柱及垂直支撑采用H型钢,重型柱为焊接板柱,整个炉架为全钢插入式铰接结构,构件采用M22扭剪型高强度螺栓和M27大六角高强度螺栓连接,平台扶梯采用焊接。柱与柱采用顶紧面形式传力。柱与横梁,斜撑则采用磨擦面传力。钢材国产采用Q235钢和Q345B钢二种,高强度螺栓材料为JISS10T,螺母材料为35号钢,垫圈为45号钢。1.2主要工程量每台钢架的总重量约为6961.12t,平台扶梯重量439t,高强度螺栓重约为60t。锅炉钢架单件最重件为M排大板梁,重约为71.405t,最大外型尺寸也为D排大板梁:26100×1000×4160mm。具体工作量如:表1、表2表1钢结构统计表层次/重量A区（t）B区（t）C（t）合计备注第一层13.0m844.51112.25448.351405.11第二层23.0m653.06147.67253.981054.71第三层35.5m1091.95103.73317.811513.49第四层50.5m872.3580.11227.541180第五层63.9m678.8954.78/733.67第六层75.8m898.56175.58/1074.14总计5039.32674.121247.686961.12表2大板梁统计表序号板梁件数外形尺寸mm重量t1K1件26100×800×410040.4142L1件26100×900×412049.2733M1件26100×1000×416071.4054N2件12514×700×195018.4862编制依据2.1华阳电业有限公司提供的锅炉钢架安装图纸2.2GB50205-2001《钢结构工程施工质量验收规范》2.3上海电力安装第二工程公司《漳州后石电厂600MW机组工程安装部分施工组织设计》2.4上海电力安装第二工程公司漳州项目工程处《7#锅炉专业施工组织设计》2.5DL/T5047-95《电力建设施工及验收技术规范》锅炉篇2.6电力部《火电施工质量检验及评定标准》(1996年版)锅炉篇、焊接篇2.7DL5009.1-2002《电力建设安全工作规程》2.8JGJ82-91《钢结构高强度螺栓连接的设计、施工及验收规程》3施工准备3.1作业人员要求全体参加吊装的人员总数50名,具体工种人数如：表3表3吊装人员一览表序号工种人数备注1钢架工152电、火焊工53起重、操作工154竹工55油漆26测量27电工28管理43.1.1电、火焊工必须有焊工合格证。3.1.2起重、操作工必须具有起重、操作证书。3.1.3竹工、测量、电工等工种,必须具备相应的合格证书。3.2主要机械及工、器、具如：表4表4机械及工器具一览表序号名称规格数量备注1塔式起重机SCM-C70221台2履带吊KH1801台3汽车吊50t1台4龙门吊40t1台堆放场5卷扬机5t4台缓吊件用6卷扬机1t2台缓吊件用7汽车10t2辆场内用8低驾驶平板车25t1辆场内用9履带吊KH71501台超重件10步话机8对11电焊机AX-3206台12水平仪1台经校验13经纬仪2台经校验14电动初紧扳手M221把15电动终紧扳手M222把16力矩扳手700～2000N.m1把经校验17力矩扳手280～760N.m1把经校验18弹簧秤(拉磅)300N1把经校验19钢卷尺50m1把经校验20电动终紧扳手M271把3.3主要材料设备准备3.3.1准备充足的脚手板、脚手管利于高空施工作业。3.3.2准备高空施工用安全网、安全绳。3.3.3钢丝绳、吊板、卸扣。3.3.4运输通道准备铺设钢板。3.3.5钢架吊装辅材的准备(角钢、槽钢、钢板、圆钢)。3.4技术准备3.4.1钢架吊装前报审作业指导书。3.4.2做好技术交底工作。3.4.3做好安装所需的技术记录。3.4.4做好钢架吊装开工报审。3.5现场条件准备3.5.1力能配备a)钢架施工现场用电量应能满足电焊机六台,电动力矩扳手六把,照明灯6Kw氙弧灯六盏同时用电,总计约120千瓦以上。配电盘应在钢架两侧和前后零米层,以及在八个安装段各设置二只。b)氧气、乙炔采用瓶装形式供应，必须配备氧、乙炔瓶四套...
