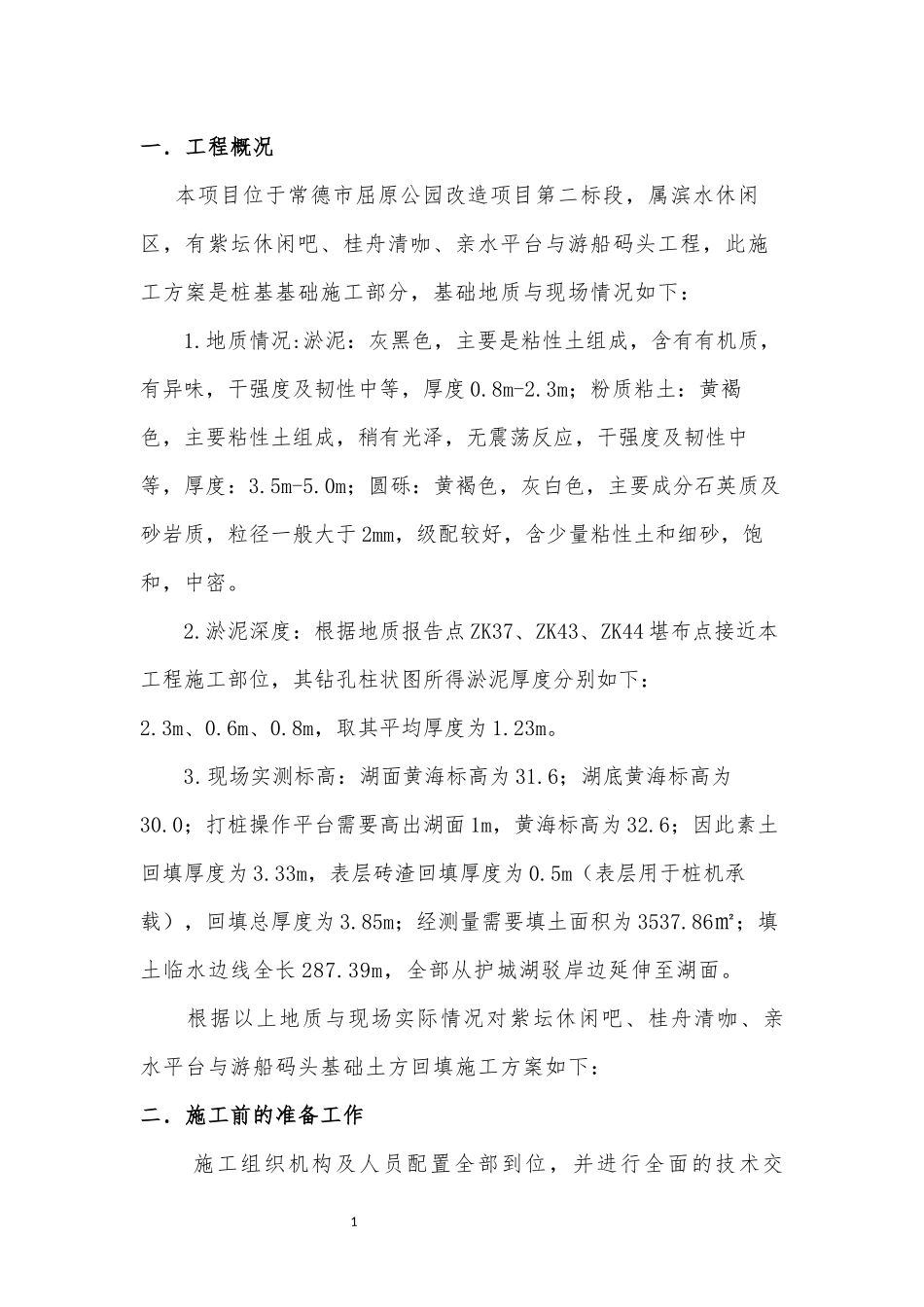

1一．工程概况本项目位于常德市屈原公园改造项目第二标段，属滨水休闲区，有紫坛休闲吧、桂舟清咖、亲水平台与游船码头工程，此施工方案是桩基基础施工部分，基础地质与现场情况如下：1.地质情况:淤泥：灰黑色，主要是粘性土组成，含有有机质，有异味，干强度及韧性中等，厚度0.8m-2.3m；粉质粘土：黄褐色，主要粘性土组成，稍有光泽，无震荡反应，干强度及韧性中等，厚度：3.5m-5.0m；圆砾：黄褐色，灰白色，主要成分石英质及砂岩质，粒径一般大于2mm，级配较好，含少量粘性土和细砂，饱和，中密。2.淤泥深度：根据地质报告点ZK37、ZK43、ZK44堪布点接近本工程施工部位，其钻孔柱状图所得淤泥厚度分别如下：2.3m、0.6m、0.8m，取其平均厚度为1.23m。3.现场实测标高：湖面黄海标高为31.6；湖底黄海标高为30.0；打桩操作平台需要高出湖面1m，黄海标高为32.6；因此素土回填厚度为3.33m，表层砖渣回填厚度为0.5m（表层用于桩机承载），回填总厚度为3.85m；经测量需要填土面积为3537.86㎡；填土临水边线全长287.39m，全部从护城湖驳岸边延伸至湖面。根据以上地质与现场实际情况对紫坛休闲吧、桂舟清咖、亲水平台与游船码头基础土方回填施工方案如下：二．施工前的准备工作施工组织机构及人员配置全部到位，并进行全面的技术交2底。机械设备、测量仪器全部到场，并做好检修工作。1.施工的目的首先通过回填给紫坛休闲吧、桂舟清咖、亲水平台与游船码头的桩基础工程施工提供施工作业面，同时也给打松木桩与土袋围堰提供了工作平台。2.施工前准备1、测量准备工作1.1测量仪器的校准进场前，已将水准仪和全站仪交有资质的单位进行校核，并出具校准合格报告。1.2导线水准点的测量依据根据已批复的导线、水准点复测结果，对首件段进行施工测量。3.施工设备和现场情况3.1在施工现场左右两侧修建施工便道，用来满足施工所需的土方量及施工机械的进出。3.2准备供电设备和抽水机械。三、施工工艺流程先回填再做基础清淤换填处理施工工艺流程为：施工前测量→现有驳岸线开始卸土→逐部分层回填夯实土方至建筑线以外5米→修建施工便道及硬化作业面（填50cm砖渣）→测量桩位→打钢筋混凝土预制桩→土袋围堰打入松木桩（建筑线以外2.5米）→基础承3台、基础梁的土方开挖→基础处理（堰塘淤泥基础）→垫层硬化→下道工序四、施工方法1.测量放线1）定位控制点：按业主提供的建设工程规划定位图，用全站仪和50米钢卷尺引测，在现场设二处坐标点，用钢尺丈量平面及开间尺寸，便于施工过程中校核，经校核无误后插上定位标志。2）标高控制：从附近相对较高等级导线基准点用水准仪和塔尺引入现场，设立永久水准点二处，作为标高控制的依据，并画标高标记。3）根据已有控制点和平面图上的坐标点，并结合实际地形做好施工前测量，收集整理数据及计算，并绘制施测草图并在图上绘画出护城河驳岸线。2.回填方法：回填素土夯实、建施工便道及硬化施工便道与施工作业面（填50cm砖渣）本工程地处护城湖边，现设计的紫坛休闲吧、桂舟清咖、亲水平台与游船码头构造物一直延伸至湖中25.6-44.4m，现场情况与地质资料显示地下水位较高，淤泥较深，因设计要求使用混凝土预制管桩（A、B管）进行桩基础施工，为了确保管桩在施工过程中不发生桩打不进或者断桩等现象发生，故采用来自31公里外丁家港牌楼的素土回填挤淤，外运砖渣硬化作业面与便道。回填土时，自卸汽车将土运至湖边边缘，用推土机将土推入4湖中，经粗平后，用振动式压路机分层碾压密实，厚度为15-30cm，填土边线至建筑外轮廊线5m处（后附图），保证施工顺利进行的同时也确保施工作业面的稳定，素土回填高于湖面0.5m（黄海标高32.1）以上,素土回填完成后在上面铺设0.5m的砖渣（黄海标高为32.6),从而满足桩机施工的场地要求，保证打桩机顺利施工。由于施工作业面延伸到湖中25.6-44.4m，作业面较大，回填的又是素土，所以为了施工车辆的进出需设置两条施工便道（详见平面布置图），其总长度为100.89m，宽为4m，上面铺设0.8m厚的砖渣，施工便道路面标高为黄海标高为32.6。根据以上情况结合相关资料与现场实测数据计算出需要的素土方量为：3537.86㎡*3.33m=11781.07m³...
