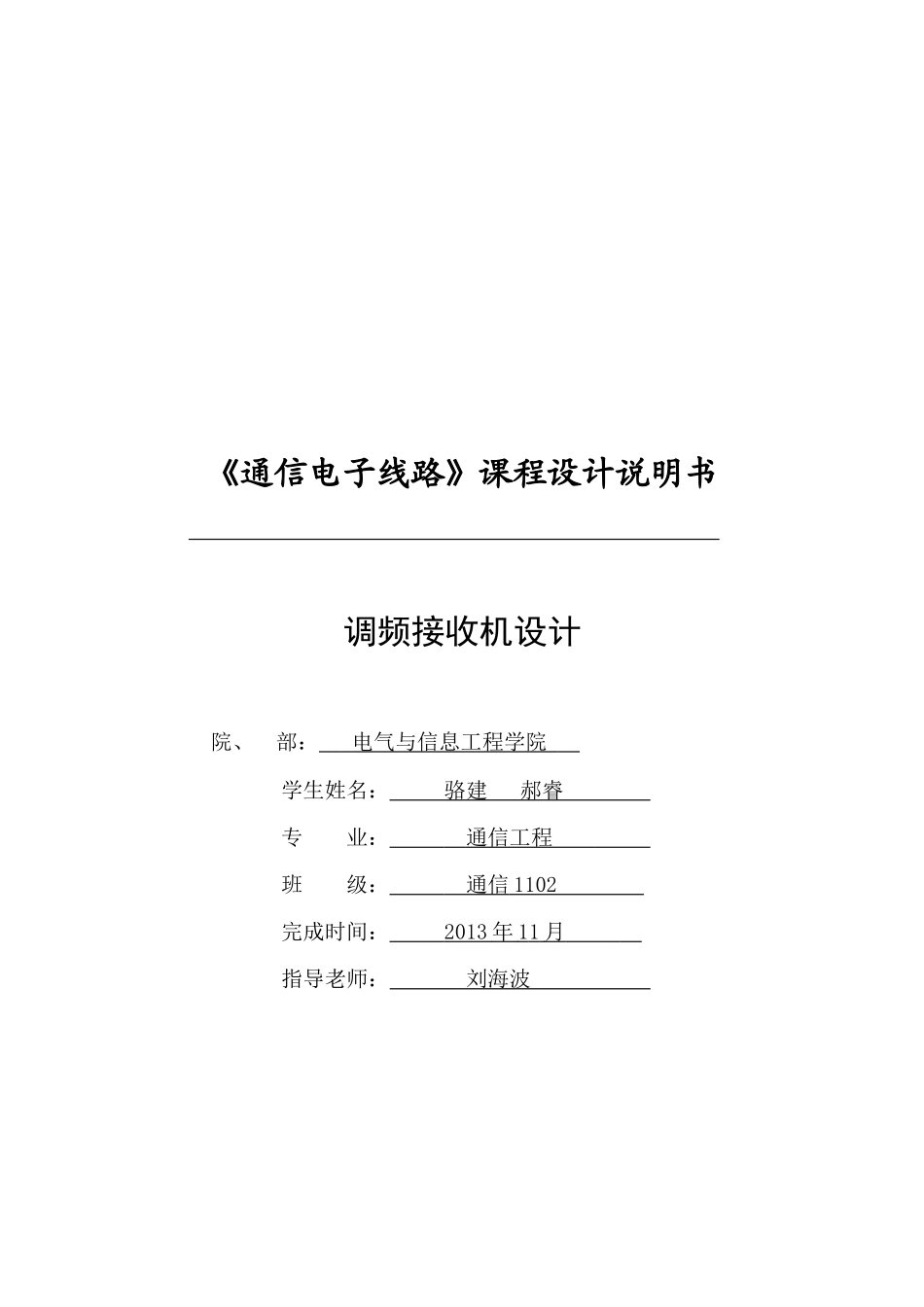

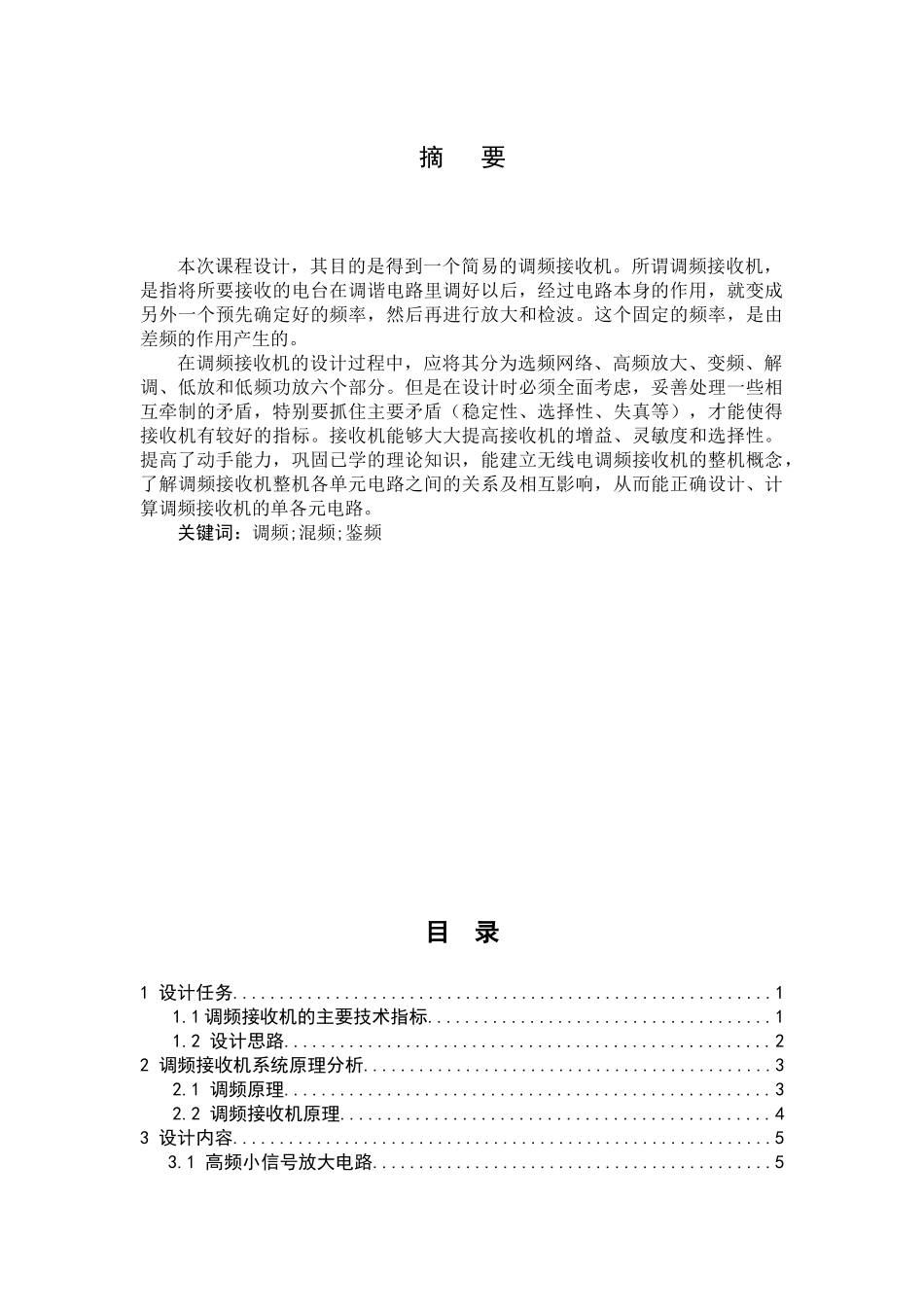

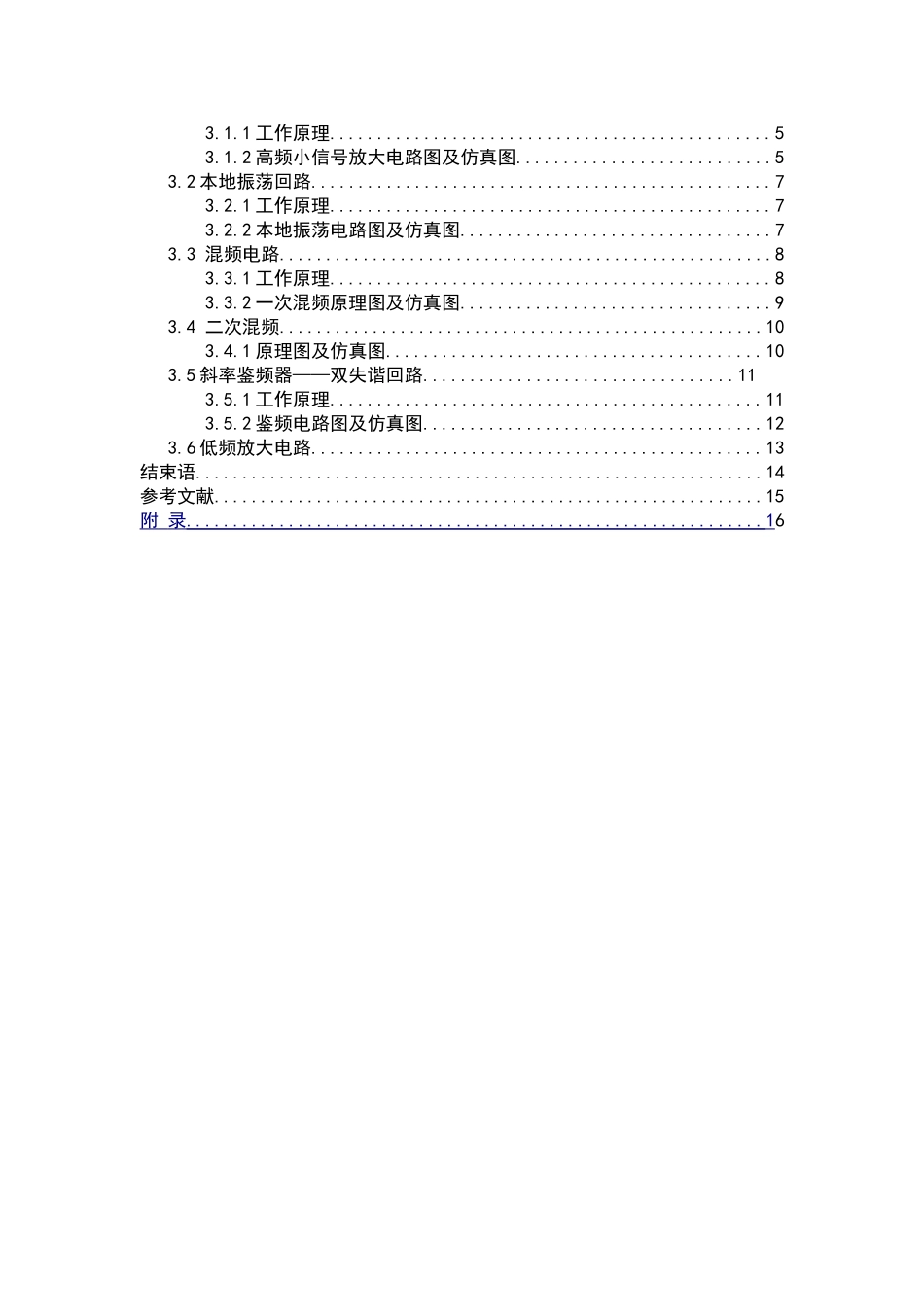

《通信电子线路》课程设计说明书调频接收机设计院、部：电气与信息工程学院学生姓名：骆建郝睿专业：通信工程班级：通信1102完成时间：2013年11月指导老师：刘海波摘要本次课程设计，其目的是得到一个简易的调频接收机。所谓调频接收机，是指将所要接收的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。这个固定的频率，是由差频的作用产生的。在调频接收机的设计过程中，应将其分为选频网络、高频放大、变频、解调、低放和低频功放六个部分。但是在设计时必须全面考虑，妥善处理一些相互牵制的矛盾，特别要抓住主要矛盾（稳定性、选择性、失真等），才能使得接收机有较好的指标。接收机能够大大提高接收机的增益、灵敏度和选择性。提高了动手能力，巩固已学的理论知识，能建立无线电调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算调频接收机的单各元电路。关键词：调频;混频;鉴频目录1设计任务..........................................................11.1调频接收机的主要技术指标.....................................11.2设计思路....................................................22调频接收机系统原理分析............................................32.1调频原理....................................................32.2调频接收机原理..............................................43设计内容..........................................................53.1高频小信号放大电路...........................................53.1.1工作原理...............................................53.1.2高频小信号放大电路图及仿真图...........................53.2本地振荡回路.................................................73.2.1工作原理...............................................73.2.2本地振荡电路图及仿真图.................................73.3混频电路.....................................................83.3.1工作原理...............................................83.3.2一次混频原理图及仿真图.................................93.4二次混频....................................................103.4.1原理图及仿真图........................................103.5斜率鉴频器——双失谐回路.................................113.5.1工作原理..............................................113.5.2鉴频电路图及仿真图....................................123.6低频放大电路................................................13结束语.............................................................14参考文献...........................................................15附录..............................................................161设计任务调频接收机经历了电子管、晶体管、中小规模集成电路和大规模集成电路四个阶段，他们的原理框图大同小异。对于超外差接收机，由接收天线、高频带通滤波器、高频放大器、本振、混频、陶瓷滤波器、包络检波器、低放及功放还有扬声器等组成。1.1调频接收机的主要技术指标1.工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。接收机的工作频率必须与发射机的工作频率相对应。如调频广播收音机的频率范围为88～108MH，是因为调频广播收音机的工作范围也为88～108MHz。2.灵敏度在标准调制（如调制频率f=1kHz、频偏△fm=5kHz或25kHz、50kHz、75kHz）条件下，使接收机输出端为额定音频功率和规定信噪比的输入信号电平，称为灵敏度。接受的输入信号电平越小，灵敏度越高。调频广播收音机的灵敏度为50µV。3.中频选择性接收机6dB带宽和带外的抑制能力称为中额选择性，一般调频收音机的中频6dB带宽为±100kHz,±200kHz处的带宽抑制能力应大于40dB，手机中频6dB带宽为±5kHz，±10kHz处的带宽抑制能力应大于40dB。4.中频抑制比接...
