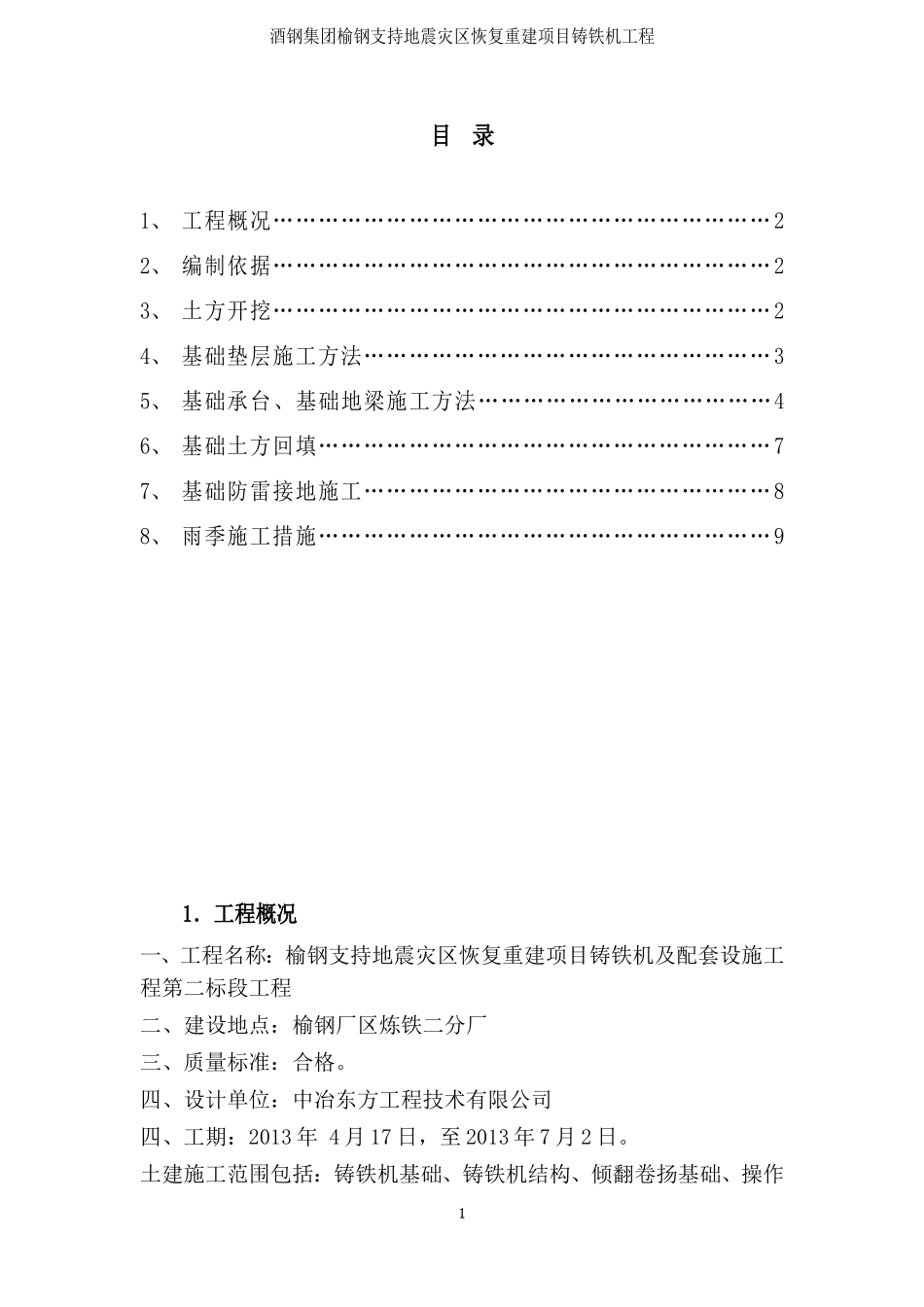

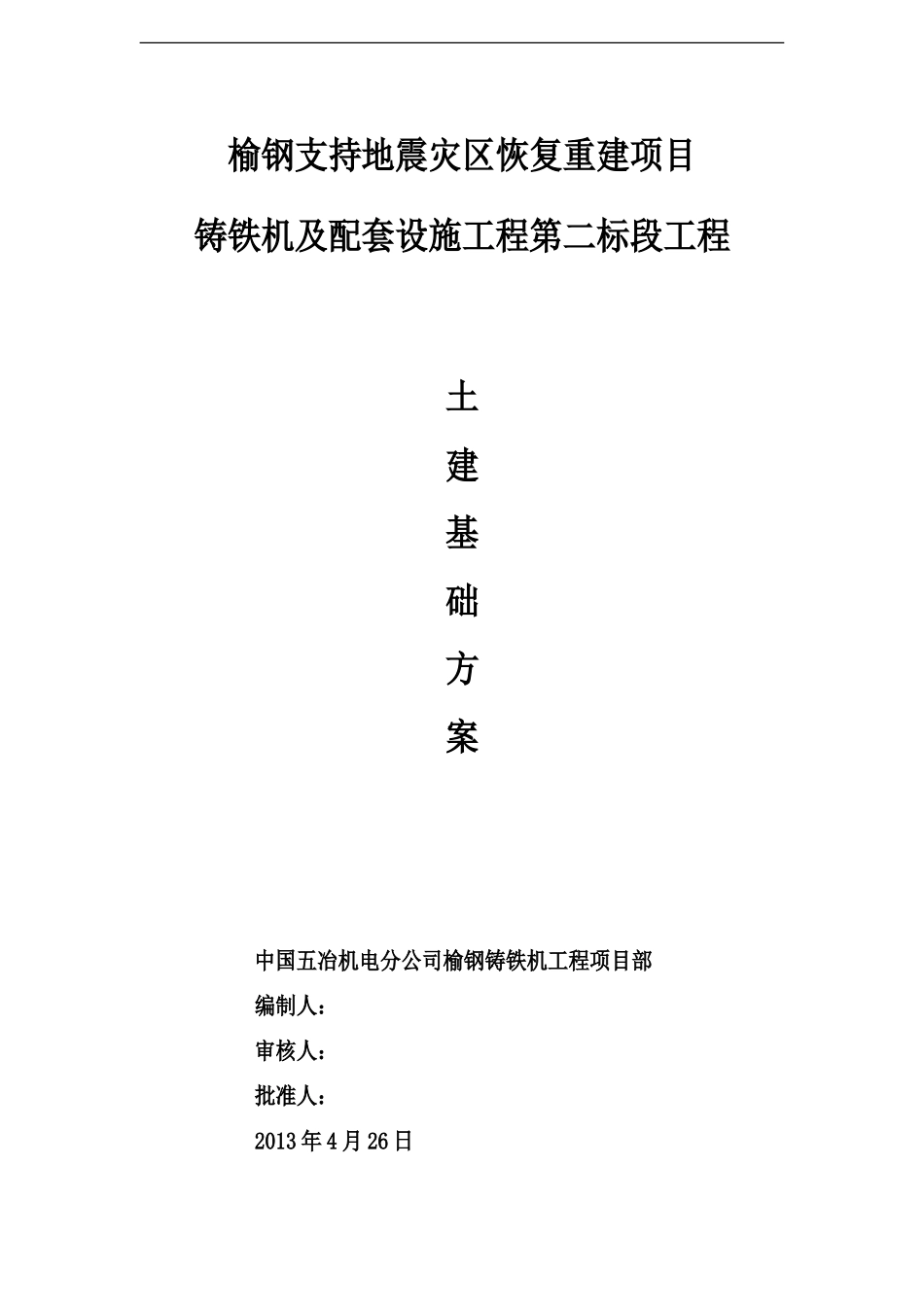

榆钢支持地震灾区恢复重建项目铸铁机及配套设施工程第二标段工程土建基础方案中国五冶机电分公司榆钢铸铁机工程项目部编制人：审核人：批准人：2013年4月26日酒钢集团榆钢支持地震灾区恢复重建项目铸铁机工程目录1、工程概况…………………………………………………………22、编制依据…………………………………………………………23、土方开挖…………………………………………………………24、基础垫层施工方法………………………………………………35、基础承台、基础地梁施工方法…………………………………46、基础土方回填……………………………………………………77、基础防雷接地施工………………………………………………88、雨季施工措施……………………………………………………91．工程概况一、工程名称：榆钢支持地震灾区恢复重建项目铸铁机及配套设施工程第二标段工程二、建设地点：榆钢厂区炼铁二分厂三、质量标准：合格。四、设计单位：中冶东方工程技术有限公司四、工期：2013年4月17日，至2013年7月2日。土建施工范围包括：铸铁机基础、铸铁机结构、倾翻卷扬基础、操作1酒钢集团榆钢支持地震灾区恢复重建项目铸铁机工程间、电气室、喷浆室、折罐站土建、绞车、浊环水及平流池给排水部分土建、区域内电缆沟以及设备范围内的地面硬化施工；2．编制依据2.1施工图，设计总说明2.2国家、甘肃省有关规范和标准3．土方开挖3.1开挖顺序：施工准备→测量放线→土方开挖→人工修整→验坑（槽）。3.2挖土方法：根据现场实际情况，由于拟建建筑物基础主要为独立承台基础,所以开挖时计划沿长向进行基槽土方开挖,采用机械挖土，在准确放线后,按照基坑每边1：0.3---1:0.5比例放坡,并保证每边有0.5m支撑工作面，开挖土方至坑底面设计标高以上100mm左右，剩余土方采用人工挖除，并用人工对坑壁和坑底进行修整；开挖时坑壁放坡系数应根据基坑土质情况适当确定，如果土质较好，尽量少放坡；如果土质较差或地下水较大，还要采取临时支护措施。为充分利用土方，减少二次搬运,故土方开挖时，挖出的土方部分堆在基槽(坑)周围5米范围以外边上，用于基础回土,严禁在基坑边上5m范围内堆土,另一部分开挖的土方用自卸汽车暂先运到现场变电所旁边的临时堆土位置，用于以后场地土方平衡使用。应注意的是，回土时土质应按照实际情况，土质须符合设计和有关规范的规定。开挖时应专人负责测定,专人看护,跟踪检查坑底标高，防止超挖，多挖,当发现地质情况不良时，应及时通知设计、业主、监理代表现场研究处理。3.3土方开挖注意事项1）基础开挖后应安排专人检查其土坡滑移情况，特别是大雨后，一旦发现征兆应立即采取支撑措施。2）挖除的土方应堆放在施工现场指定的场地，土方堆放应设专人指挥，避免出现乱堆乱放现象的出现。3）土方开挖之前应先了解地下管线情况，这样在土方开挖过程中对2酒钢集团榆钢支持地震灾区恢复重建项目铸铁机工程可能会遇到的管线提前采取措施保护.4.基础垫层施工方法1)垫层施工前应组织勘察单位,监理单位,设计单位,建设单位进行基础验槽工作,验收后,立即进行垫层浇注,浇筑C15砼，厚度为100mm；垫层浇筑须确保承台基础、基础地梁的几何尺寸正确。2)垫层施工前应将基底表面浮土清除干净；注意挖土时候不要扰动基底原土,对扰动的要采取级配砂石夯实回填措施,垫层砼的标高控制，在基槽四周或者在施工区域内钉竹签作为标高基准控制点,(测量要准确并在全部完成后进行复核).5.基础承台、基础地梁施工方法基础垫层浇筑结束，根据总定位的控制桩把每条轴线弹设在混凝土垫层上。把基础梁、承台的轴线尺寸、构件的外包尺寸弹设出来、柱的位置尺寸弹设出来，用红漆在四角标识清晰，以便确保基础柱钢筋的位置准确性。根据以弹设的轴线尺寸等，请监理工程师,质量监督站进行桩基质量的验收。验收通过以后，进入承台基础梁的支模,钢筋绑扎。5.1基础承台,基础梁模板施工方法(1)施工程序：基础轴线位置,标高验收合格,基础土方平整完成,按照设计图纸进行基础承台,基础地梁轴线放测、并从现场控制标高点进行标高传递→施工准备→支模→模板加固→质量验收。(2)承台的支模按以弹设的承台外包...
