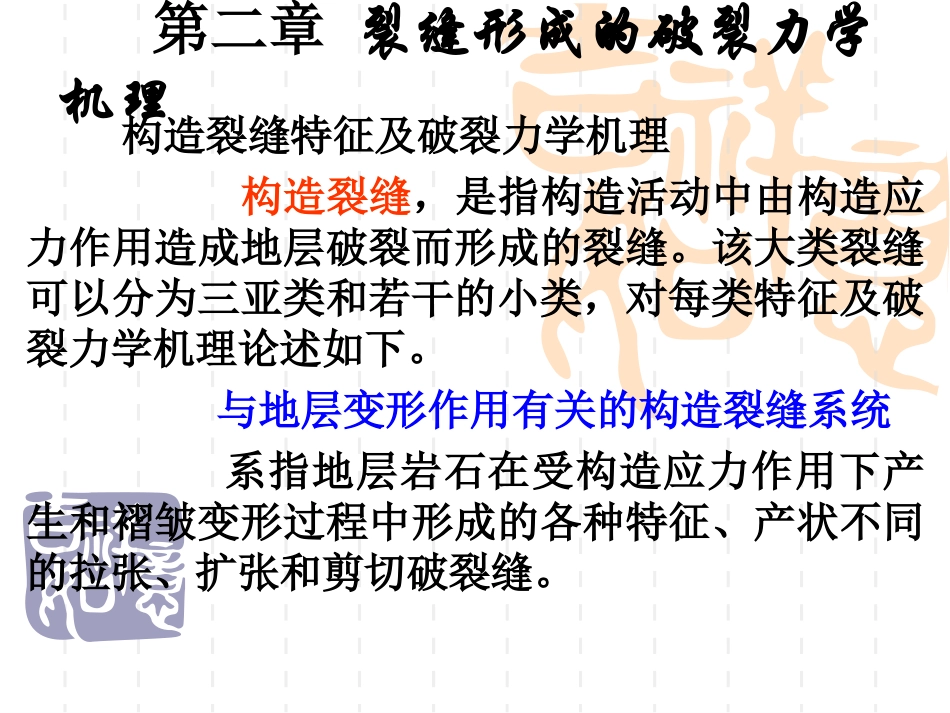

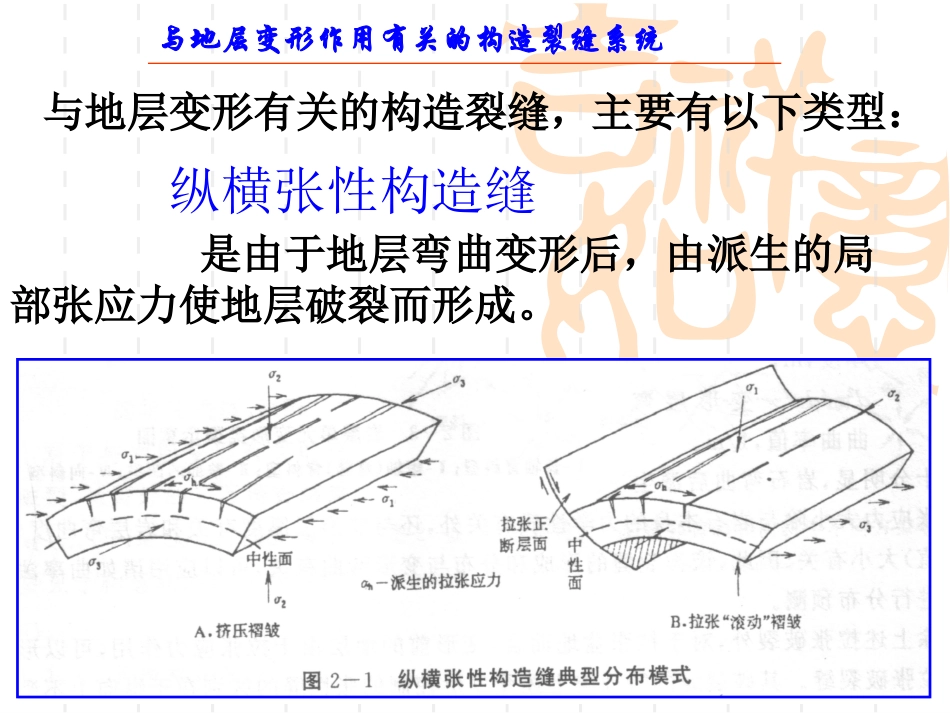

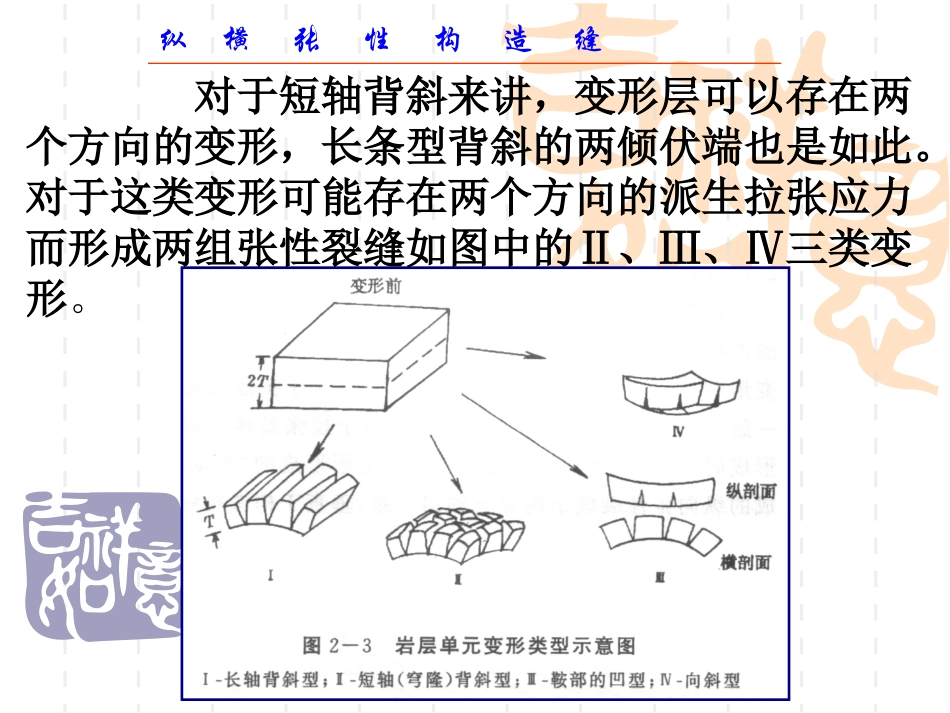

第二章裂缝形成的破裂力学机理构造裂缝特征及破裂力学机理构造裂缝，是指构造活动中由构造应力作用造成地层破裂而形成的裂缝。该大类裂缝可以分为三亚类和若干的小类，对每类特征及破裂力学机理论述如下。与地层变形作用有关的构造裂缝系统系指地层岩石在受构造应力作用下产生和褶皱变形过程中形成的各种特征、产状不同的拉张、扩张和剪切破裂缝。纵横张性构造缝是由于地层弯曲变形后，由派生的局部张应力使地层破裂而形成。与地层变形作用有关的构造裂缝系统与地层变形有关的构造裂缝，主要有以下类型：对于短轴背斜来讲，变形层可以存在两个方向的变形，长条型背斜的两倾伏端也是如此。对于这类变形可能存在两个方向的派生拉张应力而形成两组张性裂缝如图中的Ⅱ、Ⅲ、Ⅳ三类变形。纵横张性构造缝构造扩张裂缝在挤压环境下，当挤压应力大于岩石的抗压强度，可使得岩层发生张破裂，这种破裂称扩张缝。与地层变形作用有关的构造裂缝系统构造剪切裂缝（1）平面“X”型剪切裂缝变形前对于区域挤压应力环境来讲，形成的剪切缝称为平面“X”型共轭剪切缝（图中-A），另一种平面剪切缝是由区域剪切应力作用而形成（图中-B）与地层变形作用有关的构造裂缝系统平面“X”型剪切裂缝的产状是，剖面上为直立状，常在岩心上表现为近垂直缝或高度斜交缝。该类破裂缝的平直缝面上常见擦痕和阶步，擦痕方向近于水平。如图2-7为四川盆地川西大兴场地区大11井和汉2井上三叠统香溪群二段取心裂缝素描图，在缝面上见近水平方向的擦痕。（2）剖面“X”型剪切裂缝剖面上同样能形成“X”型剪裂缝（图）通常情况下挤压环境中形成的剖面“X”型剪裂缝倾角较低，通常为低角度斜交缝。而拉张环境中形成的剖面“X”型剪裂缝倾角大，为高角度缝。构造剪切破裂平落2井香二段低角度斜交缝的岩心素描，其缝面见方解石膜，见沿缝面擦痕。剖面“X”型剪切裂缝与层间滑动有关的破裂缝沉积盆地中的成层岩石弯曲变形后，层间滑动作用是十分普遍的。一般来讲，变形作用越剧烈，层间滑动越强，其形成的破裂可以由（图）说明。与地层变形作用有关的构造裂缝系统与与断层相伴生断层相伴生的构造裂缝系统的构造裂缝系统与断层共轭的裂缝系统构造裂缝特征及破裂力学机理断层带存在两组剪破裂面，一组裂缝其走向与断层面一致，另一组与断层面斜角，交角为2ψ。断层派生的破裂系统在断层两盘相对的运动过程中，可以形成断裂带附近的剪切应力场，从而可以派生出新的裂缝。徐开礼（1984年）等归纳了这种派生裂隙的类型（图）与层间相伴生的构造裂缝系统与底劈等作用有关的裂缝系统沉积盆地中地幔深部的岩浆侵入成层地层会使地层变形褶皱，同样泥页、岩盐、石膏等塑性地质体由于受力的不平衡也会向上挤入地层而造成上覆地层的变形。这种与垂向应力有关的构造在地质学中称底劈构造（或挤入构造）.构造裂缝特征及破裂力学机理岩石中岩石中力学结构面力学结构面对破裂的影响对破裂的影响岩石由于力学结构面的存在而降低了其强度，使得其更易破裂。构造裂缝特征及破裂力学机理天然岩石并非完全的均质体，其中存在有纹层面及早期形成的破裂面等。对于这些岩石中存在的地质界面，岩石力学家们称为力学结构面常见的力学结构面（图）区域裂缝特征及破裂力学机理在一些岩层十分平缓或水平岩层地区可以广泛发育裂缝。很多学者都将此类裂缝称为区域裂缝。尽管学者们就区域裂缝的成因存在分歧，但有一点认识是共同的，即区域性裂缝是由外部力或表力作用而形成。区域裂缝：是指由于区域构造应力场（不管这个应力场是何种原因诱发的）作用下形成的分布广泛，产状稳定而不受局部构造控制的裂缝系统。裂缝形成的破裂力学机理区域裂缝的特征（1）裂缝发育的规模大（分布广泛）（2）裂缝发育的组系：一般情况下以两组正交裂缝的形式发育。（图）区域裂缝特征及破裂力学机理（3）裂缝纵向分布区域裂缝的特征（4）裂缝走向与应力方位关系许多研究表明，系统的裂缝方向与测定的现今和/或古区域最大水平挤压应力之间有明显的平行性。裂缝的取向在可能的构造应力源前面呈有规则的排列（图）许多学者认为，区域性裂缝主要发育于近地表附近。近年来的研究表明...
