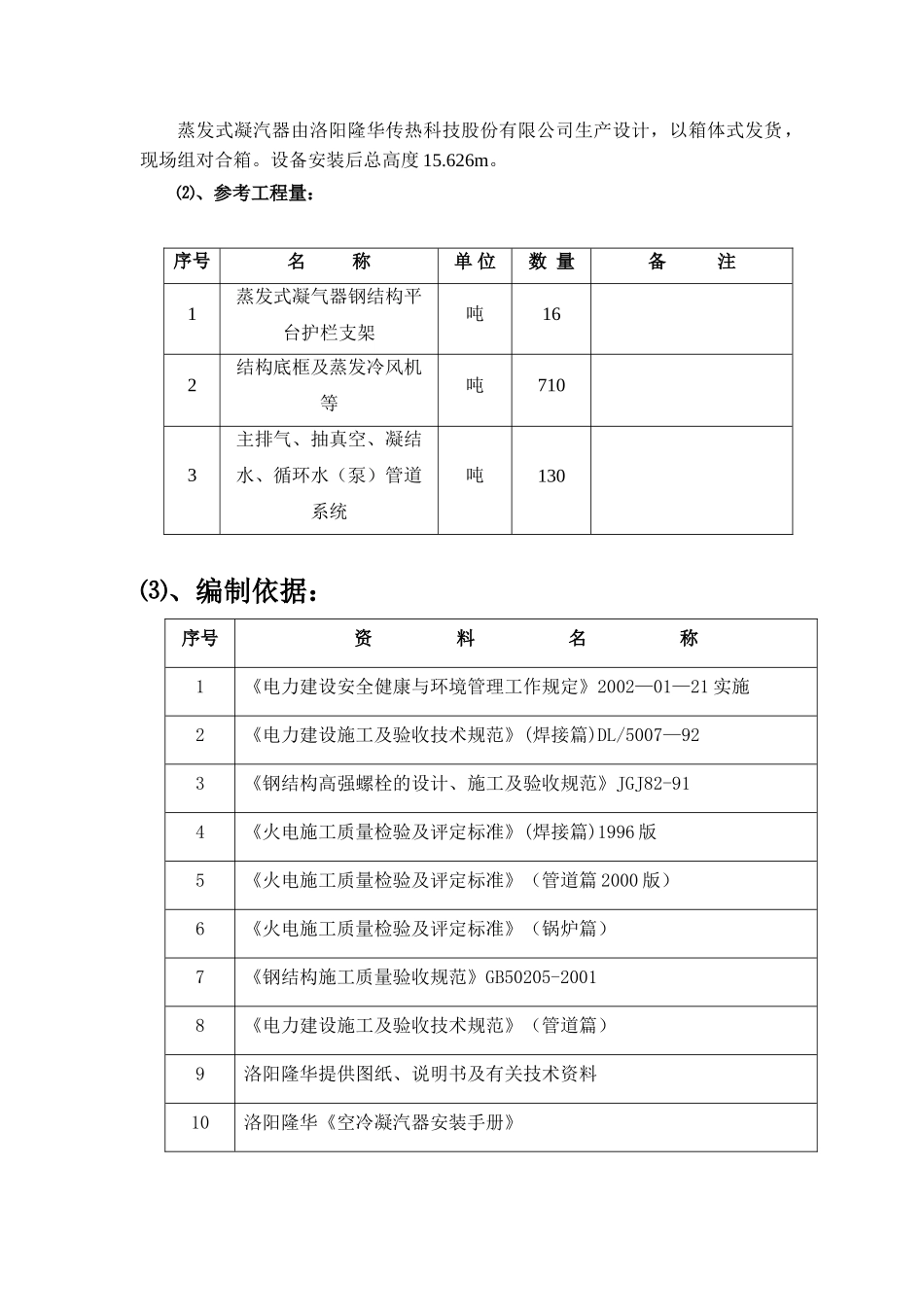

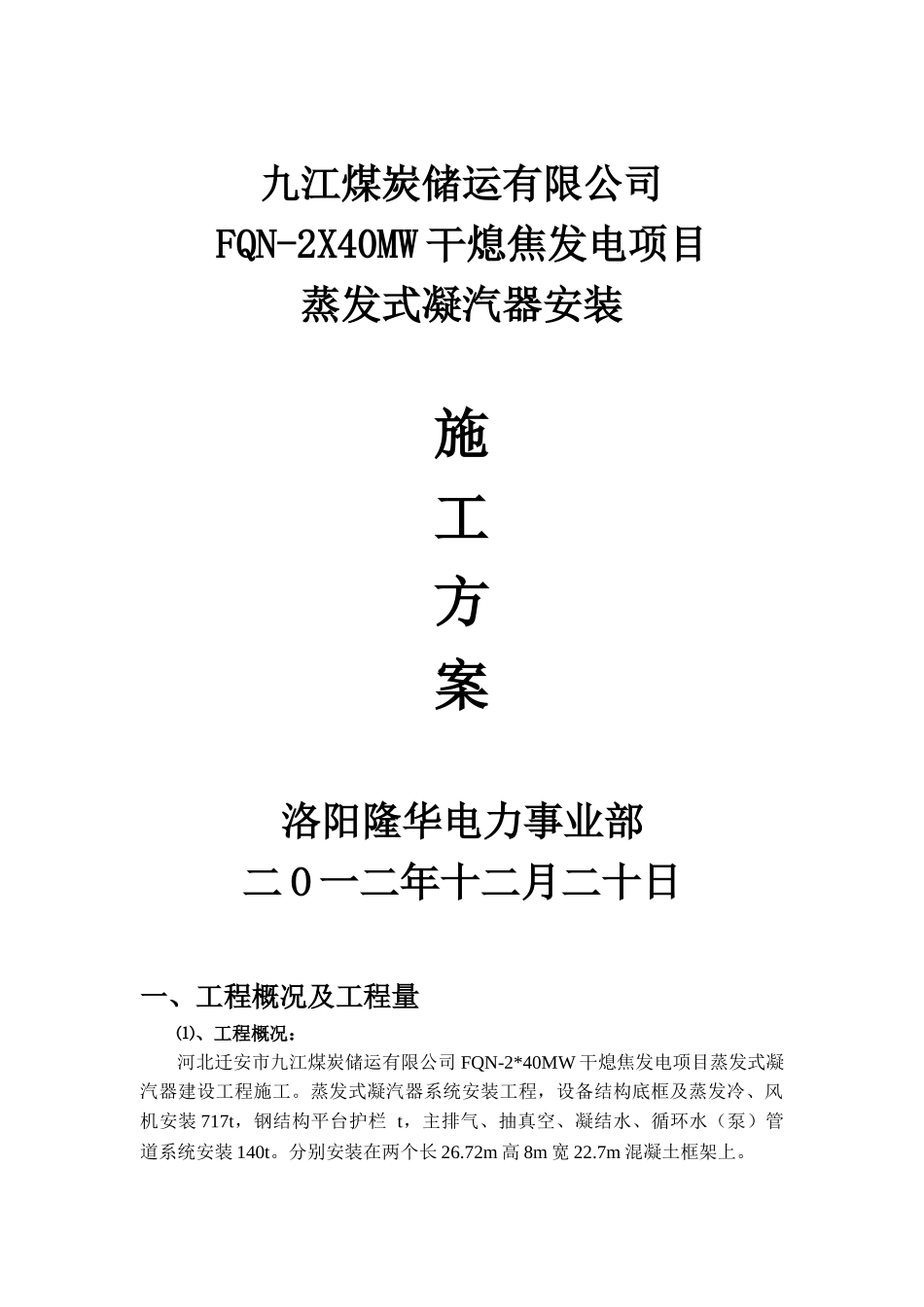

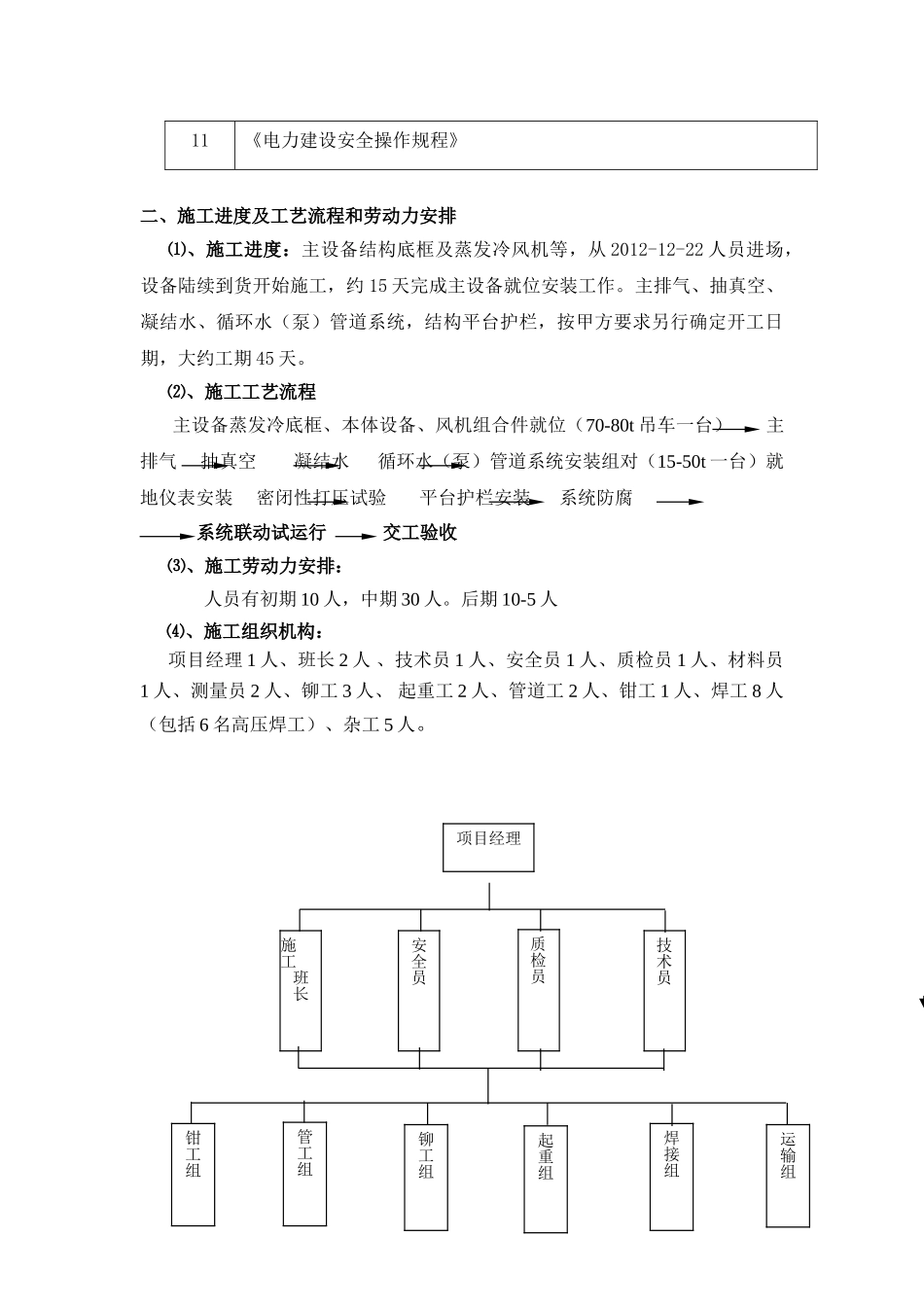

九江煤炭储运有限公司FQN-2X40MW干熄焦发电项目蒸发式凝汽器安装施工方案洛阳隆华电力事业部二O一二年十二月二十日一、工程概况及工程量⑴、工程概况：河北迁安市九江煤炭储运有限公司FQN-2*40MW干熄焦发电项目蒸发式凝汽器建设工程施工。蒸发式凝汽器系统安装工程，设备结构底框及蒸发冷、风机安装717t，钢结构平台护栏t，主排气、抽真空、凝结水、循环水（泵）管道系统安装140t。分别安装在两个长26.72m高8m宽22.7m混凝土框架上。蒸发式凝汽器由洛阳隆华传热科技股份有限公司生产设计，以箱体式发货，现场组对合箱。设备安装后总高度15.626m。⑵、参考工程量：序号名称单位数量备注1蒸发式凝气器钢结构平台护栏支架吨162结构底框及蒸发冷风机等吨7103主排气、抽真空、凝结水、循环水（泵）管道系统吨130⑶、编制依据：序号资料名称1《电力建设安全健康与环境管理工作规定》2002—01—21实施2《电力建设施工及验收技术规范》(焊接篇)DL/5007—923《钢结构高强螺栓的设计、施工及验收规范》JGJ82-914《火电施工质量检验及评定标准》(焊接篇)1996版5《火电施工质量检验及评定标准》（管道篇2000版）6《火电施工质量检验及评定标准》（锅炉篇）7《钢结构施工质量验收规范》GB50205-20018《电力建设施工及验收技术规范》（管道篇）9洛阳隆华提供图纸、说明书及有关技术资料10洛阳隆华《空冷凝汽器安装手册》11《电力建设安全操作规程》二、施工进度及工艺流程和劳动力安排⑴、施工进度：主设备结构底框及蒸发冷风机等，从2012-12-22人员进场，设备陆续到货开始施工，约15天完成主设备就位安装工作。主排气、抽真空、凝结水、循环水（泵）管道系统，结构平台护栏，按甲方要求另行确定开工日期，大约工期45天。⑵、施工工艺流程主设备蒸发冷底框、本体设备、风机组合件就位（70-80t吊车一台）主排气抽真空凝结水循环水（泵）管道系统安装组对（15-50t一台）就地仪表安装密闭性打压试验平台护栏安装系统防腐系统联动试运行交工验收⑶、施工劳动力安排：人员有初期10人，中期30人。后期10-5人⑷、施工组织机构：项目经理1人、班长2人、技术员1人、安全员1人、质检员1人、材料员1人、测量员2人、铆工3人、起重工2人、管道工2人、钳工1人、焊工8人（包括6名高压焊工）、杂工5人。项目经理施工班长安全员质检员技术员钳工组铆工组管工组焊接组起重组运输组三、施工组织施工准备⑴、技术准备：①施工图纸会审完，图纸存在的问题及时与厂家联系并有明确答疑，厂家技术交底完成。②作业指导书编制并审批完。③安装设备供货计划已编制完成，并提交制造及设备厂家。④作业前已对参加施工作业的人员进行施工技术交底。⑤空冷凝汽器设备安装前混凝土基础框架必须结束并交工合格。⑵、工具准备：①施工材料、工器具准备齐全。所有测量工具、施工用工器具、仪器、电动工具已准备完毕并已经校验完并登记。②按规定进行常用起重工具检查，并登记签字保存，保管合理。⑶、大型起重机械准备：①施工安装起重机械安装完毕并进行负荷试验，并具备使用条件。②施工用各种机械要求性能良好，运转灵活。⑷、施工人员准备：①所有施工人员体检合格，培训合格。②所有特种专业人员，必须持证上岗。③所有施工人员经过安全、质量、技术交底并认真领会签字。⑸、临时设施准备：①施工场地宽阔、平整、无杂物，施工道路坚实、平整、畅通、平台搭设完毕。设备到货能满足连续吊装条件。②临时爬梯安装完毕，各种安全设施准备齐全。⑹、施工机械配备及布置序号名称规格数量备注1叉车5t1台租赁2叉车3t1台租赁3汽车吊车75t2台租赁4汽车吊车25t2台租赁5平板车5t1台租赁6电焊机ZX--4006台7其他工具若干⑺、作业安全用具：序号名称规格单位数量备注1安全水平扶绳Ø12mm米3002安全帽顶403安全带根404安全绳卡子M12个205钢脚手架及扣件吨26钢跳板4000*300mm块307短木跳板2000*300mm块308木跳板4000*300mm块209其他有关若干件注：以上安全用具均已检验合格，满足使用要求。⑻、施工作业量具、工器具及材料序号名称规格单位数量备注1游标卡尺0-200mm个12钢板尺2m把33钢板尺1m把54水平仪台25经纬仪台16水平尺1000mm把57水平尺500mm...
