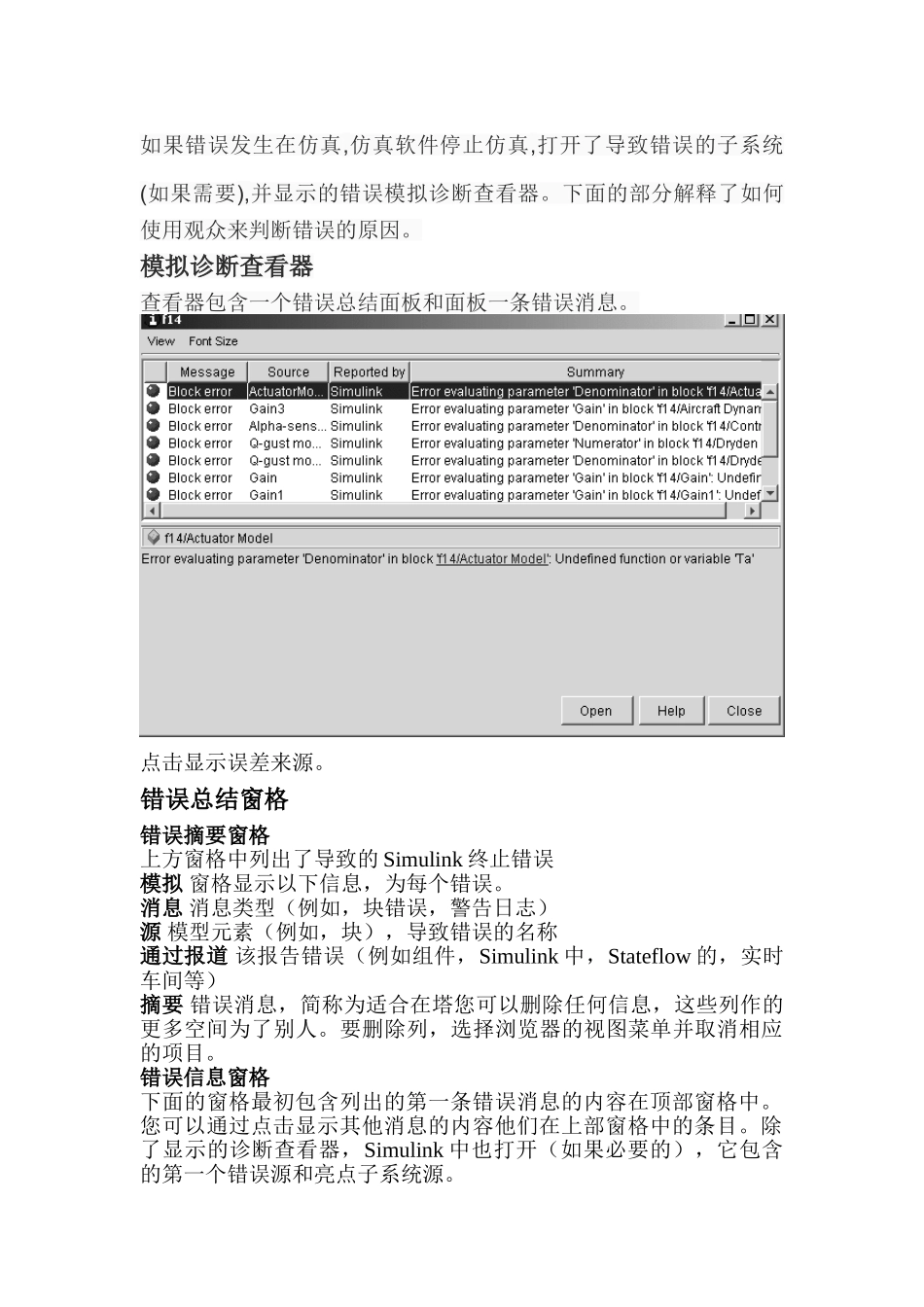

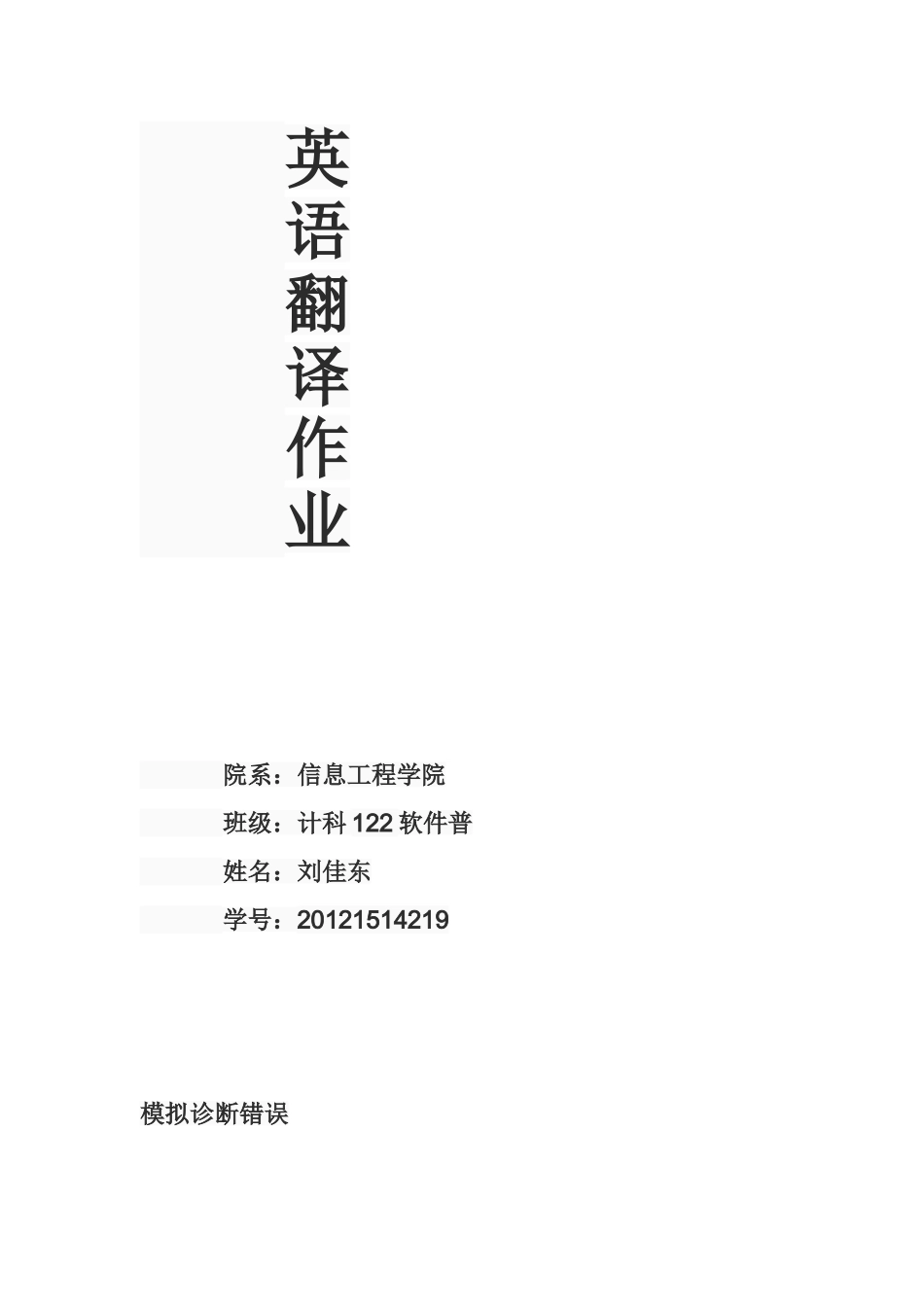

英语翻译作业院系：信息工程学院班级：计科122软件普姓名：刘佳东学号：20121514219模拟诊断错误如果错误发生在仿真,仿真软件停止仿真,打开了导致错误的子系统(如果需要),并显示的错误模拟诊断查看器。下面的部分解释了如何使用观众来判断错误的原因。模拟诊断查看器查看器包含一个错误总结面板和面板一条错误消息。点击显示误差来源。错误总结窗格错误摘要窗格上方窗格中列出了导致的Simulink终止错误模拟窗格显示以下信息，为每个错误。消息消息类型（例如，块错误，警告日志）源模型元素（例如，块），导致错误的名称通过报道该报告错误（例如组件，Simulink中，Stateflow的，实时车间等）摘要错误消息，简称为适合在塔您可以删除任何信息，这些列作的更多空间为了别人。要删除列，选择浏览器的视图菜单并取消相应的项目。错误信息窗格下面的窗格最初包含列出的第一条错误消息的内容在顶部窗格中。您可以通过点击显示其他消息的内容他们在上部窗格中的条目。除了显示的诊断查看器，Simulink中也打开（如果必要的），它包含的第一个错误源和亮点子系统源。您可以通过点击任何地方的错误显示其他错误来源消息在上部窗格中，单击在错误的错误源的名称消息（蓝色高亮显示），或者通过选择浏览器打开按钮。更改字体大小要更改用于显示错误的字体大小，选择字体大小浏览器的菜单栏。显示的字体大小的菜单。选择所需的字体大小从菜单。创建自定义仿真错误信息在Simulink诊断查看器显示的任何实例的输出仿真，包括实例中MATLAB误差函数执行由您创建或者是块或模式回调或S-功能调用通过MATLAB功能块执行。因此，你可以使用MATLAB在回调和S-功能或MATLAB功能块误差函数创建特定于应用程序的模拟错误消息。例如在下面的模型中，MATLAB的功能块调用下面的函数functiony=check_signal(x)ifx<0error('Signalisnegative.');Elsey=x;End执行这一模型显示，在模拟诊断错误消息观众。包括在错误信息的超链接您可以包括超链接块，文本文件和目录。要包含一个超链接块，路径或目录，包括该项目的路径用引号括起来，如错误消息，•错误（“错误评估的块参数”为MyModel/亩“”）在错误的当前模型显示一个文本超链接块沐消息。单击超链接显示的示范窗口块。•错误（“从”C：/work/test.data“错误读取数据”）显示一个文本超链接错误消息的文件test.data。点击链接显示在您的首选MATLAB编辑器中的文件。•错误（“找不到目录数据”C：/作品“”）显示一个文本超链接到c：/work目录。点击链接打开一个系统的命令行窗口（壳），并将其工作目录为c：/工作。注意文本超链接时，才会启用如果相应的块中存在当前模型，或者如果对应的文件或目录存在于用户的系统。提高仿真性能和精度仿真性能和精度可受许多事情，包括模型设计的仿真参数和选择。该解算器处理大多数模型模拟结果准确，高效地与它们的默认参数值。然而，一些机型，如果产生更好的结果你调整求解器和仿真参数。另外，如果你知道的信息关于你的模型的行为，你的模拟结果，如果你得到改善将此信息提供给解算器。加快模拟慢的仿真速度可以有许多原因。这里有几个：•您模型包括MATLABFCN块。当一个模型包括MATLABFCN块中，MATLAB解释称，在每一个时间步，大幅放缓的模拟。使用内置的FCN块或数学功能块只要有可能。•您模型包括一个M文件S-功能。M-文件S-功能也导致MATLAB解释器被称为在每个时间步。无论是考虑在S-功能转换到一个子系统或一个C-MEX文件S-功能。•您模型包括一个内存块。使用的内存块会导致变阶求解器（ode15s和ode113）被重置回订购1在每个时间步长。•最大步长太小。如果你改变了最大步长，尝试用默认值（自动）再次运行模拟。•你问太多的准确性？默认相对容差（0.1％精度）通常是足够的。对于状态模型去零，如果绝对容差参数太小，仿真可以采取太多围绕近零状态值的步骤。请参阅“错误错误的讨论第10-13页上的偏差“。•时间尺度可能太长。减少的时间间隔。•该问题可能是生硬，但使用的是求解非刚性。尝试使用ode15s。•该模型使用的采样时间不在彼此的倍数。混合采样时间不在彼此的倍数导致求解器取足够小的步骤，以确保采样...
