土方开挖方案(确定)VIP免费

土方开挖方案(确定)_第1页
1/6
土方开挖方案(确定)_第2页
2/6
土方开挖方案(确定)_第3页
3/6

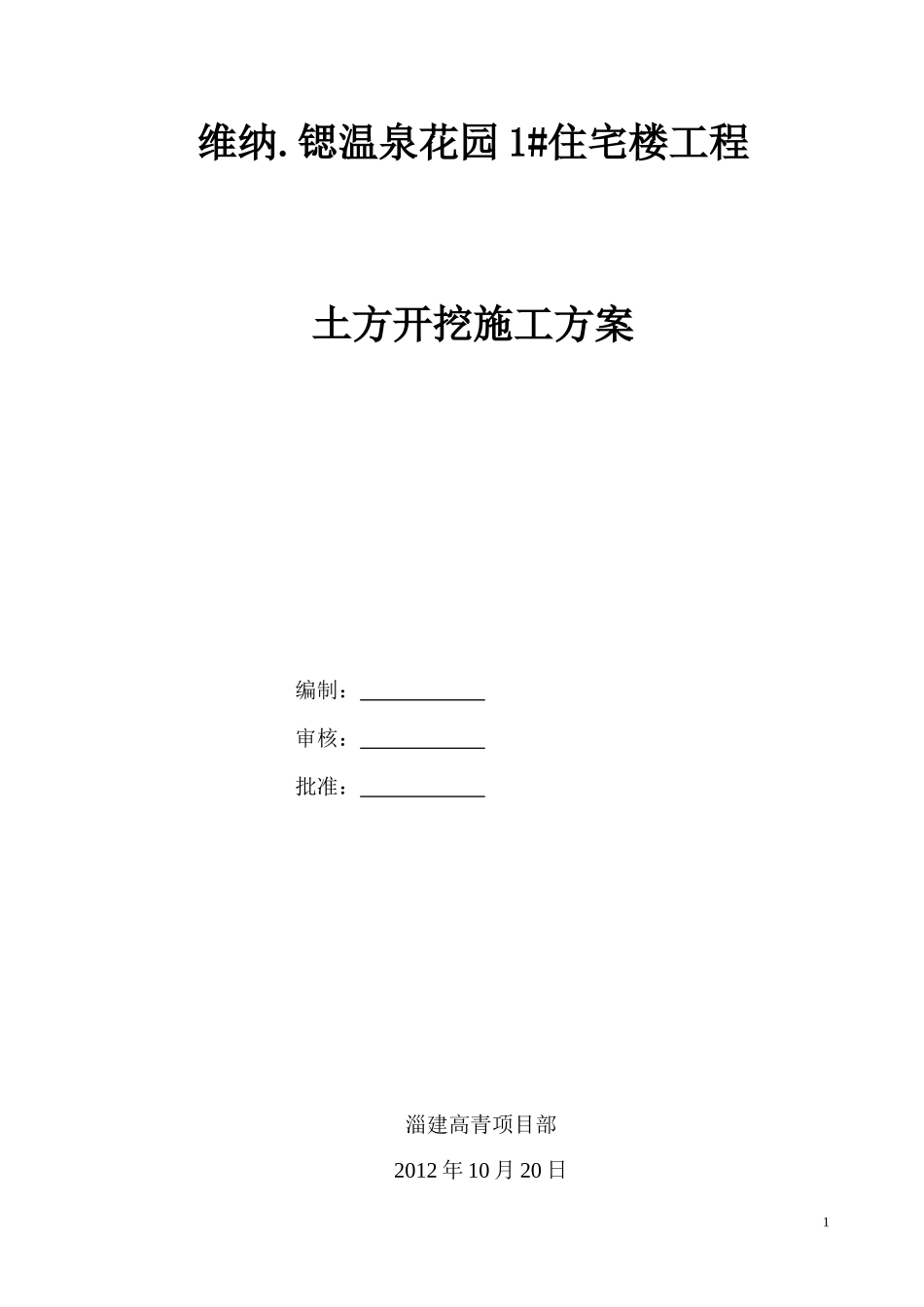

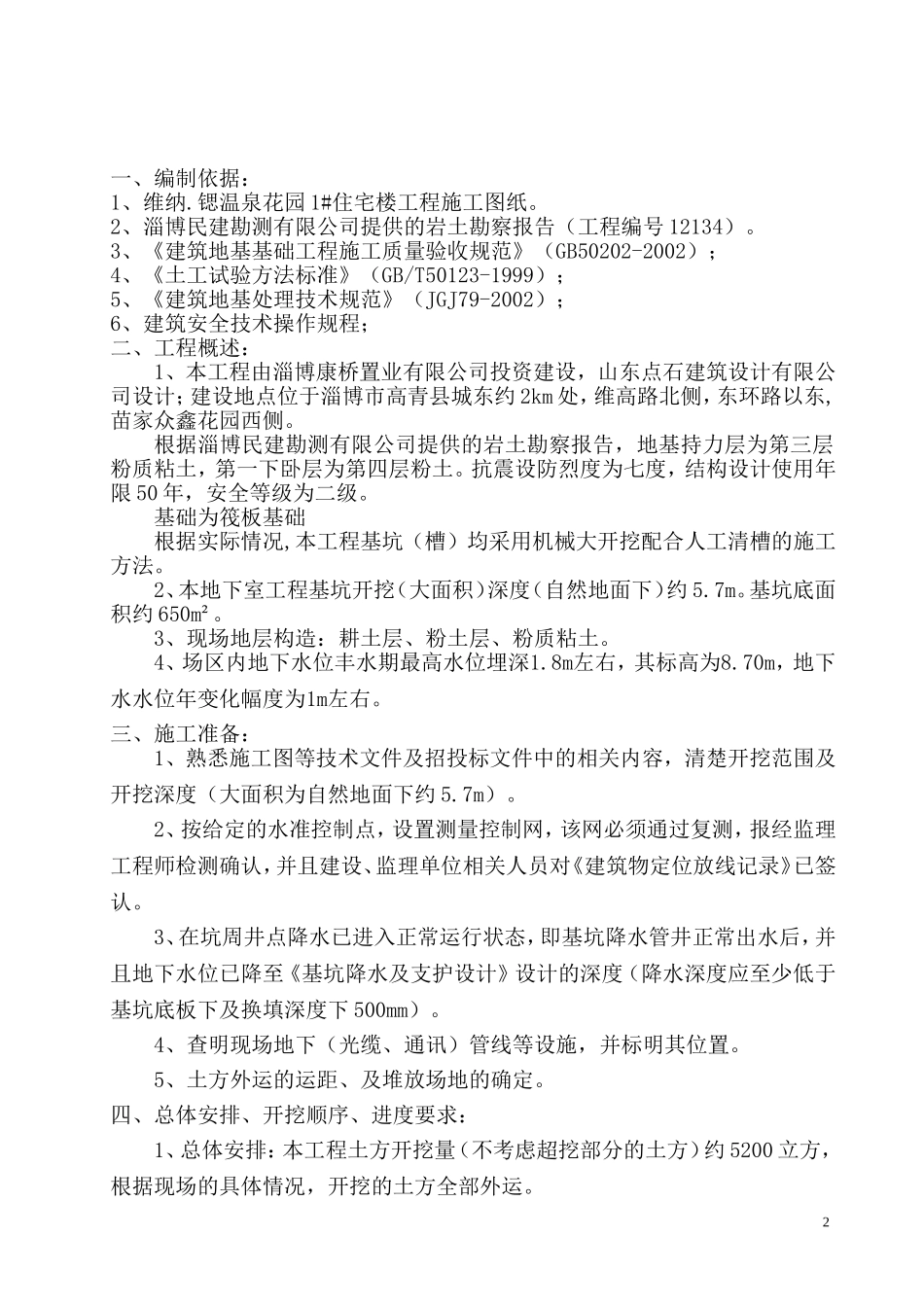

维纳.锶温泉花园1#住宅楼工程土方开挖施工方案编制:审核:批准:淄建高青项目部2012年10月20日1一、编制依据:1、维纳.锶温泉花园1#住宅楼工程施工图纸。2、淄博民建勘测有限公司提供的岩土勘察报告(工程编号12134)。3、《建筑地基基础工程施工质量验收规范》(GB50202-2002);4、《土工试验方法标准》(GB/T50123-1999);5、《建筑地基处理技术规范》(JGJ79-2002);6、建筑安全技术操作规程;二、工程概述:1、本工程由淄博康桥置业有限公司投资建设,山东点石建筑设计有限公司设计;建设地点位于淄博市高青县城东约2km处,维高路北侧,东环路以东,苗家众鑫花园西侧。根据淄博民建勘测有限公司提供的岩土勘察报告,地基持力层为第三层粉质粘土,第一下卧层为第四层粉土。抗震设防烈度为七度,结构设计使用年限50年,安全等级为二级。基础为筏板基础根据实际情况,本工程基坑(槽)均采用机械大开挖配合人工清槽的施工方法。2、本地下室工程基坑开挖(大面积)深度(自然地面下)约5.7m。基坑底面积约650m²。3、现场地层构造:耕土层、粉土层、粉质粘土。4、场区内地下水位丰水期最高水位埋深1.8m左右,其标高为8.70m,地下水水位年变化幅度为1m左右。三、施工准备:1、熟悉施工图等技术文件及招投标文件中的相关内容,清楚开挖范围及开挖深度(大面积为自然地面下约5.7m)。2、按给定的水准控制点,设置测量控制网,该网必须通过复测,报经监理工程师检测确认,并且建设、监理单位相关人员对《建筑物定位放线记录》已签认。3、在坑周井点降水已进入正常运行状态,即基坑降水管井正常出水后,并且地下水位已降至《基坑降水及支护设计》设计的深度(降水深度应至少低于基坑底板下及换填深度下500mm)。4、查明现场地下(光缆、通讯)管线等设施,并标明其位置。5、土方外运的运距、及堆放场地的确定。四、总体安排、开挖顺序、进度要求:1、总体安排:本工程土方开挖量(不考虑超挖部分的土方)约5200立方,根据现场的具体情况,开挖的土方全部外运。22、开挖顺序:第一层(耕土层及粉土层)由现场的西向东方向后退反铲开挖,第二层(粉质粘土)也由西向东后退反铲开挖。3、进度要求:按业主要求计划4天完成。五、工艺流程:施工准备→场地平整→定位测量、方格网测设→基坑降水→开挖第一层土→第一道喷锚护壁→开挖第二层土→第二道喷锚护壁→二次测量放线→(机械或人工)开挖电梯基坑、集水井等土→基坑验槽→人工修边捡底。六、开挖要点:1、选择机械开挖,放坡系数按支护方案为1:0.66,坡脚工作面宽500。2、当开挖实际地质情况与地基设计要求相符时:机械挖至设计基底标高上200mm时,辅以人工修边捡底;土方开挖工程的质量检验标准应符合下表规定。土方开挖工程质量检验标准(mm)项序项目允许偏差或允许值检验方法校基基坑基槽挖方场地平整管沟地(路)面基层人工机械主控项目1标高-50±30±50-50-50水准仪2长度、宽度(由设计中心线向两边量)+200-50+300-100+500-150+l00-经纬仪,用钢尺量3边坡设计要求观察或用坡度尺检查一般项目1表面平整度2020502020用2m靠尺和楔形塞尺检查2基底土性设计要求观察或土样分析注:地(路)面基层的偏差只适用于直接在挖、填方上做地(路)面的基层。3、当开挖(至设计基底标高上200mm)实际地质情况与设计要求不相符时:请建设、设计、地勘、监理等单位有关人员到现场另定方案,则按另定的设计方案进行实施;若涉及基坑边坡,则其支护方案作相应调整。4、挖出的土方用自卸车运至场外确定的堆场。5、基坑土方原则上大面积分两层开挖,每一层开挖深度约2.8米,开挖层数及每一层开挖深度根据现场实际情况,可进行调整,但须征得同意。36、挖至抗水板下口后,电梯基坑、集水井等再二次测量放线开挖。7、因基坑周土方开挖与边坡支护交替进行,土方开挖应给边坡支护提供足够的最小工作面,边坡喷锚支护必须及时进行。七、基坑验槽:基坑开挖至基底设计标高后,实际地质情况与设计要求相符,立即请质检站、建设、设计、地勘、监理等单位有关人员到现场进行检查,鉴定验槽,核对地勘资料、设计要求与实际地质情况是否相符。经检查合格,随...
