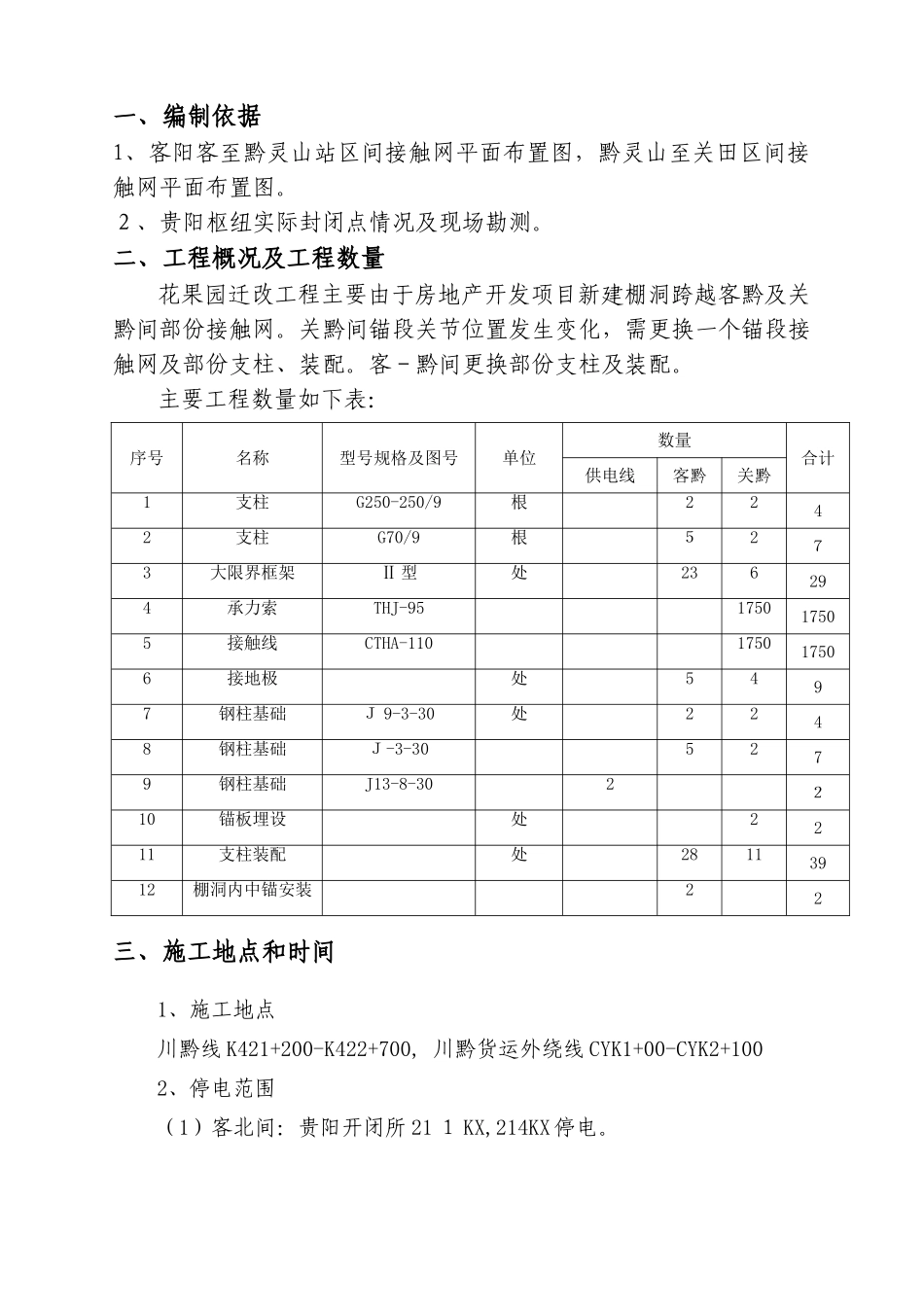

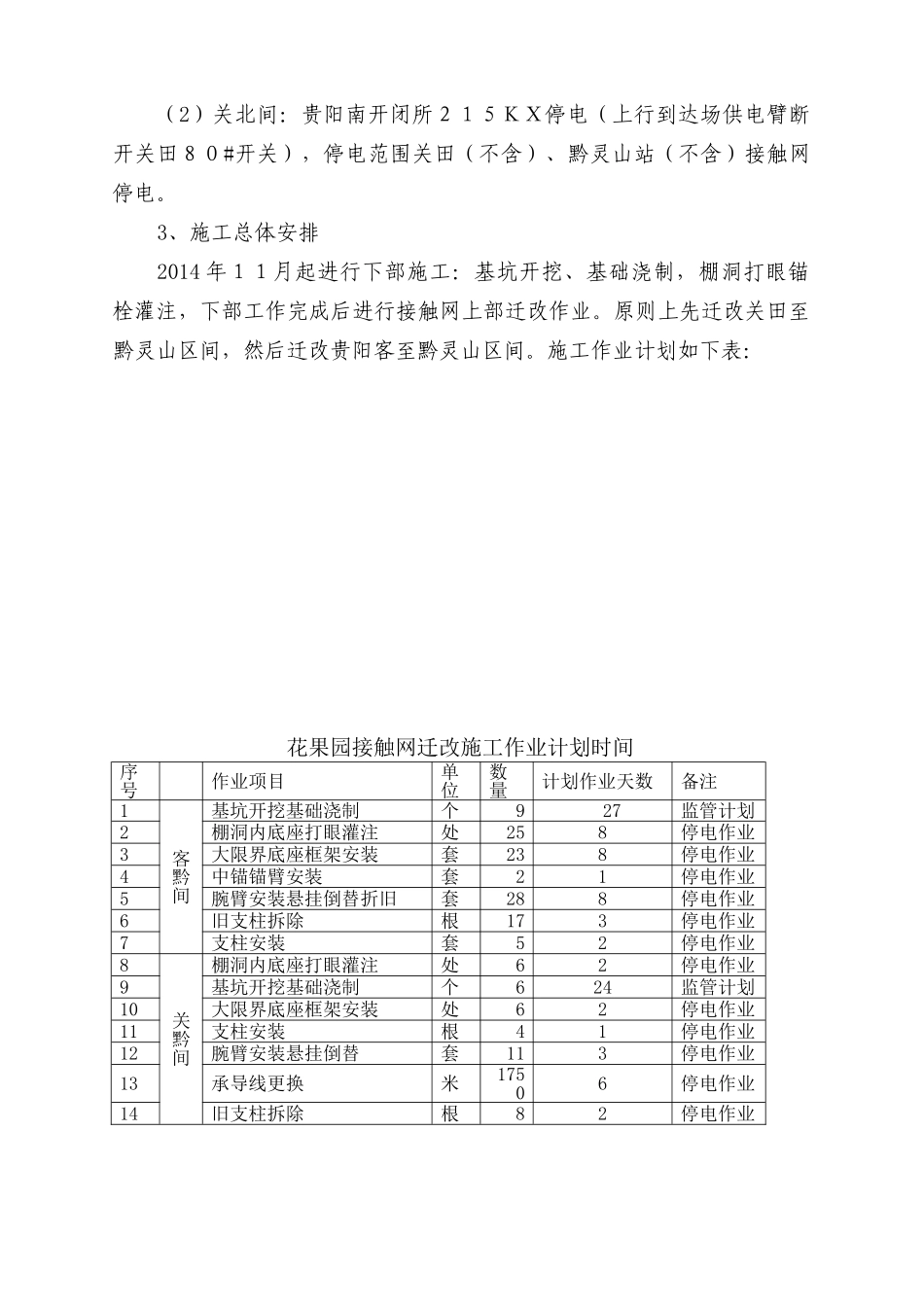

花果园接触网迁改施工方案编制：审核：审批：中铁武汉电气化局集团第一工程有限公司贵广引入贵阳站站后工程项目部二0一四年十一月一、编制依据1、客阳客至黔灵山站区间接触网平面布置图，黔灵山至关田区间接触网平面布置图。２、贵阳枢纽实际封闭点情况及现场勘测。二、工程概况及工程数量花果园迁改工程主要由于房地产开发项目新建棚洞跨越客黔及关黔间部份接触网。关黔间锚段关节位置发生变化，需更换一个锚段接触网及部份支柱、装配。客－黔间更换部份支柱及装配。主要工程数量如下表：序号名称型号规格及图号单位数量合计供电线客黔关黔1支柱G250-250/9根2242支柱G70/9根５2７3大限界框架Ⅱ型处236294承力索THJ-95175017505接触线CTHA-110175017506接地极处5497钢柱基础Ｊ9-3-30处2248钢柱基础Ｊ-3-305279钢柱基础J13-8-302２10锚板埋设处2211支柱装配处28113912棚洞内中锚安装22三、施工地点和时间1、施工地点川黔线K421+200-K422+700,川黔货运外绕线CYK1+00-CYK2+1002、停电范围（1）客北间：贵阳开闭所21１KX,214KX停电。（2）关北间：贵阳南开闭所２１５ＫＸ停电（上行到达场供电臂断开关田８０#开关），停电范围关田（不含）、黔灵山站（不含）接触网停电。3、施工总体安排2014年１１月起进行下部施工：基坑开挖、基础浇制，棚洞打眼锚栓灌注，下部工作完成后进行接触网上部迁改作业。原则上先迁改关田至黔灵山区间，然后迁改贵阳客至黔灵山区间。施工作业计划如下表：花果园接触网迁改施工作业计划时间序号作业项目单位数量计划作业天数备注1客黔间基坑开挖基础浇制个927监管计划2棚洞内底座打眼灌注处258停电作业3大限界底座框架安装套238停电作业4中锚锚臂安装套21停电作业5腕臂安装悬挂倒替折旧套288停电作业6旧支柱拆除根173停电作业7支柱安装套52停电作业8关黔间棚洞内底座打眼灌注处62停电作业9基坑开挖基础浇制个624监管计划10大限界底座框架安装处62停电作业11支柱安装根41停电作业12腕臂安装悬挂倒替套113停电作业13承导线更换米17506停电作业14旧支柱拆除根82停电作业四、施工方案（一）、基坑开挖基础浇制路基面级配碎石、土质较硬地段钻孔机无法开挖时，采用空压机配合人工开挖方式将级配碎石及硬路基面用风镐开凿出基坑工作面后，再用钻孔机钻孔；当基坑位于石质地段时采用空压机配合人工开挖方式进行开挖，人工开挖按照如下程序进行施工：1.1复测基坑①清理基坑位置；②复核基坑人员根据测量资料复核基坑位置，并标记。1.2基坑开挖①基坑开挖时按照2人开挖一个基坑，一人开挖一人提土并防护配置。②基坑开挖前根据现场桩厥标记出坑口位置，并使用彩条布铺设在坑周围路基面上，挖出的级配碎石堆放于基坑一侧的彩条布上，弃土堆放于另一侧的彩条布上。③基坑开挖过程中随时根据桩厥复核基坑位置。④坑深测量：基坑开挖过程中根据给定的基坑边缘桩厥测量基坑深度，每个基坑边缘的固定位置均设置桩厥，并标示该桩厥的高程，带工人员根据技术部门给定的施工表基坑深度、相对高程并配合桩厥进行坑深测量。⑤基坑开挖完成，在基坑四周用黄色彩带和木棍设置安全隔离带，以防止行人误入和基坑被破坏。1.3使用风镐注意事项（1）机体无裂纹和破损；（2）套箍、头部及镐柄弹簧完整灵活；（3）滤风网无堵塞，螺丝、固定销齐全无损。（4）使用风镐钎子时应检查，并符合下列规定：（5）钎子尖锋利，钎子尾部平整无缺口并和钎子中心轴垂直；（6）钎尾与风镐套接正确牢固；（7）使用风镐时必须配备足够的润滑油。（8）备用风镐、钎子、油壶等应放在安全稳妥的地方。（9）操作前当风管接好后，要慢开风门向无人处吹风，排除风管内杂物，然后再接风镐，并拧紧接头。操作中随时检查接头是否牢固，以免脱扣伤人。风镐在使用前及使用中要注油。２、基础浇制2．１基础浇制主要操作方法（1）安装模型板①将安装模型板的地面清理干净、平整。②根据现场桩厥，确定基础侧面限界及标高后安装模型板。③复核限界、标高、型号等是否符合设计。④固定基础模型。（2）清理基坑：坑底、坑壁清理干净和平整。（3）安装钢筋网、基础螺栓框架及基础螺栓①将钢筋网放入基坑内，并保证钢筋网距坑...
