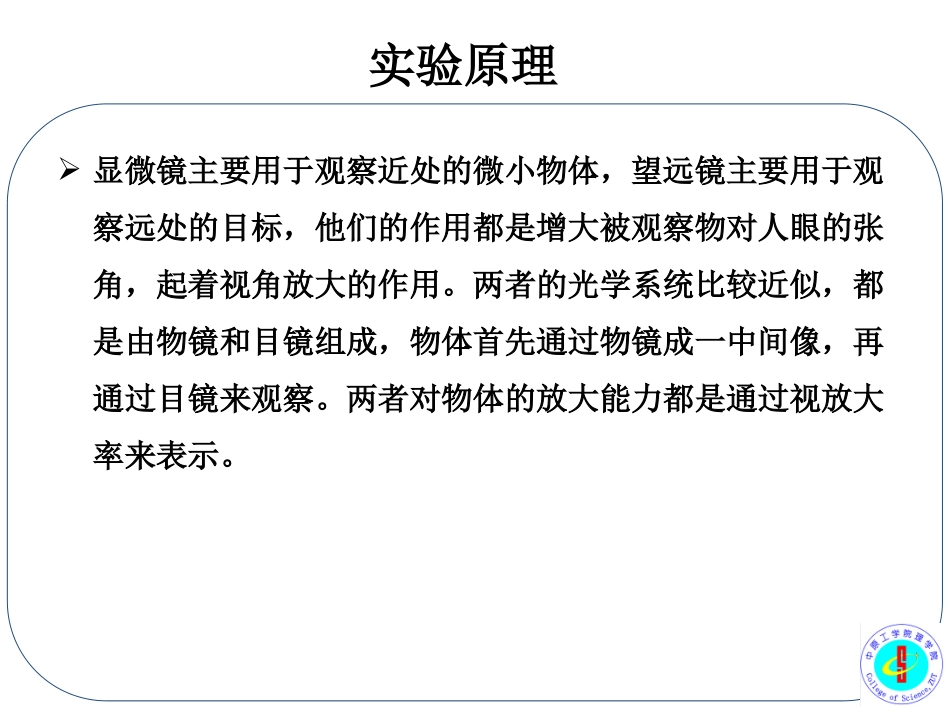

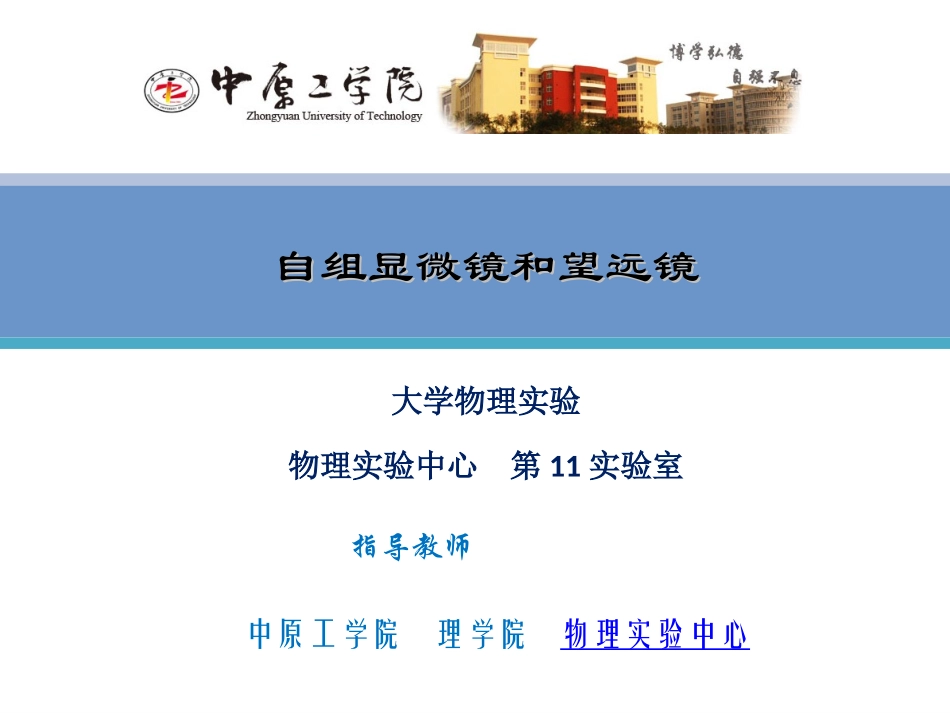

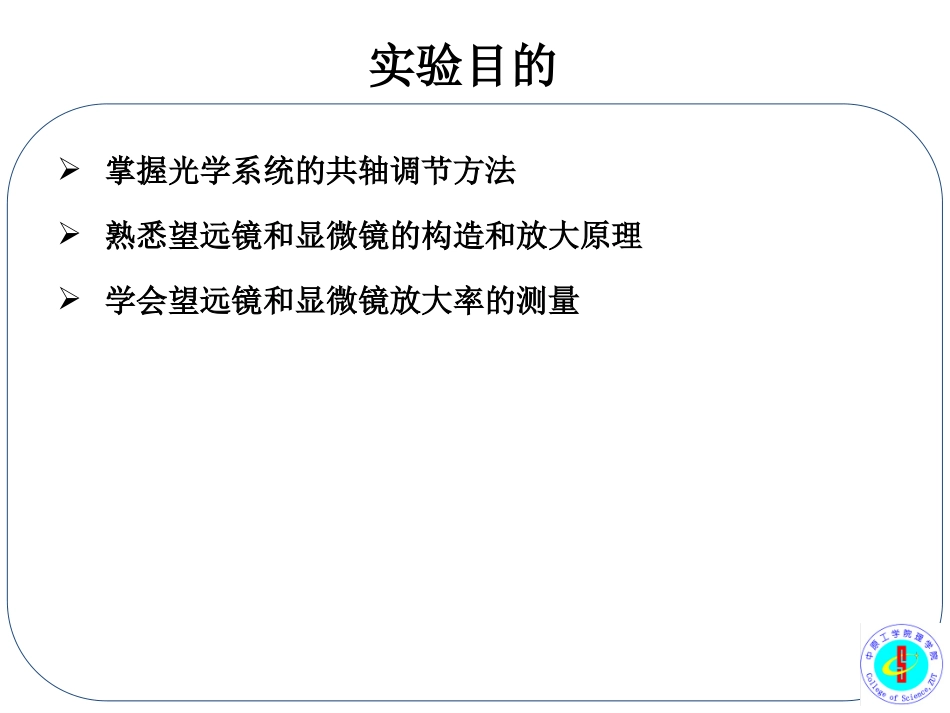

中原工学院理学院物理实验中心指导教师曾灏宪自组显微镜和望远镜自组显微镜和望远镜大学物理实验物理实验中心第11实验室实验目的掌握光学系统的共轴调节方法熟悉望远镜和显微镜的构造和放大原理学会望远镜和显微镜放大率的测量实验原理显微镜主要用于观察近处的微小物体，望远镜主要用于观察远处的目标，他们的作用都是增大被观察物对人眼的张角，起着视角放大的作用。两者的光学系统比较近似，都是由物镜和目镜组成，物体首先通过物镜成一中间像，再通过目镜来观察。两者对物体的放大能力都是通过视放大率来表示。2.1显微镜原理最简单的显微镜是由两组透镜构成的：物镜（焦距很短），目镜（惠更斯目镜）。物体位于物镜（objective）前方，离开物镜的距离大于物镜的焦距，但小于两倍物镜焦距。经物镜以后，物体形成一个倒立的放大的实像I1。I1靠近目镜（eyepiece）焦点Fe的位置上，再经目镜放大为虚像I2后供眼睛观察。 物镜和目镜所组成的复合光具组的焦距为：21fff∴整个显微镜（当作一个简单放大镜）的放大本领为：)::,)25)((252525,1212121目镜放大本领物镜的横向放大率（MfMfffffffM望远镜原理望远镜是帮助人眼对远处的物体进行观察的光学仪器。其种类繁多，但其光学系统都是有物镜和目镜组成的，且都放在镜筒里。按其镜筒数目分：单筒、双筒；按其物镜形式分：反射式、折射式、折反射式；按其目镜形式分：开普勒式(会聚透镜)、伽利略式(发散透镜);按其用途分：①天文望远镜：射电、红外、紫外、x光望远镜等;②普通望远镜：读数(实验用)、棱镜(双筒、军事、观剧、旅游、球赛等)；③特殊望远镜：天文、遥感、宇航、导弹跟踪、高空摄影、激光测距等。开普勒望远镜两个会聚透镜（物镜、目镜），折射式。物镜像方焦点F1ˊ和目镜物方焦点F2重合。21211211222,fffffyfyUUMfyfQPUfyUfyfQPU即可见：,,21Mff0M像是倒立的。实验仪器实验设计与内容我们开发的这个设计性实验最大的亮点为：学生可以自由选择不同焦距的透镜进行显微镜和望远镜的组装。选择不同的焦距，就意味着组装成的望远镜和显微镜具有不同的视角放大率，这就要求学生具备良好的判断意识，能够从不同的焦距组合中选取适宜实验要求的，符合日常生活规律的透镜组合。这样的实验要求使学生在得到实验题目后，必须通过自行阅读实验材料,熟悉常用仪器的原理、结构，才能够自主的、正确的筛选透镜和实验方法，有了正确的透镜组合作为基础和铺垫，才能保证实验设计方案的正确性和正式实验的顺利进行。在此过程中，发挥了学生们各自的思维与想象力,使学生的创新意识和综合能力受到启发和锻炼，可以培养学生坚韧不拔的意志品质、实事求是的科学态度及相互帮助的协作精神。显微镜的组装（a）选出焦距为50mm,70mm的两个凸透镜作为物镜和目镜（b）装配显微镜如图（c）光学间隔取170mm时，调节物镜与目镜距离为290mm（c）打开溴钨灯，在目镜后观察，并调节1/10mm分划板，使得标尺目镜中能观察到清晰的分划板刻度且充满整个视场。（d）在目镜后放置与显微镜光轴成45。的透射反射镜（7：3），并在距光轴25cm（明视距离）放置标准毫米尺，打开汞灯。（e）读出分划板上的某一长度对应标准毫米尺的长度。（f）改变光学间隔，重复上述步骤并记录数据。望远镜的组装（a）选焦距为150mm与50mm的两个凸透镜为物镜和目镜，安装并调节共轴。（b）按图装配望远镜。（c）使光学间隔为0，镜筒长度为200mm，选取标尺为被测物，并将它安放在距物镜大于1.5m处。（f）一只眼睛直接观察标尺，同时用另一只眼通过望远镜观看标尺的像，调节标尺位置，使标尺和标尺像重合，读出标尺和标尺像重合区段上的刻度，记录下来。（g）改变标尺上夹子位置，重复上述步骤并记录数据。数据处理及误差分析实验中记录的原始数据只有经过适当的处理和计算才能反映出事物的内在规律或得出测量结果，这种处理过程称数据处理。下面是显...
