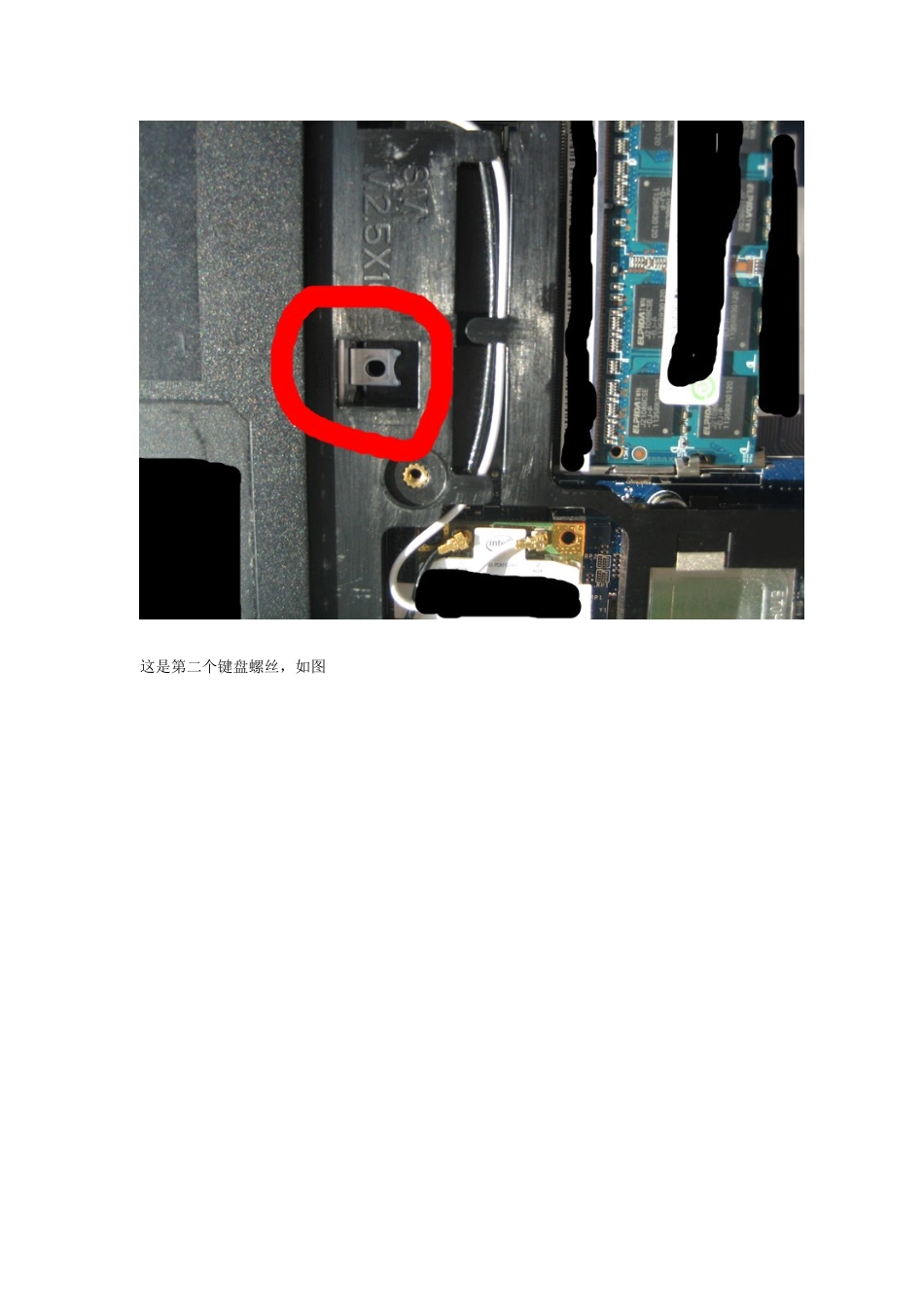

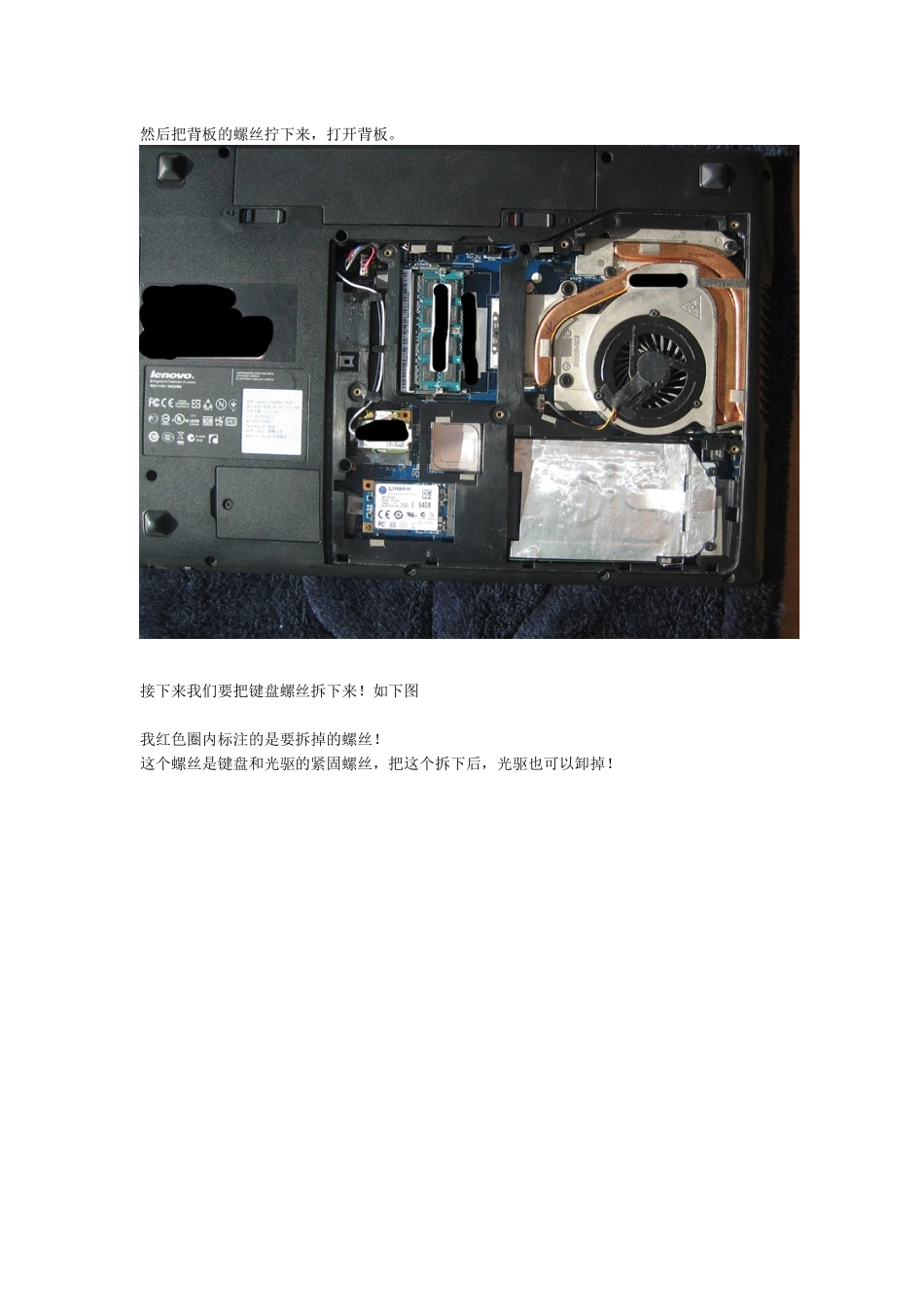

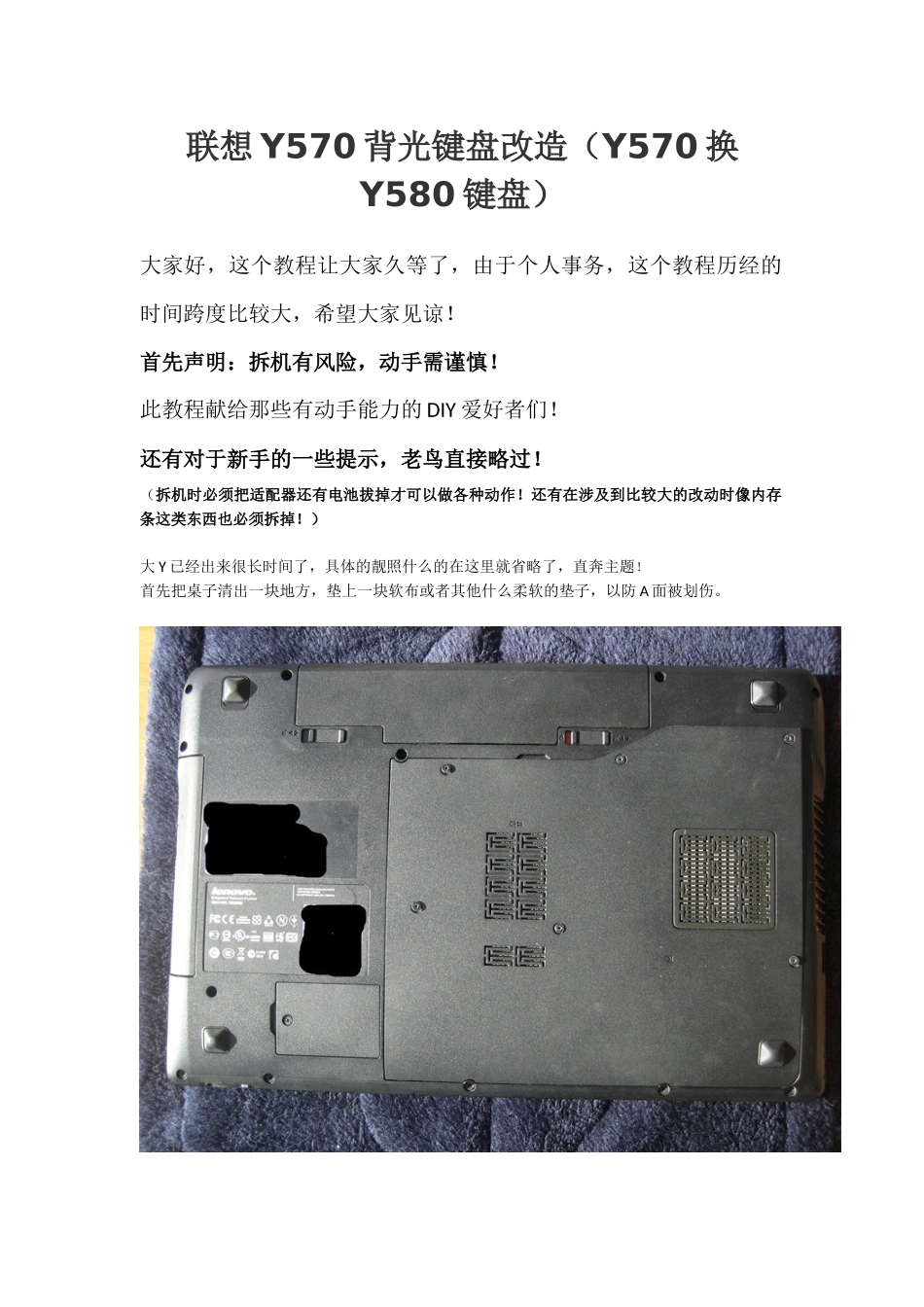

联想Y570背光键盘改造（Y570换Y580键盘）大家好，这个教程让大家久等了，由于个人事务，这个教程历经的时间跨度比较大，希望大家见谅！首先声明：拆机有风险，动手需谨慎！此教程献给那些有动手能力的DIY爱好者们！还有对于新手的一些提示，老鸟直接略过！（拆机时必须把适配器还有电池拔掉才可以做各种动作！还有在涉及到比较大的改动时像内存条这类东西也必须拆掉！）大Y已经出来很长时间了，具体的靓照什么的在这里就省略了，直奔主题！首先把桌子清出一块地方，垫上一块软布或者其他什么柔软的垫子，以防A面被划伤。然后把背板的螺丝拧下来，打开背板。接下来我们要把键盘螺丝拆下来！如下图我红色圈内标注的是要拆掉的螺丝！这个螺丝是键盘和光驱的紧固螺丝，把这个拆下后，光驱也可以卸掉！这是第二个键盘螺丝，如图然后键盘就可以扣下来了！把键盘扣下来后看到的就是这个样子的。（大家不要误会，我的C面上粘了一层膜，所以才是这个样子的，但是这个面贴膜多少会影响些散热，但由于我一般不玩什么游戏所以散热量没那么大！）如下红圈内的分别是联想的易碎贴（这里面藏着一个螺丝）、键盘的排线插口、右上角的空焊位我不知道是干什么的，但是在以前的拆机教程中好像看过不是空的，可能是版本问题，希望知道的大大给些提示！看完这面后会感到一些稍稍的失落，没有可以为背光键盘供电的插口！没办法，继续往下拆吧！再次翻到D面拆掉如图所示的所有螺丝。注意下电池下方的螺丝一定要小心点拧，很容易碎的！还有我们在卸键盘的螺丝时我说道键盘和光驱公用的那颗螺丝，那颗螺丝拆下后，光驱可以在那个位置抽出，同时你会看到光驱下还有几个螺丝也一并拧下来！（对于这些螺丝千万不要随意放一定要按照他们拆下来的位置，在桌子上找块空闲的地方摆放好，除非你记忆力超强，否则等你装回去时你会很蒙的！）这些螺丝都卸下来后，用指甲或一些东西（不知道你们都用什么反正我每次拆东西用的都是指甲，）把C面与D面的卡扣撬开！这是要注意下，有的地方是撬不开的，不要用蛮力，因为我们螺丝还没有全部都卸完！还记得我说的联想的易碎贴吗？对，把那个螺丝拧掉，这时可以卸掉一大部分了。接下来就是我和他们不同的地方了！在C面上部有个电源板就是我们开关机按键的那个板，在这里面还有颗螺丝，但由于这个板的暗扣太多很容易掰坏，所以我先卸掉了与C面相连的螺丝，这样就可以把两边撬开，然后你就会看到这个板上的两个大的卡扣，把螺丝刀伸进去，把两个卡扣顶下来使之与C面脱离，注意下这个是左右各一个的。好了，现在可以吧这个电源板卸下来了吧。下方的这个就是电源板的全貌。好了，这个板卸下来后你就会发现在这个板的下方还有颗螺丝，把他拧下来。然后整个C面都可以顺利的拿下来了！C面一览。这时我们将注意力转移到到右下角，这个是USB3.0的板这个是我的，有个黑色的USB3.0的主控芯片这个是USB2.0的板，所以我猜测这个主控芯片就是2.0与3.0的差别。这时我们在键盘周围仔细的寻找了下发现了这个红色的圈内很明显是个空焊位，撕开这个铜箔后马上就兴奋了！这个是4pin的供电口，用表测了下电压-3.3V，那个兴奋啊！但冷静下来一想，由于不知道这个区域是干什么的，而且还有铜簿保护着,所以就没敢动，还有就是如果动主板的话就涉及到一个问题，就是保修！动主板也就意味着放弃保修！（这里说到保修，由于我们破坏了上文说的联想的易碎贴，也是放弃保修的，但是他的问题没有动主板的严重，如果碰到好说话的维修人员，还是可以给你保修的），所以我就决定在USB3.0的那块板上取电，由于他的特殊的连接方式（排线连接）应该不属于主板范围内！接下来我们要对键盘进行修改了。由于570与580键盘的螺丝位置不一样，所以要做些改动，这是处理后的结果。把他们放在一起对比下螺丝的位置！接下来讲解下我是如何改装这个键盘首次看到这个键盘我以为这个螺丝就是挤在键盘上的，后来用钳子拽了半天也没弄下来，最后做出了把他们锯掉的决定！首先我们准备下材料，钢锯条，毛刷，还有双面胶。然后我们把这个键盘的背光板撕下来！注意，一定要慢，否则有可能撕坏哦！然后用锯条吧这三个螺丝干掉！注意下1...
