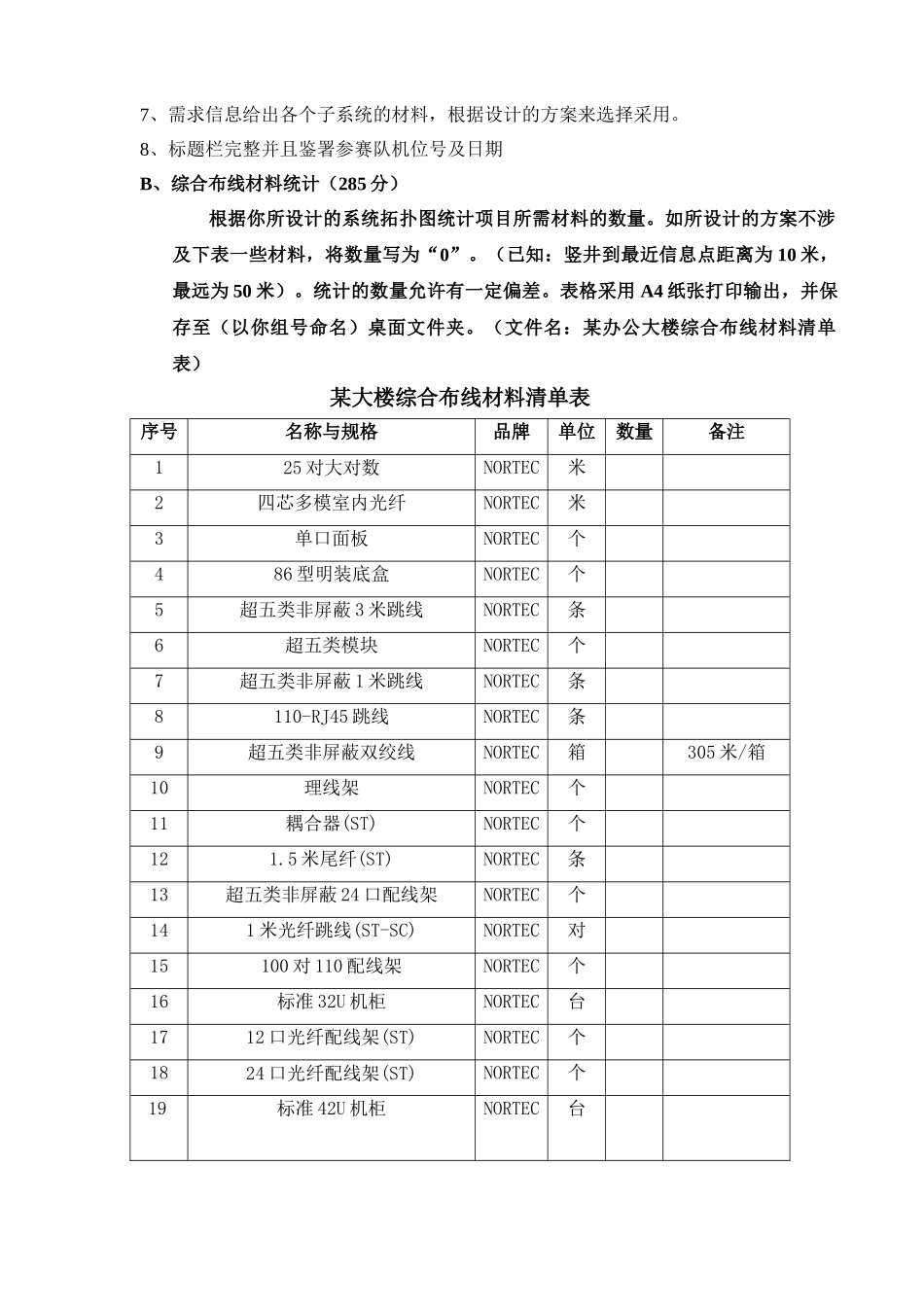

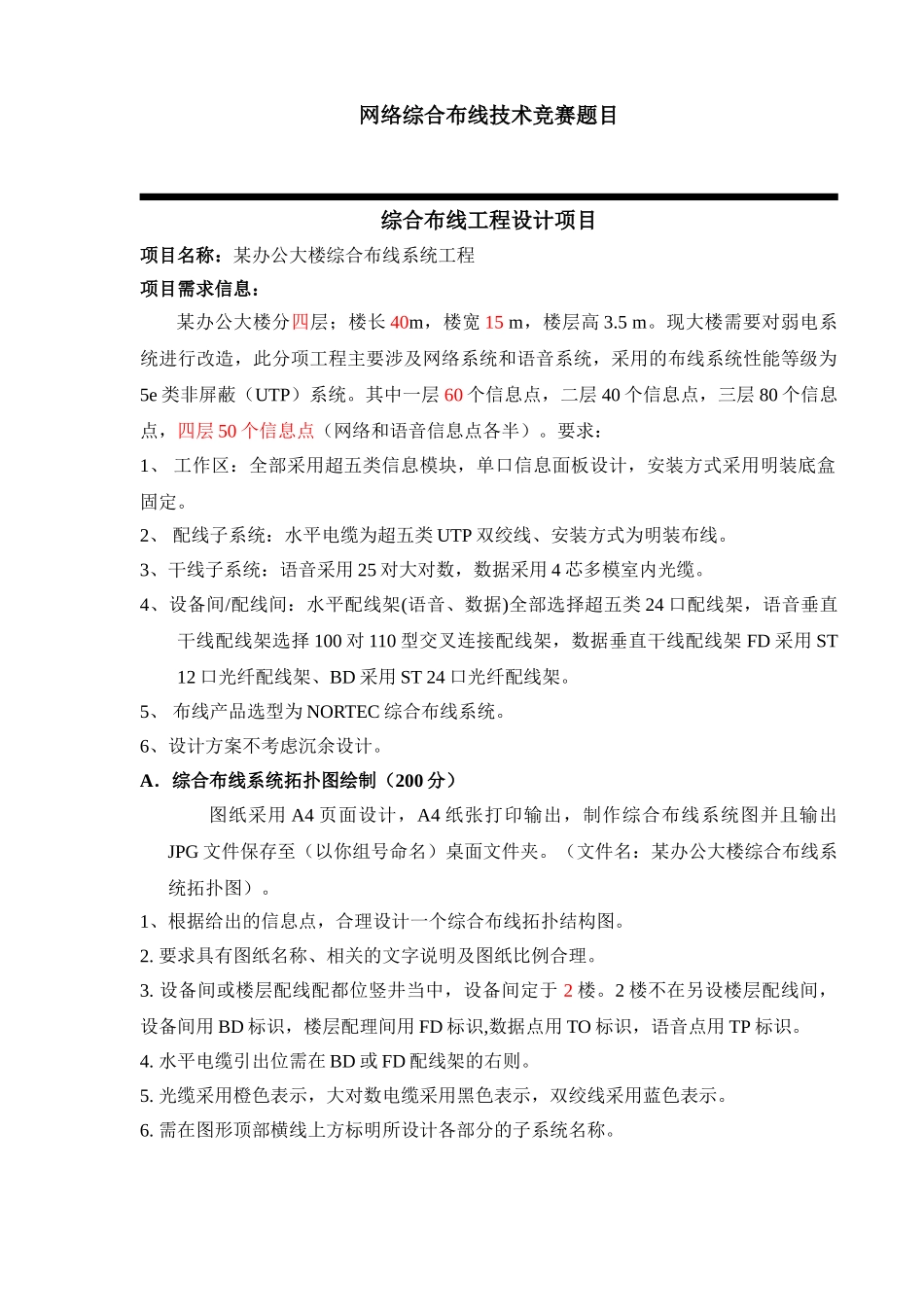

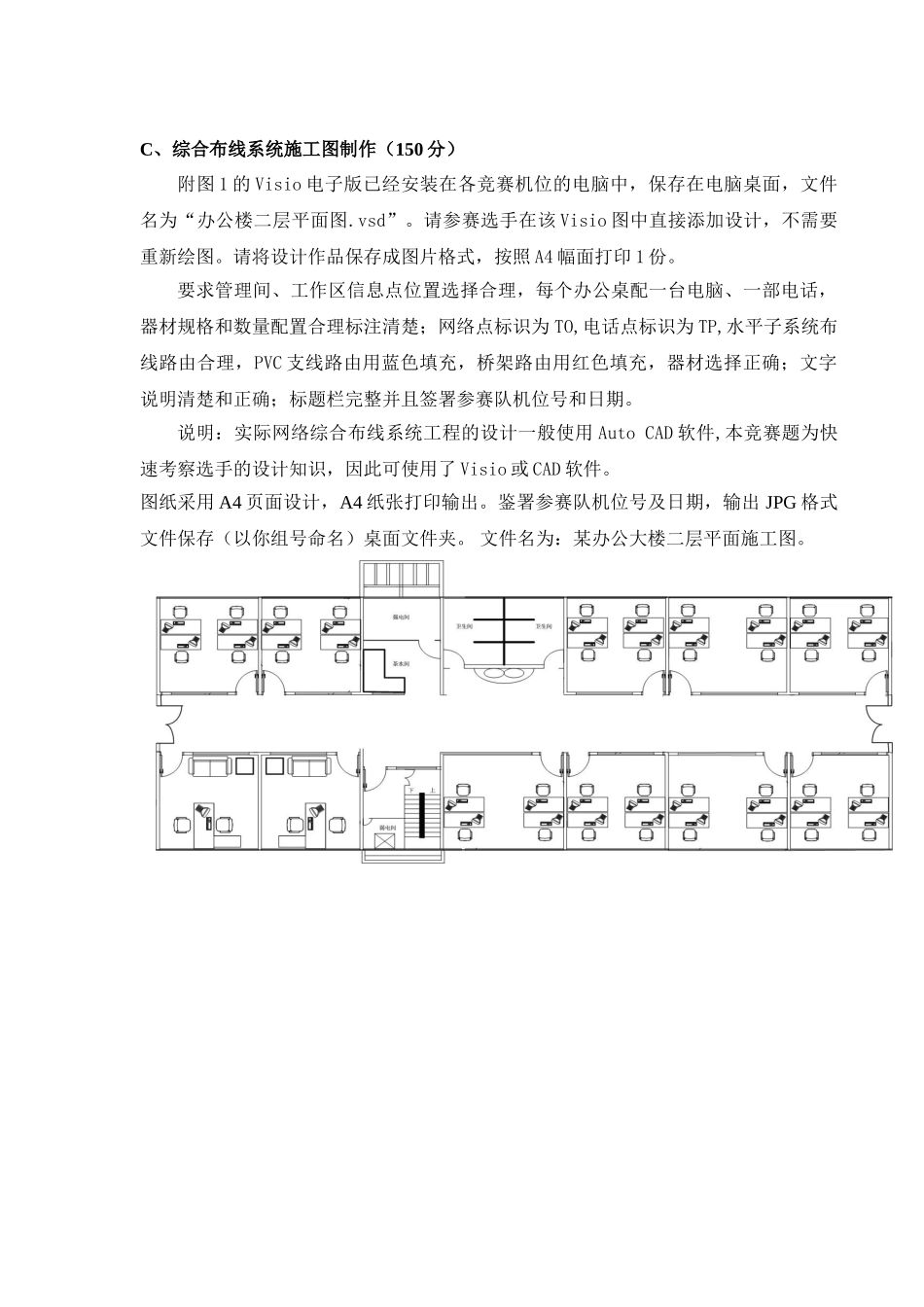

网络综合布线技术竞赛题目综合布线工程设计项目项目名称：某办公大楼综合布线系统工程项目需求信息：某办公大楼分四层；楼长40m，楼宽15m，楼层高3.5m。现大楼需要对弱电系统进行改造，此分项工程主要涉及网络系统和语音系统，采用的布线系统性能等级为5e类非屏蔽（UTP）系统。其中一层60个信息点，二层40个信息点，三层80个信息点，四层50个信息点（网络和语音信息点各半）。要求：1、工作区：全部采用超五类信息模块，单口信息面板设计，安装方式采用明装底盒固定。2、配线子系统：水平电缆为超五类UTP双绞线、安装方式为明装布线。3、干线子系统：语音采用25对大对数，数据采用4芯多模室内光缆。4、设备间/配线间：水平配线架(语音、数据)全部选择超五类24口配线架，语音垂直干线配线架选择100对110型交叉连接配线架，数据垂直干线配线架FD采用ST12口光纤配线架、BD采用ST24口光纤配线架。5、布线产品选型为NORTEC综合布线系统。6、设计方案不考虑沉余设计。A．综合布线系统拓扑图绘制（200分）图纸采用A4页面设计，A4纸张打印输出，制作综合布线系统图并且输出JPG文件保存至（以你组号命名）桌面文件夹。（文件名：某办公大楼综合布线系统拓扑图）。1、根据给出的信息点，合理设计一个综合布线拓扑结构图。2.要求具有图纸名称、相关的文字说明及图纸比例合理。3.设备间或楼层配线配都位竖井当中，设备间定于2楼。2楼不在另设楼层配线间，设备间用BD标识，楼层配理间用FD标识,数据点用TO标识，语音点用TP标识。4.水平电缆引出位需在BD或FD配线架的右则。5.光缆采用橙色表示，大对数电缆采用黑色表示，双绞线采用蓝色表示。6.需在图形顶部横线上方标明所设计各部分的子系统名称。7、需求信息给出各个子系统的材料，根据设计的方案来选择采用。8、标题栏完整并且鉴署参赛队机位号及日期B、综合布线材料统计（285分）根据你所设计的系统拓扑图统计项目所需材料的数量。如所设计的方案不涉及下表一些材料，将数量写为“0”。（已知：竖井到最近信息点距离为10米，最远为50米）。统计的数量允许有一定偏差。表格采用A4纸张打印输出，并保存至（以你组号命名）桌面文件夹。（文件名：某办公大楼综合布线材料清单表）某大楼综合布线材料清单表序号名称与规格品牌单位数量备注125对大对数NORTEC米2四芯多模室内光纤NORTEC米3单口面板NORTEC个486型明装底盒NORTEC个5超五类非屏蔽3米跳线NORTEC条6超五类模块NORTEC个7超五类非屏蔽1米跳线NORTEC条8110-RJ45跳线NORTEC条9超五类非屏蔽双绞线NORTEC箱305米/箱10理线架NORTEC个11耦合器(ST)NORTEC个121.5米尾纤(ST)NORTEC条13超五类非屏蔽24口配线架NORTEC个141米光纤跳线(ST-SC)NORTEC对15100对110配线架NORTEC个16标准32U机柜NORTEC台1712口光纤配线架(ST)NORTEC个1824口光纤配线架(ST)NORTEC个19标准42U机柜NORTEC台C、综合布线系统施工图制作（150分）附图1的Visio电子版已经安装在各竞赛机位的电脑中，保存在电脑桌面，文件名为“办公楼二层平面图.vsd”。请参赛选手在该Visio图中直接添加设计，不需要重新绘图。请将设计作品保存成图片格式，按照A4幅面打印1份。要求管理间、工作区信息点位置选择合理，每个办公桌配一台电脑、一部电话，器材规格和数量配置合理标注清楚；网络点标识为TO,电话点标识为TP,水平子系统布线路由合理，PVC支线路由用蓝色填充，桥架路由用红色填充，器材选择正确；文字说明清楚和正确；标题栏完整并且签署参赛队机位号和日期。说明：实际网络综合布线系统工程的设计一般使用AutoCAD软件,本竞赛题为快速考察选手的设计知识，因此可使用了Visio或CAD软件。图纸采用A4页面设计，A4纸张打印输出。鉴署参赛队机位号及日期，输出JPG格式文件保存（以你组号命名）桌面文件夹。文件名为：某办公大楼二层平面施工图。
