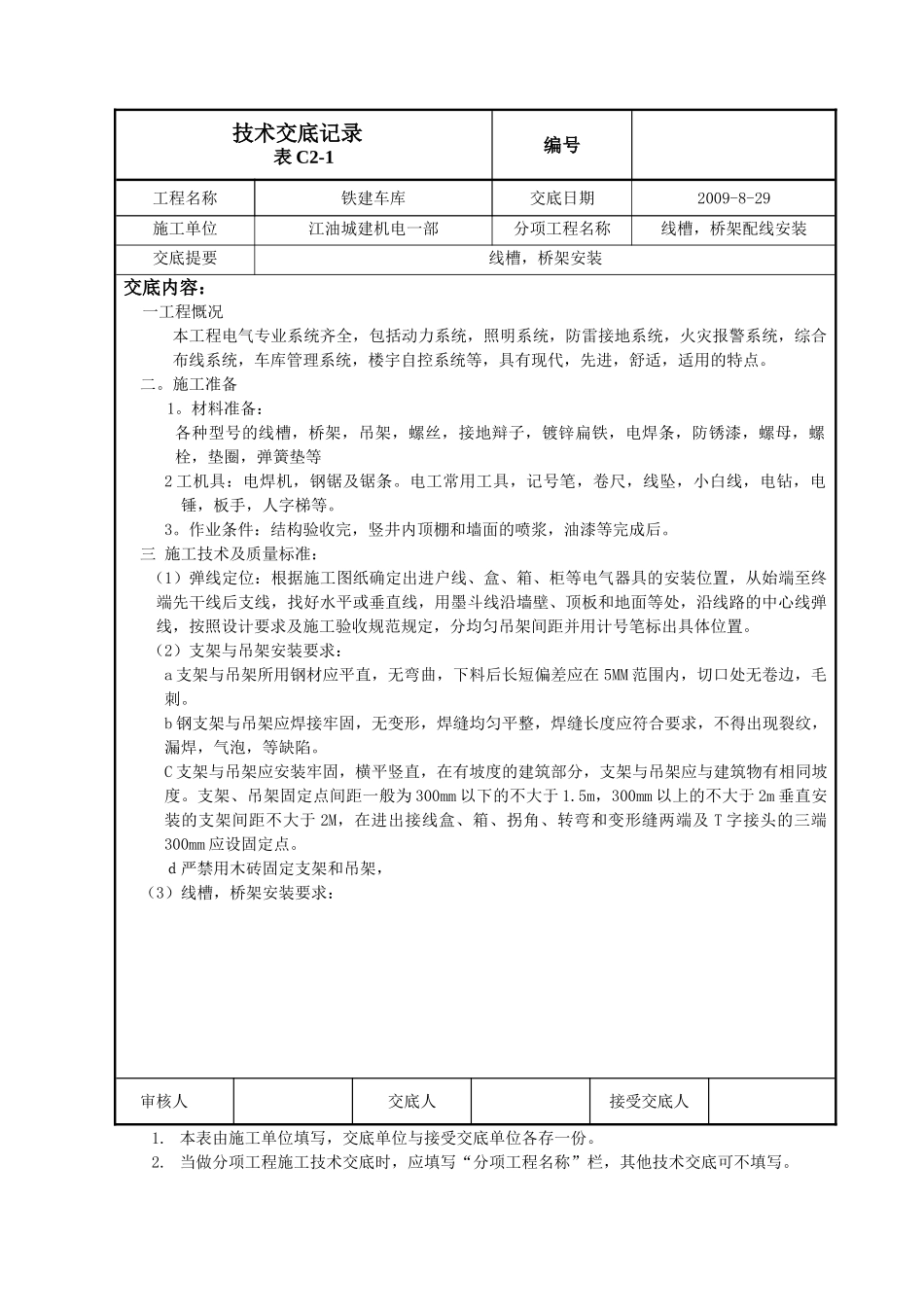

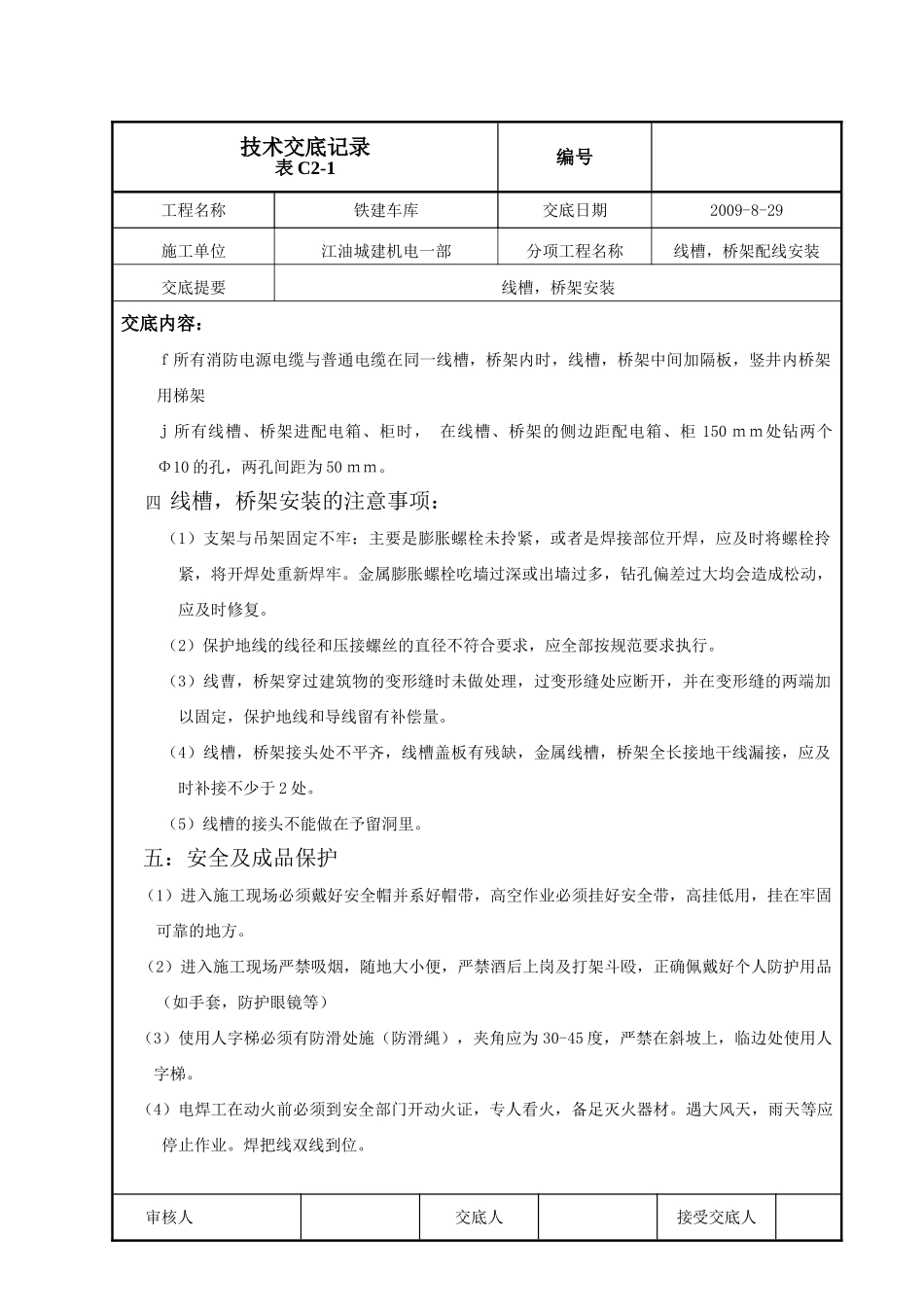

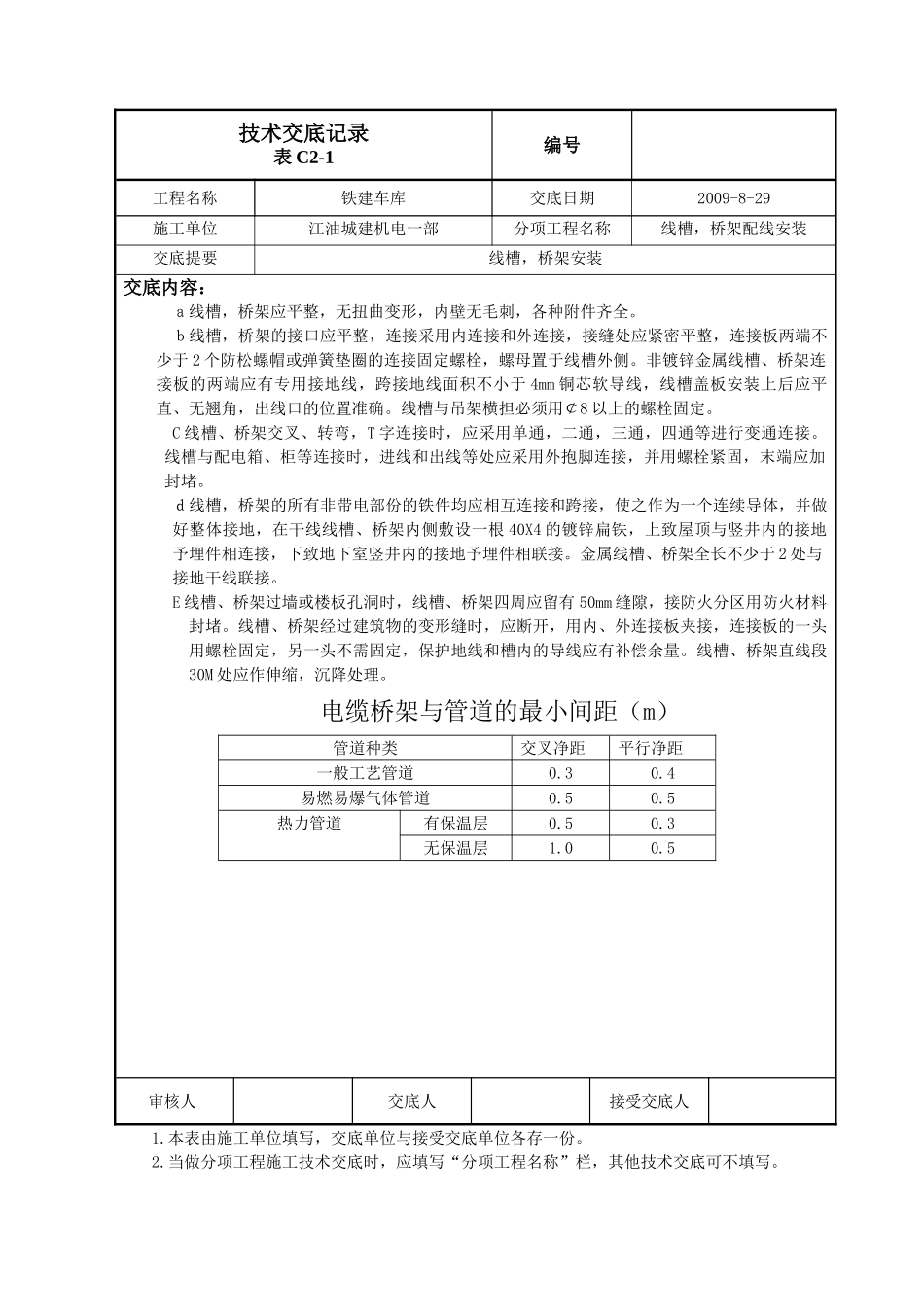

技术交底记录表C2-1编号工程名称铁建车库交底日期2009-8-29施工单位江油城建机电一部分项工程名称线槽，桥架配线安装交底提要线槽，桥架安装交底内容：一工程慨况本工程电气专业系统齐全，包括动力系统，照明系统，防雷接地系统，火灾报警系统，综合布线系统，车库管理系统，楼宇自控系统等，具有现代，先进，舒适，适用的特点。二。施工准备1。材料准备：各种型号的线槽，桥架，吊架，螺丝，接地辩子，镀锌扁铁，电焊条，防锈漆，螺母，螺栓，垫圈，弹簧垫等2工机具：电焊机，钢锯及锯条。电工常用工具，记号笔，卷尺，线坠，小白线，电钻，电锤，板手，人字梯等。3。作业条件：结构验收完，竖井内顶棚和墙面的喷浆，油漆等完成后。三施工技术及质量标准：（1）弹线定位：根据施工图纸确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端先干线后支线，找好水平或垂直线，用墨斗线沿墙壁、顶板和地面等处，沿线路的中心线弹线，按照设计要求及施工验收规范规定，分均匀吊架间距并用计号笔标出具体位置。（2）支架与吊架安装要求：a支架与吊架所用钢材应平直，无弯曲，下料后长短偏差应在5MM范围内，切口处无卷边，毛刺。b钢支架与吊架应焊接牢固，无变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹，漏焊，气泡，等缺陷。C支架与吊架应安装牢固，横平竖直，在有坡度的建筑部分，支架与吊架应与建筑物有相同坡度。支架、吊架固定点间距一般为300mm以下的不大于1.5m，300mm以上的不大于2m垂直安装的支架间距不大于2M，在进出接线盒、箱、拐角、转弯和变形缝两端及T字接头的三端300mm应设固定点。ｄ严禁用木砖固定支架和吊架，（3）线槽，桥架安装要求：审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称铁建车库交底日期2009-8-29施工单位江油城建机电一部分项工程名称线槽，桥架配线安装交底提要线槽，桥架安装交底内容：ａ线槽，桥架应平整，无扭曲变形，内壁无毛刺，各种附件齐全。ｂ线槽，桥架的接口应平整，连接采用内连接和外连接，接缝处应紧密平整，连接板两端不少于2个防松螺帽或弹簧垫圈的连接固定螺栓，螺母置于线槽外侧。非镀锌金属线槽、桥架连接板的两端应有专用接地线，跨接地线面积不小于4mm铜芯软导线，线槽盖板安装上后应平直、无翘角，出线口的位置准确。线槽与吊架横担必须用￠8以上的螺栓固定。C线槽、桥架交叉、转弯，T字连接时，应采用单通，二通，三通，四通等进行变通连接。线槽与配电箱、柜等连接时，进线和出线等处应采用外抱脚连接，并用螺栓紧固，末端应加封堵。ｄ线槽，桥架的所有非带电部份的铁件均应相互连接和跨接，使之作为一个连续导体，并做好整体接地，在干线线槽、桥架内侧敷设一根40X4的镀锌扁铁，上致屋顶与竖井内的接地予埋件相连接，下致地下室竖井内的接地予埋件相联接。金属线槽、桥架全长不少于2处与接地干线联接。E线槽、桥架过墙或楼板孔洞时，线槽、桥架四周应留有50mm缝隙，接防火分区用防火材料封堵。线槽、桥架经过建筑物的变形缝时，应断开，用内、外连接板夹接，连接板的一头用螺栓固定，另一头不需固定，保护地线和槽内的导线应有补偿余量。线槽、桥架直线段30M处应作伸缩，沉降处理。电缆桥架与管道的最小间距（m）管道种类交叉净距平行净距一般工艺管道0.30.4易燃易爆气体管道0.50.5热力管道有保温层0.50.3无保温层1.00.5审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称铁建车库交底日期2009-8-29施工单位江油城建机电一部分项工程名称线槽，桥架配线安装交底提要线槽，桥架安装交底内容：ｆ所有消防电源电缆与普通电缆在同一线槽，桥架内时，线槽，桥架中间加隔板，竖井内桥架用梯架ｊ所有线槽、桥架进配电箱、柜时，在线槽、桥架的侧边距配电箱、柜150ｍｍ处钻两个Φ10的孔，两孔间距为50ｍｍ。四线槽，桥...
