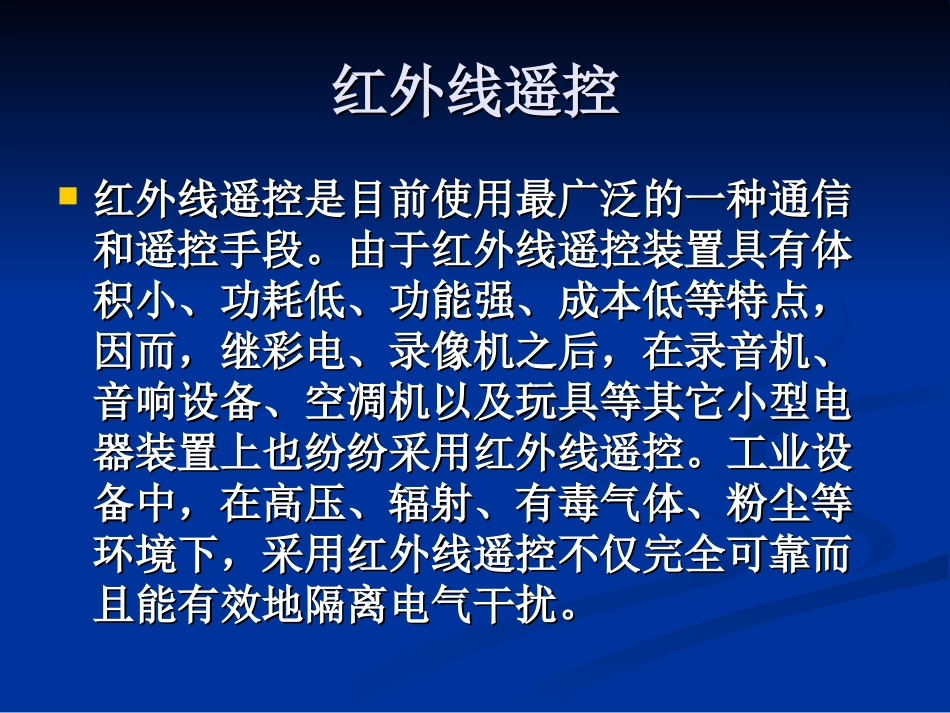

红外线遥控红外线遥控红外线遥控红外线遥控红外线遥控是目前使用最广泛的一种通信红外线遥控是目前使用最广泛的一种通信和遥控手段。由于红外线遥控装置具有体和遥控手段。由于红外线遥控装置具有体积小、功耗低、功能强、成本低等特点，积小、功耗低、功能强、成本低等特点，因而，继彩电、录像机之后，在录音机、因而，继彩电、录像机之后，在录音机、音响设备、空凋机以及玩具等其它小型电音响设备、空凋机以及玩具等其它小型电器装置上也纷纷采用红外线遥控。工业设器装置上也纷纷采用红外线遥控。工业设备中，在高压、辐射、有毒气体、粉尘等备中，在高压、辐射、有毒气体、粉尘等环境下，采用红外线遥控不仅完全可靠而环境下，采用红外线遥控不仅完全可靠而且能有效地隔离电气干扰。且能有效地隔离电气干扰。11红外遥控系统红外遥控系统通用红外遥控系统由发射和接收两大部分组成，应用编通用红外遥控系统由发射和接收两大部分组成，应用编//解码专用集解码专用集成电路芯片来进行控制操作，如图成电路芯片来进行控制操作，如图11所示。发射部分包括键盘矩阵、所示。发射部分包括键盘矩阵、编码调制、编码调制、LEDLED红外发送器；接收部分包括光、电转换放大器、解红外发送器；接收部分包括光、电转换放大器、解调、解码电路。调、解码电路。遥控发射器及其编码遥控发射器及其编码遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，遥控发射器专用芯片很多，根据编码格式可以分成两大类，这里我们以运用比较广泛，解码比较容易的一类来加以说明，现以兼容解码比较容易的一类来加以说明，现以兼容NECNEC的的uPD6121GuPD6121G芯片发射码格式的芯片发射码格式的芯片组成发射电路为例说明编码原理。当发射器按键按下后，即有遥控码发出，所按的芯片组成发射电路为例说明编码原理。当发射器按键按下后，即有遥控码发出，所按的键不同遥控编码也不同。这种遥控码具有以下特征：键不同遥控编码也不同。这种遥控码具有以下特征：采用脉宽调制的串行码，以脉宽为采用脉宽调制的串行码，以脉宽为0.565ms0.565ms、间隔、间隔0.56ms0.56ms、周期为、周期为1.125ms1.125ms的组合表示二进制的“的组合表示二进制的“0”0”；以脉宽为；以脉宽为0.565ms0.565ms、间隔、间隔1.685ms1.685ms、周期为、周期为2.25ms2.25ms的组合表示二进制的“的组合表示二进制的“1”1”，其波形如图，其波形如图22所示。所示。“上述0”“和1”组成的32位二进制码经38kHz的载频进行二次调制以提高发射效率，达到降低电源功耗的目的。然后再通过红外发射二极管产生红外线向空间发射，如图。UPD6121G产生的遥控编码是连续的32位二进制码组，其中前16位为用户识别码，能区别不同的电器设备，防止不同机种遥控码互相干扰。芯片厂商把用户识别码固定为十六进制的一组数；后16位为8位操作码（功能码）及其反码。UPD6121G最多额128种不同组合的编码。遥控器在按键按下后，周期性地发出同一种32位二进制码，周期约为108ms。一组码本身的持续时间随它包含的二进制“0”和“1”的个数不同而不同，大约在45～63ms之间，图4为发射波形图。当一个键按下超过36ms，振荡器使芯片激活，将发射一组108ms的编码脉冲,这108ms发射代码由一个起始码（9ms）,一个结果码（4.5ms）,低8位地址码（9ms~18ms）,高8位地址码（9ms~18ms）,8位数据码（9ms~18ms）和这8位数据的反码（9ms~18ms）组成。如果键按下超过108ms仍未松开，接下来发射的代码（连发代码）将仅由起始码（9ms）和结束码（2.5ms）组成。接收器及解码接收器及解码一体化红外线接收器是一种集红外线接收和放大一体化红外线接收器是一种集红外线接收和放大于一体，不需要任何外接元件，就能完成从红外于一体，不需要任何外接元件，就能完成从红外线接收到输出与线接收到输出与TTLTTL电平信号兼容的所有工作，电平信号兼容的所有工作，而体积和普通的塑封三极管大小一样，它适合于而体积和普通的塑封三极管大小一样，它适合于各种红外线遥控和红外线数据传输。各种红外线遥控和红外线数据传输。图中3个引脚从左到右依次是1信号输出2...
