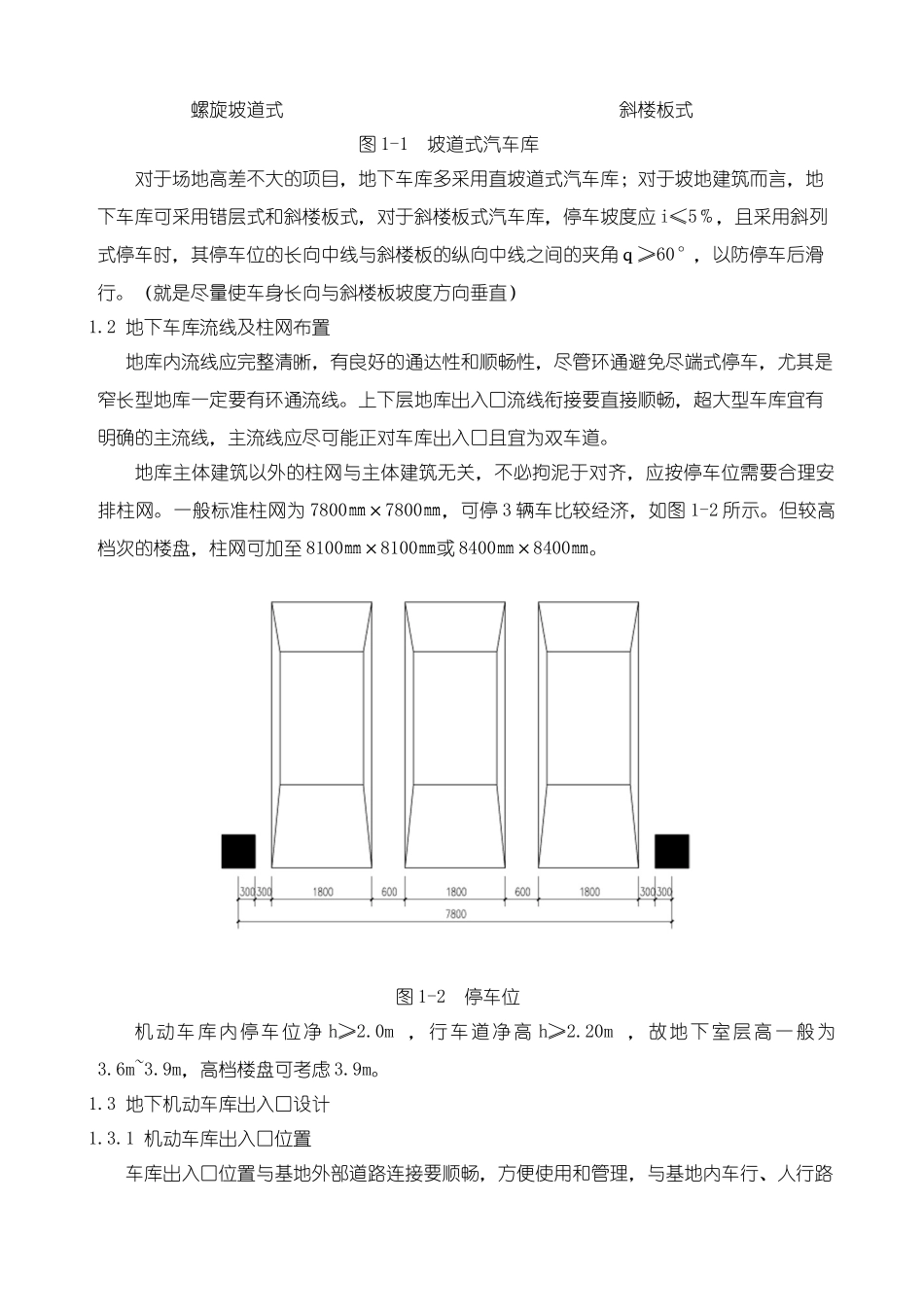

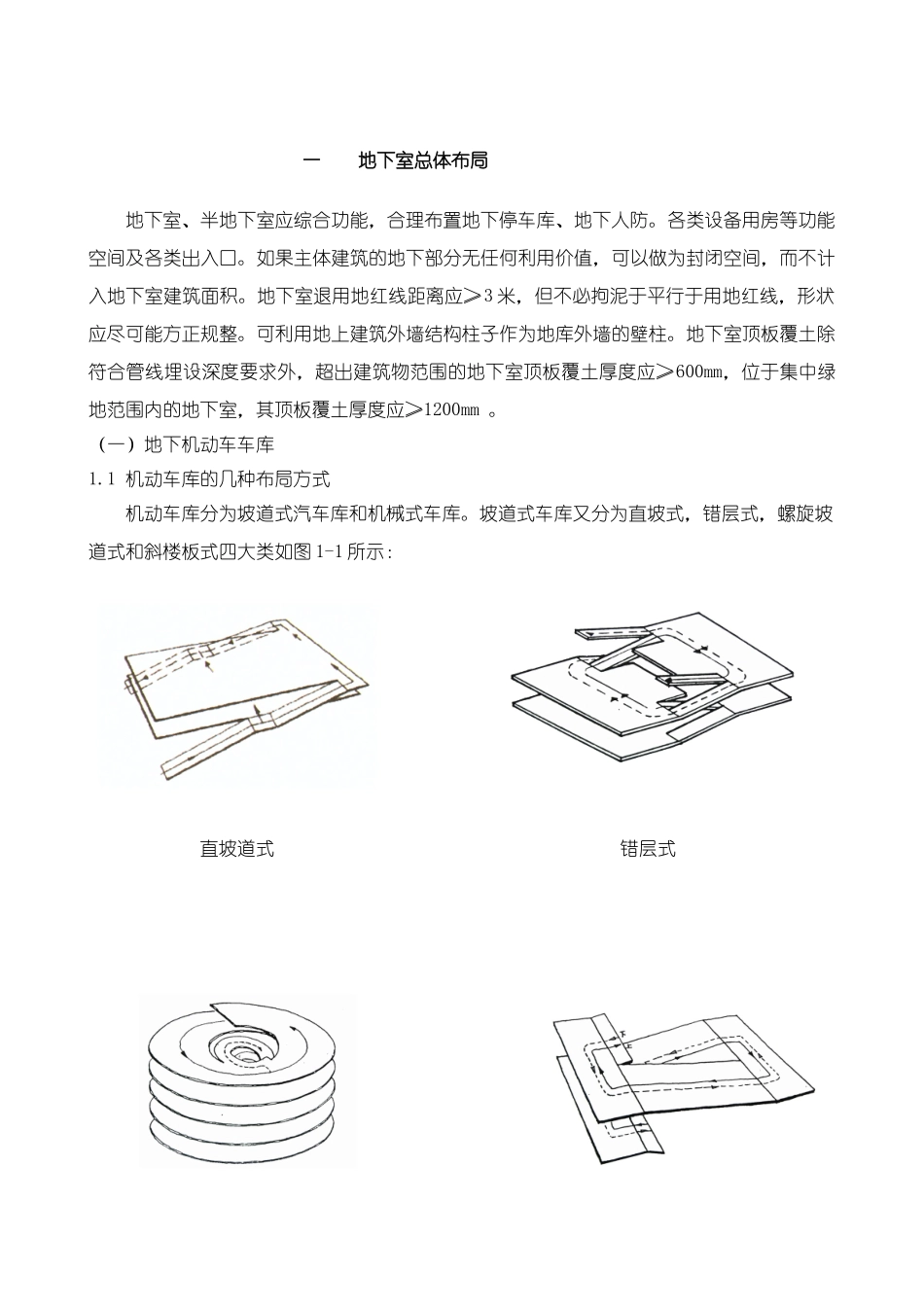

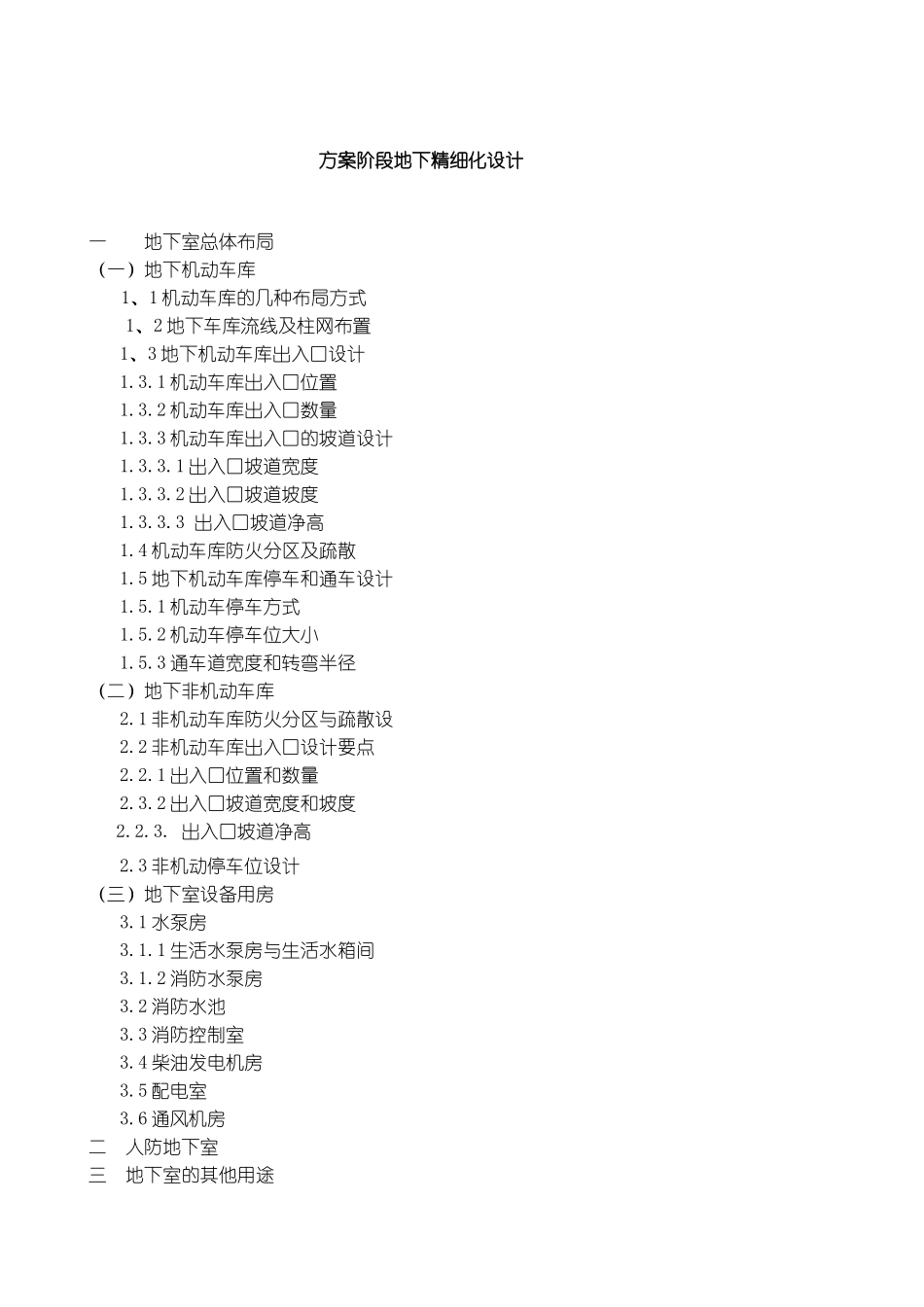

方案阶段地下精细化设计一地下室总体布局（一）地下机动车库1、1机动车库的几种布局方式1、2地下车库流线及柱网布置1、3地下机动车库出入口设计1.3.1机动车库出入口位置1.3.2机动车库出入口数量1.3.3机动车库出入口的坡道设计1.3.3.1出入口坡道宽度1.3.3.2出入口坡道坡度1.3.3.3出入口坡道净高1.4机动车库防火分区及疏散1.5地下机动车库停车和通车设计1.5.1机动车停车方式1.5.2机动车停车位大小1.5.3通车道宽度和转弯半径（二）地下非机动车库2.1非机动车库防火分区与疏散设2.2非机动车库出入口设计要点2.2.1出入口位置和数量2.3.2出入口坡道宽度和坡度2.2.3.出入口坡道净高2.3非机动停车位设计（三）地下室设备用房3.1水泵房3.1.1生活水泵房与生活水箱间3.1.2消防水泵房3.2消防水池3.3消防控制室3.4柴油发电机房3.5配电室3.6通风机房二人防地下室三地下室的其他用途一地下室总体布局地下室、半地下室应综合功能，合理布置地下停车库、地下人防。各类设备用房等功能空间及各类出入口。如果主体建筑的地下部分无任何利用价值，可以做为封闭空间，而不计入地下室建筑面积。地下室退用地红线距离应≥3米，但不必拘泥于平行于用地红线，形状应尽可能方正规整。可利用地上建筑外墙结构柱子作为地库外墙的壁柱。地下室顶板覆土除符合管线埋设深度要求外，超出建筑物范围的地下室顶板覆土厚度应≥600mm，位于集中绿地范围内的地下室，其顶板覆土厚度应≥1200mm。（一）地下机动车车库1.1机动车库的几种布局方式机动车库分为坡道式汽车库和机械式车库。坡道式车库又分为直坡式，错层式，螺旋坡道式和斜楼板式四大类如图1-1所示：直坡道式错层式螺旋坡道式斜楼板式图1-1坡道式汽车库对于场地高差不大的项目，地下车库多采用直坡道式汽车库；对于坡地建筑而言，地下车库可采用错层式和斜楼板式，对于斜楼板式汽车库，停车坡度应i≤5﹪，且采用斜列式停车时，其停车位的长向中线与斜楼板的纵向中线之间的夹角ｑ≥60°，以防停车后滑行。（就是尽量使车身长向与斜楼板坡度方向垂直）1.2地下车库流线及柱网布置地库内流线应完整清晰，有良好的通达性和顺畅性，尽管环通避免尽端式停车，尤其是窄长型地库一定要有环通流线。上下层地库出入口流线衔接要直接顺畅，超大型车库宜有明确的主流线，主流线应尽可能正对车库出入口且宜为双车道。地库主体建筑以外的柱网与主体建筑无关，不必拘泥于对齐，应按停车位需要合理安排柱网。一般标准柱网为7800㎜×7800㎜，可停3辆车比较经济，如图1-2所示。但较高档次的楼盘，柱网可加至8100㎜×8100㎜或8400㎜×8400㎜。图1-2停车位机动车库内停车位净h≥2.0m，行车道净高h≥2.20m，故地下室层高一般为3.6m~3.9m，高档楼盘可考虑3.9m。1.3地下机动车库出入口设计1.3.1机动车库出入口位置车库出入口位置与基地外部道路连接要顺畅，方便使用和管理，与基地内车行、人行路网无交叉干扰，相对于整个地块要相对隐蔽，不宜深入小区内部影响主景观，应尽量减少噪音和尾气对小区内部及底层住户的影响，可靠近建筑物的山墙设置。相对于整个地下室而言，车库出入口的位置要均匀、便利、直接，应明确“出”和“入”的使用功能。1.3.2机动车库出入口数量汽车库建筑设计规模宜按汽车类型和容量分为四类：小型汽车库（停车数≤50辆）、中型汽车库（停车数51~300辆）、大型汽车库（停车数301~500辆）、特大型汽车库（停车数＞500辆）（此分类适用于中小型车辆的坡道式汽车库及升降机式汽车库，不适用其他机械式汽车库）。停车数≤50辆可设置一个单车道，停车数≤100辆可设置1个双车道，即上述两种情况可设置1个疏散口。停车数>100辆的错层或斜楼板式地下车库，当其车道、坡道为双车道时，其地下一层至室外的汽车疏散口不少于2个时，汽车库内其他楼层可设置1个疏散口。大于两层的地下汽车库，应设置载人电梯。大中型汽车库（停车数51~500辆），车库应设置不少于2个疏散口;特大型汽车库（停车数≥500辆），车库应设置不少于3个疏散口。1.3.3机动车库出入口坡道设计1.3.3.1出入口坡道宽度出入口疏散坡道双车道净宽≥7m，单车道净宽和各出入口之间最小净距（地面部分）两本规范有...
