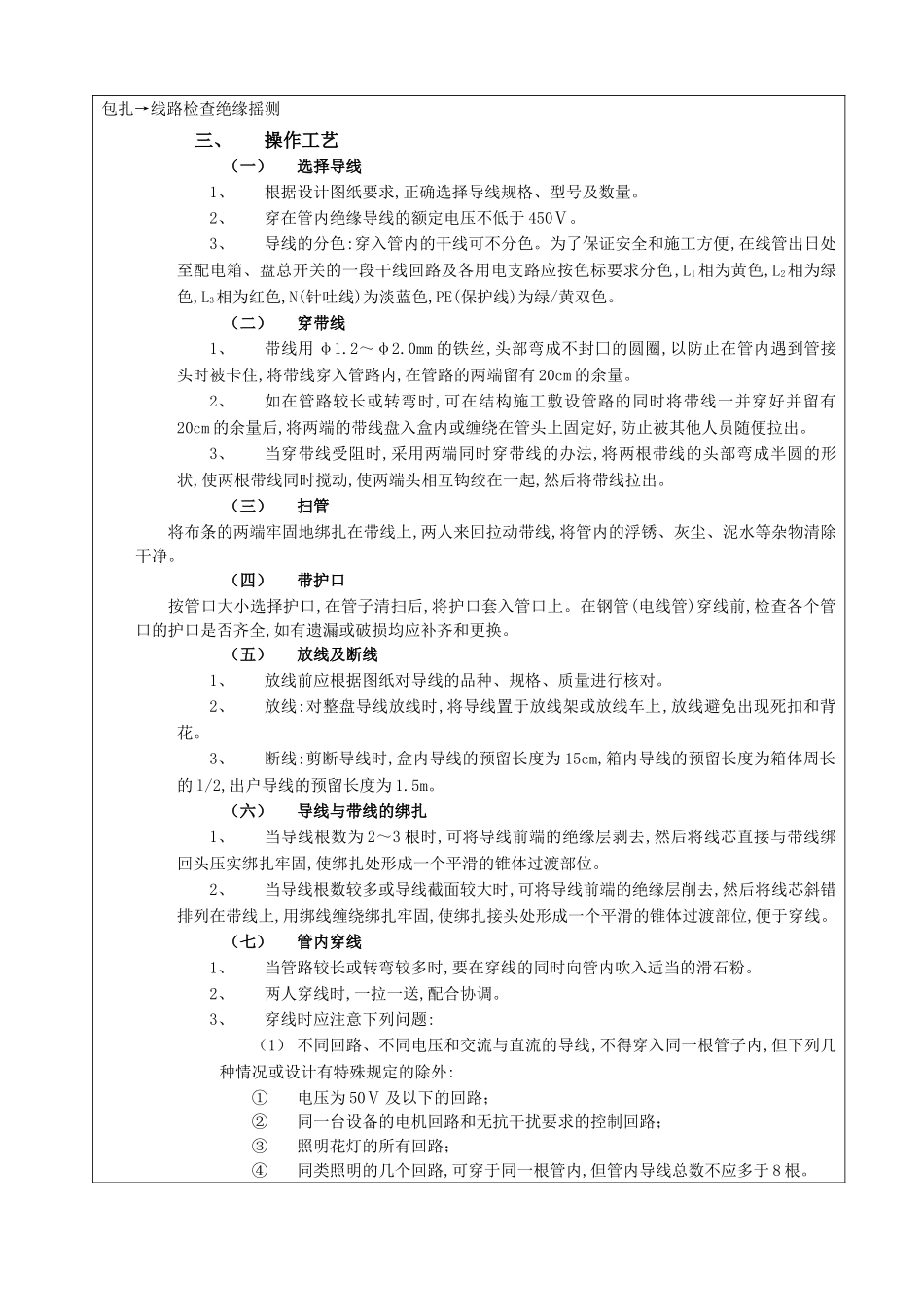

技术交底记录2014年3月25日工程名称南科大厦A座工程分部工程电气工程分项工程名称：管内配线工程施工准备（一）作业条件1、混凝土结构工程必须经过结构验收和核定。2、砖混结构工程必须初装修完成以后。3、作好成品保护,箱、盒及导线不应破损及被灰浆污染。4、穿线后线管内不得有积水及潮气侵入,必须保证导线绝缘强度符合规范要求。（二）材料要求1、绝缘导线:导线的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”认证标志和认证证书复印件及生产许可证。导线进场时要检验其规格、型号、外观质量及导线上的标识,并用卡尺检验导线直径是否符合国家标准。2、镀锌铁丝或钢丝:应顺直无背扣、扭结等现象,并有相应的机械拉力。3、护口：根据管子直径的大小选择相应规格的护口。4、安全型压线帽:根据导线截面和根数正确选择使用压线帽,并必须有合格证。5、连接套管:根据导线材质、规格正确选择相应材质、规格的连接套管,并有合格证。6、接线端子(接线鼻子):根据导线的根数和总截面选择相应规格的接线端子。7、辅助材料:焊锡、焊剂、绝缘带、滑石粉、布条等。（三）主要机具1、刻丝钳、尖嘴钳、剥线钳、压线钳、电工刀、一字及十字改锥。2、万用表、兆欧表。3、放线架、放线车、高凳。4、电炉子、电烙铁、锡锅、锡斗、锡勺、电工常用工具等。二、质量要求质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。序项目允许偏差或允许值主控项目1交流单芯电缆不得单独穿于钢导管内第15.1.1条2电线穿管第15.1.12条3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电线、电缆管内清扫和管口处理第15.2.1条2同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条3线槽敷线第15.2.3条三、工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测三、操作工艺（一）选择导线1、根据设计图纸要求,正确选择导线规格、型号及数量。2、穿在管内绝缘导线的额定电压不低于450Ⅴ。3、导线的分色:穿入管内的干线可不分色。为了保证安全和施工方便,在线管出日处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N(针吐线)为淡蓝色,PE(保护线)为绿/黄双色。（二）穿带线1、带线用φ1.2～φ2.0mm的铁丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。2、如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量后,将两端的带线盘入盒内或缠绕在管头上固定好,防止被其他人员随便拉出。3、当穿带线受阻时,采用两端同时穿带线的办法,将两根带线的头部弯成半圆的形状,使两根带线同时搅动,使两端头相互钩绞在一起,然后将带线拉出。（三）扫管将布条的两端牢固地绑扎在带线上,两人来回拉动带线,将管内的浮锈、灰尘、泥水等杂物清除干净。（四）带护口按管口大小选择护口,在管子清扫后,将护口套入管口上。在钢管(电线管)穿线前,检查各个管口的护口是否齐全,如有遗漏或破损均应补齐和更换。（五）放线及断线1、放线前应根据图纸对导线的品种、规格、质量进行核对。2、放线:对整盘导线放线时,将导线置于放线架或放线车上,放线避免出现死扣和背花。3、断线:剪断导线时,盒内导线的预留长度为15cm,箱内导线的预留长度为箱体周长的l/2,出户导线的预留长度为1.5m。（六）导线与带线的绑扎1、当导线根数为2～3根时,可将导线前端的绝缘层剥去,然后将线芯直接与带线绑回头压实绑扎牢固,使绑扎处形成一个平滑的锥体过渡部位。2、当导线根数较多或导线截面较大时,可将导线前端的绝缘层削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固,使绑扎接头处形成一个平滑的锥体过渡部位,便于穿线。（七）管内穿线1、当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。2、两人穿线时,一拉一送,配合协调。3、穿线时应注意下列问题:（1）不同回路、不同电压和交流与直流的导线,不得穿入同一根管子内,但下列几种情况或设计有特殊规定的除外:①电压为50Ⅴ及以下的回路；②同一台设备的...
