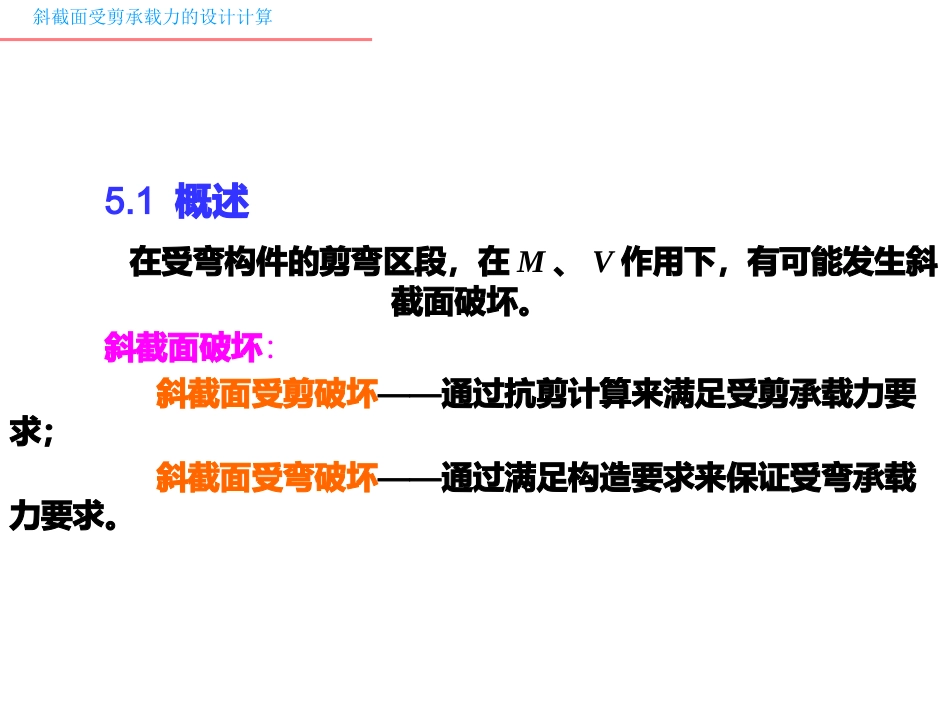

第四章受弯构件5.1概述在受弯构件的剪弯区段，在M、V作用下，有可能发生斜截面破坏。斜截面破坏：斜截面受剪破坏——通过抗剪计算来满足受剪承载力要求；斜截面受弯破坏——通过满足构造要求来保证受弯承载力要求。斜截面受剪承载力的设计计算5.1.1斜截面开裂前的应力分析斜截面受剪承载力的设计计算5.1.1斜截面开裂前的应力分析00IMybIVS00224212tp224212cp斜截面受剪承载力的设计计算5.1.2斜裂缝的形成•当主拉应力超过混凝土复合受力下的抗拉强度时，就会出现与主拉应力迹线大致垂直的裂缝。斜截面受剪承载力的设计计算•抵抗主拉应力的钢筋：腹筋弯起钢筋箍筋弯筋箍筋PPs纵筋5.2.1剪跨比λ的定义•广义剪跨比：•集中荷载下的简支梁，计算剪跨比为：0VhMλ0haλ0101011hahVaVhVMAAAλ0202022hahVaVhVMBBBλ斜截面受剪承载力的设计计算5.2斜截面破坏的主要形态5.2.2梁斜截面受剪破坏的主要形态斜拉破坏、剪压破坏、斜压破坏斜截面受剪承载力的设计计算（1）斜拉破坏发生条件：剪跨比较大或腹筋配置数量过少破坏特点：首先在梁的底部出现垂直的弯曲裂缝，腹筋承受不了原来由混凝土所承担的拉力，腹筋立即屈服，其中一条弯曲裂缝很快地斜向伸展到梁顶的集中荷载作用点处，形成所谓的临界斜裂缝，将梁劈裂为两部分而破坏。抗剪承载力取决于混凝土的抗拉强度斜截面受剪承载力的设计计算(2)剪压破坏发生条件：剪跨比适中或腹筋的配置数量适当时，临界斜裂缝出现后破坏特点：首先在剪跨区出现数条短的弯剪斜裂缝，其中一条延伸最长、开展较宽的裂缝成为临界斜裂缝；临界斜裂缝向荷载作用点延伸，使混凝土受压区高度不断减小，与临界斜裂缝相交的腹筋先后达到屈服，最后剪压区混凝土达到复合应力状态下的极限强度而破坏。抗剪承载力主要取决于混凝土在复合应力下的抗压强度斜截面受剪承载力的设计计算（3）斜压破坏发生条件：剪跨比很小或腹筋的配置数量过多或者梁腹部很薄时，在腹筋未达屈服时，梁腹部斜裂缝间混凝土由于主压应力过大而发生。破坏特征：在梁腹中垂直于主拉应力方向，先后出现若干条大致相互平行的腹剪斜裂缝，梁的腹部被分割成若干斜向的受压短柱。随着荷载的增大，混凝土短柱沿斜向最终被压酥破坏。•抗剪承载力取决于梁的截面尺寸及混凝土的抗压强度斜截面受剪承载力的设计计算•受剪破坏均属于脆性破坏，其中斜拉破坏最明显，斜压破坏次之，剪压破坏稍好。斜截面受剪承载力的设计计算影响有腹筋简支梁受剪承载力的因素:剪跨比、混凝土强度及纵筋配筋率、箍筋的数量和它的强度。5.3受剪承载力的计算受弯构件斜截面受剪承载力一、基本假定：•斜压破坏，通常用限制截面尺寸的条件来防止；•斜拉破坏，用满足最小配箍率条件及构造要求来防止；•剪压破坏，由于其承载力变化幅度较大，必须通过计算，使构件满足一定的斜截面受剪承载力，来防止剪压破环。梁发生剪压破环时，斜截面所承受的剪力由三部分组成：sbscuVVVV梁剪压破坏时，与斜裂缝相交的箍筋和弯起钢筋的拉应力都达到其屈服强度，但要考虑拉应力可能不均匀，特别是靠近剪压区的箍筋有可能达不到屈服强度；矩形、T形和工形截面的一般受弯构件0025.17.0hsAfbhfVsvyvtu《规范》：集中荷载作用下的独立梁《规范》：000.10.175.1hsAfbhfVsvyvtuλ受弯构件斜截面受剪承载力二、计算公式（仅配箍筋）scuVVVVc为无腹筋梁的承载力二、截面限制条件◆◆当配箍率超过一定值后，则在箍筋屈服前，斜压杆混凝土已压坏，故可取斜压破坏作为受剪承载力的上限。◆◆斜压破坏取决于混凝土的抗压强度和截面尺寸。◆◆《规范》是通过控制受剪截面剪力设计值不大于斜压破坏时的受剪承载力来防止由于配箍率而过高产生斜压破坏◆◆受剪截面应符合下列截面限制条件，当4bhw时，025.0bhfVcc当6bhw时，020.0bhfVcc当64bhw时，按直线内插法取用。c为高强混凝土的强度折减系数(混凝土强度影响系数)fcu,k≤50N/mm2时，c=1.0fcu,k=80N/mm2时，c=0.8其间线性插值。受弯构件斜截面受剪承载力二、截面限制条件受弯构件斜截面受剪承载力hw截...
