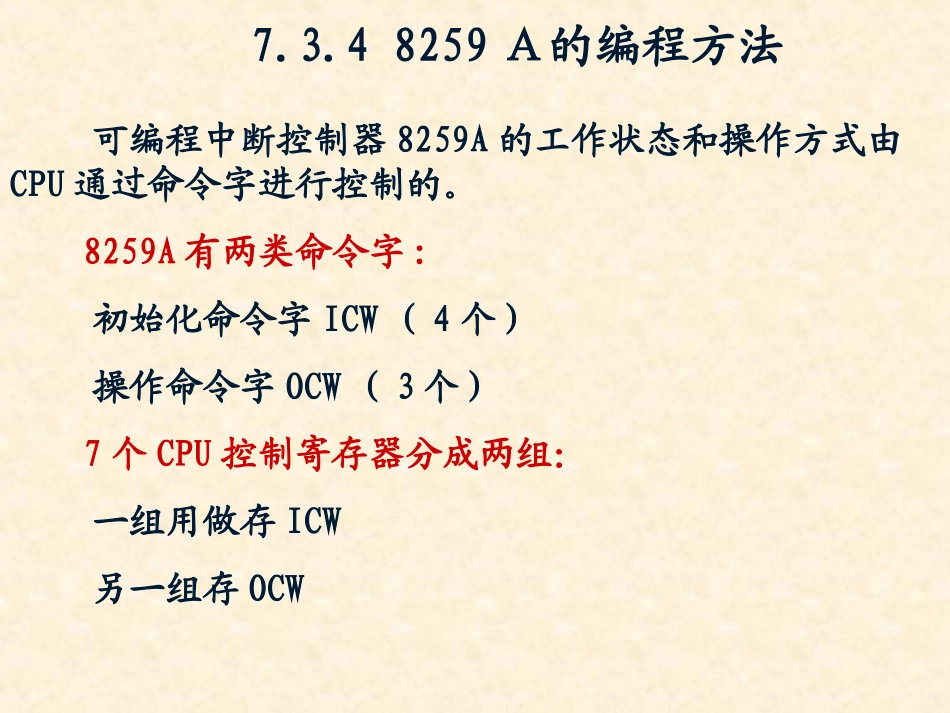

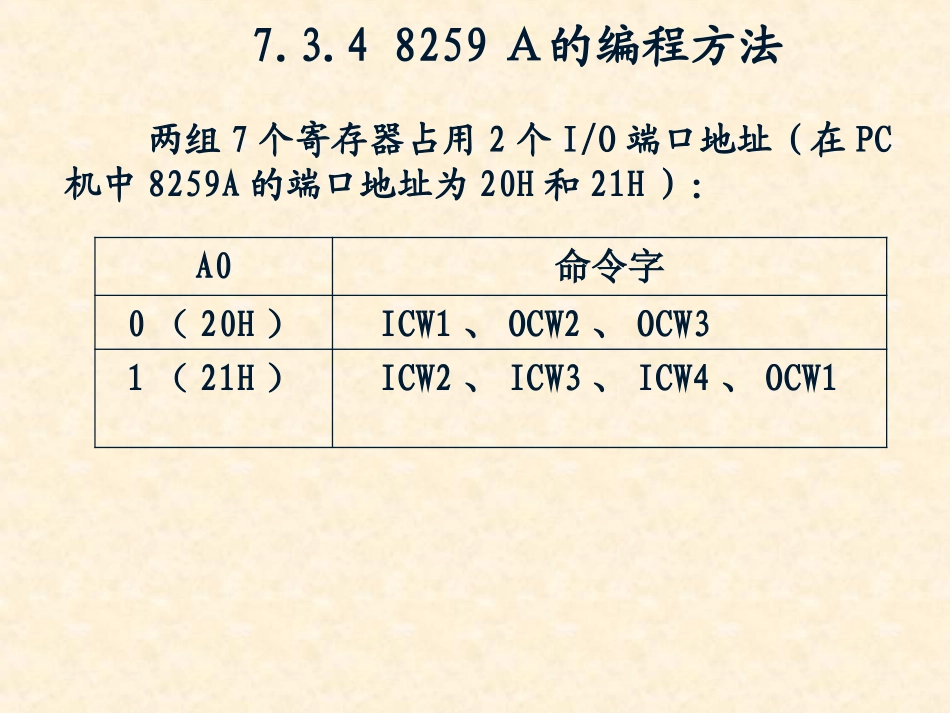

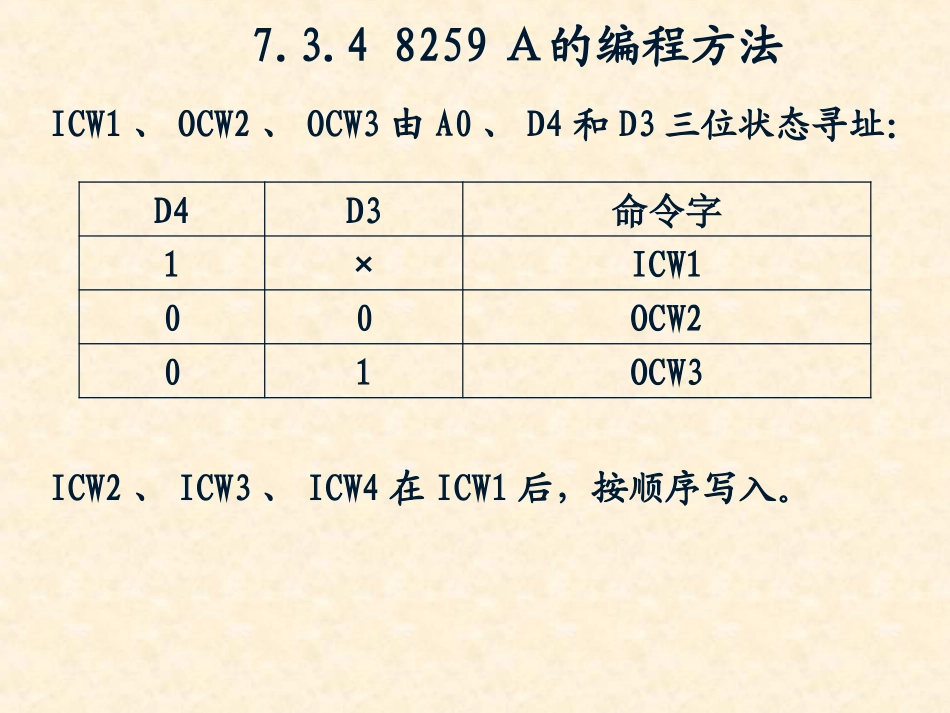

7.3.48259Ａ的编程方法可编程中断控制器8259A的工作状态和操作方式由CPU通过命令字进行控制的。8259A有两类命令字:初始化命令字ICW（4个）操作命令字OCW（3个）7个CPU控制寄存器分成两组：一组用做存ICW另一组存OCW7.3.48259Ａ的编程方法两组7个寄存器占用2个I/O端口地址（在PC机中8259A的端口地址为20H和21H）：A0命令字0（20H）ICW1、OCW2、OCW31（21H）ICW2、ICW3、ICW4、OCW17.3.48259Ａ的编程方法D4D3命令字1×ICW100OCW201OCW3ICW1、OCW2、OCW3由A0、D4和D3三位状态寻址：ICW2、ICW3、ICW4在ICW1后，按顺序写入。7.3.48259Ａ的编程方法写ICW1A0=0，D4=1写ICW2A0=1SNGL=1IC4=1写ICW3A0=1写ICW4A0=1是否是否按顺序对A0=1端口写入命令字7.3.48259Ａ的编程方法当计算机刚启动时，用初始化程序设定ICW，即由CPU按次序发送24个不同格式的ICW，用来建立起8259A操作的初始工作状态，此后的整个工作过程中该状态保持不变。操作命令字(OCW)用于动态控制中断处理，是在需要改变或控制8259A操作时随时发送的。注意:当发出ICW或OCW时，CPU中断申请引脚INTR应关闭(使用CLI指令)。7.3.48259Ａ的编程方法对8259A的编程分为两类：初始化编程操作过程编程8259A的软件编程必须按照先初始化编程，然后进行操作方式编程的顺序。7.3.48259Ａ的编程方法初始化编程初始化编程的主要任务：（1）复位芯片。（2）设定中断请求信号有效的形式。（3）设定是单片，还是级联。（4）设定中断类型号。（5）设定优先排队规则。（6）设定中断处理结束时的结束规则。7.3.48259Ａ的编程方法ICW1ICW1称为：芯片控制初始化命令字，用于启动8259A中的初始化顺序。该字写入8位的芯片控制寄存器。写ICW1的标记为：A0＝0，D4＝1。7.3.48259Ａ的编程方法7.3.48259Ａ的编程方法ICW1D7～D5：在8086/8088系统中不用（000）。D4：设置为1，指示ICW1的标志位。D3（LTIM）：设定中断请求信号触发的方式。1：电平触发方式；0：边沿触发方式。D2（ADI）：在8086/8088系统中不起作用（0）。D1（SNGL）：1：单片方式，0：级联方式。D0（IC4）：1：设置ICW4，0：不设置ICW4。7.3.48259Ａ的编程方法ICW1ICW1可完成初始化任务的前三项：（1）复位芯片。（2）设定中断请求信号有效的形式。（3）设定是单片，还是级联。注意：在写入ICW1后，除完成ICW1规定的功能外，同时复位芯片，隐含有清IMR、默认中断优先级为IR0>IR1>……>IR7等的功能。7.3.48259Ａ的编程方法举例：PC/XT机设置的ICW1=13H，端口地址为20H。MOVAL，13HOUT20H，AL；单片，上升沿有效，写ICW413H=000100117.3.48259Ａ的编程方法ICW2ICW2：中断类型码命令字。该字写入8位的中断类型寄存器。写ICW2的标记为：A0=1。D7～D3（T7～T3）：中断向量类型码。中断类型码的低3位由中断请求的引脚IR0～IR7决定（000～111）。D2～D0：在8086/8088系统中不用（000）。7.3.48259Ａ的编程方法7.3.48259Ａ的编程方法IBMPC/XT机中由8259A管理的8级外部中断IR0～IR7的中断类型码为08H～0FH。举例：设置的ICW2=08H，端口地址为21H。MOVAL，08HOUT21H，ALIR3对应的中断类型码为0BH。7.3.48259Ａ的编程方法ICW3ICW3:主片/从片的初始化命令字。它只用于级联方式。该字写入8位的主/从标志寄存器。写ICW3的标记为：A0＝1。（1）对于主8259A（输入端SP#＝1）（2）对于从8259A（输入端SP#＝0）7.3.48259Ａ的编程方法ICW3（1）对于主8259A（输入端SP#＝1）D7～D0（S7～S0）：当某位为1时，表示该位对应的IRi端接一从片8259A。例如：当ICW3＝F0H时，则表示在IR7、IR6、IR5、IR4引脚上接有8259A从片，而IR3、IR2、IR1、IR0引脚上未接从片。注意：清0的位，其对应的IRi上可直接连接外设来的中断请求信号端。7.3.48259Ａ的编程方法7.3.48259Ａ的编程方法ICW3（2）对于从8259A（输入端SP#＝0）控制字格式如图所示7.3.48259Ａ的编程方法在IBMPC/XT机中，仅用1片8259A，能提供8级中断请求。在IBMPC/AT机中用2片8259A组成级联方式，最多可以提供15级中断请求。7.3.48259Ａ的编程方法7.3.48259Ａ的编程方法ICW4ICW4：方式控制初始化命令字。该字写入8位的方式控制寄存器。写ICW4控制字标记为：A0=1。是...
