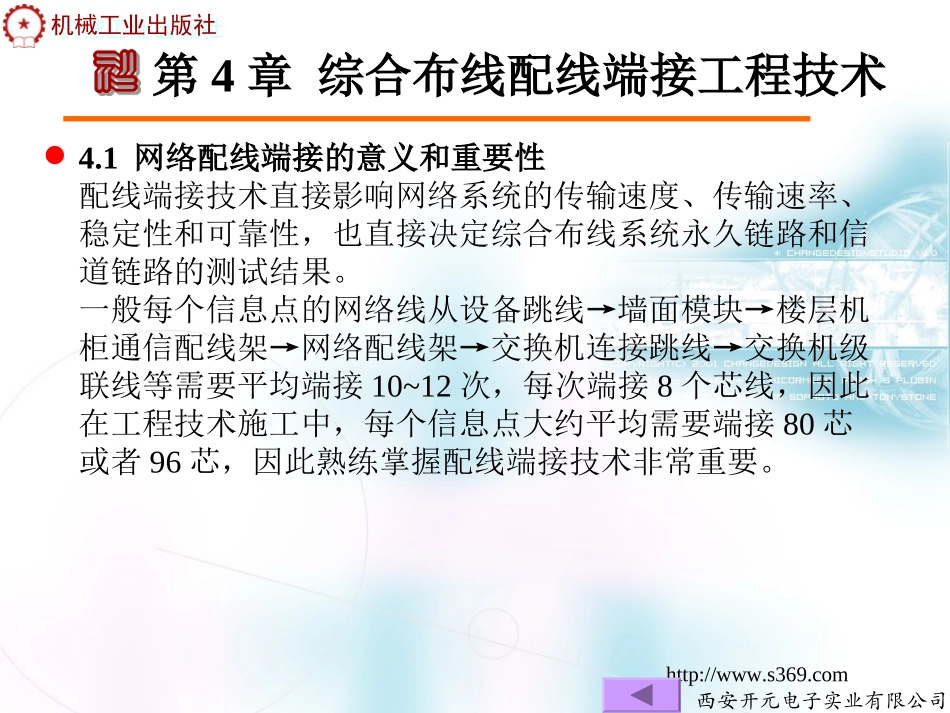

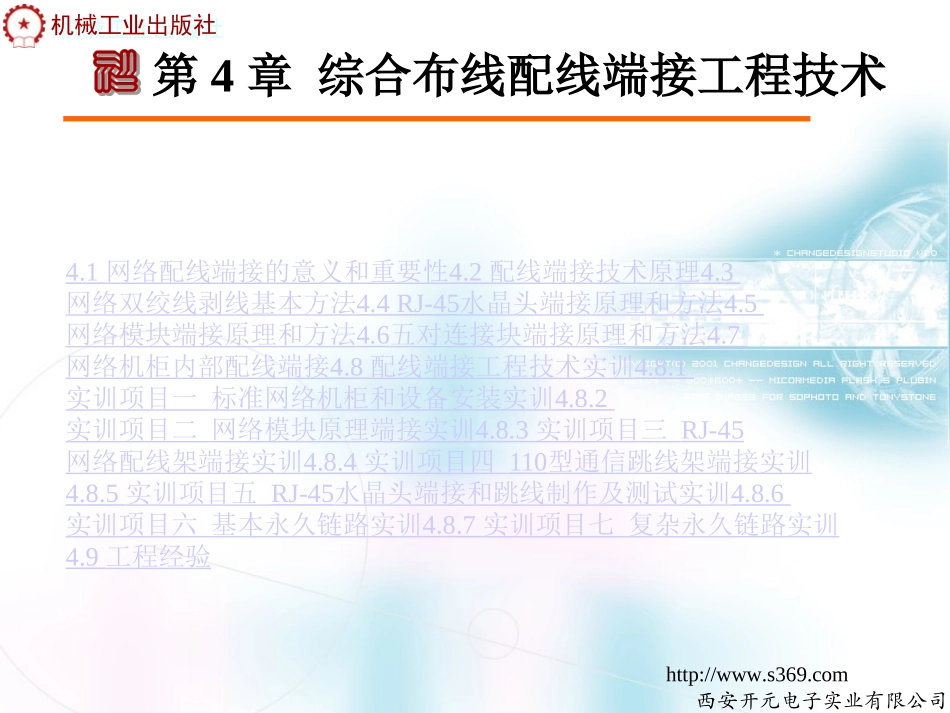

机械工业出版社机械工业出版社第4章综合布线配线端接工程技术机械工业出版社机械工业出版社4.1网络配线端接的意义和重要性4.2配线端接技术原理4.3网络双绞线剥线基本方法4.4RJ-45水晶头端接原理和方法4.5网络模块端接原理和方法4.6五对连接块端接原理和方法4.7网络机柜内部配线端接4.8配线端接工程技术实训4.8.1实训项目一标准网络机柜和设备安装实训4.8.2实训项目二网络模块原理端接实训4.8.3实训项目三RJ-45网络配线架端接实训4.8.4实训项目四110型通信跳线架端接实训4.8.5实训项目五RJ-45水晶头端接和跳线制作及测试实训4.8.6实训项目六基本永久链路实训4.8.7实训项目七复杂永久链路实训4.9工程经验第4章综合布线配线端接工程技术http://www.s369.com西安开元电子实业有限公司机械工业出版社机械工业出版社第4章综合布线配线端接工程技术4.1网络配线端接的意义和重要性配线端接技术直接影响网络系统的传输速度、传输速率、稳定性和可靠性,也直接决定综合布线系统永久链路和信道链路的测试结果。一般每个信息点的网络线从设备跳线→墙面模块→楼层机柜通信配线架→网络配线架→交换机连接跳线→交换机级联线等需要平均端接10~12次,每次端接8个芯线,因此在工程技术施工中,每个信息点大约平均需要端接80芯或者96芯,因此熟练掌握配线端接技术非常重要。http://www.s369.com西安开元电子实业有限公司机械工业出版社机械工业出版社例如:如果进行1000个信息点的小型综合布线系统工程施工,按照每个信息点平均端接12次计算,该工程总共需要端接12000次,端接线芯96000次,如果操作人员端接线芯的线序和接触不良错误率按照1%计算,将会有960个线芯出现端接错误,假如这些错误平均出现在不同的信息点或者永久链路,其结果是这个项目可能有960个信息点出现链路不通。这样以来这个1000个信息点的综合布线工程竣工后,仅仅链路不通这一项错误将高达96%,同时各个永久链路的这些线序或者接触不良错误很难及时发现和维修,往往需要花费几倍的时间和成本才能解决,造成非常大的经济损失,严重时直接导致该综合布线系统无法验收和正常使用。按照《GB50311-2007综合布线系统工程设计规范》和《GB50312-2007综合布线系统工程验收规范》两个国家标准的规定,对于永久链路需要进行11项技术指标测试。http://www.s369.com西安开元电子实业有限公司第4章综合布线配线端接工程技术机械工业出版社机械工业出版社4.2配线端接技术原理综合布线系统配线端接的基本原理是,将线芯用机械力量压入两个刀片中,在压入过程中刀片将绝缘护套划破与铜线芯紧密接触,同时金属刀片的弹性将铜线芯长期夹紧,从而实现长期稳定的电气连接,如图4-1。图4-1使用110压线工具将线对压入线槽内第4章综合布线配线端接工程技术http://www.s369.com西安开元电子实业有限公司机械工业出版社机械工业出版社4.3网络双绞线剥线基本方法网络双绞线配线端接的正确方法和程序如下。1)剥开外绝缘护套:首先剪裁掉端头破损的双绞线,使用专门的剥线工具将需要端接双绞线端头剥开外绝缘护套。端头剥开长度尽可能短一些,能够方便的端接线就可以了。在剥护套过程中不能对线芯的绝缘护套或者线芯造成损伤或者破坏。特别注意不能损伤8根线芯的绝缘层,更不能损伤任何一根铜线芯。(a)使用剥线工具剥线(b)剥开外绝缘护套图4-2剥开外绝缘护套第4章综合布线配线端接工程技术http://www.s369.com西安开元电子实业有限公司机械工业出版社机械工业出版社2)拆开4对双绞线:将端头已经剥去外皮的双绞线按照对应颜色拆开成为4对单绞线。拆开4对单绞线时,必须按照绞绕顺序慢慢拆开,同时保护2根单绞线不被拆开和保持比较大的曲率半径。不能强行拆散或者硬折线对,形成比较小的曲率半径。图4-3拆开4对双绞线图4-4硬折线对第4章综合布线配线端接工程技术http://www.s369.com西安开元电子实业有限公司机械工业出版社机械工业出版社3)拆开单绞线:将4对单绞线分别拆开。注意RJ-45水晶头制作和模块压接线时线对拆开方式和长度不同。RJ-45水晶头制作时注意,双绞线的接头处拆开线段的长度不应超过20毫米,压接好水晶头后拆开线芯...
